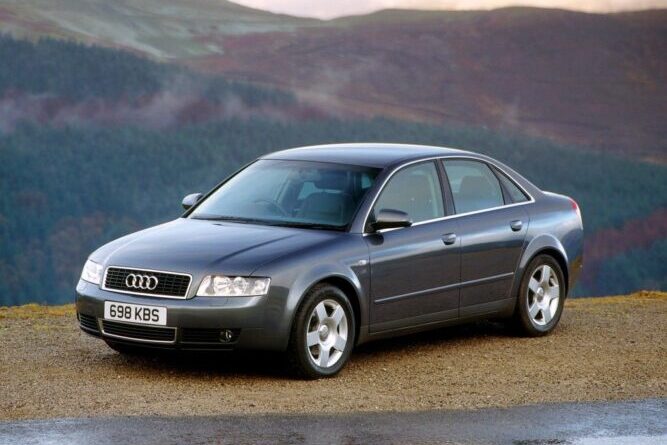

Audi A4 B6 (2000-2006) – sigorta kutusu
Bu makalede, Audi A4 B6 (2000–2006) sigorta kutusunun diyagramlarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi alacak ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).
Audi A4 B6 (2000-2006) – sigorta kutusu şeması
Üretim yılı: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Audi A4 B6 (2000-2006) sigara çakmağı (güç prizi) sigortası sigorta kutusunda 33 numaralı sigortadır.
Motor bölmesindeki sigorta kutusu
Tip 1
| 1 | Motor soğutma sıvısı pompa rölesi (V6) (varsa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Şanzıman rölesi (Multitronic) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | İkincil hava enjeksiyon pompası rölesi (AIR) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Motor soğutma sıvısı pompa kontrol modülü (AMM/BDV) (varsa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Marş motoru motor kilit anahtarı rölesi (MT) (varsa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | (15A) Motor yönetimi, BPP anahtarı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (40A) İkincil hava enjeksiyon pompası (AIR) (varsa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | (15A) Otomatik şanzıman (AT) (6 vites AT/Multitronic) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sigorta kutusu şeması
Tip 2
| 1 | Yakıt pompası rölesi |
| 2 | Şanzıman rölesi (Multitronic) |
| 3 | Ön ısıtma bujisi rölesi |
| 4 | Motor kontrol rölesi (EC) |
| 5 | Marş motoru motor kilit anahtarı rölesi;
Geri vites lambaları rölesi (Multitronic). |
| F1 | (15A) Motor yönetimi, BPP anahtarı |
| F2 | (60A/80A) Ön ısıtma bujileri |
| F3 | (15A) Otomatik şanzıman (AT) (6 vites AT/Multitronic) |
| F4 | (60A) Ön ısıtma bujileri |
Audi A4 (B6) yolcu bölümündeki sigorta kutusu
Sigorta kutusunun konumu – audi a4 b6 sigortaları motor kaputunun altında
Audi A4 B6’nın sigorta kutusu, gösterge panelinin sol tarafında yer almaktadır:
Erişim için sol yan kapıyı açmak ve gösterge panelinin yan panelini iterek çıkarmak gerekmektedir.
| F1 | (10A) Klima (AC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (5A) Ayak lambaları;
Torpidoda lamba. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | (5A) Isıtmalı ön cam silecek memeleri | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | (5A) Motor soğutma sıvısı fan kontrol modülü | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | (10A) Otomatik şanzıman (AT);
Motor yağ basıncı ve sıcaklık sensörü; Isıtmalı arka koltuklar; Navigasyon sistemi; Telefon. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | (5A) Klima (AC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | (10A) Anti kilit sistemi (ABS);
BPP anahtarı; CPP anahtarı. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | (5A) Telefon/telematik | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | (10A) Vakum pompası (varsa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | (10A) Far ayarı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | (10A) Otomatik şanzıman (AT) -2001 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | (10A) Veri arayüzü konektörü (DLC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | (10A) Direksiyon simidi fonksiyon kontrol modülü | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | (10A) Stop lambaları | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | (10A) Gösterge paneli;
Navigasyon sistemi. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | (5A) Garaj kapısı açıcı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | (10A) Park yardımcısı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | (15A) Ön sis farları;
Arka sis farları. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | (15A) Sağ far – uzun farlar, far ayarı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | (15A) Sol far – uzun farlar, far ayarı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | (15A) Sol ön kapı fonksiyon kontrol modülü;
Sol arka kapı fonksiyon kontrol modülü (^2001). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | (15A) Sağ ön kapı fonksiyon kontrol modülü;
Sağ arka kapı fonksiyon kontrol modülü (^2001). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | (20A/30A) Çok işlevli kontrol modülü 2 – konfor ekipmanı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | (30A) Klima ve ısıtıcı fan motoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | (30A) Isıtmalı arka cam | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | (30A) Römork kontrol modülü | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | (20A) Yakıt pompası;
Yakıt kaldırma pompası. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | (20A) Motor yönetimi – benzin | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | (20A) Açılır tavan | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | (15A) Dikiz aynası anti-parlaklık;
Otomatik şanzıman (AT); Veri arayüzü konektörü (DLC); Motor yönetimi; Geri vites lambaları. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | (20A) Motor yönetimi – benzin | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | (15A) Sigara çakmağı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | (15A) Motor yönetimi – benzin | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | (30A) Aksesuar konektörü | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | (30A) Çok işlevli kontrol modülü 1;
Ön cam silecekleri ve yıkama sistemleri. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | (20A/25A) Çok işlevli kontrol modülü 1;
Far yıkama sistemi. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | (15A/30A) Alarm sistemi;
Bagaj/arka kapak açma; Çok işlevli kontrol modülü 2 – konfor ekipmanı. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | (20A/30A) Ses sistemi;
Navigasyon sistemi. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | (25A) Korna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | (30A) Yardımcı ısıtıcı (2003^) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | (25A) Anti kilit sistemi (ABS);
Elektronik stabilite programı (ESP). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | (15A) Motor yönetimi – benzin | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | (30A) Isıtmalı koltuklar;
Isıtmalı direksiyon simidi. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Audi A4 (B6) Röle Kutusu.
| 1 | Yakıt pompası rölesi – benzin | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Direksiyon destek kontrol modülü (Servotronic) (varsa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Korna rölesi – çift ses | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Vakum pompası rölesi (varsa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Ateşleme yardımcı devreleri rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (10A) Arka cam perde anahtarı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | (30A) Arka cam elektrikli pencere anahtarı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | (10A) Koltuk bel desteği elektrikli ayarı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | (30A) Ön cam elektrikli pencere anahtarı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | (30A) Römork prizi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Röle Kutusu – audi a4 b6
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | Taksi alarm sistemi kontrol modülü 3 – hands-free kiti |
| F1 | – |
| F2 | Yardımcı ekipman |
| F3 | – |
| F4 | – |
| F5 | (50A) Anti kilit sistemi (ABS) |
| F6 | (40A/60A) Motor soğutma sıvısı fan kontrol modülü 1 |
| F7 | (10A) Acil durum araçları |
| F8 | Motor soğutma sıvısı fan kontrol modülü 2 (varsa) |
| 1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Motor soğutma sıvısı ısıtıcı rölesi 2 – yüksek güç | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Motor soğutma sıvısı ısıtıcı rölesi 1 – düşük güç | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | (30A) Yardımcı ısıtıcı ^2003 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (40A) Motor soğutma sıvısı ısıtıcı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | (60A) Motor soğutma sıvısı ısıtıcı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
