Audi A5 ve S5 (2010-2020) – sigorta kutusu

Demir Emre

Bu makalede, 2010-2020 Audi A5 ve S5’in sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi edinecek ve her sigortanın atanmasını (sigorta düzeni) öğreneceksiniz.

Audi A5 ve S5 – sigorta kutusu şeması

Üretim yılı: 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Audi A5 ve S5’teki sigortalar, D numaralı sigorta kutusunun kırmızı panelinde yer almaktadır: 1 (arka merkezi konsol çıkışı), 2 (ön merkezi konsol çıkışı), 3 (bagaj çıkışı) ve 4 (Ateşleme) 2010-2011’de bagajda veya 2013-2016’da bagajda C sigorta kutusunun kahverengi panelinde 2 numaralı sigorta.

Sigorta kutusunun konumu

Gösterge paneli sigorta kutuları

Gösterge panelinin sağında ve solundadır.

Bagaj

Sigorta kutusu bagajın sağ tarafındadır.

Sigorta kutularının şeması

2010, 2011

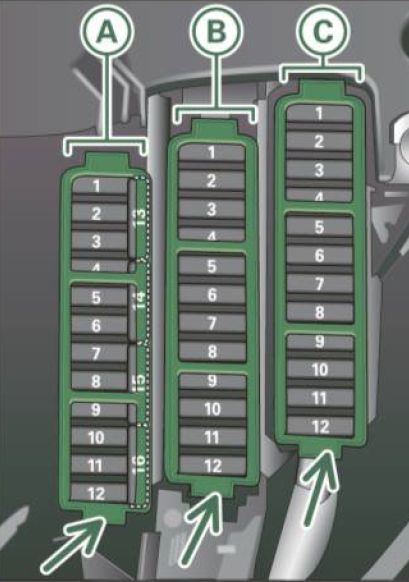

Sürücü tarafı gösterge paneli (sol)

Gösterge panelindeki sigortaların atanması (sürücü tarafı) (2010, 2011)

Numara Açıklama Amper [A]
Siyah panel A
1 Dinamik direksiyon 5
2 — —
3 HomeLink 5
Reklam
4 Şerit asistanı 10
5 İklim kontrolü 5
6 Sağ farın ışık ayarı 5
7 Sol farın ışık ayarı 5
8 Araç elektrik sistemi kontrol modülü 1 5
9 Adaptif hız sabitleyici 5
10 Şanzıman 5
11 Isıtmalı silecek memeleri 5
12 İklim kontrolü 5
13 Cep telefonu hazırlığı 5
14 Hava yastığı 5
15 Terminal 15 25
16 Motor terminali 15 40
Kahverengi panel B
1 Otomatik iç dikiz aynası karartma 5
2 — —
3 Benzin pompası 25
4 Yardımcı su pompası 3,2 l FSI 5
5 Sol koltuğun ısıtması ile/veya havalandırması 15 / 30
Reklam
6 Elektronik stabilizasyon programı 10
7 Korna 25
8 Sol kapı pencere regülatörü motoru 30
9 Silecek motoru 30
10 Elektronik stabilizasyon programı 25
11 Sürücü tarafı kapı kontrol modülü I 15
12 Yağmur ve ışık sensörü 5
Kırmızı panel C
1 — —
2 — —
3 Bel destek 10
4 Dinamik direksiyon 35
5 — —
6 Araç elektrik sistemi kontrol modülü 1 35
Reklam
7 Araç elektrik sistemi kontrol modülü 1 20
8 Araç elektrik sistemi kontrol modülü 1 30
9 Sol arka pencere regülatörü motoru 7,5
10 Araç elektrik sistemi kontrol modülü 1 30
11 Sağ arka pencere regülatörü motoru 7,5
12 Konfor elektroniği 5

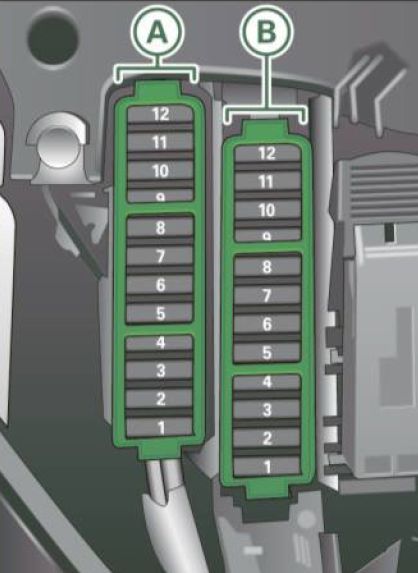

Gösterge paneli, sağ taraf

(2010, 2011)

Numara Açıklama Amper [A]
Siyah panel A
1 — —
2 — —
3 — —
4 — —
5 Direksiyon kolonu anahtar modülü 5
6 Elektronik stabilizasyon programı 5
7 Terminal 15 teşhis konektörü 5
8 Geçit (veri yolu teşhis arayüzü) 5
9 — —
10 — —
11 — —
12 — —
Kahverengi panel B
Reklam
1 CD/DVD okuyucu 5
2 Audi çekiş seçici anahtarı modülü 5
3 MMI/Radyo 5 / 20
4 Gösterge paneli 5
5 Geçit (gösterge paneli kontrol modülü) 5
6 Ateşleme kilidi 5
7 Işık döner anahtarı 5
8 İklim sistemi fanı 40
9 Direksiyon kolonu kilidi 5
10 İklim kontrolü 10
11 Terminal 30 teşhis konektörü 10
12 Direksiyon kolonu anahtar modülü 5

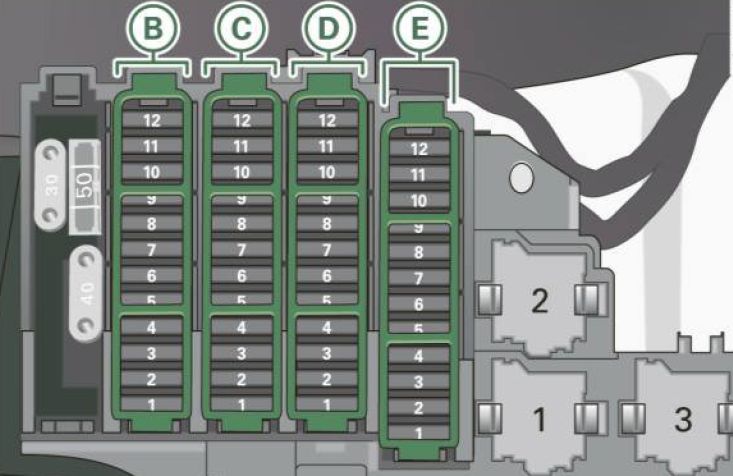

Bagaj

(2010, 2011)

Okumak  Audi 200 C3 (1989-1991) – sigorta kutusu
Numara Açıklama Amper [A]
Kahverengi panel B
1 Üst kontrol modülü güç girişi 10
2 Römork kontrol modülü 15
3 Römork kontrol modülü 20
4 Römork kontrol modülü 20
5 Elektromekanik el freni 5
6 Elektronik emme kontrolü 15
7 Elektromekanik el freni 30
8 Araç elektrik sistemi kontrol modülü 2 30
9 Quattro Sport 35
10 Araç elektrik sistemi kontrol modülü 2 30
11 Araç elektrik sistemi kontrol modülü 20
12 30 numaralı sigorta 5
Kahverengi panel C
1 Bagaj kapağı kontrol modülü;

Araç elektrik sistemi kontrol modülü.

 30
2 Sağ ön koltuğun ısıtması 15
Reklam
3 DC-DC dönüştürücü yolu 1 40
4 DC-DC dönüştürücü yolu 2 40
5 — —
6 Sağ üst kabin ısıtması 30
7 Elektromekanik el freni 30
8 Arka koltuk ısıtması 30
9 Yolcu kapısı kontrol modülü 30
10 Sol üst kabin ısıtması 30
11 Yolcu kapısı kontrol modülü 15
12 — —
Kırmızı panel D
1 Arka merkezi konsol çıkışı 15
2 Ön merkezi konsol çıkışı 15
3 Bagaj çıkışı 15
4 Ateşleme 15
5 V6FSI 5
6 Arka koltuklara eğlence sağlama 5
7 Park sistemi 7,5
8 — —
9 Elektromekanik el freni anahtarı 5
10 Audi yan asistanı 5
11 Arka koltuk ısıtması 5
12 Kontrol modüllerinin 15 numaralı terminali 5
Siyah panel E
1 — —
2 — —
Reklam
3 DSP amplifikatörü;

Radyo.

 30 / 20
4 MMI 7,5
5 Radyo/navigasyon/cep telefonu hazırlığı 7,5
6 Arka kamera 5
7 — —
8 — —
9 — —
10 — —
11 — —
12 — —

2013, 2014, 2015, 2016

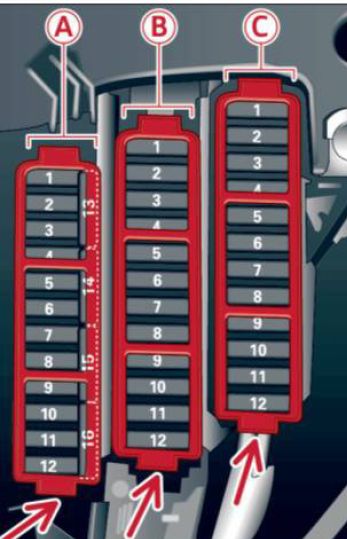

Sürücü tarafı gösterge paneli (sol kokpit)

Numara Açıklama Amper [A]
Siyah panel A
1 Dinamik direksiyon 5
2 Elektronik stabilizasyon kontrolü (modül) 5
3 İklim kontrolü sensörü;

Elektromekanik el freni;

Homelink;

Otomatik iç dikiz aynası karartma;

Hava kalitesi sensörü;

Dış hava sensörü;

Elektronik stabilizasyon kontrolü (buton).

 5
4 — —
5 Ses aktüatörü 5
6 Farlar/ön ışıkların ışık akışı kontrolü (dönüş ışığı) 5/7,5
7 Far (dönüş ışığı) 7,5
8 Modüller (elektromekanik el freni, amortisör, dört spor);

DC-DC dönüştürücü.

 5
9 Adaptif hız sabitleyici 5
10 Vites değişimi sensörü/vites kavrama sensörü 5
11 Yan asistan 5
12 Farların ışık akışı kontrolü;

Park sistemi.

 5
13 Hava yastığı 5
14 Arka silecek (allroad) 15
15 Yardımcı sigorta (gösterge paneli) 10
16 Yardımcı sigorta 15 (motor alanı) 40
Kahverengi panel B
1 — —
2 Fren lambası sensörü 5
3 Benzin pompası 25
4 Kavrama sensörü 5
5 Sol koltuğun ısıtması ile/veya havalandırması 15/30
6 Elektronik stabilizasyon kontrolü (elektrikli) 5
7 Korna 15
8 Sol ön kapı (pencere regülatörü, merkezi kilit, ayna, anahtar, aydınlatma) 30
9 Silecek motoru 30
10 Elektronik stabilizasyon kontrolü (valfler) 25
11 İki kapılı modeller:

Sol arka pencere regülatörü;

Dört kapılı modeller:

Sol arka kapı (pencere regülatörü, merkezi kilit, anahtar, aydınlatma).

 30
12 Yağmur ve ışık sensörü 5
Kırmızı panel C
1 — —
2 — —
3 Bel destek 10
4 Dinamik direksiyon 35
5 İç aydınlatma (Cabriolet) 5
6 Silecek yıkama sistemi;

Far yıkama sistemi.

 35
7 Araç elektrik sistemi kontrol modülü 1 20
8 Araç elektrik sistemi kontrol modülü 1 30
9 Sol arka pencere regülatörü motoru (Cabriolet)/açılır tavan 7,5/20
10 Araç elektrik sistemi kontrol modülü 1 30
11 Sağ arka pencere regülatörü motoru (Cabriolet) 7,5/20
12 Alarm sistemi uyarı ışığı 5

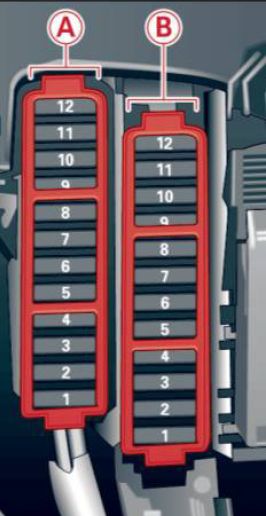

Gösterge paneli, sağ taraf

Numara Açıklama Amper [A]
Siyah panel A
1 — —
2 — —
3 — —
4 — —
5 Direksiyon kolonu anahtar modülü 5
6 — —
7 Terminal 15 teşhis konektörü 5
8 Geçit (veri yolu teşhis arayüzü) 5
9 Ek ısıtıcı 5
10 — —
11 — —
12 — —
Kahverengi panel B
1 CD/DVD okuyucu 5
2 Wi-Fi 5
3 MMI/Radyo 5/20
4 Gösterge paneli 5
5 Geçit (gösterge paneli kontrol modülü) 5
6 Ateşleme kilidi 5
7 Işık döner anahtarı 5
8 İklim sistemi fanı 40
9 Direksiyon kolonu kilidi 5
10 İklim kontrolü 10
11 Terminal 30 teşhis konektörü 10
12 Direksiyon kolonu anahtar modülü 5

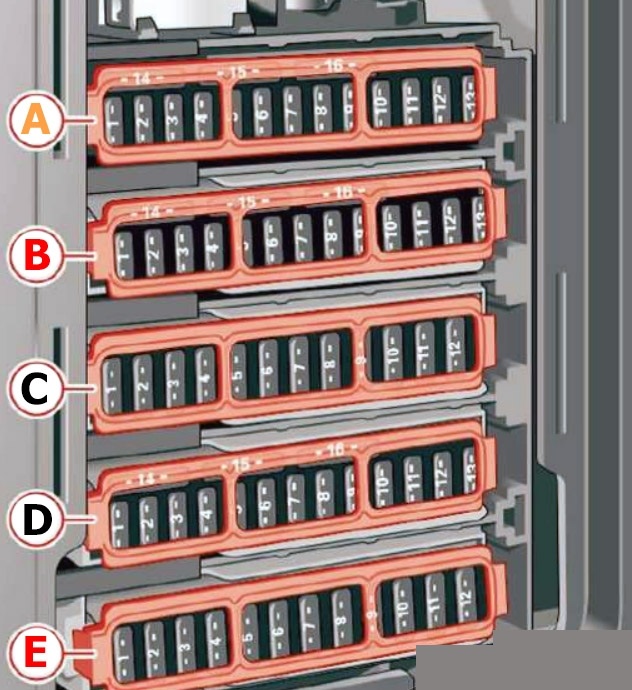

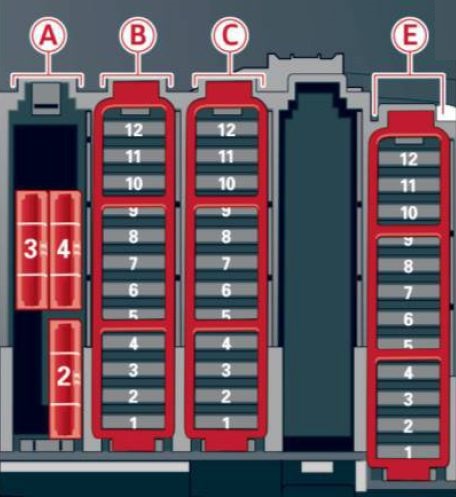

Bagaj

Numara Açıklama Amper [A]
Siyah panel A
1 — 30
2 Arka camın ısıtılması (cabriolet) 30
3 Üst güç girişi (cabriolet) 30
4 Üst hidrolik (Cabriolet) 50
Siyah panel B
1 Römork kontrol modülü (AllRoad);

Üst güç girişi (Cabriolet).

 30/10
2 Geri çekilebilir arka spoiler (RS 5 Coupe) 10
3 — —
4 — —
5 Elektromekanik el freni 5
6 Elektronik emme kontrolü 15
7 Elektromekanik el freni 30
8 Arka dış aydınlatma 30
9 Quattro Sport 35
10 Arka dış aydınlatma 30
11 Merkezi kilit 20
12 30 numaralı sigorta 5
Kahverengi panel C
1 Römork kapağı kontrol modülü (allroad) 30
2 12 V çıkışları;

Ateşleme.

 20
3 DC-DC dönüştürücü yolu 1 40
4 DC-DC dönüştürücü yolu 2;

DSP amplifikatörü;

Radyo.

 40
5 Sağ üst kabin ısıtması (Cabriolet) 30
6 — —
7 Elektromekanik el freni 30
8 — —
9 Sağ ön kapı (pencere regülatörü, merkezi kilit, ayna, anahtar, aydınlatma) 30
10 Sol üst kabin ısıtması (Cabriolet) 30
11 İki kapılı modeller:

Sağ arka pencere regülatörü;

Dört kapılı modeller:

Sağ arka kapı (pencere regülatörü, merkezi kilit, anahtar, aydınlatma).

 30
12 Cep telefonu hazırlığı 5
Siyah panel E
1 Sol ön koltuğun ısıtması 15
2 — —
3 — —
4 MMI 7,5
5 Radyo 5
6 Arka kamera 5
7 Arka camın ısıtılması (allroad) 30
8 Arka koltuklara eğlence sağlama 5
9 — —
10 — —
11 — —
12 — —

Audi A5 ve S5 (2017-2020) – sigorta kutusu şeması

Üretim yılı: 2017, 2018, 2019, 2020.




Sigorta kutusunun konumu

Yolcu kabini

Yolcu kabininde iki sigorta barı bulunmaktadır.

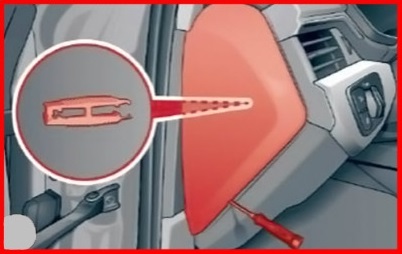

İlki, gösterge panelinin ön kısmında (sürücü tarafında) yer almaktadır.

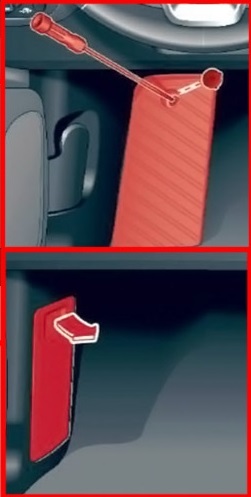

İkincisi, sol direksiyonlu araçlarda sürücünün ayak dayama yerinde veya sağ direksiyonlu araçlarda ön yolcunun bacak alanındaki kapağın arkasındadır.

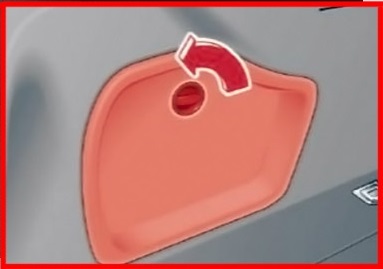

Bagaj

Arka bölümde sol taraftaki kaplama panelinin arkasındadır.

Sigorta kutularının şeması

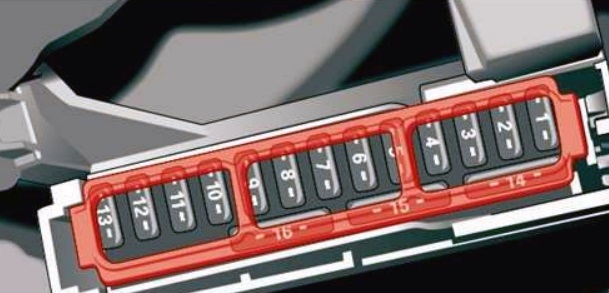

Gösterge panelindeki sigorta paneli

Gösterge panelinin sol tarafındaki sigortaların atanması (2017-2019)

Nr Açıklama
1 2017-2018:

Kullanılmıyor;

2019:

Araç açma/başlatma (NFC)
2 Telefon
4 Head-up ekranı
5 Audi müzik arayüzü;

USB şarj portu.
6 Ön iklim kontrol elemanları
7 Direksiyon kolonu kilidi
8 Eğlence sistemi ekranı
9 Gösterge aracı
10 Eğlence ünitesi
11 Işık anahtarı
12 Direksiyon kolonu elektroniği
13 2017-2018:

Kullanılmıyor;

2019:

İklimlendirme için parçacık sensörü.
14 Eğlence sistemi
16 Direksiyon ısıtması

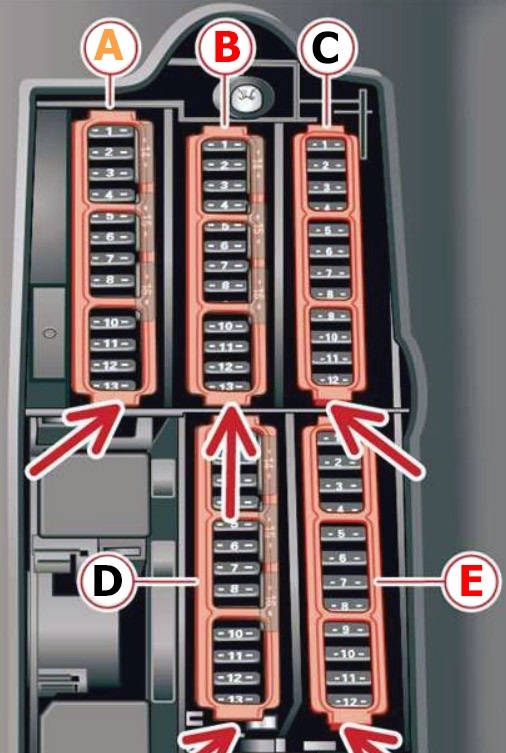

Ayak dayama sigorta paneli

Sol direksiyonlu araçlar

Sağ direksiyonlu araçlar

Bacak alanındaki sigortaların atanması (2017-2019)

Nr Açıklama
  A sigorta paneli (kahverengi)
