Chevrolet Captiva (2006-2016) – sigorta kutusu
Bu makalede, Chevrolet Captiva’nın (2006–2016) sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi edinecek ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).
Chevrolet Captiva (2006-2011) – sigorta şeması
Üretim yılı: 2006, 2007, 2008, 2009, 2010, 2011.
Kabin içindeki sigorta kutusu
Sigorta kutusunun konumu
İç sigorta bloğu, ön yolcu tarafındaki ayak boşluğunun sol tarafında yer almaktadır
Sigorta kutusu şeması
| No | Amper [A] | Korunan devreler |
|---|---|---|
| 1 | 20A | Pencere beslemesi, ana anahtar;
Açılır tavan modülü. |
| 2 | 20A | Pencere beslemesi, ana anahtar |
| 3 | 10 A | Cam silecek pompa rölesi |
| 4 | Kullanılmıyor | |
| 5 | 10 A | Hava yastığı tanılama modülü |
| 6 | 10 A | Hava yastığı tanılama modülü |
| 7 | Kullanılmıyor | |
| 8 | 10 A | Arka sis farı rölesi |
| 9 | 10 A | Arka sis farı rölesi;
Yakıt pompası; Yakıt seviye sensörü; Ayna kontrolörü; Debriyaj anahtarı. |
| 10 | 10 A | Ses saati |
| 11 | 10 A | Gövde kontrol ünitesi (BCM) |
| 12 | 2A | Ateşleme anahtarı;
İmmobilizer. |
| 13 | 10 A | Gösterge seti;
Bilgi ekranı kontrol ünitesi; Emniyet kemeri uyarısı. |
| 14 | 15A | Gövde kontrol ünitesi (BCM);
Multimedya kontrol ünitesi. |
| 15 | 10 A | SSPS |
| 16 | 20A | Gövde kontrol ünitesi (BCM) |
| 17 | 15A | Isıtmalı ayna rölesi |
| 18 | 10 A | Manuel klima;
Otomatik sıcaklık kontrol ünitesi (ATC); AQS sensörü; Fan, yüksek hız rölesi; Park yardım kontrol ünitesi; Motor bölmesindeki ek sigorta ve röle kutusu. |
| 19 | 15A | Manuel klima;
Otomatik sıcaklık kontrol ünitesi (ATC); Veri bağlantı konnektörü (DLC). |
| 20 | 10 A | Arka kapak rölesi |
| 21 | Kullanılmıyor | |
| 22 | Kullanılmıyor | |
| 23 | Kullanılmıyor | |
| 24 | 15A | Gövde kontrol ünitesi (BCM) |
| 25 | 10 A | Multimedya kontrol ünitesi |
| 26 | 15A | Gövde kontrol ünitesi (BCM) |
| 27 | 15A | Ön sis farı rölesi |
| 28 | 15A | Gösterge seti;
Saat; Ses; Uzaktan alıcı; Bilgi ekranı kontrol ünitesi. |
| 29 | 15A | TCM |
| 30 | 20A | Isıtmalı koltuk anahtarı |
| 31 | 15A | Gövde kontrol ünitesi (BCM) |
| 32 | 20A | Bagajda 12V prizi |
| 33 | 20A | Ateşleme |
| 34 | 20A | Bagajda 12V prizi |
| 35 | 15A | Gövde kontrol ünitesi (BCM) |
| 36 | 15A | Blokaj rölesi |
| 37 | Kullanılmıyor | |
| 38 | 20A | Merkezi kilit |
| 39 | 10 A | Ayna anahtarı;
Katlanabilir ayna. |
| R1 | Ön cam sileceği rölesi | |
| R2 | Arka sis farı rölesi | |
| R3 | Motor çalışma rölesi | |
| R4 | Aksesuar rölesi | |
| R5 | Arka kapak rölesi | |
| R6 | Isıtmalı ayna rölesi | |
| R7 | Pencere kilidi rölesi | |
| R8 | Pencere kapama rölesi |
Chevrolet Captiva motor bölmesindeki sigorta kutusu
Sigorta kutusu şeması
| No | Amper [A] | Açıklama |
|---|---|---|
| 1 | 10 A | Kullanılmıyor |
| 2 | 15A | Kullanılmıyor |
| 3 | 20A | Kullanılmıyor |
| 4 | 25A | Kullanılmıyor |
| 5 | 10 A | Sağ ön far;
Sağ arka far. |
| 6 | 15A | TCM |
| 7 | 20A | Far yıkayıcı |
| 8 | Kullanılmıyor | Cam sileceği motoru |
| 9 | 20A | Cam sileceği motoru |
| 10 | 15A | Far |
| 11 | 15A | Ön sis farı rölesi |
| 12 | 10 A | Sol ön far;
Sol arka far. |
| 13 | 15A | Sağ far anahtarı |
| 14 | 15A | Sol ön far |
| 15 | 30A | Nem alma cihazı |
| 16 | 60A | Kabin içindeki sigorta ve röle kutusu |
| 17 | 30A | Isıtmalı koltuk anahtarı;
Elektrikli koltuklar; Veri bağlantı konnektörü. |
| 18 | 15A | Sol ön far;
Sol arka far; Sol ön konum/işaret ışığı; Plaka aydınlatması. |
| 19 | 20A | Açılır tavan modülü |
| 20 | 40A | Kabin içindeki sigorta ve röle kutusu |
| 21 | 40A | Kabin içindeki sigorta ve röle kutusu;
Fan motoru. |
| 22 | 25A | Soğutma fanı rölesi |
| 23 | 15A | Korna rölesi |
| 24 | Kullanılmıyor | |
| 25 | 15A | Fren ışığı anahtarı |
| 26 | 30A | Ek soğutma fanı |
| 27 | 40A | ABS modülü |
| 28 | 20A | ABS modülü |
| 29 | 15A | Römork |
| 30 | 15A | Yakıt pompası rölesi |
| 31 | 30A | Ana soğutma fanı |
| 32 | 20A | Marş motoru rölesi |
| 33 | 10 A | Marş motoru rölesi;
Ana röle. |
| 34 | 10 A | Klima kompresörü rölesi |
| 35 | 15A | Enjektör;
Soğutma fanı; Klima kompresörü rölesi; Buji kontrol ünitesi; Soğutma fanı; Klima kompresörü rölesi; Motor bölmesindeki ek sigorta ve röle kutusu; Ateşleme bobini; Enjektörler (silindir 1 – 3); Soğutma fanı; Klima kompresörü rölesi. |
| 36 | 20A | Motor kontrol ünitesi |
| 37 | 15A | Emme manifoldü aktüatörü;
EGR valfi; Kam mili konum sensörü; Gaz kelebeği aktüatörü; Turbo basıncı düzenleyici elektromanyetik; Kam mili konum sensörü; Ateşleme bobini; Enjektörler (silindir 4 – 6). |
| 38 | 15A | Isıtmalı lambda sensörleri;
Motor kontrol ünitesi; Emme manifoldü aktüatör motoru; Emme kam mili dağıtım elektromanyetik valfi; Egzoz kam mili dağıtım elektromanyetik valfi; Karbon filtre yıkama elektromanyetik valfi. |
| R1 | Far yıkayıcı rölesi | |
| R2 | Far, yüksek ışık rölesi | |
| R3 | Far yıkayıcı rölesi | |
| R4 | Ön sis farı rölesi | |
| R5 | Konum ışığı rölesi | |
| R6 | Motor çalışma rölesi | |
| R7 | Nem alma rölesi | |
| R8 | Cam sileceği rölesi | |
| R9 | Yüksek/düşük hız cam sileceği rölesi | |
| R10 | Korna rölesi | |
| R11 | Fan kontrol rölesi | |
| R12 | Klima kompresörü rölesi | |
| R13 | Ana soğutma fanı rölesi | |
| R14 | Yakıt pompası rölesi | |
| R15 | Ek soğutma fanı rölesi | |
| R16 | Marş motoru rölesi | |
| R17 | Ana röle |
Ek motor bölmesi sigorta kutusu (sadece dizel)
Yardımcı sigorta bloğu, motor bölmesinde (sadece dizel) ön panelin ortasında yer almaktadır.
Sigorta kutusu şeması
| No | Amper [A] | Açıklama |
|---|---|---|
| 1 | 40A | PTC, röle 3 |
| 2 | 40A | PTC, röle 2 |
| 3 | 40A | PTC, röle 1 |
| 4 | 30A | Yakıt filtresi ısıtıcı rölesi |
| 5 | 60A | Buji kontrol ünitesi |
| R1 | PTC, röle 3 | |
| R2 | PTC, röle 2 | |
| R3 | PTC, röle 1 | |
| R4 | Yakıt filtresi ısıtıcı rölesi |
Chevrolet Captiva (2012-2016) – sigorta kutusu şeması
Üretim yılı: 2012, 2013, 2014, 2015, 2016.
Chevrolet Captiva Sport’taki sigara içme (güç prizi) sigortaları, gösterge panelindeki sigorta kutusunda bulunmaktadır (bakınız “APO JACK (KONSOL)” (ek güç prizi), “APO JACK (ARKA YÜK)” (arka yük için ek güç prizi) ve “CIGAR” (sigara içme)).
Gösterge paneli sigorta kutusu
Sigorta kutusunun konumu
Yolcu tarafında, merkezi konsolun arkasında, gösterge panelinin altında bulunmaktadır.
Sigorta kutusu şeması
Gösterge panelindeki sigorta ve röle atamaları
| Ad | Açıklama |
|---|---|
| AMP | Amplifikatör |
| APO JACK (KONSOL) | Ek güç prizi |
| APO JACK (ARKA YÜK) | Arka yük için ek güç prizi |
| AWD / VENT | Tam çekiş/ventilasyon |
| BCM (CTSY) | Gövde kontrol modülü (ortam ışıkları) |
| BCM (DIMMER) | Gövde kontrol modülü (dimmer) |
| BCM (INT LIGHT) | Gövde kontrol modülü (iç aydınlatma) |
| BCM (PRK / TN) | Gövde kontrol modülü (park/şerit sinyali) |
| BCM (STOP) | Gövde kontrol modülü (fren lambası) |
| BCM (TRN SIG) | Gövde kontrol modülü (sinyal lambaları) |
| BCM (VBATT) | Gövde kontrol modülü (batarya gerilimi) |
| CIGAR | Sigara içme |
| CIM | İletişim entegrasyon modülü |
| CLSTR | Göstergeler kümesi |
| DRL | Gündüz farları |
| DR / LCK | Sürücü kapı kilidi |
| DRVR PWR SEAT | Elektrikli koltuk |
| DRV / PWR WNDW | Elektrikli pencere kontrolü |
| F/DOOR LOCK | Yakıt kapısı kilidi |
| FRT WSR | Ön silecek |
| FSCM | Yakıt sistemi kontrol modülü |
| FSCM VENT SOL | Yakıt sistemi kontrol modülü havalandırma valfi |
| HEATING MAT SW | Isıtma matı anahtarı |
| HTD SEAT PWR | Isıtmalı koltuk |
| HVAC BLWR | Isıtma, havalandırma ve klima fanı |
| IPC | Gösterge paneli |
| ISRVM / RCM | İç dikiz aynası modülü/uzaktan kumanda |
| KEY CAPTURE | Anahtar Yakalama |
| L / GATE | Yükleme kaldırıcı |
| LOGISTIC MODE | Lojistik mod |
| OSRVM | Dış dikiz aynası |
| PASS PWR WNDW | Yolcu elektrikli penceresi |
| PWR DIODE | Güç diyotu |
| PWR / MODING | Güç modülasyonu |
| RADIO | Radyo |
| RR FOG | Arka sis farı |
| RUN 2 | Çalışma batarya güç düğmesi |
| RUN / CRNK | Manivela mekanizması |
| SDM (BATT) | Güvenlik tanılama modülü (batarya) |
| SDM (IGN 1) | Güvenlik tanılama modülü (ateşleme 1) |
| SPARE | Yedek |
| S/ROOF | Açılır tavan |
| S/ROOF BATT | Açılır tavan bataryası |
| SSPS | Hız bağımlı direksiyon |
| STR / WHL SW | Direksiyon anahtarı |
| TRLR | Römork |
| TRLR BATT | Römork bataryası |
| XBCM | İhracat için gövde kontrol modülü |
| XM / HVAC / DLC | SiriusXM uydu radyo (varsa);
Isıtma, havalandırma ve klima; Veri bağlantısı. |
| Röle | |
| ACC / RAP RLY | Aksesuar gücü;
Aksesuar gücü başlatma. |
| CIGAR APO JACK RLY | Sigara içme ve ek güç prizi |
| RUN / CRN K RLY | Başlatma;
Manivela mekanizması. |
| RUN RLY | Başlatma |
Motor bölmesi sigorta kutusu
Sigorta kutusunun konumu
Motor bölmesinde bulunmaktadır.
Sigorta kutusu şeması
Motor bölmesindeki sigorta ve röle atamaları
| Ad | Açıklama |
|---|---|
| ABS | Tekerlek kilitlenmesini önleme sistemi |
| A / C | Isıtma, havalandırma ve klima sistemi |
| BATT1 | Gösterge paneli sigorta bloğu, ana güç 1 |
| BATT2 | Gösterge paneli sigorta bloğu, ana güç 2 |
| BATT3 | Gösterge paneli sigorta bloğu, ana güç 3 |
| BCM | Gövde kontrol modülü |
| ECM | Motor kontrol modülü |
| ECM PWR TRN | Motor/şanzıman kontrol modülü |
| ENG SNSR | Çeşitli motor sensörleri |
| EPB | Elektrikli park freni |
| FAN1 | Soğutma fanı 1 |
| FAN3 | Soğutma fanı 3 |
| FRTFOG | Ön sis farları |
| FRT WPR | Ön cam sileceği motoru |
| FUEL/VAC | Yakıt pompası;
Vakum pompası. |
| HDLP WASHER | Far yıkayıcı |
| HI BEAM LH | Yüksek ışık (sol) |
| HI BEAM RH | Yüksek ışık (sağ) |
| HORN | Korna |
| WASH / MIR HTD | Isıtmalı cam yıkayıcı sıvısı;
Isıtmalı aynalar. |
| IGN COIL A | A ateşleme bobini |
| IGN COIL B | B ateşleme bobini |
| LO BEAM LH | Alçak ışık (sol) |
| LO BEAM RH | Alçak ışık (sağ) |
| PRK LP LH | Park lambaları (sol) |
| PRK LP RH | Park lambaları (sağ) |
| PRK LP RH | Park lambaları (sağ) (Avrupa park lambaları) |
| PWM FAN | PWM modülasyonlu fan |
| REAR DEFOG | Arka cam buğulanma önleyici |
| REARWPR | Arka cam sileceği motoru |
| SPARE | Kullanılmıyor |
| STOP LAMP | Fren lambaları |
| STRTR | Marş motoru |
| TCM | Şanzıman kontrol modülü |
| TRLR PRK LP | Römork park lambaları |
| Röle | |
| FAN1 RLY | Soğutma fanı 1 |
| FAN2 RLY | Soğutma fanı 2 |
| FAN3 RLY | Soğutma fanı 3 |
| FRT FOG RLY | Ön sis farları |
| FUEL/VAC PUMP RLY | Yakıt pompası/vakum pompası rölesi |
| HDLP WSHR RLY | Far yıkayıcı |
| HI BEAM RLY | Yüksek ışıklar |
| LO BEAM RLY | Alçak ışıklar |
| PWR / TRN RLY | Şanzıman sistemi |
| REAR DEFOG RLY | Arka cam buğulanma önleyici |
| STOP LAMP RLY | Fren lambaları |
| STRTR RLY | Marş motoru |
| WPR CNTRL RLY | Cam sileceği kontrolü |
| WPR SPD RLY | Cam sileceği hızı |

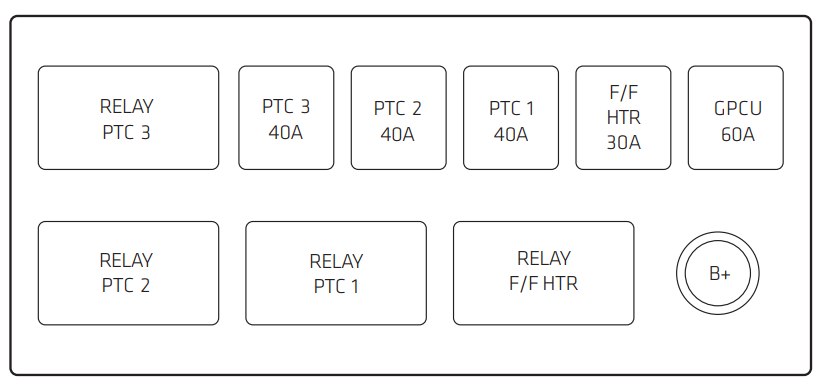

Ek motor bölmesi sigorta kutusu (sadece dizel)
2013 ve 2014 kullanıcı kılavuzlarından bilgiler kullanılmaktadır. Diğer dönemlerde üretilen araçlardaki sigortaların konumu ve işlevi değişiklik gösterebilir.
