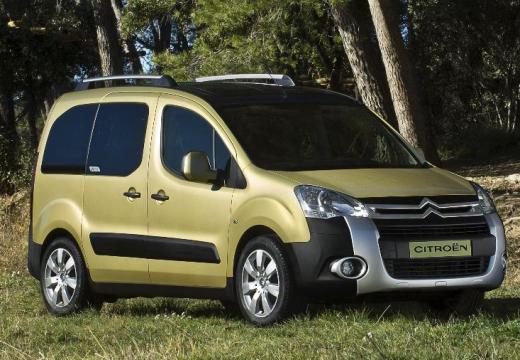

Citroën Berlingo II (2008-2018) – sigorta kutusu
Bu makalede, 2008-2018 Citroën Berlingo II’nin sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi alacak ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).
Citroën Berlingo II (2008-2018) – sigorta kutusu şeması
Üretim yılı: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Citroen Berlingo II’ndeki çakmak sigortası (güç prizi) gösterge panelindeki sigorta kutusunda №9 numaralı sigortadır.
Sigorta kutusunun konumu
Sigorta kutuları şu konumlarda bulunmaktadır:
– kapak arkasında, konsolun sol alt kısmında (RHD’de sağda)
– motor kaputunun altında (aküye yakın)
Sigorta kutularının şeması
Gösterge paneli sigorta kutusu
Gösterge panelindeki sigortaların ataması
Citroen Berlingo 2 sigortaları – açıklama
| Nr | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 15 | Arka silecek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Merkezi kilit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Hava yastığı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Klima;Tanı prizi;
Ayna kontrolü; Far demeti. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Elektrikli pencereler | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Kilitleme sistemleri | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Arka okuma lambası;Ön okuma lambası;
Tavan konsolu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Ses sistemi;Ekran;
Lastik basıncı algılama; alarm ve siren. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Ön ve arka 12V prizi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Orta sütun | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Düşük akım anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Yağmur ve güneş ışığı sensörü;Hava yastığı. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Gösterge paneli | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Park sensörleri;Dijital klima kontrolü;
Eller serbest kit. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Merkezi kilit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 40 | Isıtmalı arka cam/aynalar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Yolcu bölmesindeki sigortalar
Yolcu bölmesindeki sigortaların ataması
Citroen Berlingo 2 sigortaları – açıklama
| Nr | Amper [A] | Açıklama |
|---|---|---|
| 1 | – | Kullanılmıyor |
| 2 | 20 | Isıtmalı koltuklar |
| 3 | – | Kullanılmıyor |
| 4 | 15 | Katlanabilir aynalar için röle |
| 5 | 15 | Soğutucu cihazlar için priz rölesi |
Römork kabini/römork bağlantısı/gövde yapımcıları/platform sigortaları
CAB sigortalarının ataması
| Nr | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Ateşleme;Jeneratör çalışma rölesi. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Römork 12 V beslemesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Modifiye ediciler için sürekli besleme | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 40 | Uyarı ışıkları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motor bölmesindeki sigorta kutusu
Motor bölmesindeki sigortaların ataması Sigorta kutusu
| Nr | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 20 | Motor yönetimi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Korna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Ön ve arka silecek pompası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Far veya LED yıkama pompası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Motor bileşenleri | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Direksiyon açısı sensörü;DSC. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Fren anahtarı;Debriyaj anahtarı. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 25 | Marş motoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Far motoru;Park yönetim ünitesi. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Motor bileşenleri | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Silecekler | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 40 | Entegre sistem arayüzü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Pompa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Sağ far düşük ışık | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Sol far düşük ışık | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Sağ far yüksek ışık | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Sol far yüksek ışık | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Citroën Berlingo II (2008-2018) Elektrik Arızaları ve Kullanıcı Rehberi
Citroën Berlingo II, hem ticari hem de binek versiyonu (Multispace) ile yollarda en çok görülen araçlardan biridir. Peugeot Partner Tepee ile aynı platformu paylaşmasına rağmen, Citroën’in kendine has donanım seçenekleri ve elektrik konfigürasyonları bazı spesifik durumları beraberinde getirir. Bu rehberde, Berlingo II sahiplerinin bilmesi gereken kritik elektrik detaylarını ve sigorta kutusuyla ilgili ipuçlarını bulabilirsiniz.
Berlingo II’de “BSI” Modülü ve Elektrik Yönetimi
Berlingo II’nin tüm elektrik altyapısı BSI (Built-in Systems Interface) adı verilen merkezi bir kontrol ünitesi tarafından yönetilir. Gösterge panelindeki sigorta kutusunun hemen arkasında bulunan bu ünite, araçtaki tüm dijital iletişimi (CAN-BUS) sağlar.
- Kronik Sorunlar: Eğer aracınızda silecekler kendi kendine çalışıyor, farlar sönmüyor veya merkezi kilit sistemi düzensiz davranıyorsa, sorun genellikle BSI ünitesinin “donması” veya nem almasıdır.
- Çözüm Yolu: BSI ünitesini resetlemek çoğu zaman bu karmaşık sorunları çözer. Bunun için akü kutup başını söküp belirli bir süre beklemek ve ardından kapıları açıp kontacı çevirmeden önce sistemin uyanmasını beklemek gerekir. Ancak bu işlemden önce mutlaka 13 numaralı (5A) gösterge paneli sigortasının sağlamlığını kontrol etmelisiniz.
Kritik Sigortalar ve Fonksiyonları
1. 12V Priz ve Çakmaklık (9 Numaralı Sigorta)
Berlingo II’de en çok kullanılan donanım şüphesiz 12V prizidir. Özellikle arka koltuklardaki yolcular için sunulan ek prizler, 9 numaralı (30A) sigortaya bağlıdır. Eğer telefonunuz şarj olmuyorsa veya lastik şişirme kompresörü çalışmıyorsa bu sigortayı kontrol edin. 30 Amperlik değeri sayesinde oldukça güçlüdür, ancak kısa devre durumunda tüm aracın multimedya sistemini de etkileyebilir.
2. Silecek Pompası ve Far Yıkama (3 ve 4 Numaralı Sigortalar)
Kış aylarında cam suyu donduğunda silecek kolunu zorlamak, motor bölmesindeki 3 numaralı (10A) sigortanın atmasına neden olur. Eğer aracınızda far yıkama özelliği varsa, bu sistem için motor bölümündeki 4 numaralı (20A) sigorta kullanılır. Silecekleriniz çalışıyor ama su gelmiyorsa, pompayı değiştirmeden önce mutlaka bu sigortaları inceleyin.
3. Isıtmalı Aynalar ve Arka Cam (17 Numaralı Sigorta)
Kışın buğu çözme sistemi çalışmıyorsa, gösterge panelindeki 17 numaralı (40A) sigortaya bakın. Bu yüksek akımlı bir sigortadır ve genellikle sistemde bir aşırı yüklenme olduğunda koruma sağlar.
Berlingo II Elektrik Sistemi İçin Pratik Tavsiyeler
- Akü Değişimi Sonrası Dikkat: Berlingo II’de akü değişimi yapıldıktan sonra elektrikli camların “tek dokunuşla açılma” özelliği kaybolabilir. Bunu düzeltmek için camı tamamen kapatıp düğmeyi 3 saniye basılı tutarak sistemi yeniden kalibre etmelisiniz.
- Far Ampulü Değişimi: Berlingo II’de far ampulü değiştirirken motor bölmesindeki sigorta kutusuna (özellikle 15, 16, 17 ve 18 numaralı sigortalar) su kaçırmamaya dikkat edilmelidir. Islak ellerle yapılan müdahale, sigorta yuvalarında korozyona neden olabilir.
- Römork Soketi Sorunları: Eğer aracınıza römork takıyorsanız ve arka lambalarınızda karışıklık oluyorsa (örneğin fren basınca sinyal yanması), yük ayırıcı arkasındaki ek sigorta kutusunu ve buradaki 3 numaralı (15A) römork besleme sigortasını kontrol edin.
Sıkça Sorulan Sorular (SSS)
1. Citroën Berlingo II sigorta kutusu tam olarak nerede? Ana sigorta kutusu direksiyonun sol tarafındaki kapağın arkasındadır. Kapağı açmak için sol alt köşeden tutup kendinize doğru çekmeniz yeterlidir. Motor bölmesindeki kutu ise akünün hemen sağında, plastik bir muhafaza içindedir.
2. Aracım “Eco Mode”dan çıkmıyor, ne yapmalıyım? Bu durum genellikle akü voltajının kritik seviyenin altına düştüğünü gösterir. Aracı takviye ile veya yeni bir akü ile çalıştırdığınızda Eco Mode otomatik olarak devreden çıkacaktır. Sigorta ile ilgili bir durum değildir.
3. Klima çalışmıyor, hangi sigortaya bakmalıyım? Klima sistemi için iki önemli nokta vardır: Gösterge panelindeki 4 numaralı (10A) kontrol sigortası ve motor bölmesindeki fan motoruyla ilişkili sigortalar. Eğer gaz eksik değilse ve sigortalar sağlamsa, klima kompresörü rölesi arızalı olabilir.
4. Merkezi kilit kumandası çalışmıyor, sigortası hangisi? Gösterge panelindeki 2 ve 15 numaralı (30A) sigortalar merkezi kilit sisteminden sorumludur. Eğer bu sigortalar sağlamsa anahtarın pilini veya BSI modülünün senkronizasyonunu kontrol etmelisiniz.
5. Gösterge panelindeki tüm ışıklar bir anda söndü, neden olabilir? Büyük olasılıkla 13 numaralı (5A) sigorta atmıştır. Bu sigorta çok küçük bir akım değerine sahiptir, bu nedenle en ufak bir voltaj dalgalanmasında atarak gösterge panelini korumaya alır.
Bakım İpucu: Korozyon ve Temizlik
Özellikle 2008-2012 arası üretilen ilk seri Berlingo II modellerinde, motor bölmesindeki sigorta kutusunun terminalleri zamanla oksitlenebilir. Bu oksitlenme “antipollution fault” gibi sahte motor arıza lambalarının yanmasına neden olabilir. Belirli aralıklarla sigortaları yerinden çıkarıp takmak veya terminal temizleyici sıkmak, bu tür “hayalet” arızaların önüne geçecektir.
