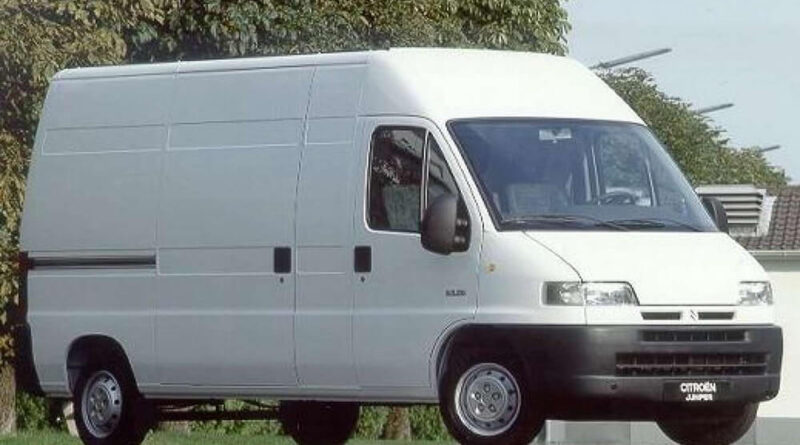

Citroen Jumper 230/244 (1994-2006) – sigorta kutusu

Bu makalede, 1994-2006 yılları arasında üretilen Citroën Jumper 230/244 modelinin sigorta kutusu diyagramlarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi edinecek ve her sigortanın atanmasını öğreneceksiniz (sigorta düzeni).

Citroen Jumper – sigorta kutusu şeması

Üretim yılı: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Kabin içinde

Ana sigorta kutusu, sürücünün tarafında, gösterge panelinin arkasında yer almaktadır.

Numara	Açıklama	Ampere [A]
12	Sağ tarafta ışık	5
	Sağ arka ışık
13	Sol tarafta ışık	5
	Sol arka ışık
Reklam
24	Plaka ışığı	5
	Sinyal lambası, park lambaları
	Aydınlatma, gösterge panelleri
25	Ses sistemi	7,5
26	Fren lambaları	7,5
27	Elektrikli dikiz aynası	7,5
	Cruise kontrol
	Telefon
	Tachograf
	Uzaktan kontrol
	Alarm
31	Aydınlatma kontrol anahtarı	10
32	Ses sistemi	15
33	Sis farları	7,5
35	Elektrikli pencere kontrolü	7,5
37	Gösterge paneli aydınlatması	10
39	İç aydınlatma	10
	Diagnostik konektör
42	ABS kontrol ünitesi	7,5
43	Ön silecek	15
Reklam
44	Ateşleyici	15
49	Far yıkayıcı	15
50	Hava yastığı kontrol ünitesi	7,5
51	NOT	10
52	12V prizi	20
53	Turn sinyalleri	10
	Alarm
	Gösterge paneli aydınlatması
55	Fan, sabit ısıtma	30
	Ek ısıtıcı

Ek modül, yolcu tarafında gösterge panelinin altında yer almaktadır.

Numara	Açıklama	Ampere [A]
34	Tachograf	10
	Telefon
	Alarm
	Uzaktan kontrol
Reklam
38	Merkezi kilit	20
40	Sağ arka cam ısıtıcı	15
41	Isıtmalı dikiz aynası	10
45	Isıtmalı koltuklar	15
47	Sol ön elektrikli pencere	20
48	Sağ ön elektrikli pencere	20
54	Sol arka cam ısıtıcı	15
56	Ek klima	30
57	Fan, sabit ısıtma	15
58	Ek ısıtıcı programlayıcı	5
59	Raf (sağlama)	15
60	Alarm	10
61	Ek ısıtıcı	20
63	Özel ekipman	30
64		20
65	Aksesuar konektörü	10

Motor bölmesi

Numara	Açıklama	Ampere [A]
1	Bilinmiyor	60
2	Bilinmiyor	50
3	Bilinmiyor	30
4	Bilinmiyor	50
5	Bilinmiyor	30
Reklam
6	Bilinmiyor	70
7	Bilinmiyor	70
8	Bilinmiyor	30
10	Alarm sistemi	15
	Direksiyon kontrolü
11	Motor kontrol ünitesi	10
	Motor elektroniği
14	Sağ far	10
15	Sol far	10
16	Kullanılmıyor	7,5
17	Motor kontrol ünitesi	7,5
	Motor elektroniği
18	Motor kontrol ünitesi	7,5
	Motor elektroniği
19	Kompressör	7,5
20	PTC	30
21	Yakıt pompası sigortası	15
22	Kullanılmıyor	20
23	Otomatik şarj ünitesi	10
24	Otomatik vites kontrol ünitesi	15
30	Farlar	15

Bu blok ayrıca röle modüllerini içermektedir:
1 – farlar;
2 – sesli uyarı;
3 – klima kompresörünün elektromanyetik debriyajı;
4 – ısıtıcı fanı elektrik motoru;
5 – motor kontrol sistemleri;
6 – yakıt pompası;
7 – sis farları;
8 – ön silecek pompası;
9 – far sileceği / far yıkayıcı.
