Ford Transit ve Tourneo Custom (2021-2022) – sigorta kutusu

Demir Emre

Ford Transit e Tourneo Custom – sigorta kutusu şeması

Üretim yılı: 2021, 2022.

Ford Transit e Tourneo Custom’daki sigara çakmağı (güç prizi) sigortaları motor bölmesindeki sigorta kutusunda 2(ön), 33(arka bagaj) sigortalarıdır.



19.10.2020 tarihinden itibaren üretilen araçlar

2,0L ECOBLUE

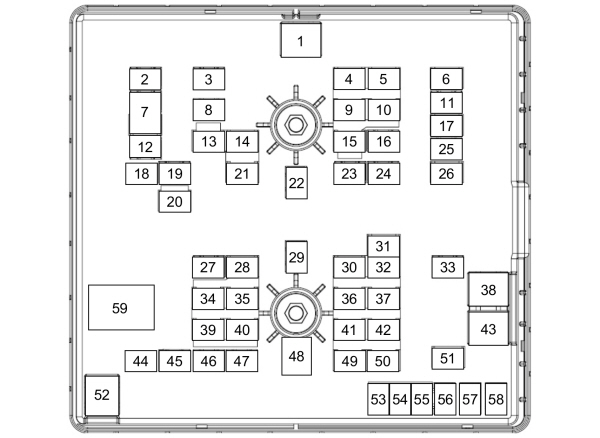

Motor bölmesindeki sigorta kutusu

Numara Amper [A] Açıklama
1 50 A Silecekler.
2 – Kullanılmıyor.
3 40 A Sağ ön cam ısıtıcı elemanı.
4 15 A Arka cam silecek pompası.
Reklam
5 – Kullanılmıyor.
6 – Kullanılmıyor.
7 40 A Ön fan motoru.
8 40 A Sol ön cam ısıtıcı elemanı.
9 15 A Arka kapı kilidi mandalı.
10 5 A Akü enerji kontrol modülü — MHEV.
11 40 A Ek güç prizleri.   USB portu.
12 20 A Sesli uyarı sinyali.
13 20 A Seçici katalitik azaltma sistemi.
14 10 A Araç güç kaynağı 5.
15 – Kullanılmıyor.
16 – Kullanılmıyor.
17 10 A Sağ xenon farları.
18 40 A Arka cam buharını giderme.
19 20 A Ön sis farları.
20 10 A Elektrikli katlanabilir aynalar.
21 15 A Araç güç kaynağı 4.
22 40 A Arka fan motoru.
23 20 A Yakıt pompası.
24 40 A Marş motoru rölesi.
Reklam
25 40 A Ek güç prizleri.
26 10 A Sol xenon farları.
27 40 A Seçici katalitik azaltma sistemi.
28 20 A Araç güç kaynağı 1.
29 40 A Yakıt filtresi ısıtıcı.
30 15 A Soğutma sıvısı pompası.
31 5 A Frenleme sırasında anti-blokaj sistemi.
32 15 A Şanzıman kontrol modülü.
33 30 A Marş motoru.
34 15 A Seçici katalitik azaltma sistemi.
35 15 A Araç güç kaynağı 2.
36 5 A Marş motoru kayışı ile entegre alternatör — MHEV.
37 5 A Buji;

Güç aktarma modülü kontrolü.
38 60 A Buji.
39 15 A Seçici katalitik azaltma sistemi.
Reklam
40 10 A Araç güç kaynağı 3.
41 10 A Buji izleme.
42 15 A Şanzıman kontrol modülü.
43 60 A Frenleme sırasında anti-blokaj sistemi pompası.
44 25 A Fan
45 30 A Römork prizleri.
46 – Kullanılmıyor.
47 40 A Arka süspansiyon.
48 50 A Fan
49 15 A Amonyak sensörü.
50 5 A Temel havalandırma sistemi ısıtıcı.
51 10 A Klima debriyajı.
52 50 A Fan
53 5 A Aktif gerdirme — MHEV.
54 20 A Geri dönüş sinyali sesli uyarısı.
55 25 A Şanzıman sıvısı pompası.
56 20 A Yardımcı yakıt ısıtıcı.
57 25 A Elektronik stabilizasyon sistemi ile frenleme sırasında anti-blokaj sistemi.
58 30 A Römork prizleri.
59 – Soğutma fanı rölesi.

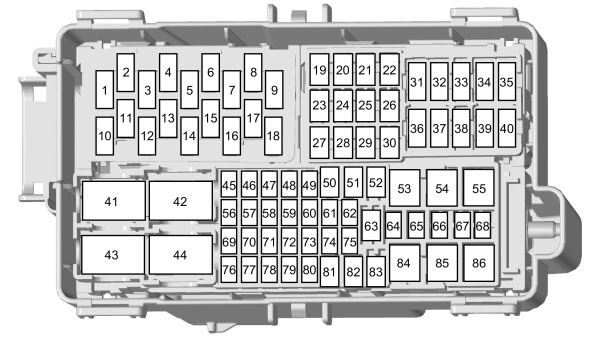

Yolcu bölümündeki sigorta kutusu

Numara Amper [A] Açıklama
1 5 A USB portu.
Reklam
2 – Kullanılmıyor.
3 5 A USB portu.
4 – Kullanılmıyor.
5 5 A USB portu.
6 – Kullanılmıyor.
7 – Kullanılmıyor.
8 – Kullanılmıyor.
9 10 A Isıtmalı dış aynalar.
10 – Kullanılmıyor.
11 – Kullanılmıyor.
12 15 A Araç kontrol modülü.
13 15 A Araç kontrol modülü.
14 15 A Araç kontrol modülü.
15 – Kullanılmıyor.
16 5 A Yağmur sensörü.
17 – Kullanılmıyor.
18 20 A Arka cam silecek motoru.
19 – Kullanılmıyor.
20 – Kullanılmıyor.
21 20 A Arka cam ısıtma.
22 20 A Arka cam ısıtma.
23 20 A Ek güç prizleri.
24 20 A Ek güç prizleri.
25 25 A Ön cam silecek motoru.
26 25 A Ön cam silecek motoru.
27 – Kullanılmıyor.
28 – Kullanılmıyor.
29 – Kullanılmıyor.
30 – Kullanılmıyor.
31 – Kullanılmıyor.
Reklam
32 – Kullanılmıyor.
33 – Kullanılmıyor.
34 – Kullanılmıyor.
35 – Kullanılmıyor.
36 – Kullanılmıyor.
37 – Kullanılmıyor.
38 – Kullanılmıyor.
39 – Kullanılmıyor.
40 – Kullanılmıyor.
41 – Kullanılmıyor.
42 40 A Ateşleme/başlatma rölesi.
43 10 A Fabrika dışı opsiyonel ekipman rölesi.
44 40 A Ateşleme/başlatma rölesi.
45 10 A Fabrika dışı opsiyonel ekipman arayüz modülü.
46 15 A Römork çekme modülü.
47 5 A Yakıt ile ısıtıcı.
48 – Kullanılmıyor.
49 10 A Fren pedalı anahtarı.
50 – Kullanılmıyor.
51 – Kullanılmıyor.
52 30 A Elektrikli ayarlanabilir sürücü koltuğu.
53 60 A Akü.
54 60 A Akım dönüştürücü.
55 50 A Gövde sistemleri kontrol modülü.
56 – Kullanılmıyor.
57 – Kullanılmıyor.
58 10 A Fabrika dışı opsiyonel ekipman arayüz kontrol modülü.
59 10 A Kör nokta izleme sistemi.
Reklam
60 10 A Kullanılmıyor.
61 7,5 A Tachograf.
62 15 A Fabrika dışı opsiyonel ekipman arayüz modülü.
63 20 A Ek güç prizleri.
64 – Kullanılmıyor.
65 – Kullanılmıyor.
66 10 A Genişletilmiş deşarj rölesi sistemi.
67 – Kullanılmıyor.
68 5 A Römork çekme modülü.
69 30 A Elektronik direksiyon destek sistemi.
70 – Kullanılmıyor.
71 10 A Isıtmalı koltuklar.
72 10 A Isıtmalı koltuklar.
73 20 A Adaptif far modülü;

Farların konum ayarı.
74 – Kullanılmıyor.
75 10 A Güç dağıtım kutusu.
76 – Kullanılmıyor.
77 5 A Far anahtarı.
78 – Kullanılmıyor.
79 5 A Ateşleme/başlatma rölesi.
80 – Kullanılmıyor.
81 – Kullanılmıyor.
82 – Kullanılmıyor.
83 15 A Araç dinamik kontrol sistemi kontrol modülü.
84 50 A Gövde sistemleri kontrol modülü.
85 – Kullanılmıyor.
86 50 A Gövde sistemleri kontrol modülü.

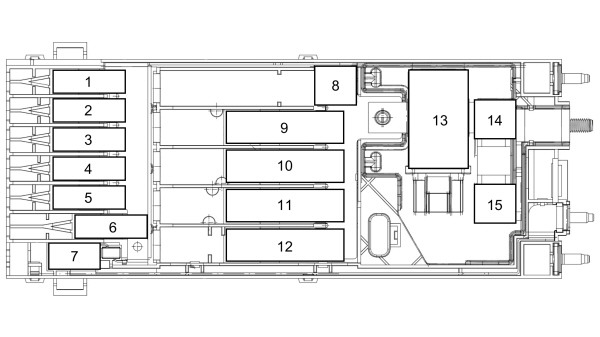

Ek yüksek akım sigorta kutusu

Numara Amper [A] Açıklama
1 125 A Gövde sistemleri kontrol modülü.
2 80 A Elektronik direksiyon destek sistemi.
3 150 A Ek ısıtıcı.
4 – Kullanılmıyor.
5 – Kullanılmıyor.
6 150 A Yolcu bölümündeki sigorta kutusu.
7 60 A Rekreasyon aracı.
8 – Akü.
9 470 A Doğru akımdan doğru akıma dönüştürücü.
10 300 A Motor bölmesindeki sigorta kutusu.
11 – Kullanılmıyor.
12 150 A Sürücü bölümündeki sigorta kutusu.
13 – Yük azaltma rölesi.
14 180 A Ek güç prizleri 1.
15 60 A Ek güç prizleri 2.

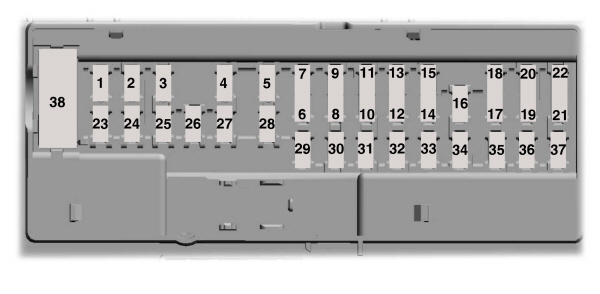

Gövde sistemleri kontrol modülü

Numara Amper [A] Açıklama
1 – Kullanılmıyor.
2 10 A Akım dönüştürücü.
3 7,5 A Elektrikli pencere anahtarı;

Elektrikli dış aynalar.
4 20 A Kullanılmıyor.
5 – Kullanılmıyor.
6 10 A Kullanılmıyor.
7 10 A Kullanılmıyor.
8 5 A Telematik modem.
9 5 A İhlal sensörü;

Araç arka iklimlendirme.
10 – Kullanılmıyor.
11 – Kullanılmıyor.
12 7,5 A Isıtma, havalandırma ve iklimlendirme sistemi.
13 7,5 A Tanılama konektörü;

Direksiyon sütunu;

Ölçüm aracı.
14 15 A Akü enerji kontrol modülü — MHEV.
15 15 A SYNC 3 modülü.
16 – Kullanılmıyor.
17 7,5 A Tachograf.
18 7,5 A Kullanılmıyor.
19 5 A Pille çalışan alarm sireni.
20 5 A Ateşleme anahtarı.
21 5 A Pozitif sıcaklık katsayısına sahip ısıtıcı kontrolü.
22 5 A Yaya uyarı sistemi kontrol modülü.
23 30 A Kullanılmıyor.
24 30 A Kullanılmıyor.
25 20 A Sürücü kapısı modülü.
26 30 A Yolcu kapısı modülü.
27 30 A Kullanılmıyor.
28 30 A Kullanılmıyor.
29 15 A Kullanılmıyor.
30 5 A Kullanılmıyor.
31 10 A Tanılama konektörü;

Uzaktan kumandalı anahtar alıcısı.
32 20 A Radyo.   Telematik modül.
33 – Kullanılmıyor.
34 30 A Tachograf;

Mesaj merkezi;

Pozitif sıcaklık katsayısına sahip ısıtıcı;

Doğru akımdan alternatif akıma dönüştürücü;

Şerit takip sistemi kamerası;

Park yardım sistemi;

Direksiyon sütunu.
35 5 A Kullanılmıyor.
36 15 A Park yardım sistemi;

Şerit takip sistemi kamerası;

Direksiyon sütunu kontrol modülü.
37 20 A Kullanılmıyor.
38 30 A Elektrikli pencereler.



19.04.2021 tarihinden itibaren üretilen araçlar

Kısa süre içinde eklenecek.
