Honda Odyssey RA (1994-1998) – sigorta kutusu

Demir Emre

Bu makalede, 1994-1998 yılları arasında üretilen Honda Odyssey (RA) modelinin sigorta kutusu diyagramlarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi edinecek ve her sigortanın atamasını (sigorta düzeni) öğreneceksiniz.

Sigorta ve Röle Kutusu Şeması – Honda Odyssey RA

Aşağıdaki yıllarda üretilen araçlar için geçerlidir:

1994, 1995, 1996, 1997, 1998.

Ateşleyici (güç prizi) motor bölmesindeki sigorta kutusunda 19 numaralı sigortadan sorumludur.

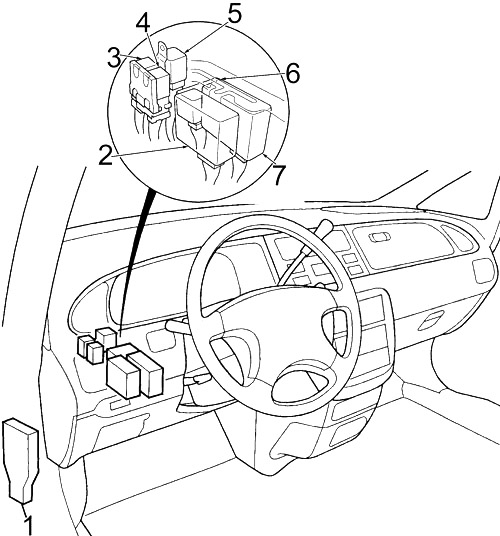

Kabin

Honda Odyssey RA (1994-1998) - sigorta kutusu

  1. Sigorta kutusu
  2. Gündüz farları kontrol ünitesi (DRL)
  3. 1994→?: Marş motoru devre kesici rölesi
    ?→1999: Sunroof açma rölesi
    ?→ 1999: Farların devre kesici rölesi (DRL ile)
  4. Sunroof kapama rölesi
  5. 1994→?: Sunroof açma rölesi
    ?→ 1999: Marş motoru devre kesici rölesi
  6. 1994→?: Far rölesi (DRL ile)
    ?→ 1999 : Ana PGM-FI rölesi
  7. Kapı kilidi kontrol ünitesi

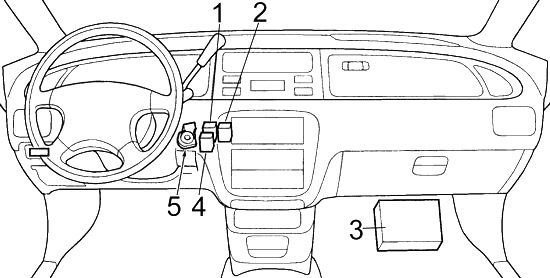

Honda Odyssey RA (1994-1998) - sigorta kutusu

  1. 1994→?: Korna rölesi
    ?→ 1999: ABS güvenlik rölesi
  2. ?→1999: A/T geri vites rölesi
  3. Şanzıman kontrol modülü (PCM)
  4. Ateşleyici rölesi
  5. ?→1999: Immobilizer ünitesi

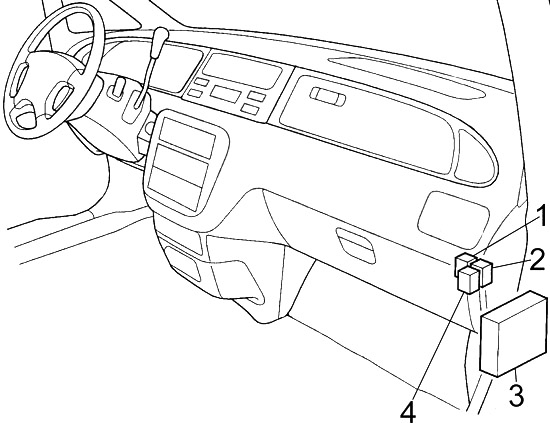

Honda Odyssey RA (1994-1998) - sigorta kutusu

  1. ? →1999: Korna rölesi
  2. ?→1999: A/T geri vites rölesi
    1994→?: ABS koruma rölesi (ön)
  3. 1994 → ?:  ABS güvenlik rölesi (arka)
  4. ABS kontrol ünitesi

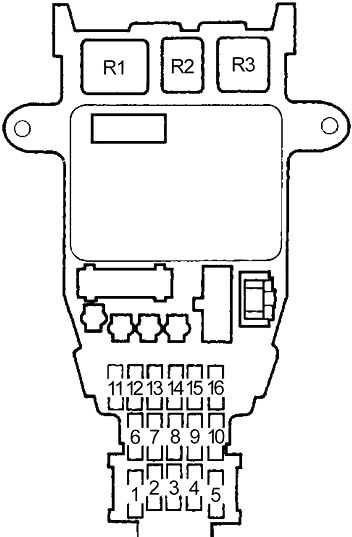

Kabin sigorta kutusu

Sigorta kutusu, sürücü tarafındaki alt panelin kapağının arkasında yer almaktadır.

Honda Odyssey RA (1994-1998) - sigorta kutusu

Numara Amper [A] Açıklama
1 15 Yedek
2 10 Geri vites lambası, sinyal lambaları ve uyarı lambaları/sinyal lambaları, vites kolu konum göstergesi, vites kilidi elektromanyetiği, güvenlik göstergesi, araç hız sensörü (VSS), sinyal lambalarının ışıkları/rölesi, entegre kontrol ünitesi
3 15 Ana PGM-FI rölesi, yakıt pompası, ek tutma sistemi (SRS) ünitesi
4 10 Ek tutma sistemi (SRS) ünitesi
Reklam
5 7,5 Yedek
6 20 Yedek
7 7,5 1994→?: Alternatör, şanzıman kontrol modülü (TCM), elektrik yükü sensörü (ELD), radyatör fanı kontrol modülü, cruise control (ECU)
15 ?→1999: Alternatör, şanzıman kontrol modülü (TCM), elektrik yükü sensörü (ELD), radyatör fanı kontrol modülü, cruise control (ECU)
8 10 1994→?: Pencere rölesi, sunroof, arka silecek
15 ?→1999: Ateşleme bobinleri
9 30 1994→?: Ön silecek/duz, aralıklı silecek
10 ?→1999: Ön silecek/duz, aralıklı silecek
10 10 Yedek
11 30 Yedek
12 7,5 Ayna beslemesi
13 7,5 Isıtıcı kontrol rölesi, klima kompresörü devre kesici rölesi, radyatör fanı kontrol modülü, dolaşım kontrol motoru, ısıtıcı kontrol paneli, arka cam buğulanma kontrol lambası, mod kontrol motoru, klima termostatı, arka cam buğulanma rölesi, fan motoru rölesi
14 7,5 Ana PGM-FI rölesi, motor/grup kontrol ünitesi (ECM/PCM), gösterge (fren kontrol devresi), marş motoru sinyali
15 7,5 Gündüz farları kontrol ünitesi (DRL)
16 7,5 Radyo motoru anteni, ateşleyici rölesi
Destek
17 10 ?→1999: Elektrikli pencere rölesi, sunroof rölesi, arka silecek
Röle
R1 Sinyal lambaları ve acil durum lambaları
R2 Fan motoru
Reklam
R3 Arka cam buğulanma
Okumak  Honda Accord (1981-2019) - sigorta kutusu

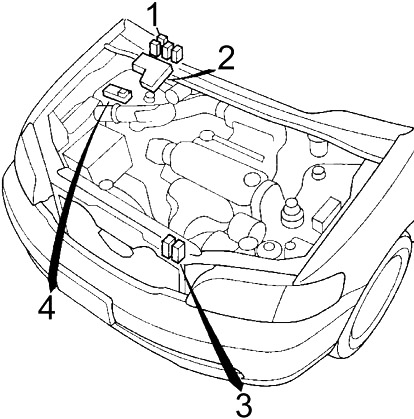

Motor bölmesi

Honda Odyssey RA (1994-1998) - sigorta kutusu

  1. Röle kutusu №1
  2. Sigorta kutusu №1
  3. Röle kutusu №2
  4. Sigorta kutusu №2

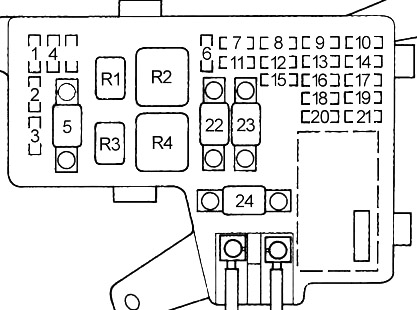

Motor bölmesi sigorta kutusu 1

Honda Odyssey RA (1994-1998) - sigorta kutusu

Numara Amper [A] Açıklama
1 20 Radyatör fanı motoru
2 15 Sağ far
3 15 Sol far
4 30 Arka cam buğulanma
5 50 Ateşleme
6 20 Sağ arka pencere motoru
7 20 Sağ ön pencere motoru
8 30 Sunroof
9 20 Klima kondansatör fanı motoru, klima kompresörü devre kesici rölesi, soğutma fanı zamanlayıcı grubu
10 7,5 Radyo (yedek), saat, motor/grup kontrol ünitesi (ECM/PCM), şanzıman kontrol modülü (TCM)
11 20 Sol arka pencere motoru ve anahtar
12 20 Sol ön pencere motoru ve anahtar
13 10 ECU (enjektör) (ECM/PCM)
Reklam
14 20 Elektrikli kilit kontrol ünitesi
15 15 1994→?: Gündüz farları (DRL)
10 ?→1999: Gündüz farları (DRL)
16 15 Konum lambaları
17 7,5 Tavan lambası, tavan aydınlatması, ateşleyici, bagaj lambası anteni beslemesi, entegre kontrol ünitesi
18 20 Motor gücü koltuk yüksekliği
19 15 Radyo, ateşleyici
20 15 Fren lambası, kornalar
21 10 Acil durum lambaları
22 40 Isıtıcı fanı
23 40 Silecek
24 100 Akü, güç dağıtımı
Röle
R1 Radyatör fanı
R2 Rezistans
R3 Pencere beslemesi
R4 Ön far

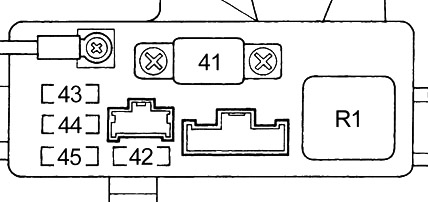

Motor bölmesi sigorta kutusu 2

Honda Odyssey RA (1994-1998) - sigorta kutusu

Numara Amper [A] Açıklama
41 40 1994 →?: ABS motoru rölesi
30 ?→1999: ABS motoru rölesi
42 10 1994 →?: ABS kontrol ünitesi
7,5 ?→1999: ABS kontrol ünitesi
Reklam
43 20 1994 →?: Ön ABS elektromanyetikleri
20 ?→1999: ABS elektromanyetikleri
44 15 1994→?: Arka ABS elektromanyetiği, ABS kontrol ünitesi
45 –  –
Röle
R1 ABS pompa motoru



Röle kutusu 1

Honda Odyssey RA (1994-1998) - sigorta kutusu

Numara Röle
R1 Düşük ön silecek rölesi
R2 Aralıklı silecek rölesi
R3 Yüksek ön silecek rölesi
R4 Ön silecek motoru
Okumak  Honda Prelude V (1996-2001) - akü

Röle kutusu 2

Honda Odyssey RA (1994-1998) - sigorta kutusu

Numara Röle
R1 Klima kompresörü devre kesici cihazı
R2 Kondansatör fanı
