Iveco Daily VI (2014-2021…) – sigorta kutusu
Iveco Daily VI – sigorta şeması
Üretim yılı: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Iveco Daily VI’daki çakmak sigortaları (güç prizi) motor bölmesindeki F7 ve F16 sigortalarıdır.

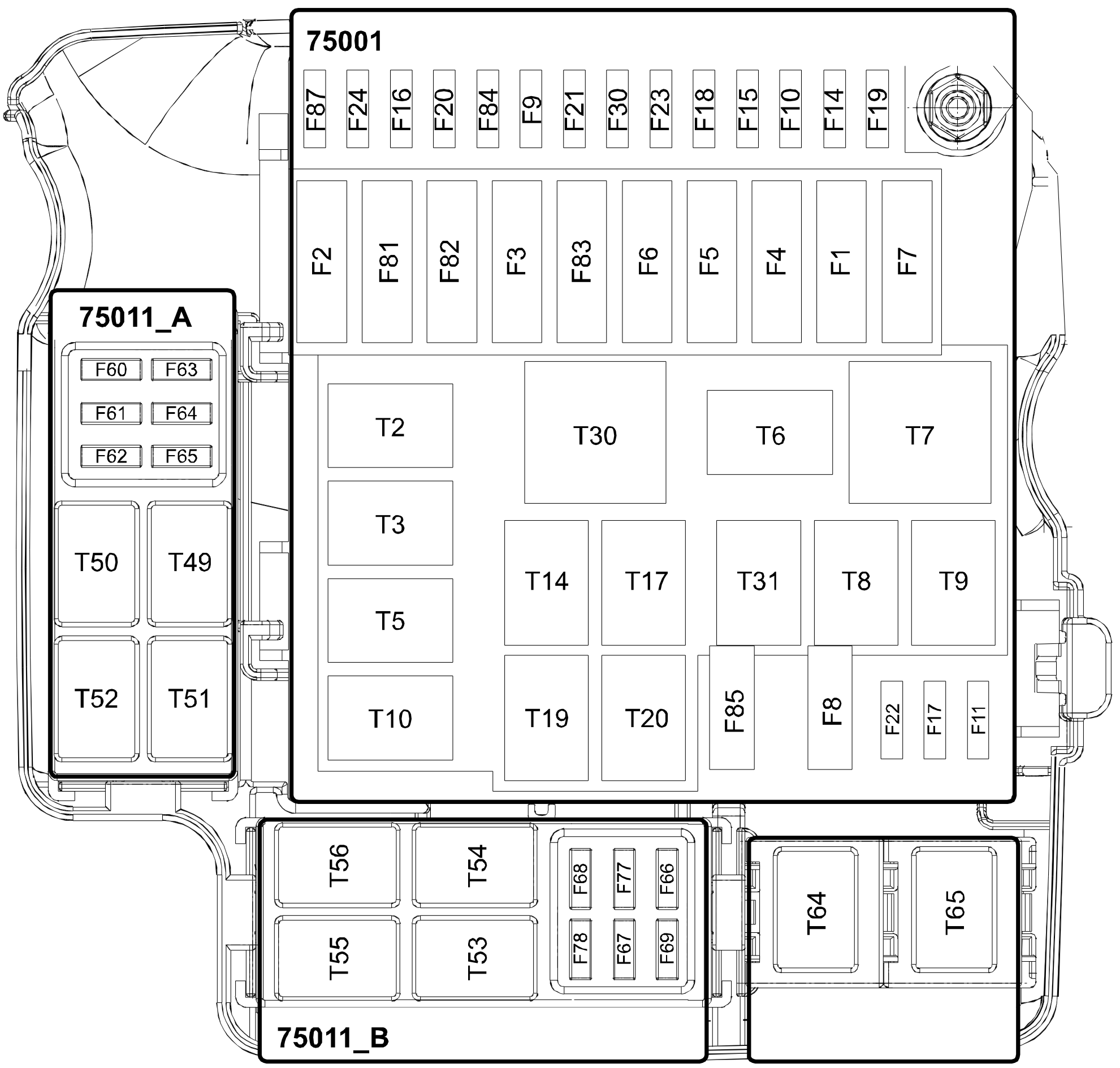

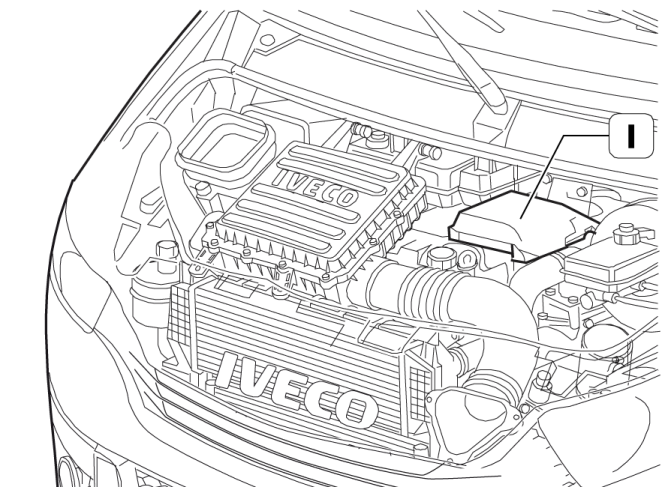

Iveco Daily VI motor bölmesindeki sigorta kutusu
Sigortalar ve röleler – rölelerin açıklaması
| Sigorta / röle | Açıklama | Ampere [A] | Renk |
|---|---|---|---|
| (F1) | Pnömatik süspansiyon elektromanyetik valfleri ( 60 – 70 q ) | 40 | amber |
| (F2) | 8 HP fanı | 40 | amber |
| (F3) | PD | 30 | Yeşil |
| (F4) | Fren sistemi (ESP) | 30 | Yeşil |
| (F5) | ECAS kontrol ünitesi ve pnömatik valfler | 40 | amber |
| (F6) | Güç sigortaları (F61) (F62) (F66) | 40 | amber |
| (F7) | Elektrik prizi;
Çakmak; Isıtmalı koltuklar. |
40 | amber |
| (F8) | Yakıt pompası | 15 | Açık mavi |
| (F9) | — | — | — |
| (F10) | Isıtmalı dış aynalar;
Isıtmalı ön cam. |
15 | Açık mavi |
| (F11) | Ana EDC yükleri ana röleden | 15 | Açık mavi |
| (F14) | Motorun ana marş rölesi | 10 | Kırmızı |
| (F15) | Bosch soğutma pompası (F1C Euro 5 motorları için) | 10 | Kırmızı |
| (F16) | Çakmak | 15 | Açık mavi |
| (F17) | İkincil EDC yükleri ana röleden | 10 | Kırmızı |
| (F18) | Güç aktüatörü ve EM | 15 | Açık mavi |
| (F19) | — | — | — |
| (F20) | Güç aktüatörü ve EM | 15 | Açık mavi |
| (F21) | — | — | — |
| (F22) | Ana EDC yükleri ana röleden | 25 | Beyaz |
| (F23) | Fırçalar | 30 | Yeşil |
| (F24) | Güç prizi | 20 | Sarı |
| (F30) | Yan farlar/ekipman için soket | 5 | Bej |
| (F60) | Koltuk ısıtma | 20 | Yeşil |
| (F61) | Arka diferansiyel kilidi | 30 | Kahverengi |
| (F62) | Isıtmalı arka camlar | 30 | Açık mavi |
| (F63) | Klima kompresörü;
Üfleme; ECAS kontrol ünitesi. |
10 | Kırmızı |
| (F64) | Üre (F1C Euro VI motorları için) | 15 | Bej |
| (F65) | Üre (F1C Euro VI motorları için) | 20 | Sarı |
| (F66) | Far yıkayıcı (manuel şanzıman versiyonları) | 15 | Açık mavi |
| (F66) | Şanzıman yağ soğutma fanı (8HP otomatik şanzıman versiyonları) | 20 | Siyah |
| (F67) | Römork prizi | 7,5 A | Kahverengi |
| (F68) | Isıtmalı ön cam | 10 | Kırmızı |
| (F69) | Isıtmalı aynalar | 7,5 A | Kahverengi |
| (F77) | Isıtıcı (VENDOR ve VENDOR F1A versiyonları hariç) | 5 | Bej |
| (F77) | Isıtmalı açılır cam | 15 | Bej |
| (F78) | Römork prizi | 7,5 A | Kahverengi |
| (F81) | — | — | — |
| (F82) | İkinci Body Computer güç kaynağı | 70 | Bej |
| (F83) | Kabin içi fanlar | 40 | amber |
| (F84) | Baruffaldi konektörü | 7,5 A | Kahverengi |
| (F85) | Yakıt filtresi ve tortu filtresi ısıtıcı | 25 | Beyaz |
| (F87) | 8HP otomatik şanzıman kontrolörü;
Motor kontrolörü; Vakum sensörü (Start & Stop). |
5 | Bej |
| (T02) | Bosch soğutma pompası;
Marş motoru (Start & Stop). |
20 | Siyah |
| (T03) | Yan farlar | 20 | Siyah |
| (T05) | Baruffaldi konektörü | 20 | Siyah |
| (T06) | — | — | — |
| (T07) | Ateşleme anahtarının güç çıkışı | 50 A | Siyah |
| (T08) | Yakıt pompası | 20 | Siyah |
| (T09) | Ana röle | 30 | Kırmızı |
| (T10) | Motorun çalışmasını önleme;
Start & Stop sistemine +50 sinyali. |
30 | Kırmızı |
| (T14) | Baruffaldi debriyajı (düşük hız) | 30 | Kırmızı |
| (T17) | Cam sileceği 1. ve 2. hız | 10 – 20 A | Bej/Siyah |
| (T19) | Cam sileceği açık | 10 – 20 A | Bej/Siyah |
| (T20) | EOBD tanı | 20 | Siyah |
| (T30) | Kabin içi fanlar | 50 A | Siyah |
| (T31) | Yakıt filtresi ısıtıcı | 30 | Kırmızı |
| (T49) | Üre veya Start & Stop sistemi | 20 | Siyah |
| (T50) | Isıtmalı ön cam ve aynalar | 20 | Siyah |
| (T51) | Klima kompresörünün devreye alınması | 20 | Siyah |
| (T52) | Isıtmalı arka camlar | 30 | Kırmızı |
| (T53) | Isıtıcı (VENDOR ve VENDOR F1A versiyonları hariç) | 20 | Siyah |
| (T53) | Isıtmalı açılır cam | 20 | Siyah |
| (T54) | Akkuyu kesme (güvenlik rölesi) | 10 – 20 A | Bej/Siyah |
| (T55) | Akkuyu kesme (devreye alma bildirimi) | 10 – 20 A | Bej/Siyah |
| (T56) | — | — | — |
| (T64) | Far yıkayıcı (manuel şanzıman versiyonu) | 20 | Siyah |
| (T64) | Şanzıman yağ soğutma fanı (8HP otomatik şanzıman versiyonları) | 30 | Kırmızı |
| (T65) | 8HP otomatik şanzıman fanı | 10 – 20 A | Bej/Siyah |

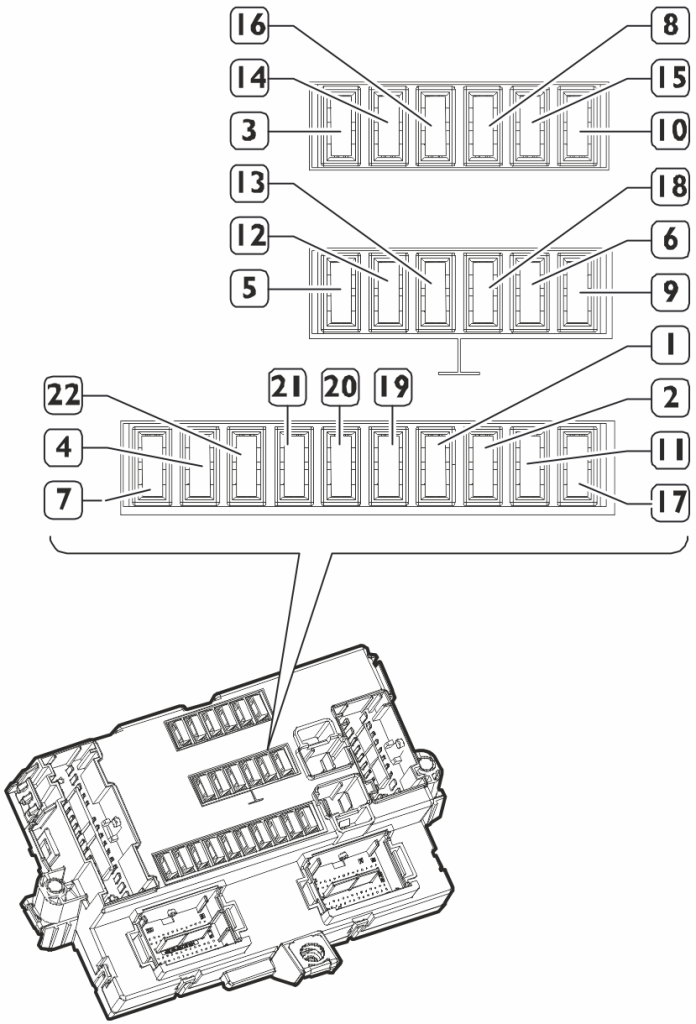

Iveco Daily VI araç bilgisayarı sigortaları
| 1 | F12 | Mevcut değil (iç koruma) | ? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | F13 | Mevcut değil (iç koruma) | ? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | F31 | Güç +15/A
Far fırçaları; Cam yıkayıcı; Klima; Isıtma; Isıtmalı arka ve ön cam; Cam ayar panelleri ve ayna anahtarı; Grup ısıtıcı. |
5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | F32 | Mevcut değil (iç koruma) | ? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | F33 | Güç + 30 gövde üreticisi prizi;
Tachograf; 13 pinli soket ve römork kontrolörü; Yardımcı ısıtıcı zamanlayıcı; EOBD prizi; Hırsızlık önleme sistemi; ZF 8HP 70L şanzıman kontrolörü; TGC. |
15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | F34 | Güç + 30 radyo için;
Iveconnect; Gövde konektörü; Gerilim düzenleyici. |
20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | F36 | Güç + 30 / A
Klima; Diferansiyel kilidi; Genişleme modülü kontrol modülü. |
15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | F37 | +15 güç sinyal kesme anahtarı (fren pedalı);
Gösterge paneli. |
7,5 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | F38 | Merkezi kilit için güç +30 | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | F42 | Güç +15 ABS kontrolörü;
Hız sensörü. |
5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | F43 | Güç +30/A cam yıkayıcı pompası | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | F47 | Sürücü tarafı elektrikli pencere | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | F48 | Yolcu tarafı elektrikli pencere | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | F49 | Güç + 15 çeşitli kontrol panelleri;
Kapı menteşesi; Klima; Elektrikli yavaşlatıcı; Gövde üreticisi prizi; EM; Tachograf; Diferansiyel kilidi; 13 pinli soket; Römork prizi ve kontrol ünitesi; Direksiyon açısı sensörü. |
5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | F50 | Güç +15 Hava yastığı | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | F51 | Güç + 15 otomatik şanzıman;
Park sensörleri; Radyo; Gerilim düzenleyici (S&S sistemi); Debriyaj pedalı (S&S sistemi); Yeşil filtre; Geri vites lambası; Açık kapılarla araç kilidini açma; İç sıcaklık sensörü; TRM; LDWS; USB portu; Güç 24 – 12V. |
5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | F53 | +30/A gösterge paneli gücü | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | F89 | +30 korna gücü | 7,5 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | F90 | Mevcut değil (iç koruma) | ? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | F91 | Mevcut değil (iç koruma) | ? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | F92 | Sol sis farı | 7,5 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | F93 | Sağ sis farı (7,5A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

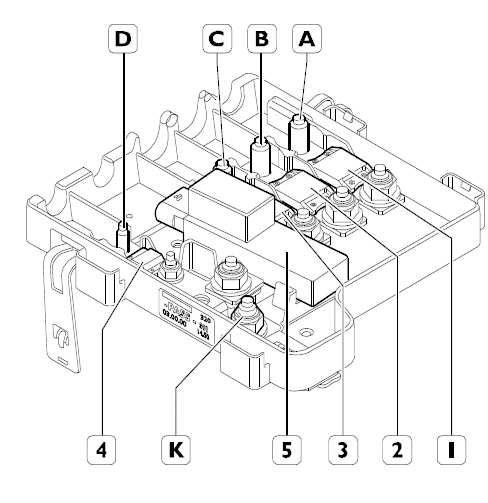

CBA1 Kontrol Ünitesi
1 Sigorta A (FA) Pozitif +30 CBA2’deki FH, FI, FL, FM sigortalarına (terminal I1) 150A 2 Sigorta B (FB) Pozitif +30 CBA2’deki FE, FF, FG sigortalarına (terminal E1) 200A
3 Sigorta C (FC) Pozitif +30 CBA2’deki FN sigortasına (terminal J11) 500A
4 Sigorta D (FD) Akünün doğrudan pozitif kutbu araç bilgisayarına (CBA2’deki N1 ve G1 terminalleri aracılığıyla) 80A

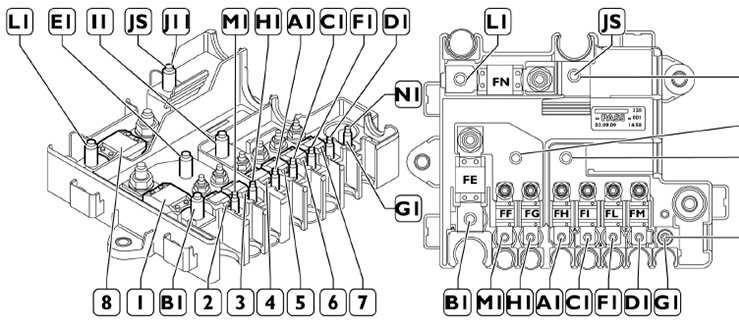

1 Sigorta E (FE) Pozitif +30 SCM kontrol ünitesine 150
2 Sigorta F (FF) Pozitif +30 ekipman üreticilerine 30 3 Sigorta G (FG) Pozitif +30 ekipman üreticilerine 30
4 (4×2) Sigorta H (FH) Pozitif +30 ön ısıtma kontrol ünitesine 60 4 (CNG) Boş
5 (4×2) Sigorta I (FI) Pozitif +30 üre sistemine 30 5 (CNG) Boş
6 Sigorta L (FL) Pozitif +30 ısıtma dirençine 100 7 Sigorta M (FM) Pozitif +30 ABS kontrol ünitesine 40
8 Sigorta N (FN) Pozitif +30 Telma yavaşlatıcı kontrol ünitesine 150 8 (4×4) Boş
