Jeep Grand Cherokee (2004-2022) – sigorta kutusu
Jeep Grand Cherokee (2008) – sigorta kutusu şeması
Üretim yılı: 2008.
Sigara lamba sigortası (güç prizi) Jeep Grand Cherokee (2008) motor bölmesindeki sigorta kutusunda F6 sigortasıdır.
İç sigortalar
Sigorta paneli, alt gösterge panelinin sol tarafında yer almaktadır.
| Yuva | Kartuş sigortası | Mini sigorta | Açıklama |
| 1 | 30 | Ses amplifikatörü (B +) | |
| 2) | 15 | Açılır tavan (B +) | |
| 3) | 10 | Isıtmalı ayna (EBL) | |
| 4 | 20 | Arka güç çıkışı (B +) | |
| 5 | 10 | HVAC ısıtma (R / O) (sadece komutan) | |
| 6 | Yedek (B +) | ||
| 7 | 20 | Kapı kilitleri (B +) | |
| 8 | 15 | Kontrol Kol Kilidi (B +) (ELV) | |
| 9 | 20 | Güç çıkışı (B +) | |
| 10 | 10 | Anahtar Çalıştırma Sadece Çıkışı (R / O) | |
| 11 | Yedek (B +) | ||
| 12 | 10 | Kapı değişiklikleri, mem. Anahtar lambaları, O / H, IP aydınlatma lambaları, torpido lambası (B +) | |
| 13 | 10 | Otomatik temizleme (R / A) | |
| 14 | 20 | Sigara Ltr (R / A) | |
| 15 | 10 | Lastik basıncı sensörleri (R / O) | |
| 16 | 10 | Direksiyon kontrol modülü (SCM), Diag. Konektör, küme (B +) | |
| 17 | 15 | Flipper Glass (B +) | |
| 19 | Yedek (R / S) | ||
| 20 | 10 | Uzaktan giriş modülü Sentry Key (SKREEM), küme (R / S) | |
| 21 | Yedek (gecikmeli Acc) | ||
| 22 | 15 | Arka silecek (B +) | |
| 23 | 10 | Enerji dağıtım merkezi (PDC), ana şanzıman kontrol modülü (FDCM), ön kontrol modülü (FCM) (R / S), A580 (R / S) | |
| 24 | 10 | Shifter Assy (BTSI), Trans. Şanzıman anahtarı, ESP / ABS, fren serbest bırakma bobini (R / S) |
Yer altı sigortaları (enerji dağıtım merkezi)

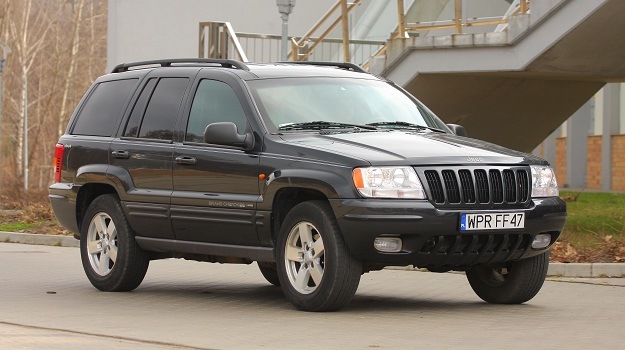

Jeep Grand Cherokee (2004) – sigorta kutusu şeması
Üretim yılı: 2004
İç sigortalar
Sigorta paneli, alt gösterge panelinde, direksiyon kolonunun sol tarafında yer almaktadır.
| Yuva. | Amper [A] | Açıklama |
| 1 | – | Yedek |
| 2) | – | Yedek |
| 3) | 10 | Sol farlar |
| 4 | 15 | Sinyal lambaları |
| 5 | 25 | Radyo;
Amplifikatör |
| 6 | 15 | Konum lambaları |
| 7 | 10 | İç lambalar |
| 8 | 15 | Üst konsol;
Arka lambalar; IP lambaları; Arka kapak camı elektropnömatik valfi. |
| 9 | 20 | Elektrik prizi |
| 10 | 20 | Ayarlanabilir pedallar |
| 11 | 10 | Arka cam buharlaşma göstergesi |
| 12 | 10 | Otomatik kapatma rölesi |
| 13 | – | Yedek |
| 14 | 10 | Sol far |
| 15 | 10 | Sağ far |
| 16 | 10 | Sağ uzun far |
| 17 | 10 | Tachometre;
Tanı konektörü. |
| 18 | 30 | Römork |
| 19 | 10 | ABS frenleri |
| 20 | 10 | Ateşleme |
| 21 | 10 | Ateşleme / başlatma – PDC |
| 22 | 10 | Ateşleme |
| 23 | 15 | Fren anahtarı |
| 24 | 15 | Sis farları |
| 25 | 20 | Gecikme rölesi
aksesuarlar (açılır tavan). |
| 26 | 15 | |
| 27 | 15 | Arka sis farları
(varsa donanımda) |
| 28 | 10 | Gövde kontrol modülü;
ACC. |
| 29 | 10 | Arka silecek anahtarı;
silecek motorları. |
| 30 | 15 | Radyo |
| 31 | 10 | Ateşleme Başlatma |
| 32 | 10 | Hava yastığı |
| 33 | 10 | Ateşleme aktif – hava yastığı |
| C1 | 20 | Silecek (otomatik sigorta) |
| C2 | 20 | Koltuklar (otomatik anahtar) |
| C3 | – | Yedek |
Jeep Grand Cherokee (2005-2006) – sigorta kutusu şeması
Üretim yılı: 2005, 2006
İç sigortalar
Sigorta paneli, alt gösterge panelinde, direksiyon kolonunun sol tarafında yer almaktadır.
| Yuva | Akım amperi [A] | Açıklama |
| 1 | 30 | Ses amplifikatörü (B +) |
| 2) | 15 | Açılır tavan (B +) |
| 3) | 10 | Isıtmalı ayna (EBL) |
| 4 | 20 | Arka güç çıkışı (B + |
| 5 | 10 | Arka HVAC (R / O) |
| 6 | 10 | OCM (B +) |
| 7 | 20 | Kapı kilitleri (B +) |
| 8 | 15 | Kontrol Kol Kilidi (B +) |
| 9 | 20 | Güç çıkışı (B + |
| 10 | 10 | Ateşleme Çalıştırma Sadece Çıkışı (R / O) |
| 11 | – | Yedek |
| 12 | 10 | Mem. Anahtar, Ekstra lamba (B +) |
| 13 | – | Yedek |
| 14 | 20 | Sigara Ltr (R / A) |
| 15 | 10 | Basınç Lastiği Mon (R / O) |
| 16 | 10 | SCM, küme OBD (B +) |
| 17 | 15 | Flipper Glass (B + |
| 19 | 10 | OCM (R / S) |
| 20 | 10 | WCM, küme (R / S |
| 21 | 15 | Otomatik silecek (gecikmeli Accy) |
| 22 | 15 | Arka silecek (B + |
| 24 | 10 | PDC, FCM, A580 (R / S) |
| 25 | 10 | ABS, Trans. Anahtar kutuları (R / S) |
| CB1 | 20 | Döngü – silecekler (B +) |
| CB2 | 20 | Döngü olmayan koltuklar (B +) |
| CB3 | 20 | Döngü olmayan pencereler (gecikmeli) |
Yer altı sigortaları (enerji dağıtım merkezi)
Enerji dağıtım merkezi, motor bölmesinde bataryanın yakınında yer almaktadır.
| Yuva | Akım amperi [A] | Açıklama |
| 1 | 40 | HVAC fanı |
| 2) | 30 | Elektrik prizi |
| 3) | 30 | Arka silecek / Ateşleme R / O |
| 4 | 30 | ABS pompası |
| 5 | 50 | Kabin Isıtıcı 1 (sadece dizel) |
| 6 | 50 | ASD |
| 7 | 30 | Arka HVAC (XK) |
| 8 | 40 | Gecikme / Koltuklar |
| 9 | – | Yedek |
| 10 | 40 | Başlatma / JB Gücü |
| 11 | 30 | Cig Ltr / T-Tow |
| 12 | 40 | Ayna EBL / Isıtmalı |
| 13 | 40 | JB Gücü |
| 14 | 50 | Kabin Isıtıcı 2 (sadece dizel) |
| 15 | 50 | Kabin Isıtıcı 3 (sadece dizel) |
| 16 | 25 | IPM / bobinler |
| 17 | – | Yedek |
| 18 | 20 | Debriyaj TCM19 / 20AC |
| 19 | 20 | Ateşleme Sw |
| 20 | 20 | PCM Batt (sadece benzin) |
| 21 | 30 | ABS valfleri |
| 22 | – | Yedek |
| 23 | 20 | FDCM |
| 24 | 20 | Yakıt pompası |
| 25 | 20 | FDCM / E-Diff. |
| 26 | 15 | Hyd / PCM (sadece dizel) |
| 27 | 15 | Fren lambaları / fren |
| 28 | 25 | NGC / enjektörler |
| 29 | – | Yedek |
| 30 | – | Yedek |
| 31 | Mini röle | Kabin Isıtıcı 1 Rly (sadece dizel) |
| 32 | Mikro Röle | TCM Rly (sadece benzin) |
| 33 | Mikro Röle | Başlatma Rly |
| 34 | Mikro Röle | AC debriyaj rölesi |
| 35 | Mikro Röle | Yakıt pompası Rly |
| 36 | Mini röle | Kabin Isıtıcı 3 Rly (sadece dizel) |
| 38 | Mini röle | Kabin Isıtıcı 2 Rly (sadece dizel) |
| 39 | Mini röle | HVAC Rly |
| 40 | Mini röle | ASD Rly |
Yer altı sigortaları (entegre güç modülü)
| Yuva | Akım amperi [A] | Açıklama |
| 1 | Mikro Röle | Silecek Açık / Kapalı Rly |
| 2) | Mikro Röle | Silecek Yüksek / Düşük Rly |
| 3) | Mikro Röle | Kornanın Rölesi |
| 4 | Mikro Röle | Arka sis lambası cihazı (sadece BUX) |
| 5 | Mikro Röle | Lt T-Tow Stop / Turn Rly |
| 6 | Mikro Röle | Rt T-Tow Stop / Turn Rly |
| 7 | Mikro Röle | Park lambası Rly |
| 8 | 10 | Park lambası Lt |
| 9 | 10 | Park lambası T-Tow |
| 10 | 10 | Rt Park lambası |
| 11 | Mini röle | Rad Fan Hi Rly |
| 12 | 20 | FCM Batt # 4 |
| 13 | 20 | FCM Batt # 2 |
| 14 | 20 | Ayarlanabilir pedallar |
| 15 | 20 | Sis farları Ft |
| 16 | 20 | Korna |
| 17 | 20 | Arka sis lambaları |
| 18 | 20 | FCM Batt # 1 |
| 19 | 20 | Lt T-Tow Stop / Turn |
| 20 | 20 | FCM Batt # 3 |
| 21 | 20 | Rt T-Tow Stop / Turn |
| 22 | 30 | FCM Batt # 1 |
| 23 | 50 | Rad Fan |
| 24 | Mini röle | Rad Fan Lo Rly |
| 25 | Mikro Röle | Ft Sis lambası Rly |
| 26 | Mikro Röle | Ayarlanabilir pedalı destek |
| 27 | 15 | IOD # 1 |
| 28 | 20 | IOD # 2 (ses) |
| 29 | 10 | ORC (Ateşleme R / .S) |
| 30 | 10 | ORC (Ateşleme R / O) |
Jeep Grand Cherokee (2007) – sigorta şeması
Üretim yılı: 2007
İç sigortalar
Sigorta paneli, alt gösterge panelinin sol tarafında yer almaktadır.
| Yuva | Kartuş sigortası | Mini sigorta | Açıklama |
| 1 | 30 | Ses amplifikatörü (B +) | |
| 2) | 15 | Açılır tavan (B +) | |
| 3) | 10 | Isıtmalı ayna (EBL) | |
| 4 | 20 | Arka güç çıkışı (B +) | |
| 5 | 10 | Arka ısıtma (R / O) (sadece XK) | |
| 6 | Yedek (B +) | ||
| 7 | 20 | Kapı kilitleri (B +) | |
| 8 | 15 | Kontrol Kol Kilidi (B +) (ELV) | |
| 9 | 20 | Güç çıkışı (B +) | |
| 10 | 10 | Anahtar Çalıştırma Sadece Çıkışı (R / O) | |
| 11 | Yedek (B +) | ||
| 12 | 10 | Kapı değişiklikleri, mem. Anahtar lambaları, O / H, IP aydınlatma lambaları, torpido lambası (B +) | |
| 13 | 10 | Otomatik temizleme (R / A) | |
| 14 | 20 | Sigara Ltr (R / A) | |
| 15 | 10 | Lastik basıncı sensörleri (R / O) | |
| 16 | 10 | Direksiyon kontrol modülü (SCM), Diag. Konektör, küme (B +) | |
| 17 | 15 | Flipper Glass (B +) | |
| 19 | Yedek (R / S) | ||
| 20 | 10 | Uzaktan giriş modülü Sentry Key (SKREEM), küme (R / S) | |
| 21 | Yedek (gecikmeli Acc) | ||
| 22 | 15 | Arka silecek (B +) | |
| 24 | 10 | Enerji dağıtım merkezi (PDC), ana şanzıman kontrol modülü (FDCM), ön kontrol modülü (FCM) (R / S), A580 (R / S) | |
| 25 | 10 | Shifter Assy (BTSI), Trans. Şanzıman anahtarı, ESP / ABS, fren serbest bırakma bobini (R / S) |
Yer altı sigortaları (enerji dağıtım merkezi)
Enerji dağıtım merkezi, motor bölmesinde bataryanın yakınında yer almaktadır.
| Yuva | Akım amperi [A] | Açıklama |
| 1 | 40 | HVAC fanı |
| 2) | 30 | Elektrik prizi |
| 3) | 30 | Arka silecek / Ateşleme R / O |
| 4 | 30 | ABS pompası |
| 5 | 50 | Kabin Isıtıcı 1 (sadece dizel) |
| 6 | 50 | ASD |
| 7 | 30 | Arka HVAC (XK) |
| 8 | 40 | Gecikme / Koltuklar |
| 9 | – | Yedek |
| 10 | 40 | Başlatma / JB Gücü |
| 11 | 30 | Cig Ltr / T-Tow |
| 12 | 40 | Ayna EBL / Isıtmalı |
| 13 | 40 | JB Gücü |
| 14 | 50 | Kabin Isıtıcı 2 (sadece dizel) |
| 15 | 50 | Kabin Isıtıcı 3 (sadece dizel) |
| 16 | 25 | IPM / bobinler |
| 17 | – | Yedek |
| 18 | 20 | Debriyaj TCM19 / 20AC |
| 19 | 20 | Ateşleme Sw |
| 20 | 20 | PCM Batt (sadece benzin) |
| 21 | 30 | ABS valfleri |
| 22 | – | Yedek |
| 23 | 20 | FDCM |
| 24 | 20 | Yakıt pompası |
| 25 | 20 | FDCM / E-Diff. |
| 26 | 15 | Hyd / PCM (sadece dizel) |
| 27 | 15 | Fren lambaları / fren |
| 28 | 25 | NGC / enjektörler |
| 29 | – | Yedek |
| 30 | – | Yedek |
| 31 | Mini röle | Kabin Isıtıcı 1 Rly (sadece dizel) |
| 32 | Mikro Röle | TCM Rly (sadece benzin) |
| 33 | Mikro Röle | Başlatma Rly |
| 34 | Mikro Röle | AC debriyaj rölesi |
| 35 | Mikro Röle | Yakıt pompası Rly |
| 36 | Mini röle | Kabin Isıtıcı 3 Rly (sadece dizel) |
| 38 | Mini röle | Kabin Isıtıcı 2 Rly (sadece dizel) |
| 39 | Mini röle | HVAC Rly |
| 40 | Mini röle | ASD Rly |
Yer altı sigortaları (entegre güç modülü)
| Yuva | Akım amperi [A] | Açıklama |
| 1 | Mikro Röle | Silecek Açık / Kapalı Rly |
| 2) | Mikro Röle | Silecek Yüksek / Düşük Rly |
| 3) | Mikro Röle | Kornanın Rölesi |
| 4 | Mikro Röle | Arka sis lambası cihazı (sadece BUX) |
| 5 | Mikro Röle | Lt T-Tow Stop / Turn Rly |
| 6 | Mikro Röle | Rt T-Tow Stop / Turn Rly |
| 7 | Mikro Röle | Park lambası Rly |
| 8 | 10 | Park lambası Lt |
| 9 | 10 | Park lambası T-Tow |
| 10 | 10 | Rt Park lambası |
| 11 | Mini röle | Rad Fan Hi Rly |
| 12 | 20 | FCM Batt # 4 |
| 13 | 20 | FCM Batt # 2 |
| 14 | 20 | Ayarlanabilir pedallar |
| 15 | 20 | Sis farları Ft |
| 16 | 20 | Korna |
| 17 | 20 | Arka sis lambaları |
| 18 | 20 | FCM Batt # 1 |
| 19 | 20 | Lt T-Tow Stop / Turn |
| 20 | 20 | FCM Batt # 3 |
| 21 | 20 | Rt T-Tow Stop / Turn |
| 22 | 30 | FCM Batt # 1 |
| 23 | 50 | Rad Fan |
| 24 | Mini röle | Rad Fan Lo Rly |
| 25 | Mikro Röle | Ft Sis lambası Rly |
| 26 | Mikro Röle | Ayarlanabilir pedalı destek |
| 27 | 15 | IOD # 1 |
| 28 | 20 | IOD # 2 (ses) |
| 29 | 10 | ORC (Ateşleme R / .S) |
| 30 | 10 | ORC (Ateşleme R / O) |
Jeep Grand Cherokee (2008) – sigorta kutusu şeması
Üretim yılı: 2008.
Sigara lamba sigortası (güç prizi) Jeep Grand Cherokee (2008) motor bölmesindeki sigorta kutusunda F6 sigortasıdır.
İç sigortalar
Sigorta paneli, alt gösterge panelinin sol tarafında yer almaktadır.
| Yuva | Kartuş sigortası | Mini sigorta | Açıklama |
| 1 | 30 | Ses amplifikatörü (B +) | |
| 2) | 15 | Açılır tavan (B +) | |
| 3) | 10 | Isıtmalı ayna (EBL) | |
| 4 | 20 | Arka güç çıkışı (B +) | |
| 5 | 10 | HVAC ısıtma (R / O) (sadece komutan) | |
| 6 | Yedek (B +) | ||
| 7 | 20 | Kapı kilitleri (B +) | |
| 8 | 15 | Kontrol Kol Kilidi (B +) (ELV) | |
| 9 | 20 | Güç çıkışı (B +) | |
| 10 | 10 | Anahtar Çalıştırma Sadece Çıkışı (R / O) | |
| 11 | Yedek (B +) | ||
| 12 | 10 | Kapı değişiklikleri, mem. Anahtar lambaları, O / H, IP aydınlatma lambaları, torpido lambası (B +) | |
| 13 | 10 | Otomatik temizleme (R / A) | |
| 14 | 20 | Sigara Ltr (R / A) | |
| 15 | 10 | Lastik basıncı sensörleri (R / O) | |
| 16 | 10 | Direksiyon kontrol modülü (SCM), Diag. Konektör, küme (B +) | |
| 17 | 15 | Flipper Glass (B +) | |
| 19 | Yedek (R / S) | ||
| 20 | 10 | Uzaktan giriş modülü Sentry Key (SKREEM), küme (R / S) | |
| 21 | Yedek (gecikmeli Acc) | ||
| 22 | 15 | Arka silecek (B +) | |
| 23 | 10 | Enerji dağıtım merkezi (PDC), ana şanzıman kontrol modülü (FDCM), ön kontrol modülü (FCM) (R / S), A580 (R / S) | |
| 24 | 10 | Shifter Assy (BTSI), Trans. Şanzıman anahtarı, ESP / ABS, fren serbest bırakma bobini (R / S) |
