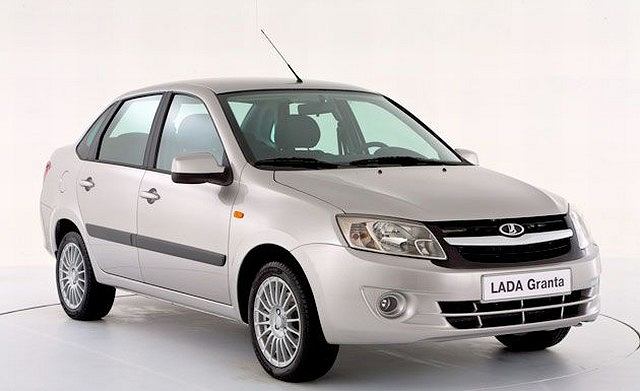

Lada Granta (2011-2021) – sigorta kutusu
Lada Granta – sigorta şeması
Üretim yılı: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Lada Granta’daki sigara çakmağı sigortası (güç prizi) kabin içindeki sigorta kutusunda 20, 25 veya 27 (15A) sigortadır.
Kabin
Ana sigorta ve röle kutusu, sürücünün tarafındaki torpidonun altında yer almaktadır.
Tip 1
| F1 | 15A Motor kontrol ünitesi;
Soğutma fanı elektrik rölesi; Yakıt enjektörleri. |
| F2 | 30A Elektrikli pencereler |
| F3 | Alarm 15A |
| F4 | 20A Ön cam silecekleri;
Hava yastığı. |
| F5 | 15A Röle (terminal 15) |
| F6 | 7.5A Geri vites lambaları |
| F7 | 7,5A Motor kontrol ünitesi |
| F8 | 25A Isıtmalı arka cam |
| F9 | 5A Sağ yan lambalar |
| F10 | 5A Sol yan lambalar |
| F11 | 5A Arka sis lambası |
| F12 | 7,5A Far, sağ projektör |
| F13 | 7,5A Far, sol projektör |
| F14 | 10A Far, sağ projektör |
| F15 | 10A Far, sol projektör |
| F 16 | 10A Sağ sis lambası |
| F17 | 10A Sol sis lambası |
| F18 | 20A Isıtmalı ön koltuklar;
Sigara çakmağı. |
| F19 | 10A ABS |
| F20 | 15A Klakson, sigara çakmağı;
Bagaj kilidi; Diagnostik prizi. |
| F21 | 15A Yakıt pompası;
Yakıt pompası sigortası. |
| F22 | 15A Merkezi kilit uzaktan kumandası |
| F23 | 10A Gündüz farları |
| F24 | 7,5 A Klima |
| F25 | 10A İç aydınlatma;
Fren lambaları. |
| F26 | 25A ABS |
| F27 | Yedek |
| F28 | Yedek |
| F29 | Yedek |
| F30 | Yedek |
| F31 | 50A Isıtmalı cam |
| F32 | 30A Elektrik direksiyonu;
İklimlendirme (iklimlendirme sigortası). |
Röleler
| K1 | Radyatör elektrikli fan rölesi |
| K2 | Radyatör elektrikli fan rölesi |
| K3 | Marş motoru ek rölesi |
| K4 | Ateşleme anahtarının boşaltma rölesi |
| K5 | Alarm rölesi |
| K6 | Koltuğun ısıtma rölesi;
Silecek rölesi. |
| K7 | Far rölesi |
| K8 | Klakson rölesi |
| K9 | Far rölesi |
| K10 | Isıtmalı arka cam ve dış aynalar rölesi |
| K11 | Ana ECM rölesi |
| K12 | Yakıt pompası rölesi |
| K13 | Geri vites lambası rölesi |
| K14 | Radyatör elektrikli fan rölesi |
| K15 | Ön cam ısıtma rölesi |
| K16 | Ön cam ısıtma rölesi |
| K17 | Klima kompresörünün debriyaj rölesi |
Tip 2
Korumalı bileşenler
| F1 | 15A Ateşleme bobinleri, enjektörler, ECM |
| F2 | 30A Normal, Lux:
Gövde merkezi elektroniği; Sürücü kapısı modülü; Standart: Gündüz farları. |
| F3 | Alarm 10A |
| F4 | 15A hava yastığı kontrolörü |
| F5 | 7,5A Terminal 15 cihazları |
| F6 | 7,5A Geri vites lambası;
Otomatik şanzıman kontrolörü (Normal, Lux). |
| F7 | 7,5A Depo boşaltma valfi;
Kütle hava akış sensörü; Basınç sensörü; Aşama sensörü; Oksijen konsantrasyon sensörleri. |
| F8 | 7,5A Isıtmalı arka cam |
| F9 | 5A Sağ yan lambalar |
| F10 | 5A Yan lambalar;
Gösterge ve anahtar aydınlatması; Plaka aydınlatması; Bagaj aydınlatması; Eldiven kutusu aydınlatması. |
| F11 | 5A Arka sis lambası |
| F12 | 10A Far, sağ projektör, sağ projektör elektrik ayarı; |
| F13 | 10A Far, sol projektör, sol projektör elektrik ayarı; |
| F14 | 15A Bagajda sigara çakmağı |
| F15 | 10A Arka cam temizleyici, arka cam sprey |
| F 16 | 5A Normal, Lux:
Sürücü kapısı modülü; Standart: Yedek. |
| F17 | Yedek |
| F18 | Yedek |
| F19 | 20A Standart:
Kapı kilidi; Normal, Lux: Yedek. |
| F20 | Yedek |
| F21 | 10A Far, sağ projektör |
| F22 | 10A Far, sol projektör |
| F23 | 10A Normal, Lux:
Sağ sis lambası; Standart: Yedek. |
| F24 | 10A Normal, Lux:
Sol sis lambası; Standart: Yedek. |
| F25 | 15A Isıtmalı ön koltuklar |
| F26 | ABS kontrol ünitesi 5A |
| F27 | Sigara çakmağı 15A |
| F28 | 15A Yakıt pompası |
| F29 | 20A Gövde merkezi elektroniği (Normal, Lux);
Ön cam sileceği, ön cam spreyi. |
| F30 | 10A DHO |
| F31 | 7,5 A Normal, Standart:
Klimanın debriyajı; Klima kontrolörü; Standart: Yedek. |
| F32 | 7,5A Fren lambası;
İç aydınlatma. |
| F33 | ABS kontrol ünitesi 25A |
| F34 | 5A Gösterge seti;
Diagnostik prizi. |
| F35 | 10A Normal, Lux:
Gövde merkezi elektroniği; Standart: Yedek. |
| F36 | 10A Sesli sinyal |
| F37 | 10A Multimedya sistemi |
| F38 | Yedek |
| F39 | Yedek |
| F40 | Yedek |
| F41 | Yedek |
| F42 | 30A Standart:
Elektrikli pencereler; Normal, Lux: Yedek. |
| F43 | 50A Normal, Lux:
AMT kontrolörü; Standart: Yedek. |
| F44 | 30A Elektrik ısıtıcı fan;
Otomatik iklimlendirme sistemi kontrolörü (Normal, Lux). |
| F45 | 25A Isıtmalı arka cam |
| F46 | Yedek |
2019 modelleri için sigorta tanımlama detayları
| F1 | 15A Düşük hızda radyatör elektrikli fan rölesi K18 (klimalı versiyonda);
Yüksek hızda radyatör elektrikli fan rölesi K4; Klima kompresörünün debriyaj rölesi K10 (klimalı versiyonda). |
| 15A Motor yönetim sistemi kontrolörü | |
| 15A Silindirik enjektörler, ateşleme bobinleri 2 × 2 (8 valfli motorlar için);
Ateşleme bobinleri (16 valfli motorlar için). |
|
| F2 | 7,5A Emme manifoldunun kelebek valfi (16 valfli motor 21127 için);
Emme valfi. |
| 7,5А Oksijen sensörleri, aşama sensörü (16 valfli motor için);
Kütle hava akış sensörü (8 valfli motor veya 16 valfli motor 21126 için). |
|
| Anahtar 7,5А AMT (AMT kontrolörü ile versiyonda) | |
| 7.5А Lastik basıncı izleme sistemi kontrol ünitesi (sınıf 30) (YEDİK) | |
| F3 | 5A Antiblokaj sistemi kontrolörü/kararlılık kontrolörü |
| F4 | 15A Hava yastığı kontrolörü |
| F5 | 7,5A Marş motoru rölesi K2;
Otomatik şanzıman kontrolörü; Ateşleme anahtarının boşaltma rölesi K1. |
| 7,5А Koltuk ısıtma rölesi K13 (seçenek);
Isıtmalı arka cam rölesi KB; Isıtmalı ön cam rölesi K14 (seçenek). |
|
| 7,5A Yakıt pompası rölesi K12 | |
| 7,5A Elektrikli ısıtmalı ön cam kontrol ünitesi | |
| 7.5A Motor yönetim sistemi kontrolörü | |
| 7,5A Ses sistemi; Elektrik direksiyonu kontrolörü; Silecek anahtarı; Gövde elektronik kontrol ünitesi (seçenek); ERA-GLONASS terminali kilidi; Debriyaj pedalı anahtarı (manuel şanzıman için); Fren pedalı anahtarı; Gösterge seti; Kapı kilidi sistemi kontrolörü (seçenek); Sürücü kapısı kilidi anahtarı; |
|
| F6 | 5A Isıtmalı aynalar |
| F7 | 10A Far, sağ taraf |
| F8 | Far, sol taraf 10A |
| F9 | 5A Sağ yan lambalar |
| F10 | 5A Sol yan lambalar, |
| 5A Plaka lambaları;
Bagaj lambası (isteğe bağlı). |
|
| 5A Gösterge ve anahtar aydınlatması | |
| F11 | 5A Arka sis lambası |
| F12 | 10A Far, sağ taraf |
| F13 | 10A Far, sol taraf |
| F14 | 20A Gövde merkezi elektroniği |
| 20A Isıtmalı arka cam (seçenek);
Sprey cam; Ön cam sileceği. |
|
| 20A Direksiyon sütunu silecek anahtarı | |
| F15 | 10A Arka cam sileceği;
Arka cam spreyi. |
| F 16 | 7,5 A Sinyal lambaları;
Geri vites lambası; Park sistemi kontrolörü (seçenek). |
| F17 | 5A Kapı kilidi sistemi kontrol ünitesi |
| F18 | Bagaj kilidi aktüatör anahtarı 5/15/20A;
Bagaj kilidi aktüatör kontrol rölesi; Bagaj aydınlatması; Kapı kilidi sistemi kontrol ünitesi. |
| F19 | Yedek |
| F20 | Yedek |
| F21 | 15A Yakıt pompası motoru |
| F22 | 7,5A Fren lambası anahtarı;
Fren lambaları; Ek fren lambası sinyali. |
| 7,5A Antiblokaj sistemi kontrolörü;
Kararlılık kontrol sistemi (ABS / ESP); AMT kontrolörü (isteğe bağlı). |
|
| F23 | 5A Gösterge seti |
| Diagnostik prizi 5A | |
| F24 | 10A Klakson rölesi K8 |
| 10A sesli sinyal | |
| F25 | 15A Kabin içinde ek cihazları bağlamak için soket;
Sigara çakmağı. |
| F26 | Ses sistemi 10A |
| 10A Ateşleme boşaltma rölesi K1 | |
| F27 | 10A Sis lambası, sağ taraf |
| F28 | 10A Sis lambası, sol taraf |
| F29 | 15A Isıtmalı ön koltuklar |
| F30 | 10A Gündüz farları |
| F31 | 10A Gövde merkezi elektroniği: sinyal lambaları; gövde elektronik ünitesinin beslemesi; gündüz farları |
| F32 | 30A Gövde merkezi elektroniği: elektrikli pencereler; kapı ve bagaj kilitleri; yağmur sensörü; eldiven kutusu aydınlatması; bagaj lambası; iç aydınlatma; |
| F33 | 5A Sürücü kapısı modülü |
| F34 | 7,5А Klima debriyajı (klimalı veya iklimlendirme versiyonunda) |
| 7,5 A Otomatik ısıtma kontrol sistemi kontrolörü | |
| F35 | 15A Otomatik şanzıman kontrolörü |
| 15A Otomatik şanzıman kontrolü tahriki | |
| F36 | 15A Alarm: röle K15; röle K16 |
| F37 | Bagaj kilidi aktüatör anahtarı 5/15/25A;
Bagaj kilidi aktüatör kontrol rölesi; Bagaj aydınlatması; Kapı kilidi sistemi kontrol ünitesi. |
| F38 | 10A Gündüz farları |
| F39 | 15A Bagajda ek cihazları bağlamak için soket (isteğe bağlı) |
| F40 | 10A Römork aydınlatma prizi için |
| F41 | 50A Isıtmalı ön cam |
| F42 | 30A Isıtmalı dış aynalar |
| 30A Isıtmalı arka cam | |
| F43 | Kontrol 50A Т |
| F44 | 30A Elektrik ısıtıcı fan (isteğe bağlı) |
| 30A Otomatik iklimlendirme sistemi kontrolörü (isteğe bağlı) | |
| F45 | 30A Ön kapılardaki elektrikli pencereler |
| 30A Dış aynaların kontrolü (isteğe bağlı) | |
| F46 | Yedek |
Röleler
| К1 | Ateşleme anahtarının boşaltma rölesi |
| K2 | Marş motoru ek rölesi |
| KZ | Ön cam sileceği rölesi;
Otomatik marş rölesi (isteğe bağlı). |
| K4 | Radyatör fanının maksimum hız rölesi |
| K5 | Dönüş ve alarm rölesi;
Röle K15A (otomatik marş) (isteğe bağlı). |
| KB | Isıtmalı arka cam rölesi;
Elektrikli cam rölesi. |
| K7 | Far rölesi |
| К8 | Klakson rölesi |
| K9 | Far rölesi |
| K10 | Klima kompresörünün debriyaj rölesi (klimalı versiyon) |
| K11 | Ana ECM rölesi |
| К12 | Yakıt pompası rölesi |
| К13 | Koltuk ısıtma rölesi (isteğe bağlı) |
| K14 | Isıtmalı ön cam rölesi (isteğe bağlı) |
| К15 | Geri vites lambası için röle |
| К16 | Klima rölesi |
| К17 | Otomatik marş modunda radyatör fanı rölesi |
| K18 | Düşük hızda radyatör fanı rölesi |
Motor bölmesi
Kutu, akünün yanında yer almaktadır.
Açıklama
Tip 1
- 30A Far veya ana röle, kabin montaj kutusundaki F1 ve F21 sigortaları ile korunan devreler 50A Isıtmalı ön cam;
- Jeneratör 60A;
- Jeneratör 60A;
- 30 / 40A Isıtıcı fan;
- 50A Elektromekanik direksiyon;
- 60A ABS bloğu.
Tip 2
- Jeneratör 60A;
- Jeneratör 60A;
- 30/40A Radyatör fanı;
- 40A ABS/ESP;
- 25A ABS/ESP;
- Elektrik direksiyonu kontrolörü 50A.
Tip 3
- 30A Far veya ana röle, kabin montaj kutusundaki F1 ve F21 sigortaları ile korunan devreler;
- Jeneratör 60A;
- Jeneratör 60A;
- Isıtıcı fan 30A (fırın sigortası için sübvansiyon);
- 50A Elektrikli direksiyon.
