Sigorta ve Röle Şeması – Maruti Suzuki Swift DZire



Motor bölmesindeki sigortalar

Numara	Ampere [A]	Açıklama
(1)	100	FL1 (Benzin)
	120	FL1 (Dizel)
(2)	100	FL2
(3)	100	FL3
Reklam
(4)	50	FL4
(5)	80	FL5
(6)	100	FL6
(7)	50	Ateşleme anahtarı -2
(8)	7,5	ECM
(9)	15	Otomatik şanzıman rölesi
(10)	—	Boş
(11)	10	Hava kompresörü
(12)	15	FI (Benzin)
(13)	30	FI (Dizel)
(14)	60	Direksiyon yardımı
(!5)	30	Radyatör fanı
(16)	40	ABS motoru
(17)	30	Fanlar
(18)	30	Marş motoru
(19)	—	Boş
(20)	30	Aksesuarlar
(21)	—	Boş
(22)	15	Ön far (sol)
(23)	25	ABS kontrol modülü
Reklam
(24)	15	Ön far (sağ)
(25)	20	Ön sis farı
(26)	—	Boş
(27)	40	Ateşleme anahtarı
(28)	7,5	Marş sinyali
(29)	10	INJ DRV (Dizel)
(30)	10	FL 2 (Dizel)
(31)	15	F/P (Dizel)

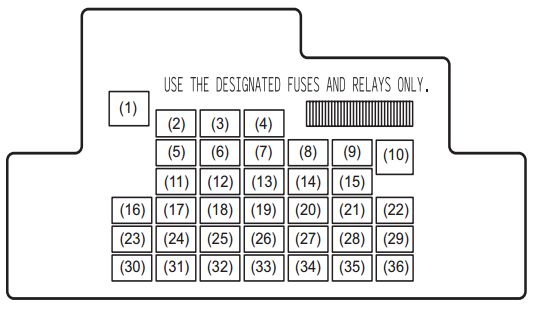

Gösterge panelinin altındaki sigortalar

Anahtarsız başlatma sistemi olan araç!

Numara	Ampere [A]	Açıklama
(1)	30	Koltuk
(2)	20	Pencere beslemesi
(3)	20	Direksiyon kilidi
(4)	20	Arka nem alma
(5)	—	Boş
(6)	—	Boş
Reklam
(7)	—	Boş
(8)	7,5	Marş sinyali
(9)	15	ACC-2
(10)	30	Pencere beslemesi
(11)	10	Acil durum lambaları
(12)	7,5	Boş
(13)	15	Ateşleme bobini
(14)	10	ABS kontrol modülü
(15)	15	ACC
(16)	—	Boş
(17)	15	Klima
(18)	10	Fren lambaları
(19)	10	Hava yastığı
(20)	10	Rezerv lambası
(21)	15	Arka silecek/sprinkler
(22)	25	Ön silecek
(23)	7,5	Karşılamalı ışık
(24)	—	Boş
(25)	7,5	Arka sis lambası
(26)	—	Boş
(27)	7,5	Ateşleme sinyali-1
(28)	15	Radyo 2
Reklam
(29)	10	ACC 3
(30)	15	Radyo
(31)	10	Arka lamba
(32)	20	D/L
(33)	7,5	Fren lambası anahtarı/fren anahtarı
(34)	10	Kilometre sayacı
(35)	7,5	Ateşleme sinyali-2
(36)	—	Boş

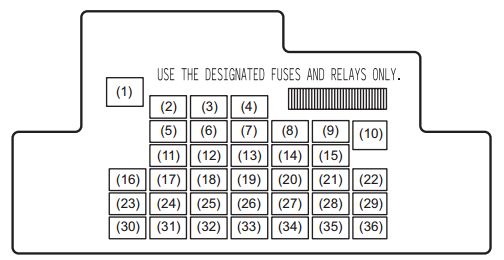

Anahtarsız başlatma sistemi olmayan araç!

Numara	Ampere [A]	Açıklama
(1)	30	Koltuk
(2)	—	Boş
(3)	—	Boş
(4)	20	Arka nem alma
(5)	—	Boş
(6)	—	Boş
(7)	—	Boş
(8)	7,5	Marş sinyali
(9)	15	ACC-2
(10)	30	Pencere beslemesi
(11)	10	Acil durum lambaları
(12)	—	Boş
(13)	15	Ateşleme bobini
(14)	10	ABS kontrol modülü
(15)	15	ACC
(16)	—	Boş
(17)	15	Klima
(18)	10	Fren lambaları
(19)	10	Hava yastığı
(20)	10	Rezerv lambası
(21)	15	Arka silecek ve püskürtücü
Reklam
(22)	25	Ön silecek
(23)	7,5	Karşılamalı ışık
(24)	—	Boş
(25)	7,5	Arka sis lambası
(26)	—	Boş
(27)	7,5	Ateşleme sinyali-1
(28)	—	Boş
(29)	—	Boş
(30)	15	Radyo
(31)	10	Arka lamba
(32)	20	D/L
(33)	7,5	Fren lambası anahtarı/fren anahtarı
(34)	10	Kilometre sayacı
(35)	7,5	Ateşleme sinyali-2
(36)	—	Boş
