Mercedes-Benz CLS W219 (2004-2010) – sigorta kutusu

Demir Emre

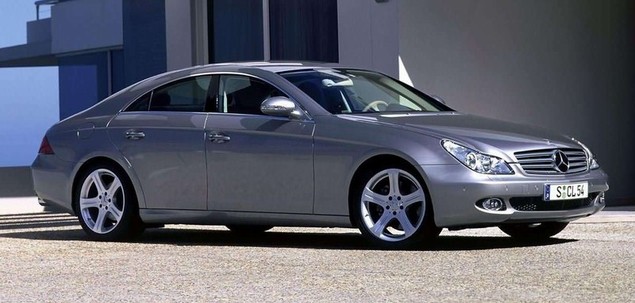

Mercedes-Benz CLS Class w219 (2004-2010) – sigorta kutusu şeması

Üretim yılı: 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Mercedes CLS W219 (2004-2010) sigara çakmağı (güç prizi) sigortası motor bölmesindeki sigorta kutasında 54 numaralı sigortadır.

Bagajdaki sigorta kutusu

Mercedes-Benz CLS-Class W219 – sigorta şeması – bagaj
Nr Amp [A] Açıklama
1 30 Ön yolcu koltuğu ayar anahtarı;

Sürücü koltuğu elektrikli ayar anahtarı (2007 durumu);

Bellekli sürücü tarafı ön koltuk ayar kontrolörü.
2 30 Sürücü koltuğu elektrikli ayar anahtarı;

Yolcu koltuğu elektrikli ayar anahtarı (2007 durumu);

Bellekli yolcu tarafı ön koltuk ayar kontrolörü.
3 7,5 TPM [RDK] (lastik basıncı izleme);

PTS kontrol ünitesi (Parktronic);

Navigasyon işlemcisi;

Kombine TV alıcısı (analog/dijital).
4 20 156.983 (CLS 55 AMG) ve 272.985 motoru hariç:

Yakıt pompası, bir yakıt pompası rölesi ile korunmaktadır.
Reklam
7,5 113.990 (CLS 55 AMG) motoru için:

Hava kompresörü radyatör devri pompası

bir devridaim pompası rölesi ile korunmaktadır.
5 – Yedek röle 2
6 40 Ses kapısı kontrol ünitesi
7 15 Arka silecek rölesi
8 7,5 Sol anten amplifikatörü;

Korna;

Ekstra bataryalı uyarı sinyali;

ATA [EDW] eğim sensörü.
9 25 Asılı kontrol paneli kontrol ünitesi
10 40 Isıtmalı arka cam
11 20 –
12 15 ABD versiyonu:

Bagaj prizi
13 15 İç priz
14 – –
15 10 Yakıt kapağı motoru CL [ZV]
16 20 HS [SIH] ve koltuk havalandırma kontrol ünitesi
17 20 –
18 20 –
19 20 Multi-contour koltuk hava pompası
20 7,5 Arka cam perde rölesi
Röle
A Yakıt pompası rölesi

(113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG), 272.985 hariç);

Hava kompresörü radyatör devri pompası rölesi

(113.990 (CLS 55 AMG));
B Röle 2, terminal 15R
Reklam
C Yedek röle 2
D Yedek
E Isıtmalı arka cam rölesi
F Röle 1, terminal 15R
G Yakıt deposu kapağı polarite değiştirme rölesi 1
H Yakıt deposu kapağı polarite değiştirme rölesi 2

Gösterge paneli sigorta kutusu

Mercedes-Benz CLS-Class w219 – sigorta şeması – gösterge paneli
Nr Amp [A] Açıklama
21 30 Sağ arka kapı kontrolörü
22 30 Sağ ön kapı kontrolörü
23 30 Bellekli yolcu tarafı ön koltuk ayar kontrol ünitesi
24 25 Arka modül Keyless Go kontrol ünitesi;

Sol arka kapı Keyless Go kontrol ünitesi;

Sağ arka kapı Keyless Go kontrol ünitesi.
25 20 Statik ısıtıcı (STH)
5 Statik ısıtıcı için poliswitch sigortası ile daha fazla korunmaktadır:

STH uzaktan kumanda alıcısı.
26 7,5 CD değiştirici
27 – Yedek
Reklam
28 15 Radyo
5 Radyo kontrol paneli ve navigasyon ünitesi;

Servis ünitesi, ekran ve COMAND kontrolörü.
29 7,5 Direksiyon sütunu modülü;

Farların döner anahtarı;

EIS [EZS] kontrolörü.
30 7,5 Veri bağlantısı bağlantısı
31 5 Üst merkezi kontrol ünitesi;

Ara yüklerin devre dışı bırakma rölesi (2007’ye kadar).
32 30 Sol arka kapı kontrolörü
33 30 Sol ön kapı kontrolörü
34 30 Bellekli sürücü tarafı ön koltuk ayar kontrol ünitesi.
35 5 WSS (Ağırlık Algılama Sistemi) kontrol ünitesi
36 25 HS [SIH] ve koltuk havalandırma kontrol ünitesi;

Sağ SAM kontrol ünitesi.
37 15 AIRmatic ADS kontrol ünitesi
38 7,5 NECK-PRO başlık rölesi
39 5 Aşağı kontrol paneli
40 10 HS [SIH] ve koltuk havalandırma kontrol ünitesi
41 5 Kapı merkezi kontrol ünitesi
42 7,5 ME-SFI [ME] kontrol ünitesi

Sürücü tarafı SAM kontrol ünitesi ile

sigorta modülü ve röle.

Motor bölmesindeki sigorta kutusu

Mercedes-Benz CLS-Class w219 – sigorta kutusu şeması – motor bölmesi
Nr Amp [A] Açıklama
43 15 M156, M272, M273 için:

ME-SFI [ME] kontrol ünitesi;

Sigorta ve röle modülü ile arka SAM kontrol ünitesi;

M642 için:

CDI kontrol ünitesi;

Sigorta ve röle modülü ile arka SAM kontrol ünitesi;

M113 için:

ME-SFI [ME] kontrol ünitesi;

Sigorta ve röle modülü ile arka SAM kontrol ünitesi;

Yakıt pompası rölesi;

Hava enjeksiyon rölesi.
44 15 M642 için geçerlidir:

CDI kontrol ünitesi.
45 7,5 AIRmatic ADS kontrol ünitesi
46 7,5 5 vitesli otomatik şanzıman (NAG):

ETC [EGS] kontrol ünitesi;

7 vitesli otomatik şanzıman:

Elektrik kontrol ünitesi (VGS).
47 5 ESP kontrol ünitesi
Reklam
48 7,5 Sistem koruma kontrol ünitesi
49 7,5 Sol ön acil gerilim sarıcı (2007’den itibaren);

Sağ ön acil gerilim sarıcı (2007’den itibaren);

Güvenlik sistemleri kontrol ünitesi (2007’ye kadar);

Ön yolcu koltuğu dolu ve çocuk koltuğu tanıma sensörü (2007’ye kadar);

NECK-PRO başlık rölesi (2006).
50 5 VICS güç ayrımı noktası
51 5 –
52 7,5 Kapı içi aydınlatma anahtarı;

Gösterge seti;

Döner anahtar farlar;

Bi-xenon far:

Farların ışık ayarı kontrol ünitesi.
53a 15 Fanfare korna rölesi
53b 15 Fanfare korna rölesi
54a 15 Işıklı sigara çakmağı
54b 15 Işıklı sigara çakmağı
55 7,5 ICS güç ayrımı noktası
56 40 Cam sileceği motoru
57 25 M156, M272, M273 için:

ME-SFI [ME] kontrol ünitesi;

Sigorta ve röle modülü ile arka SAM kontrol ünitesi;

M642 motoru için:

CDI kontrol ünitesi;

Sigorta ve röle modülü ile arka SAM kontrol ünitesi.
58 15 Üfleme kontrol valfi (2007’ye kadar);

272 motoru için:

AAC ile entegre fan motoru kontrolü (2007’ye kadar);

ABD versiyonu:

Aktif karbonlu depo kapama valfi (2007’ye kadar);

Aktif karbonlu filtre kapama valfi (2007’ye kadar);

M642 motoru için geçerlidir:

CDI kontrol ünitesi (2006)

M113, M156, M272, M273 motorları için:

Silindir 1 ateşleme bobini

Silindir 2 ateşleme bobini

Silindir 3 ateşleme bobini

Silindir 4 ateşleme bobini

Silindir 5 ateşleme bobini

Silindir 6 ateşleme bobini

Silindir 7 ateşleme bobini

Silindir 9 ateşleme bobini

M113 motoru için geçerlidir:

TWC [CAT] sonrası sol O2 sensörü;

TWC [CAT] sonrası sağ O2 sensörü.
59 15 Marş motoru rölesi
60 10 113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG) motorları için geçerlidir:

Yağ radyatörü fanı.
61 40 Elektrik hava pompası
62 30 Yedek röle
63 15 –
64 7,5 Döner far anahtarı;

Otomatik konfor klima kontrol paneli;

Gösterge seti (2007’ye kadar);

AAC [KLA] kontrol ve yönetim grubu (2007’ye kadar).
65 20 EIS [EZS] kontrolörü;

Elektrikli direksiyon kilidi kontrolörü.
66 7,5 Sol direksiyonlu araçlar için geçerlidir:

Sağ ön far grubu;

Sağ direksiyonlu araçlar için geçerlidir:

Sol ön far grubu;

Bi-xenon far grubu:

HRA güç modülü
67 10 Stop farı anahtarı
Röle
J Röle 87, motor
K. Terminal 87 rölesi, şasi
L Marş motoru rölesi
M Yedek röle
N Terminal 15 rölesi
O Fanfare korna rölesi
P Terminal 15R rölesi
Reklam
R Hava pompası rölesi

(113.990 (CLS 55 AMG) ve 156.983 (CLS 63 AMG) motorları hariç);

Yağ radyatörü fanı rölesi

(sadece 113.990 (CLS 55 AMG) ve 156.983 (CLS 63 AMG) motorları için).
S AIRmatic rölesi (yarı aktif hava süspansiyonu)

Ön sigorta kutusu

Önde

Mercedes-Benz CLS-Class W219 – sigorta şeması – sigorta kutusu (önde)

Arka

Mercedes-Benz CLS-Class W219 – sigorta şeması – sigorta kutusu (arka)
Nr Amp [A] Açıklama
68 200 PTC direnç amplifikatörü (1.6.06’dan itibaren)
69 150 –
70 150 Ek batarya rölesi (31.5.06’ya kadar)
71 150 AAC ile entegre fan motoru kontrolü
72 50 SBC hidrolik ünitesi (31.5.06’ya kadar)
ESP kontrol ünitesi (1.6.06’dan itibaren)
73 40 SBC hidrolik ünitesi (31.5.06’ya kadar)
ESP kontrol ünitesi (1.6.06’dan itibaren)
74 40 AIRmatic rölesi
75 40 Sağ SAM kontrol ünitesi
76 40 Sağ ön acil gerilim sarıcı (1.6.06’dan itibaren)
77 40 Isıtma sistemlerinin devri daimi kontrol ünitesi

Arka sigorta kutusu

Önde

Mercedes-Benz CLS-Class W219 – sigorta kutusu şeması – arka sigorta kutusu (önde)

Arka

Mercedes-Benz CLS-Class W219 – sigorta şeması – önceden hazırlanmış sigorta kutusu (arka)
Nr Amp [A] Açıklama
78 200 Sürücü tarafı SAM kontrol ünitesi ile

sigorta ve röle modülü
79 200 Arka SAM kontrol ünitesi ile sigorta ve

röle modülü
80 150 SAMcontrol kontrolörü ile sigorta modülü ve

röle modülü
81 150 İç sigorta kutusu
82 150 AMG Araçları:

FP sigortası (F82A);

Hava enjeksiyon sigortası (F82B).
F82A 30 Sol yakıt pompası kontrolörü;

Sağ yakıt pompası kontrolörü.
F83B 40 Hava enjeksiyon rölesi
83 30 –
84 5 Akkor sensörü (2007’den itibaren);

Akü kontrol ünitesi (2007’ye kadar).
85 5 Sesli kontrol sistemi (VCS [SBS]);

Evrensel taşınabilir arayüz CTEL (UPCI [UHI]);

Japon versiyonu:

GPS alıcı kontrol ünitesi;

Mikrofon seti kontrol ünitesi;

ABD versiyonu:
CTEL [TEL] dengeleyici;

E-net veri dengeleyici.
86 5 ABD versiyonu:

SDAR kontrol ünitesi (2007’ye kadar).
87 30 Dinamik koltuk kontrolü için hava pompası
88 30 TLC [HDS] kontrol ünitesi
89 40 –
Reklam
90 40 Sol ön acil gerilim sarıcı

(2007 durumu)
91 30 272.985 motoru ile geçerlidir:

Yakıt pompası kontrol ünitesi (2007 durumu)
