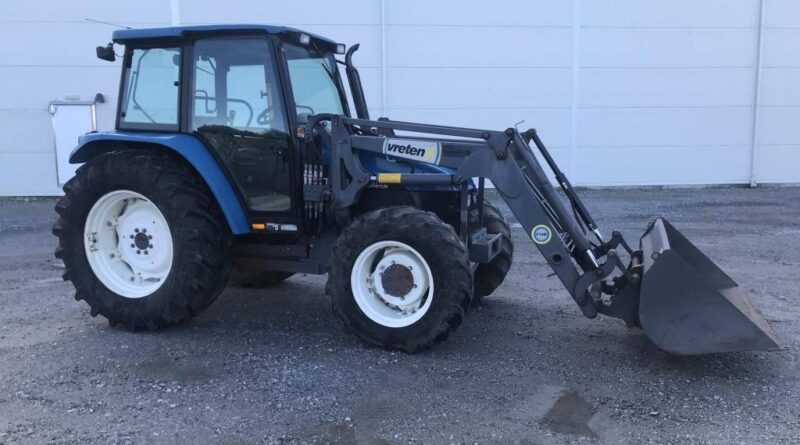

New Holland TL70, TL80, TL90, TL100 – sigorta kutusu
New Holland TL70, TL80, TL90, TL100 – sigorta şeması
Üretim yılı:
Kabinsiz
Kabinli
| Nr | Amper [A] | Açıklama |
| 1 | 10 | Power Shuttle ile:
Power Shuttle devresi, (+ buton). |
| 2 | 5 | Power Shuttle ile:
2 hız devresi; Power Shuttle ile: Power Shuttle, (+ buton). |
| 3 | 5 | Ön sağ ve arka sol konum lambaları |
| 4 | 5 | Ön sol ve arka sol konum lambaları;
Gösterge ve gösterge paneli aydınlatması. |
| 5 | 15 | Kabinsiz:
Ön çalışma lambaları ızgaralı; Kabinli: Alt ön çalışma lambaları. |
| 6 | 15 | Kabinli:
Arka çalışma lambaları. |
| 7 | 15 | Farlar |
| 8 | 15 | Park lambaları |
| 9 | 5 | Kabinli Power Shuttle ile:
Power Shuttle devresi, (+ akü); Kabinli: Hidrolik kaldırma devresi; Kabinli ve Power Shuttle ile: hidrolik kaldırma devresi ve Power Shuttle, (+ akü). |
| 10 | 15 | Kabinsiz:
Acil durum lambaları |
| 25 | Kabinli:
Sinyal lambaları; Acil durum lambaları. |
|
| 11 | 15 | Klaksiyon;
Güç prizi; Buzzer (Power Shuttle ile); Ateşleyici (kabinli); Uyarı döner lambası (kabinli); Üst aydınlatma (kabinli Power Shuttle ile); Radyo (kabinli Power Shuttle ile); Uyarı lambası. |
| 12 | 10 | + aletler;
Koltuk güvenlik devresi; Römork freni. |
| 13 | 5 | Motor devre dışı bırakma elektromanyetikleri |
| 14 | 5 | Kabinli:
Hidrolik kaldırma devresi, (+ buton). |
| 15 | 10 | Kabinsiz:
Arka çalışma lambası; Kabinli: Arka ve ön cam silecekleri; Ön ve arka cam silecek pompası |
| 16 | 5 | Çökelti filtresi devresi;
Klimanın kompresör devresi (kabinli) |
| 17 | 10 | 4WD devresi;
Difransiyel kilidi; Fren lambası (kabinli). |
| 18 | 5 | Güç alımı için arka bağlantı devresi |
| 19 | 15 | Kabinli:
Üst ön çalışma lambaları. |
| 20 | 10 | Kabinsiz:
Sinyal lambaları. |
| 5 | Kabinli:
Dijital alet devresi |
|
| 21 | 10 | Fren lambaları;
Koltuk (kabinli). |
| 22 | 25 | Kabinli:
Fan grubu; Radyo. |
| 23 | 5 | Marş motoru güvenlik devresi |
| 24 | 15 | Termostart |
| Röle | ||
| I | Motor marş rölesi 70A | |
| II | 4WD elektroidrolik röle devresi. | |
| III | Konum lambaları rölesi | |
| IV | ayrılmış | |
| V | Park lambaları rölesi | |
| VI | Kabinli:
Yan ve arka lambalar devresi rölesi. Kabinsiz: Elektronik uyarı lambası. |
|
| VII | Difransiyel kilidi;
Fren lambaları devresi rölesi. |
|
| VIII | Kabinli:
Ön ve üst çalışma lambaları rölesi |
|
| IX | 2 hız şanzıman devresi rölesi | |
| X | Difransiyel kilidi devresi rölesi | |
| XI | Kabinli:
Ön ve alt çalışma lambaları devresi rölesi. |
|
| XII | Kabinli:
Arka çalışma lambaları devresi rölesi. |
|
| A | – | |
| B | Kabinli:
Klimanın devresi rölesi. |
|
| C | Difransiyel kilidi devresi rölesi | |
| D | Fren lambaları devresi rölesi | |
| E | Römork freni devresi rölesi | |
| F | PTO elektroidrolik devresi rölesi | |
| G | PTO elektroidrolik devresi rölesi | |
| H | Römork freni devresi rölesi | |
| Nr | Amper [A] | Açıklama |
| 1 | 40 | Güç prizi 40A. |
| 2 | 40 | Sigortalar 3, 4, 7, 8, 9, 10, 11 |
| 3 | 50 | Sigortalar 1, 2, 12, 13, 14, 15, 16, 17, 18, 20, 21, 22, 23, 24;
Marş motoru devresi. |
| 4 | 50 | Kabinli:
Sigortalar 5, 6, 19, 25, 26 (çalışma lambaları) |
