Nissan Navara D40 (2004-2015) – sigorta kutusu

Demir Emre

Bu makalede, Nissan Navara D40 (2004–2015) sigorta kutusunun diyagramlarını bulacaksınız, aracın içindeki sigorta panellerinin konumunu öğrenecek ve her sigortanın atamasını (sigorta düzeni) öğreneceksiniz.

Sigorta ve Röle Şeması – Nissan Navara D40

Aşağıdaki yıllarda üretilen araçlarla ilgilidir:

2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

İç Mekandaki Sigorta Kutusu

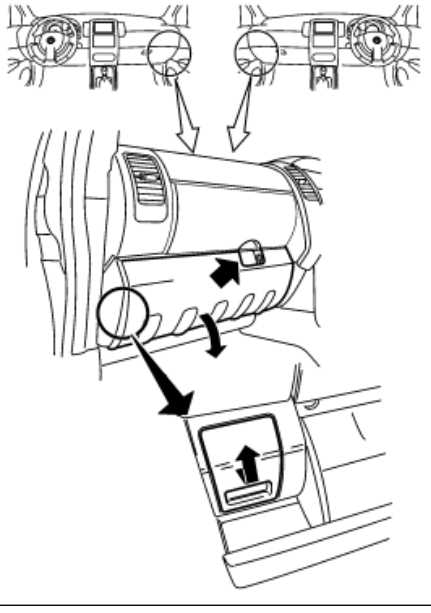

Sigorta paneli, torpido gözü arkasındaki kapağın arkasındadır. Torpido gözünü açın ve sigorta kutusunun kapağını çıkarmak için çekin.

Nissan Frontier (2004-2014) - sigorta kutusu

Arka

Nissan Frontier (2004-2014) - sigorta kutusu

Numara Amper [A] Açıklama
1 10 BCM (gövde kontrol modülü), ECM (motor kontrol modülü)
2 –  –
3 10 Difransiyel kontrol ünitesi, difransiyel kilit modu anahtarı
4 10 Ses, BCM (gövde kontrol modülü), uydu radyo alıcısı
Reklam
5 20 2010-2014: Güç prizi
15 2004-2009: Konsol güç prizi
6 10 Dış ayna uzaktan kontrol anahtarı
7 15 2004-2009: Üst ön güç prizi
8 10 Ön hava kontrolü, ön fan motoru rölesi
9 –  –
10 –  –
11 –  –
12 10 ASCD fren anahtarı, ısıtmalı koltuk rölesi, veri bağlantı konnektörü, stop lambası anahtarı, sonar sistemi, otomatik şanzıman kontrol sistemi, ses
13 10 Hava yastığı teşhis sensör ünitesi, yolcu sınıflandırma sistemi kontrol ünitesi
14 10 Kombine gösterge, otomatik karartma özelliğine sahip iç dikiz aynası
15 10 Kombine anahtar
16 10 Isıtmalı koltuk rölesi
17 15 Ses amplifikatörü, uydu radyo alıcısı
18 10 BCM (gövde kontrol modülü), yük lambası rölesi, oda/harita ön lambası, ateşleme anahtarı aydınlatması, 2. sıradaki oda lambası, fren kontrol sistemi, dört tekerlekten çekiş
19 10 Otomatik karartma özelliğine sahip dikiz aynası, kombine gösterge, veri bağlantı konnektörü, diferansiyel kilidi kontrol ünitesi, ön hava kontrolü, lastik basıncı izleme sistemi
20 10 Stop lambası rölesi, stop lambası anahtarı
21 10 Direksiyon açısı sensörü, transfer kontrol ünitesi, BCM (gövde kontrol modülü), iç oda lambası, elektrikli kilit sistemi, NVIS, araç güvenlik sistemi
22 10 Otomatik şanzıman ünitesi
Röle
Reklam
R1  –
R2 Aksesuarlar


Motor Bölmesi Sigorta Kutusu №1

Sigorta kutusunun kapağını, mandalı iterek ve kapağı kaldırarak çıkarın.

Okumak  Nissan Vanette (1999-2005) - sigorta kutusu
Şeması 2004-2010

Nissan Frontier (2004-2014) - sigorta kutusu

Numara Amper [A] Açıklama
32 10 Römork rölesi 2
33 –  –
34 10 Sağ far (yüksek)
35 10 Sol far (yüksek)
36 10 Kombine ön farlar
37 10 Kombine arka farlar, plaka lambası, anahtarların arka aydınlatması, römork rölesi 1
38 10 Geri vites lambası rölesi (otomatik şanzıman), römork rölesi 2
39 30 Ön silecek rölesi
40 15 Sol far (düşük), gündüz lambası rölesi 2
41 15 Sağ far (düşük)
42 10 Klima rölesi
43 15 Isıtmalı ayna rölesi
Reklam
44 –  –
45 10 Gündüz lambası rölesi 1
46 15 Arka camın nem alma rölesi
47 15 Arka camın nem alma rölesi
48 15 Yakıt pompası rölesi
49 10 Otomatik şanzıman ünitesi, debriyaj kilidi anahtarı, kilidi iptal etme anahtarı, debriyaj kilidi iptal rölesi 2
50 10 ABS, direksiyon açısı sensörü
51 10 Geri vites lambası rölesi (otomatik şanzıman), geri vites lambası anahtarı (manuel şanzıman)
52 20 Gaz kelebeği kontrol motoru rölesi
53 20 Motor kontrol modülü (ECM), ECM rölesi, NATS anten amplifikatörü
54 10 Hava akış sensörü, ısıtmalı oksijen sensörü
55 15 Enjektörler
56 20 Ön sis farları
Röle
R1 Arka camın nem alma rölesi
R2 Motor kontrol modülü (ECM)
R3 Düşük far
R4 Ön sis farı
R5 Marş
R6 Isıtmalı ayna
R7 Yüksek soğutma fanı
R8 Düşük soğutma fanı
Reklam
R9 Ateşleme
Şeması 2010-2014

Nissan Frontier (2004-2014) - sigorta kutusu

Numara Amper [A] Açıklama
32 10 Römork
33 –  –
34 10 Sağ far (yüksek), otomatik aydınlatma sistemi, araç güvenlik sistemi
35 10 Sol far (yüksek), otomatik aydınlatma sistemi, araç güvenlik sistemi
36 10 Kombine ön farlar
37 10 Kombine arka farlar, plaka lambası, anahtarların arka aydınlatması
38 10 Geri vites lambası rölesi (otomatik şanzıman), römork
39 30 Ön silecek rölesi
40 15 Sol far (düşük), gündüz lambası rölesi 2, otomatik aydınlatma sistemi, araç güvenlik sistemi
41 15 Sağ far (düşük), otomatik aydınlatma sistemi, araç güvenlik sistemi
42 10 Klima rölesi
43 15 Isıtmalı ayna rölesi
44 –  –
45 10 Gündüz lambası rölesi 1
46 15 Arka camın nem alma rölesi
47 15 Arka camın nem alma rölesi
48 15 Yakıt pompası rölesi
49 10 Otomatik şanzıman ünitesi, debriyaj kilidi anahtarı, kilidi iptal etme anahtarı, debriyaj kilidi iptal rölesi 2
50 10 ABS
51 10 Geri vites lambası rölesi (otomatik şanzıman), geri vites lambası anahtarı (manuel şanzıman), sonar sistemi, ses
52 20 Gaz kelebeği kontrol motoru rölesi
53 20 Motor kontrol modülü (ECM), ECM rölesi, NVIS
54 15 Hava akış sensörü, ısıtmalı oksijen sensörü
55 15 Enjektörler
56 20 Ön sis farları
57 –  –
Röle
R1 Arka camın nem alma rölesi
Reklam
R2 Düşük soğutma fanı
R3 Yüksek soğutma fanı
R4 Ateşleme


Motor Bölmesi Sigorta Kutusu №2

Sigorta kutusunun kapağını, mandalı iterek ve kapağı kaldırarak çıkarın.

Okumak  Nissan Teana (J31) (2003-2008) - sigorta kutusu

Nissan Frontier (2004-2014) - sigorta kutusu

Numara Amper [A] Açıklama
24 15 Ön fan motoru rölesi
25 10 Anahtar anahtarı
26 20 Alt ön güç prizi
27 15 Ön fan motoru rölesi
28 –  –
29 20 Ses
30 15 Jeneratör, kornanın rölesi
31 –  –
g 50 BCM (gövde kontrol modülü), otomatik anahtar 2
h 30 Elektrik freni (römork)
i 40 Soğutma fanı rölesi, ısıtmalı ayna rölesi
J 40 Ateşleme anahtarı, transfer kesme rölesi 1 ve 2
K –  –
L 30 2006-2014: ABS
40 2004-2005: ABS
m 30 Römork rölesi
n 40 2006-2014: ABS
30 2004-2005: ABS
Röle
R1 Korna



Motor Bölmesi Röle Kutusu

Sigorta kutusunun yanındadır.

Nissan Frontier (2004-2014) - sigorta kutusu

Numara Amper [A] Açıklama
57 10 Transfer kesme rölesi 1 ve 2, transfer kontrol ünitesi
58 10 4 tekerlekli vites anahtarı, transfer kontrol ünitesi
59 – 2006-2014: –
Reklam
60 15 2006-2014: BCM (gövde kontrol modülü), römork
Röle
R1 2006-2014: Römork sağ sinyali
R2 Transfer kesme rölesi 2 (dört tekerlekten çekiş ile)
R3 Gündüz lambası rölesi 2
R4 Stop lambası (iniş kontrolü ve yokuş kalkış yardımı ile)
2006-2014: Debriyaj kilidi iptal rölesi 1
R5 Gündüz lambası rölesi 1
R6 Yedek lambası (otomatik şanzıman ile)
2006-2014: Debriyaj kilidi iptal rölesi 2
R7 Ön fan motoru
R8 Düşük hızda vites (dört tekerlekten çekiş ile)
R9 Transfer kesme rölesi 1 (dört tekerlekten çekiş ile)
R10 Yüksek hızda vites (dört tekerlekten çekiş ile)
R11 2006-2014: Römork sol sinyali
2004-2005: Debriyaj kilidi iptal rölesi 2
R12 2006-2014: Geri vites lambası (manuel şanzıman ile)
R13 2006-2014: Römork 1 rölesi
R14 2006-2014: Römork 2 rölesi



Bağlantı Sigorta Bloğu

Akkunun terminalinde bulunmaktadır.

Nissan Frontier (2004-2014) - sigorta kutusu

Numara Amper [A] Açıklama
A 140 Jeneratör, sigorta: “D”, “E”, “F”
b 60 Aksesuar rölesi (2004- (Sigortalar: “4”, “5”, “6”, “7”)), Sigortalar: “17”, “18”, “19”, “20”, “21”, “22”
C 80 2004: Ateşleme rölesi (Sigortalar: “38”, “48”, “49”, “50”, “51”, “54”, “55”), Sigortalar: “46”, “47”, “52”, “53”
80 2013: Sigorta: “52”, “53”
D 80 Far üst rölesi (sigortalar: “34”, “35”), düşük yoğunluklu far rölesi (sigortalar: “40”, “41”), ön sis farı rölesi (sigortalar: “56”), arka lambalar (sigortalar: “36”, “37”), Sigorta: “32”, “39”, “42”, “43”, “45”
E 100 Yüksek soğutma fanı rölesi, düşük soğutma fanı rölesi, ısıtmalı ayna rölesi, sigorta: “24”, “25”, “26”, “27”, “G”, “H”, “I”
F 80 Sigorta: “J”, “L”, “M”, “N”, “29”, “30”
Okumak  Nissan Qashqai/Qashqai+2 (J10/NJ10) (2006-2013) – sigorta kutusu

Nissan Navara – sigorta şeması

Üretim yılı: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Nissan Navara D40’taki sigara içme prizi (güç prizi) sigorta F17’dir.

Yolcu Kabini

Sigorta paneli, yolcu tarafındaki torpidonun alt kısmında yer almaktadır.

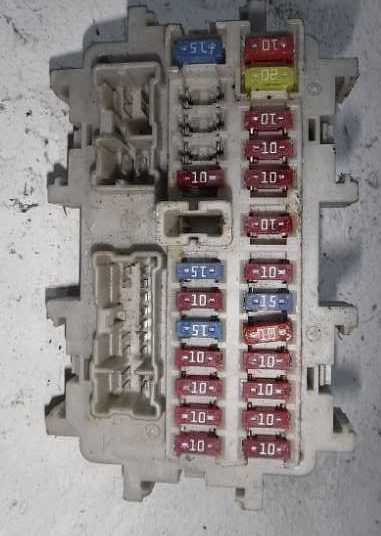

Sigortaların Fotoğrafı

nissan navara d40 yolcu kabinindeki sigorta paneli

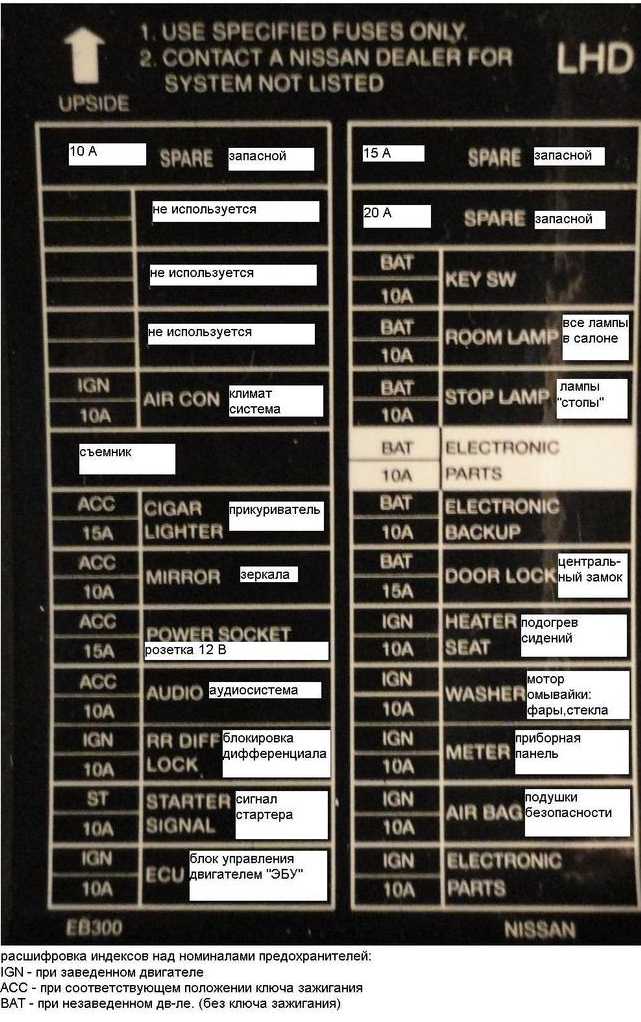

Elemanların Tanımı

kabindeki birimin açıklaması, kapak fotoğrafı

Sol tarafta iki adet 15A sigorta, sigara içme prizi için sorumludur.

Motor Bölmesi

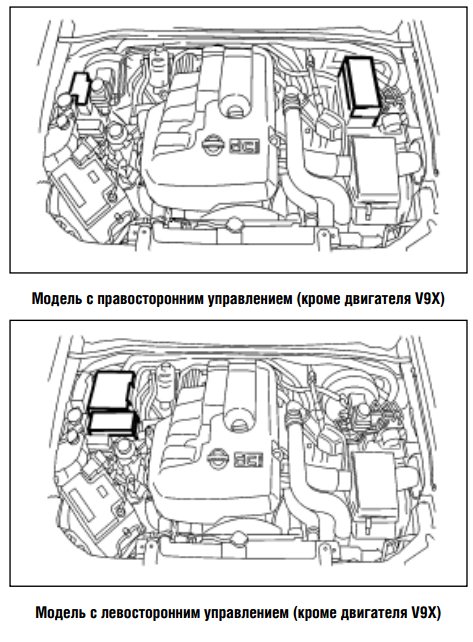

Konum

d40 kaput altındaki blokların konumu

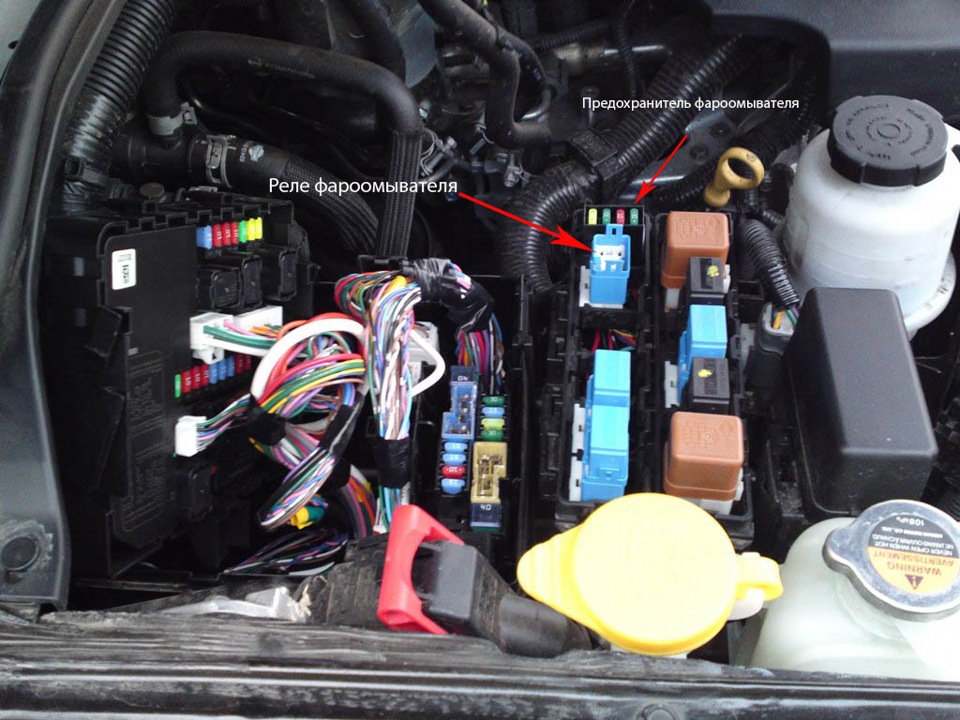

Fotoğraf

blok 2'nin fotoğrafı

Sigorta Paneli

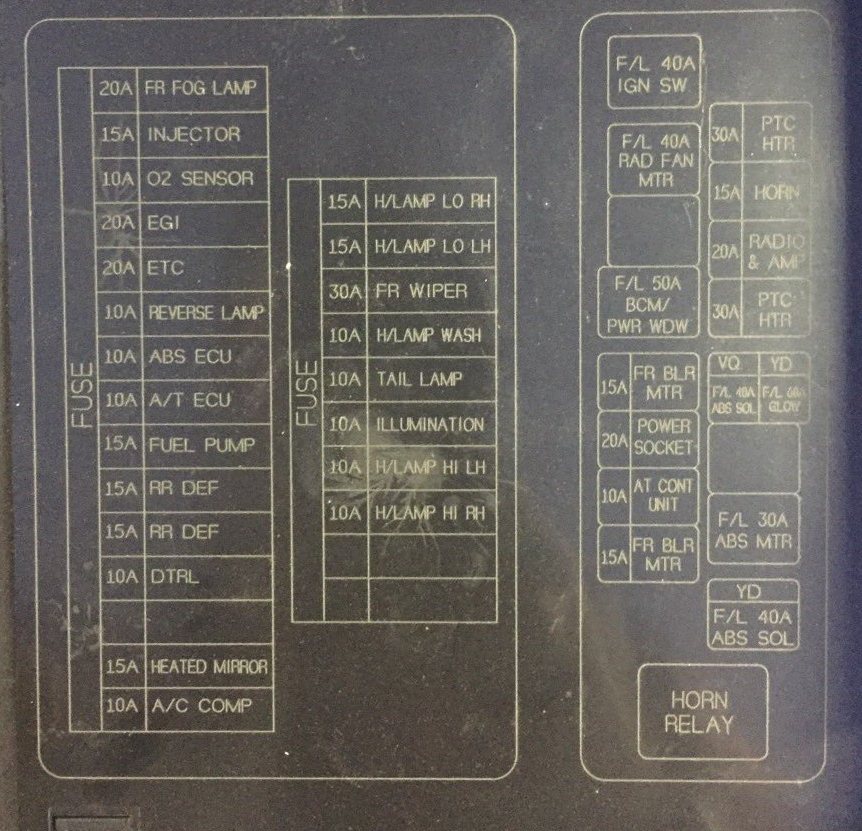

Diyagram

2008'den itibaren kaput altı bloğu diyagramı

Fonksiyon

  • 20A FR FOG LAMP – ön sis lambası
  • 10A ABC ECU – ABS elektronik kontrol ünitesi
  • 10A A/T ECU – otomatik şanzıman elektronik kontrol ünitesi
  • 15A FUEL PUMP – yakıt pompası
  • 15A RR DEF – ısıtmalı arka cam
  • 15A RR DEF – ısıtmalı arka cam
  • 10A DTRL – gündüz lambaları
  • 15A HEATED MIRROR – ısıtmalı ayna
  • 10A A/C COMP – klima kompresörü (klima elektrikli ısıtıcıyı aktive eder)
  • 15A H / LAMP LO RH – düşük farlar, sağ projektör
  • 15A H / LAMP LO LH – düşük farlar, sol projektör
  • 30A FR WIPER – ön silecekler
  • 10A H / LAMP WASH – projektör yıkayıcı
  • 10A REAR LAMP – arka lambalar
  • ILLUMINATION 10A – iç aydınlatma
  • 10A H / LAMP HI LH – yüksek farlar, sol projektör
  • 10A H / LAMP HI RH – yüksek farlar, sağ projektör
  • 15A FR BLR MTR – ön ısıtıcı motoru.
  • POWER SOCKET 20A – ek 12 V prizi
  • 10A AT CONT UNIT – kontrol ünitesi
  • 15A FR BLR MTR – ön ısıtıcı motoru
  • 30A. PTC HTR – ocakta elektrikli ısıtıcı (dizel yavaş ısınır, konfor için ocakta elektrikli ısıtıcı kullanılır)
  • 15A HORN – kornanın sesi
  • RADIO AMPLIFIER 20A – radyo/ses amplifikatörü gücü
