Nissan Primera P12 (2001-2007) – sigorta kutusu

Nissan Primera P12 – sigorta şeması

Üretim yılı: 2001, 2002, 2003, 2004, 2005, 2006 ve 2007.

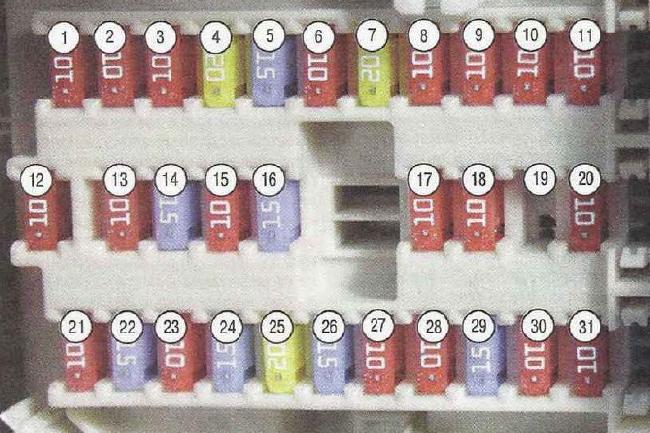

Yolcu kabini

Koruyucu kapağın arkasındaki gösterge panelinde yer almaktadır.

Açıklama

1 – 10A	Ses sistemi
2 – 10A	Cruise control
3 – 10A	Bagaj elektrikli açma
4 – 20A	Bagajda elektrikli sigorta
5 – 15A	Fren lambaları
6 – 10A	Sis farları
7 – 20A	Isıtmalı arka cam (bagaj kapak camı)
8 – 10A	Isıtmalı ön koltuklar
9 – 10A	Cruise control
10 – 10A	Elektronik cihazların beslemesi
11 – 10A	Otomatik vites kontrol sistemi
12 – 10A	Elektronik cihazların beslemesi
13 – 10A	İç lambalar
14 – 15A	Fan motoru
15 – 10A	İklimlendirme
16 – 15A	Fan motoru
17 – 10A	Motor yönetim sistemi
18 – 10A	Ek güvenlik sistemi (SRS)
19	Yedek
20 – 10A	Motor yönetim sistemi
21 – 10A	Marş motoru elektromanyetik rölesi
22 – 15A	Ateşleme
23 – 10A	Dış dikiz aynaları için elektrikli aktüatörler
24 – 15A	Orta konsolda elektrikli sigorta
25 – 20A	Silecek motoru
26 – 15A	Ön cam ve bagaj kapak silecekleri
27 – 10A	Sensörler
28 – 10A	Bagaj camı temizleyici
29 – 15A	Yakıt pompası
30 – 10A	Gösterge paneli aracı
31 – 10A	Kilitlenme önleyici sistem (ABS)

Sigorta panelinin ön kısmındaki röleler

Açıklama

1. arka cam ısıtma rölesi;
2. kelebek vanası motoru rölesi;
3. sis farları rölesi;
4. pencere ayar rölesi;
5. röle anahtarları;
6. röle anahtarları.

Sigorta panelinin arka kısmındaki röleler

Açıklama

1. ateşleme rölesi;
2. yardımcı ekipman rölesi;
3. havalandırma, ısıtma ve iklimlendirme için hava fanı rölesi

Motor bölmesi

Sigorta montaj kutusu

Açıklama

1 – 120A	Birinci ana sigorta
2 – 80A	Açık ateşleme ile tüketiciler
3 – 50A	Kilitlenme önleyici sistem pompa motoru
4 – 40A	Ateşleme anahtarı (kilit)
5 – 30A	Kilitlenme önleyici sistem elektromanyetik valfleri
6	Yedek
7	Yedek
8 – 10A	konum lambaları
9 – 15A	Ses sistemi
10 – 10A	Motor yönetim sistemi
11 – 15A	Korna
12	Yedek
13	Yedek
14 – 15A	Düşük beam farı (sol far)
15 – 15A	Düşük beam farı (sağ far)
16 – 15A	Kelebek vanası aktüatör motoru
17 – 15A	Yüksek beam farları (sol far)
18 – 15A	Yüksek beam farları (sağ far)
19 – 15A	Sis farları
20 – 20A	Ateşleme bobinleri
21 – 80A	İkinci ana sigorta
22	Yedek
23 – 30A	Far yıkayıcıları
24 – 40A	İkinci radyatör fan motoru
25 – 40A	1. radyatör fan motoru
26 – 40A	Elektrikli pencereler

Röle kutusu

Tip 1

Açıklama

1. sis farları rölesi;
2. radyatör fanı rölesi;
3. yardımcı ekipman rölesi;
4. radyatör fanı rölesi;
5. klima kompresörünün debriyaj elektromanyetik rölesi;
6. radyatör fanı rölesi;
7. otomatik şanzımanın “P” (park) ve “N” (boş) modlarını etkinleştirmek için röle;
8. gündüz farlarının etkinleştirilmesi için röle;
9. korna rölesi;
10. radyatör fanı rölesi.
