Opel Corsa C (2000-2006) – sigorta kutusu

Temmuz 11, 2025 Demir Emre

İçindekiler

Opel Corsa C – sigorta şeması

Üretim yılı: 2000, 2001, 2002, 2003, 2004, 2005, 2006.

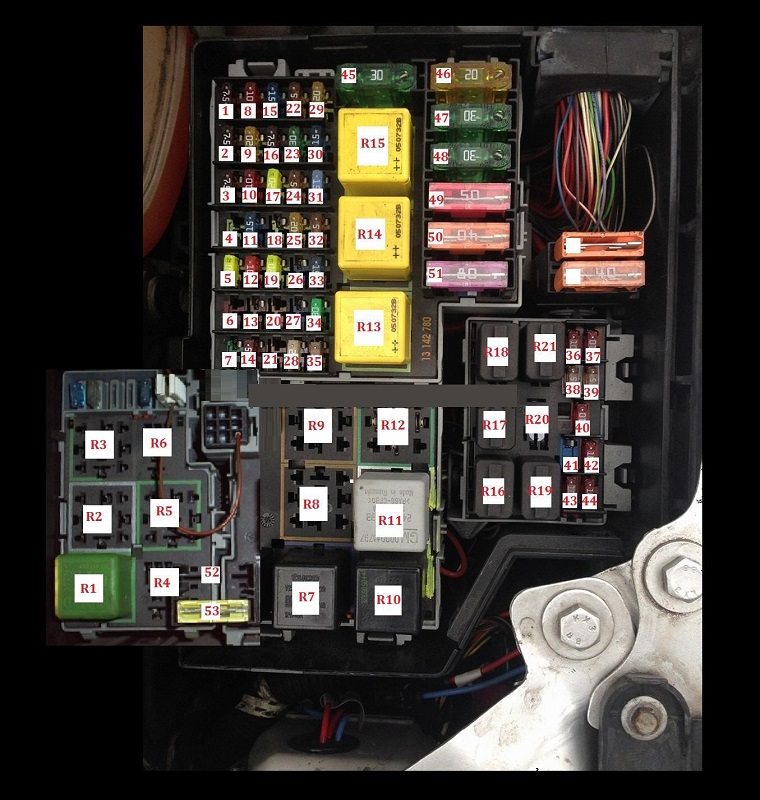

Corsa C motor bölmesindeki sigorta kutusu.

Soğutma fanı motoru rölesi

AC kompresör debriyaj rölesi

Soğutma fanı motoru rölesi

Reklam

Motor kontrol rölesi (EC)

ABS’siz sol tekerlek hız sensörü sinyal dönüştürücü (sadece mekanik sıralı şanzıman için)

ABS’siz sağ tekerlek hız sensörü sinyal dönüştürücü – mekanik sıralı şanzıman ile

R10

Yakıt pompası rölesi-benzin

R11

Arka cam ısıtıcı rölesi

R12

Far yıkayıcı pompa rölesi

R13

Ateşleme yardımcı devreleri rölesi

R14

Marş motoru rölesi

R15

Ateşleme ana devreleri rölesi

R16

Arka sis farı rölesi

R17

Sis farı rölesi

R18

Sağ yan/arka ışık rölesi

R19

Far yüksek ışık rölesi

R20

Sol konum/arka ışık rölesi

R21

Far alçak ışık rölesi

(7,5A) Çok fonksiyonlu kontrol modülü

(7,5A) Motor yönetimi

(7,5A) Çok fonksiyonlu dijital ekran;

Acil durum ışıkları;

Korna;

Immobilizer;

Gösterge paneli.

(5A) Plaka ışığı

Reklam

(20A) Elektrikli camlar

(10A) Otomatik şanzıman (AT)

(30A) Far yıkayıcı

(10A) Marş motoru

(20A) Yardımcı ısıtıcı, motor yönetimi, yakıt pompası rölesi

F10

(10A) Korna

F11

(15A) Çok fonksiyonlu kontrol modülü

F12

(20A) Ses sistemi;

Çok fonksiyonlu dijital ekran.

F13

(10A) Alarm sistemi

F14

(7,5A) Elektrikli yan aynalar

F15

(10A) Ön cam yıkayıcı

F 16

(5A) İç ışıklar

F17

(20A) Çok fonksiyonlu kontrol modülü

F18

(20A) Açılır tavan

F19

(5A) Alarm sistemi

Reklam

F20

(20A) Elektrikli camlar

F21

–

F22

(5A) Çok fonksiyonlu kontrol modülü

F23

(20A) Ön cam silecekleri

F24

(5A) Immobilizer;

Gösterge paneli;

İç ışıklar;

Direksiyon yardımı;

Çok fonksiyonlu dijital ekran;

F25

(10A) Stop lambaları

F26

(10A) Ateşleyici – benzin

F27

(15A) Isıtmalı koltuklar

F28

(15A) Isıtmalı koltuklar

F29

(20A) Ön cam yıkayıcı

F30

(15A) Motor yönetimi-benzin

F31

(15A) Klima (AC)

F32

(5A) Anti-blokaj sistemi (ABS);

Isıtmalı arka cam.

F33

–

F34

(30A) Yakıt ısıtıcı (Dizel)

F35

(5A) Ses sistemi;

Elektrikli camlar;

Açılır tavan.

F36

(10A) Sol far – alçak ışık

F37

(10A) Sağ far – alçak ışık

F38

(5A) Sol yan/arka ışıklar

F39

(5A) Sağ yan/arka ışıklar

F40

–

F41

(15A) Sis ışıkları

Reklam

F42

(10A) Arka sis ışıkları

F43

(10A) Sol far – yüksek ışık

F44

(10A) Sağ far – yüksek ışık

F45

(30A) Klima (AC)

F46

(20A) Motor yönetimi

F47

(30A) Isıtmalı arka cam

F48

(30A) Marş motoru

F49

(50A) Direksiyon yardımı

F50

(40A) Anti-blokaj sistemi (ABS)

F51

(60A) Mekanik sıralı şanzıman-benzin

F52

(30A) AC soğutma fanı benzin motoru

F53

(30A) AC kondansatör fanı benzin motoru

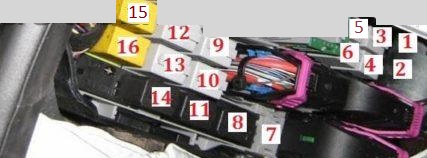

Opel Corsa C Röle Kutusu

1
2
3	Merkezi kilit rölesi – kilitleme (sürücü kapısı)
4	Merkezi kilit rölesi – açma
5	Merkezi kilidin açılma rölesi
6	Merkezi kilidin kilitlenme rölesi
7	Alarm sistemi korna rölesi
8	Plaka ışığı rölesi
9	Arka cam yıkayıcı pompa rölesi
10	Ön cam silecek motoru rölesi – hızlı
11	Korna rölesi
12	Ön cam yıkayıcı pompa rölesi
13	Ön cam silecek motoru rölesi – yavaş/aralıklı
14	Arka cam silecek motoru rölesi
15	Sol sinyal rölesi
16	Sağ sinyal rölesi

Okumak Opel Astra G (1998-2008) – sigorta kutusu

Opel Corsa C – sigorta şeması

Corsa C motor bölmesindeki sigorta kutusu.

Opel Corsa C Röle Kutusu
