Opel Zafira A (1999-2005) – sigorta kutusu

Demir Emre

Opel Zafira A – sigorta kutusu şeması

Üretim yılı: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Opel Zafira A’daki sigara çakmağı sigortası yolcu bölümündeki sigorta kutasında 36 numaralı sigortadır.

Yolcu bölümü

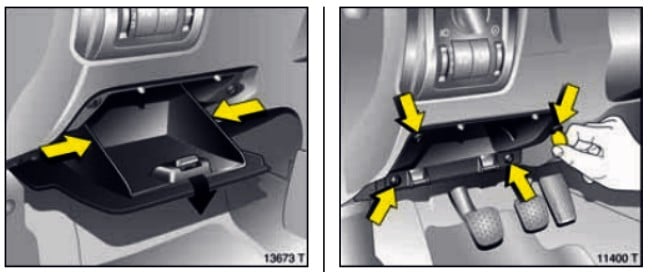

Sigorta kutusu, torpido arkasında, torpido gözünün altında yer almaktadır. Erişmek için yan duvarları hafifçe sıkıştırmak, torpido gözünü tamamen indirmek ve bağlantısını kesmek gerekir. Sonra, bir madeni para kullanarak, sabitleme vidalarını 90 ° döndürüp torpido gözünün destek parçasını çıkartın.

Tip 1

Opel Zafira A sigortaları

No Açıklama
R1 –
R2 Klima rölesi
R3 Far rölesi
R4 Arka silecek rölesi
Reklam
R5 Isıtmalı ayna rölesi
R6 Sis farı rölesi
R7 Arka sis farı rölesi
R8 Sağ sinyal rölesi
R9 Sol sinyal rölesi
R10 Telefon ses sinyal verici
R11 –
R12 Ön cam sileceği motoru rölesi
R13 –
R14 Arka cam ısıtıcı rölesi
R15 Çok fonksiyonlu kontrol ünitesi
1 –
2 30A) Isıtıcı/koltuk ısıtıcı
3 Isıtma;

Klima.
5 –
6 10A Sağ far – farlar, far aydınlatma ayarı
7 10A Ön/arka boyut (sağ), plaka aydınlatması
8 10A Sağ far – uzun far
9 30A Far yıkayıcı pompası
10 15A Korna
Reklam
11 20A Merkezi kilit
12 15A Sis farları
13 Çok fonksiyonlu ekran 7,5 A
14 30A Ön cam sileceği motoru
15 7,5A Elektrikli pencereler;

Açılır tavan;

Elektrikli aynalar.
16 10A Arka sis farı
17 30A Elektrikli pencereler
18 7,5A Far aydınlatma kontrolü
19 –
20 30A Elektrikli pencereler
21 7,5A Anahtar kilidi rölesi (otomatik şanzıman);

Hırsızlık önleme sistemi;

Ses sistemi.
22 15A Sinyal lambaları;

Acil durum lambaları;

Çok fonksiyonlu ekran;

Araç bilgisayarı;

Sinyal lambaları.
23 10A Anti kilit sistemi (ABS);

Direksiyon yardımı.
24 10A Sol far – farlar, far aydınlatma ayarı
25 10A Sol ön/arka lamba, plaka lambası
Reklam
26 10A Sol far – uzun far
27 –
28 20A İç aydınlatma
29 10A Sinyal lambası;

Uyarı lambası;

İç aydınlatma.
30 30A Arka kapak
31 –
32 10A Gün ışığı aydınlatma sistemi;

Hırsızlık önleme sistemi.
33 20A Römork elektrik prizi – terminal 30
34 20A Ses sistemi;

Çok fonksiyonlu ekran.
35 10A Otomatik şanzıman kontrol ünitesi;

Soğutma fanı motor kontrol ünitesi;

Klima sistemi.
36 20A Koltuk ısıtıcı;

Sigara çakmağı sigortası.
37 –
38 10A Stop lambaları;

Otomatik şanzıman kontrol sistemi;

Çok fonksiyonlu ekran;

Cruise control.
39 7,5A Otomatik şanzıman kontrol ünitesi;

Soğutma fanı motor kontrol ünitesi;

Klima sistemi.
40 7,5A Soğutma fanı motor kontrol ünitesi;

Klima sistemi.
41 10A Isıtmalı aynalar



Tip 2



Opel Zafira A sigortaları

R1 –
R2 Klima rölesi
R3 Far rölesi
R4 Arka silecek rölesi
R5 Isıtmalı ayna rölesi
R6 Sis farı rölesi
Reklam
R7 Arka sis farı rölesi
R8 Sinyal lambası anahtarı rölesi
R9 Sinyal anahtar rölesini etkinleştirir
R10 Telefon ses sinyal verici
R11 Tekerlek hız sensörü sinyal dönüştürücü
R12 Ön cam sileceği motoru rölesi
R13 İç lamba rölesi
R14 Arka cam ısıtıcı rölesi
R15 Çok fonksiyonlu kontrol ünitesi
1 –
2 (30A) Isıtıcı/koltuk ısıtıcı
3 (40A) Arka cam ısıtıcı
4 –
5 –
6 (10A) Sağ far – farlar, far aydınlatma ayarı
7 (10A) Sağ yan/arka lambalar;

Plaka lambası.
8 (10A) Sağ far – uzun far
9 (30A) Far yıkayıcı pompası
10 (15A) Korna
11 (20A) Merkezi kilit
12 (15A) Sis farları
13 (5A) Çok fonksiyonlu ekran
14 (30A) Ön cam sileceği motoru;

Açılır tavan (cabriolet).
15 (5A) Elektrikli pencereler;

Açılır tavan;

Elektrikli aynalar;

İç aydınlatma;

Hırsızlık önleme sistemi.
16 (10A) Arka sis farı
17 (30A) Elektrikli pencereler
18 (5A) Far ayarı;

Plaka lambası.
19 (10A) Ses sistemi;

Telefon;

Çok fonksiyonlu ekran.
20 (30A) Elektrikli pencereler
21 (5A) Anahtar kilidi rölesi (otomatik şanzıman);

Hırsızlık önleme sistemi;

Ses sistemi;

Telefon.
Reklam
22 (15A) Sinyal lambaları;

Acil durum lambaları;

Çok fonksiyonlu ekran;

Araç bilgisayarı;

Sinyal lambaları.
23 (10A) Anti kilit sistemi (ABS);

Direksiyon yardımı.
24 (10A) Sol far – farlar, far aydınlatma ayarı
25 (10A) Sol yan/arka lambalar;

Plaka lambası.
26 (10A) Sol far – uzun far
27 (2A) Katlanabilir tavan motoru
28 (5A) İç aydınlatma pompası
29 (10A) Sinyal lambası;

Uyarı lambası;

İç aydınlatma;

Otomatik şanzıman kontrol sistemi.
30 (30A) Açılır tavan
31 (20A) Arka cam yıkama ve silme sistemi
32 (10A) Gün ışığı aydınlatma sistemi;

Uyarı için sol lamba;

Hırsızlık önleme sistemi;

İmmobilizer kontrol modülü.
33 (20A) Römork elektrik prizi – terminal 30
34 (20A) Ses sistemi;

Çok fonksiyonlu ekran;

Telefon.
35 (10A) Otomatik şanzıman kontrol modülü;

Soğutma fanı motor kontrol modülü;

Klima sistemi.
36 (15A) Koltuk ısıtıcı;

Sigara çakmağı sigortası.
37 (20A) Isıtmalı koltuklar
38 (10A) Stop lambaları;

Otomatik şanzıman kontrol sistemi;

Çok fonksiyonlu ekran;

Cruise control.
39 (5A) Otomatik şanzıman kontrol modülü;

Soğutma fanı motor kontrol modülü;

Klima sistemi.
40 (5A) Soğutma fanı motor kontrol modülü;

Klima sistemi.
41 (10A) Isıtmalı aynalar
42 (5A) Koltuk doluluk sensörü;

İç lamba.
43 (20A) Xenon far – sağ 2002 ^
44 (20A) Xenon far – sol 2002 ^
45 (5A) Isıtmalı koltuklar 2002 ^
46 (15A) Motor yönetimi 2002 ^
47 (20A) Ek ısıtıcı – Dizel
48 (5A) Katlanabilir tavan motoru
49 –
Reklam
50 (40A) Soğutma fanı motoru rölesi – 2,0 Dizel / 1,7 Dizel ile A / C



Motor bölümü

Motor kaputunun altında 2 ayrı kutu bulunmaktadır: biri sigortalar için, diğeri röleler içindir.

Mevcut şema koruyucu kapakta basılıdır.

Sigorta kutusu

Şeması

Ef1 60A Ateşleme
Ef2 Sigorta kutusu/röle 60A — gösterge seti, farlar, gündüz lambaları, hırsızlık önleme sistemi, immobilizer kontrol ünitesi, motor yönetimi
Ef3 Çoğu elektrikli cihazın 60A güç devreleri
Ef4 20A Soğutma sistemi elektrik motorları (X12XE – klima yok)
Ef5 60A ABS
Ef6 30A Motor yönetimi
Ef7 80A Direksiyon pompası
Ef8 40A Soğutma sistemi elektrik motorları (benzin – klima olan Х20ХЕ hariç)

Röle kutusu

Tip 1

1 –
2 Soğutma fanı motoru rölesi (Z12XE hariç)
3 Yakıt pompası rölesi (Z20LET / Z22SE hariç)
4 Yakıt pompası rölesi (Z22SE / Z20LET)
5 Soğutma sıvısı pompa motoru rölesi (Z20LET)
6 Soğutma fanı motoru rölesi
7 Far silecekleri gecikme rölesi
8 –

Tip 2

1 –
2 Soğutma fanı motoru rölesi (X16SZR, X18XE1, X20XEV)
3 Soğutma fanı motoru rölesi (X14XE, X16XEL)
4 Yakıt pompası rölesi
5 –
6 Soğutma fanı motoru rölesi
7 Far silecekleri gecikme rölesi
8 –
