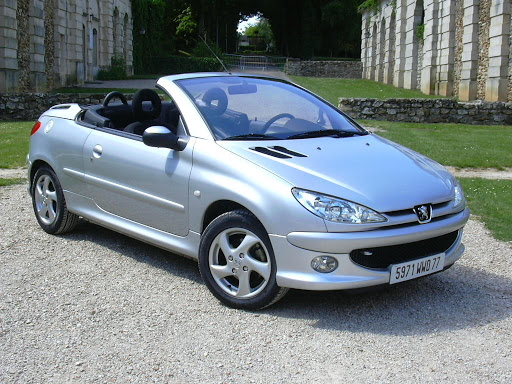

Peugeot 206 CC (2000-2008) – sigorta kutusu

Peugeot 206 CC (2000-2002) – sigorta şeması

Üretim yılı: 2000, 2001, 2002.

Peugeot 206 CC (2000-2002) modelindeki sigara çakmağı sigortası (güç prizi), gösterge panelindeki sigorta kutusunda 22 numaralı sigortadır.

Motor bölmesindeki sigorta kutusu

Nr	Ampere [A]	Açıklama
1 *	20	Fan grubu
2 *	60	ABS
3 *	30	ABS
4 *	70	BSI Güç Kaynağı
Reklam
5 *	70	BSI Güç Kaynağı
6 *	–	Boş
7 *	30	Ateşleme anahtarı gücü
8 *	–	Boş
* “maxi” sigortalar ek elektrik devreleri gücü.

Nr	Ampere [A]	Açıklama
1	10	Geri vites lambası rölesi; Araç hız sensörü.
2	15	Depo havalandırma elektromanyetik valfi; Yakıt pompası.
3	10	ABS motor kontrolörü
4	10	Otomatik şanzıman kontrolörü; Motor kontrolörü.
5	–	Boş
7	20	Far yıkayıcı pompası
8	20	Fan grubu rölesi; Motor kontrolörü; Motor yönetim elektromanyetik valfi.
9	15	Sol far
10	15	Sağ far
11	10	Sol uzun far
12	15	Sağ uzun far
13	15	Klaksiyon
14	10	Ön cam yıkayıcı pompası
15	30	Keçeli ısıtıcı modülü; Lamba sensörü; Motor kontrolörü; Hava debimetresi; Ateşleme bobini; Motor elektromanyetik valfi; Enjektörler.
Reklam
16	30	Hava pompası rölesi
17	30	Yüksek ve düşük silecek hızı
18	40	Klima fanı

Gösterge panelindeki sigorta kutusu

Nr	Ampere [A]	Açıklama
1	15	Isıtmalı koltuk; Alarm sireni.
4	20	Multifonksiyonlu ekran; Navigasyon kontrolörü; Bagaj aydınlatması; Radyo; Katlanabilir tavan kontrolörü.
5	15	Otomatik şanzıman teşhisi
6	10	Soğutucu seviyesi; Otomatik şanzıman; Radyo.
7	15	Sürüş öğretimi ekipmanı; Satış sonrası atölyede kurulu alarm; Yağmur sensörü.
9	30	Hidrolik pompa
10	40	Ayna buz çözme
11	15	Silecek
12	30	Ön cam ısıtması
14	10	Motor kontrolörü; Hava yastığı; Direksiyon üzerindeki anahtarlar.
15	15	Göstergeler; Multifonksiyonlu ekran; Navigasyon kontrolörü; Klima; Radyo.
Reklam
16	30	Pencere ve kapı kapama kontrolü
20	10	Sağ dur lambası
21	15	Sol dur lambası; Üçüncü dur lambası.
22	30	Ön tavan lambası; Pano aydınlatması; Sigara çakmağı.
S1		PARC bağlantısı

Peugeot 206 CC (2003-2008) – sigorta şeması

Üretim yılı: 2003, 2004, 2005, 2006, 2007, 2008.

Peugeot 206 CC (2003-2008) modelindeki sigara çakmağı sigortası (güç prizi), gösterge panelindeki sigorta kutusunda 22 numaralı sigortadır.

Motor bölmesindeki sigorta kutusu

YA DA

Nr	Ampere [A]	Açıklama
1 *	20	Fan grubu
2 *	60	ABS / ESP
3 *	30	ABS / ESP
4 *	70	BSI Güç Kaynağı
5 *	70	BSI Güç Kaynağı
6 *	–	Boş
7 *	30	Ateşleme gücü
8 *	–	Boş
* “maxi” sigortalar elektrik devrelerinin ek korunması.

Nr	Ampere [A]	Açıklama
1	10	Isıtma modülü (Dizel); Mazot içinde su sensörü; Geri vites lambası rölesi; Araç hız sensörü; Hava debimetresi (Dizel).
2	15	Depo havalandırma elektromanyetik valfi; Yakıt pompası.
3	10	ABS/ESP motor kontrolörü; ESP fren rölesi
4	10	Otomatik şanzıman kontrolörü; Motor kontrolörü.
5	–	Boş
6	15	Ön sis farları
7	20	Far yıkayıcı pompası
8	20	Fan grubu rölesi; Motor kontrolörü; Enjeksiyon pompası (Dizel); Yakıt yağı basıncı regülatörü; Motor elektromanyetik valfi.
9	15	Sol far
10	15	Sağ far
11	10	Sol uzun far
12	15	Sağ uzun far
13	15	Klaksiyon
14	10	Ön cam yıkayıcı pompası
15	30	Keçeli ısıtıcı modülü; Enjeksiyon pompası (Dizel); Lamba sensörü; Motor kontrolörü; Hava debimetresi; Ateşleme bobini; Motor yönetim elektromanyetik valfi; Mazot ısıtma; Enjektörler.
16	30	Hava pompası rölesi
17	30	Yüksek ve düşük silecek hızı
18	40	Klima fanı

Gösterge panelindeki sigorta kutusu

Nr	Ampere [A]	Açıklama
1	15	Isıtmalı koltuk; Alarm sireni.
4	20	Ekran; Navigasyon kontrolörü; Bagaj aydınlatması; Radyo; Katlanabilir tavan kontrolörü; Direksiyon üzerindeki anahtarlar; Çekme halkası.
5	15	Otomatik şanzıman teşhisi
6	10	Soğutucu seviyesi; Otomatik şanzıman; Radyo; Direksiyon açısı sensörü (ESP).
7	15	Satış sonrası atölyede kurulu alarm
9	30	Hidrolik pompa
10	40	Ayna buz çözme
11	15	Silecek
12	30	Ön cam ısıtması
14	10	Motor kontrolörü; Hava yastığı; Direksiyon üzerindeki anahtarlar; Yağmur sensörü.
15	15	Gösterge paneli; Multifonksiyonlu ekran; Navigasyon kontrolörü; İklimlendirme; Radyo.
16	30	Pencere ve kapı kapama kontrolü
20	10	Sağ dur lambası
21	15	Sol dur lambası; Üçüncü dur lambası.
22	30	Ön tavan lambası; Pano aydınlatması; Sigara çakmağı.
S1		PARC bağlantısı
