Peugeot 407 C (2004-2011) – sigorta kutusu
Bu makalede, Peugeot 407 Coupé (2004–2011) sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi edinecek ve her sigortanın atamasını (sigorta düzeni) öğreneceksiniz.
Peugeot 407 C (2004-2011) – sigorta kutusu şeması
Üretim yılı: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Peugeot 407 C (2004-2011) sigara içme aparatı sigortası gösterge panelindeki sigorta kutusunda F9’dur.

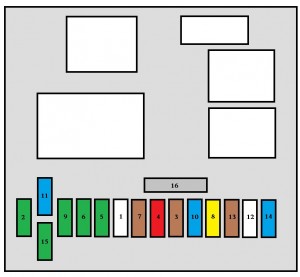

Konsol Sigortaları
| Nr | Amp [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 30 | Kilitleme ve anahtar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Hava yastığı kontrol ünitesi
ve gerdiriciler. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Otomatik şanzıman anahtarı;
Diagnostik prizi, Elektrokromatik ayna. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Sürücü ve yolcu elektrikli pencereleri | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Açılır tavan | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Torpidoda aydınlatma;
Harita okuma lambası; Gece lambaları; Ekstra aynalar. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Multifonksiyonlu ekran;
Ses sistemi; Üst kolon; Römork sigorta kutusu (aksesuarlar); Alarm; Uyarı sireni. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | Ön sigara içme aparatı;
Arka 12 V prizi; Torpidoda aydınlatma; Harita okuma lambası; Plafon lambası; Dış aynalar. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Lastiklerde düşük basınç tespiti;
CD değiştirici. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Diagnostik prizi;
Ateşleme anahtarı. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Römork sigorta kutusu
(ek ekipman); Park yardımı kontrol ünitesinin beslemesi; Yolcu koltuğu hafıza modülü; Yağmur ve ışık sensörü; Alarm. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Cam sileceği rölesinin kontrolü
ön cam; Motor sigorta kutusu 2. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Sürücü koltuğu hafıza modülü;
Gösterge paneli; Hava yastığı kontrolörü ve gerdiriciler; Klima kontrol paneli; Emniyet kemeri kapanma yönetimi kontrolörü; Direksiyon ayar anahtarı; Hands-free kiti. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Kilitleme ve anahtar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | PARC Bypass | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

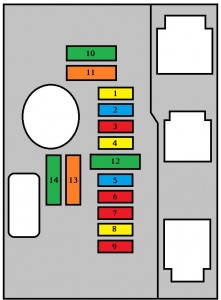

Motor Sigortaları
| Nr | Amp [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Motor kontrolörü;
Fan grubu rölesinin beslemesi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Cam yıkayıcı pompası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Far cam yıkayıcı pompası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Yakıt pompası;
Motor çalışma kontrol aktüatörleri (düşük hava seviyesi sensörü, elektromanyetik valfler). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | ESP kontrolörü;
Motor soğutma sıvısı seviye sensörü. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Far otomatik ayarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Marş motoru bobini | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Sinyal lambaları kontrolörü;
Ek ısıtma kontrolörü ve koruma; Debriyaj anahtarı. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Motor çalışma kontrol aktüatörleri
(ateşleme bobini, enjektörler, termostatlar, elektromanyetik valfler, oksijen sensörleri); Yakıt katkı pompası; Yakıt pompası; Motor kontrolörü; Hava ısıtıcısı. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | Klima fanı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Cam silecekleri | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 40 | Entegre sistemlerin arayüzü için güç beslemesi
(pozitif ateşleme). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bagaj Bölmesi
| Nr | Amp [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G29 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G30 | 5 | Isıtmalı arka cam | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G31 | 5 | Lastiklerde düşük basınç tespiti;
CD değiştirici. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G32 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G33 | 5 | Direksiyon yardımı elektrikli pompa;
Çift fonksiyonlu fren anahtarı, |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G34 | 5 | Çift fonksiyonlu fren anahtarı;
Otomatik şanzıman rölesi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G35 | 5 | Direksiyon açısı sensörü ve
ESP jiroskop sensörü. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G36 | 25 | Hi-Fi amplifikatörü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G37 | 15 | Otomatik şanzıman | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G38 | 20 | Isıtmalı koltuklar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G39 | 30 | Yolcu koltuğu hafıza modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G40 | 30 | Sürücü koltuğu hafıza modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
