Peugeot Boxer Benne – sigorta kutusu

Demir Emre

Bu makalede, Peugeot Boxer Benne’nin sigorta kutusunun diyagramlarını bulacaksınız, aracın içindeki sigorta panellerinin konumu hakkında bilgi alacak ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).

Peugeot Boxer Benne – sigorta şeması

Peugeot Boxer Benne’deki çakmak sigortası (güç prizi) gösterge panelindeki sigorta kutusunda 44 numaralı sigortadır.

Yolcu tarafındaki gösterge panelindeki sigortalar

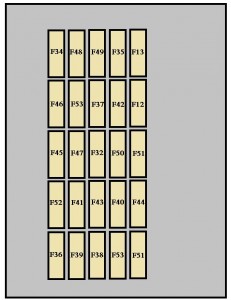

Peugeot Boxer Benne – sigortalar – gösterge paneli
Nr Amp [A] Açıklama
12 7,5 Sağ far
13 7,5 Sol far
31 7,5 Rele beslemesi
32 10 Kabin aydınlatması
Reklam
33 15 Arka 12 V prizi
34 – Kullanılmıyor
35 7,5 Geri vites lambası;

Su varlık sensörü

mazot içinde.
36 15 Merkezi kilit;

Akkü.
37 7,5 Fren lambası anahtarı;

Üçüncü stop lambası;

Alet paneli.
38 20 Merkezi kilit
39 10 Ses sistemi;

Tanı prizi;

Alarm sireni;

Programlanabilir kontrol

ek ısıtma;

İklim kontrolü;

Takograf;

Akkü.
40 15 Isıtmalı:

arka cam (sol taraf),

sürücü tarafı aynası.
41 15 Isıtmalı:

arka cam (sağ taraf),

yolcu tarafı aynası
42 7,5 ABS kontrolörü ve sensörü;

ASR sensörü;

ESP sensörü;

Fren lambası anahtarı.
43 30 Ön silecek motoru
44 20 Çakmak;

12 V prizi.
45 7,5 Pencere kontrolü
46 – Kullanılmıyor
47 20 Sürücü cam motoru
48 20 Yolcu cam motoru
49 5 Ses sistemi;

Alet panelindeki kontrol elemanları;

Sürücü camı.
50 7,5 Hava yastığı grubu

ve gerdiriciler.
51 7,5 Takograf;

Cruise control;

İklim kontrolü.
52 7,5 Opsiyonel rele beslemesi
Reklam
53 7,5 Alet paneli;

Arka lamba.

Sürücü kapı montajındaki sigorta

Peugeot Boxer Benne – sigortalar – sürücü kapısı montajı
Nr Amp [A] Açıklama
54 – Kullanılmıyor
55 15 Isıtmalı koltuklar
56 15 Arka yolcu için 12 V prizi
57 10 Programlanabilir ek ısıtma
58 10 Yan lambalar
59 7,5 Hava süspansiyonu
60 – Kullanılmıyor
61 – Kullanılmıyor
62 – Kullanılmıyor
63 10 Programlanabilir anahtar

ek ısıtma.
64 – Kullanılmıyor
65 30 Programlanabilir ısıtma fanı.
Okumak  Peugeot 408 (2010-2018) – sigorta kutusu

Motor bölmesindeki sigortalar

Peugeot Boxer Benne – sigortalar – motor bölmesi
Nr Amp [A] Açıklama
Reklam
1 40 ABS pompa beslemesi
2 50 Isıtma ünitesi

mazot.
3 30 Kontak anahtarı
4 20 Programlanabilir ek ısıtma
5 20 Ek ısıtmalı kabin havalandırması

programlanabilir
6 40/60 Kabin fanı maksimum hızı.
7 40/50 Kabin fanı minimum hızı.
8 40 Kabin fan grubu
9 20 Cam silecek pompası
10 15 Klaksiyon
14 7,5 Sağ far
15 7,5 Sol far
20 30 Far yıkama pompası
21 15 Yakıt pompası beslemesi
23 30 ABS elektrik valfleri
30 15 Ön sis farları
