Porsche 911 (996) ve 986 Boxster (1996-2004) – sigorta kutusu şeması

Üretim yılı: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Porsche 911 (996) / 986 Boxster’daki sigara içme aleti (güç prizi) sigortası, yolcu bölümündeki sigorta kutusunda D5 sigortasıdır.

Yolcu bölümündeki sigorta kutusu

Sigorta kutusunun konumu

Sürücü tarafında, panelin arkasında, kapının yakınında bulunmaktadır.

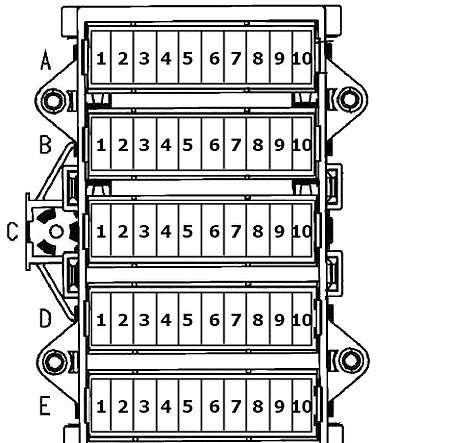

Sigorta kutusu şeması

Yolcu bölümündeki sigortaların tahsisi

Nr Açıklama Amper [A]
A1 1997-1998:

Sağ far;

1999-2004:

Sağ far;

Far kontrolü.

 7,5
15
A2 1997-1998:

Sol far;

1999-2004:

Sol far.

 7,5
15
A3 Sağ yan aydınlatma lambası 7.5
A4 Sol yan aydınlatma lambası 7.5
Reklam
A5 Plaka aydınlatması;

gösterge aydınlatması;

Konum lambası (2002-2004).

 15
A6 Koltuğun ısıtması 25
A7 Sis lambası;

Arka sis lambası.

 25
A8 Plaka aydınlatması (Kanada) 7.5
A9 1997-1998:

Sağ uzun far;

1999-2004:

Sağ uzun far.

 7,5
15
A10 1997-1998:

Sol uzun far;

1999-2004:

Sol uzun far.

 7,5
15
B1 Gösterge seti;

Tiptronic;

ASR ON / OFF düğmesi (PSM);

Diagnostik;

Power Top.

 15
B2 1997-2000:

Radyo;

InfoSystem (1997-1998);

2001-2004:

Acil durum uyarısı;

A. Sinyal lambası sistemi.

 7,5
15
B3 İki tonlu kornalar 25
B4 Motor bölmesi fanı 15
B5 Yedek lamba;

Bellek CU ayna ayarı;

CU Top gücü (996).

 7.5
B6 1997-1998:

Acil durum ışıkları anahtarı;

Üst güç (986);

1999-2004:

Sinyal lambaları;

Elektrikli pencere.

 15
B7 Fren lambası;

Cruise control.

 15
B8 CU CLS Alarmı;

CU DME / ME (motor elektroniği);

CU Tiptronic.

 15
B9 1997-1998:

CU ABS Traction Kontrolü;

1999-2004:

CU ABS, ASR, PSM.

 15
B10 Gösterge seti için tanılama;

Farların dikey ayarı (1999-2004);

ALWR (986’dan 2001);

Park asistanı (986’dan 2001).

 15
C1 MFI-DI rölesi;

Motor elektroniği.

 25
C2 Ateşleme;

Lambda sensör ısıtması.

 30
C3 1997-1998:

CU alarm sistemi;

Merkezi kilitleme sistemi;

Elektrikli pencere (996);

1999-2004:

CU CLS alarmı;

Pencere gücü;

Açılır tavan;

Katlanabilir tavan kontrolörü;

İç aydınlatma.

 15
C4 1997-2001:

Yakıt pompası;

2002-2004:

Yakıt pompası.

 25
30
Reklam
C5 986:
1999’a kadar:

Kullanılmıyor;

2000’den itibaren:

Motor bölmesi fanı, seviye 1.

 5
C6 Silecek 25
C7 Term.X kontrol kabloları 7.5
C8 1997-2001:

Radyatör fanı 2 (sağ);

2002-2004:

Radyatör fanı 2 (sağ).

 30
40
C9 Far temizleme sistemi 25
C10 1997-2001:

Radyatör fanı 1 (sol);

2002-2004:

Radyatör fanı 1 (sol).

 30
40
D1 Pencere gücü 30
D2 Ayna ısıtması;

Arka cam nem alma.

 30
D3 Cabrio Tavan Motoru;

Açılır tavan (1999-2004).

 30
D4 Arka elektrikli pencere (cabriolet) 30
D5 Sigara içme aleti 15
D6 Isıtıcı klima sistemi 30
D7 1997-1998:

Acil durum ışıkları anahtarı;

CU DME (986);

1999-2000:

Acil durum uyarısı;

Geri bildirim sinyal sistemi A;

2001-2004:

Arka spoiler kapağının açılması.

 15
D8 1997-2000:

Spoiler uzantısı;
2001:

Radyo;

2002-2004:

Radyo ve ses seçenekleri paketi.

 15
15
7.5
D9 Ses seçenekleri paketi (996)

986:

2000’e kadar:

Ses seçenekleri paketi;

2001’den itibaren:

DSP amplifikatörü.

 15
Reklam
D10 996:

1997-2001:

Güncelleme montaj noktası (maksimum 5A uyarısı)

2002-2004:

Telefon;

986:

Güncelleme montaj noktası (maksimum 5A uyarısı).

 7,5 / 5
E1 Term.86S;

CU-CL Alarmı;

Radyo;

CU Bilgi Sistemi;

Gündüz lambaları (1999-2004);

CU sensör devrilmesi (1999-2004).

 7.5
E2 CU Belleği 7.5
E3 Elektrik kontrollü priz;

Sol CU bellek prizi.

 30
E 4 Elektrikli koltuk;

Sağ CU bellek prizi.

 30
E5 InfoSystem 7.5
E6 Term. 30 Telefon / taşınabilir;

Navigasyon kontrol ünitesi;

ORVR (1999-2004).

 7.5
E7 İklimlendirme sistemi 7.5
E8 Term. 15 Telefon / taşınabilir;

Bilgi sistemi;

Navigasyon (986, 2001).

 7.5
E9 1996-1997, 986:

Term. 15 Telefon / Handy;

1997-1998, 996:

FDR;

1999-2001:

PSM;

2002-2004:

PSM.

 7,5
30
30
25
E10 1996-1997, 986:

CU Tiptronic;

1997-1998, 996:

FDR;

1999-2001:

PSM;

2002-2004:

PSM.

 7,5
30
30
25
Röle kutusu no. 1

Sigorta kutusunun üstünde bulunmaktadır.

(grafik geliyor)

Porsche 986 için geçerlidir, diğer modellerde farklılık gösterebilir

Röle kutusu no. 1

Nr Röle
1 –
2 –
3 Flasher
4 Arka cam nem alma ve aynalar
5 1997’ye kadar:

Anahtarı değiştirilebilir telefon hoparlörü.
6 CU gündüz lambaları (çift röle)
7
8 CU far yıkama
9 Term.XE
10 İki renkli köşeler
Reklam
12 ABD / JAPONYA:

Sis lambası.
13 Yakıt pompası
14 CU Power Top (çift röle)
15
16 Araç sileceği kontrolü
18 Isıtma aktivasyonu
19 Radyatör fanı 1 seviye 1
20 Radyatör fanı 1 seviye 2
21 Radyatör fanı 2 seviye 1
22 Radyatör fanı 2 seviye 2
Röle kutusu no. 2

Arka koltukların arkasında ve altında bulunmaktadır.

(grafik geliyor)

Porsche 986 için geçerlidir, diğer modellerde farklılık gösterebilir

Röle kutusu no. 2

Nr Açıklama Amper [A]
– İkincil hava pompası (sigorta) 40
1 MFI + DI rölesi
2 1998’e kadar:

Ateşleme;

Oksijen sensörü.
3 Spoiler uzantısı
4 Klima kompresörü
5 –
7 Kilitleme aktivasyonu
8 2000’den itibaren:

Motor bölmesi fanı.
9 Spoiler çekme
10 İkincil hava pompası
11 –

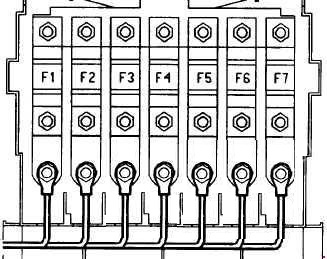

Ana sigortalar

Porsche 986 için geçerlidir, diğer modellerde farklılık gösterebilir
Nr Açıklama
F1 PSM
F2 Araç bilgisayarı 1
F3 Araç bilgisayarı 2
F4 Ateşleme kilidi
F5 Motor elektroniği
F6 Araç bilgisayarı 3
F7 PSM
Reklam
