Renault Laguna 1 (1994-2001) – sigorta kutusu

Bu makalede, Renault Laguna I (1994–2001) sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin konumunu öğrenecek ve her sigortanın atamasını (sigorta düzeni) öğrenmiş olacaksınız.

Renault Laguna 1 – sigorta şeması

Üretim yılı:1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.

Renault Laguna 1’deki sigara içme sigortası (güç prizi), kabin içindeki sigorta kutusunda 30 numaralı sigortadır.

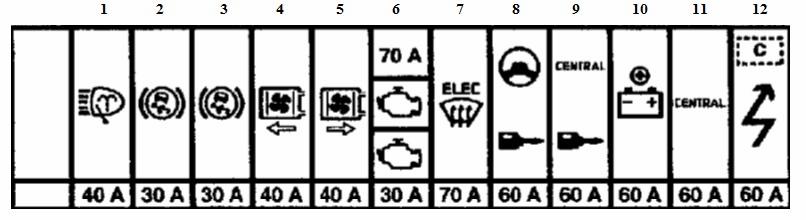

Motor bölmesi

Sigortalar, sol tarafta, akünün yanında bulunmaktadır.

Açıklama

1. 40A – Far silecek motoru
2. 30A – ABS
3. 30A – ABS
4. 40A – Sol motor soğutma sistemi elektrikli fanı
5. 40A – Sağ motor soğutma sistemi elektrikli fanı
6. 30A – Dizel motor enjeksiyon veya ısıtma sistemi (70 A)
7. 70A – Ön cam elektrikli ısıtıcı ateşleme rölesi
8. 60A – Antifurt sistemli ateşlemeden önce “+”
9. 60A – Ateşlemeden sonra röle
10. 60A – İç “+” akü
11. 60A – Orta konsol
12. 60A – Elektrik tüketicilerinin kesilmesi

Röle elemanları ayrı olarak yerleştirilmiştir.

Kabin

Bu kutular, gösterge panelinin sol alt kısmında bulunmaktadır. Kapağın arka kısmı, mevcut devre ve yedek sigortaların açıklaması ile işaretlenecektir.

No	Açıklama
1	25A Merkezi kilitleme
2	15A Sinyal lambaları; Hava yastığı; Emniyet kemeri germe mekanizması; Decodificatore; Antifurt alarmı; Sürücü koltuğu hafızası.
3	25A Silecek motorları ve ön cam yıkama motoru
4	15A Sinyal lambaları; Alarm.
Reklam
5	25A Ön cam silecek motorunun ters elektromanyetik frenlemesi
6	10A Saat; Elektronik ünitelerin hafıza cihazları ve radyo alıcısı; Ayna elektrikli hareketi; Alarm sireni.
7	10A Geri vites lambaları (otomatik şanzımanlı modeller için)
8	15A Sol far sis lambası
9	15A Sağ far sis lambası
10	25A Zil
11	20A Motor soğutma sistemi elektrikli fanı
12	10A Sağ yan lamba; Açık lambalarla zil göstergesi; Gösterge paneli aydınlatması; Gösterge paneli aydınlatma dimmeri; Gündüz-gece anahtarı rölesi; Lamba durum kontrol ünitesi.
13	20A Arka silecek motoru; Arka cam buharsızlaştırıcı; Ön cam elektrikli buharsızlaştırıcı; Geri vites lambaları; Zil – ışık kapama; Isıtma kontrolü.
14	20A Koltuk ısıtıcıları
15	15A Fren lambaları; Hız sabitleyici; Sinyal lambaları ve alarm anahtarı rölesi; Lamba durum kontrol ünitesi.
16	15A Sol far lambası; Far açısını uzaktan kontrol.
17	15A Sağ far lambası
18	5A Otomatik şanzıman
19	5A ABS
20	5A Adaptif direksiyon
21	30A Ateşlemeden sonra “+”
22	10A Sol arka lamba; Aydınlatma; Lamba durum göstergesi.
23	5A Cep telefonu
24	30A Açılır tavan motoru
Reklam
25	10A Isıtmalı yan aynalar
26	Enjeksiyon sistemi 2A
27	15A İç mekan ve bagaj aydınlatması; Çocuk güvenlik anahtarı; Antifurt alarmı.
28	25A Sis farları
29	25A Sürücü koltuğu hafızası
30	20A Radyo kontrolü; Isıtma; Sigara içme sigortası.
31	10A Arka sis lambası
32	10A Saat ve ekran lambası; Antifurt alarmı; Sürücü koltuğu pozisyonu hafızası.
33	15A Değişken sertlikte amortisörler
34	40A Yolcu koltuğu güç kaynağı
35	40A Yolcu kapısı elektrikli camı
36	40A Sürücü kapısı elektrikli camı
37	50A İklimlendirme sistemi
38	40A Isıtmalı arka cam
