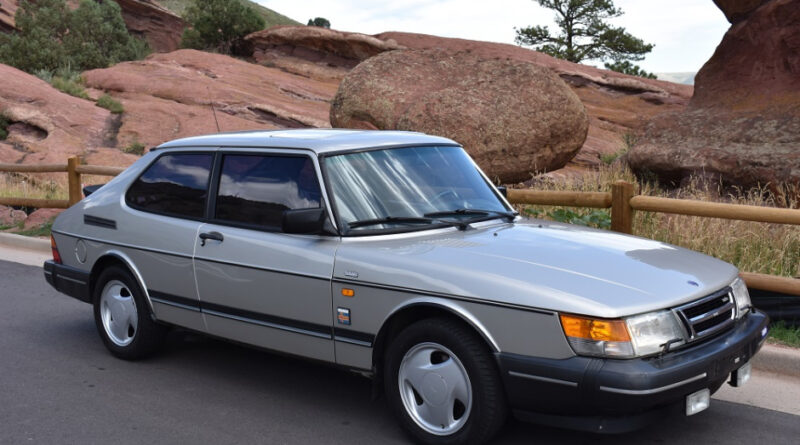

Saab 900 (1991-1998) – sigorta kutusu

Demir Emre

Bu makalede, 1991-1998 yılları arasında üretilen Saab 900’ün sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin konumunu öğrenecek ve her sigortanın atamasını (sigorta düzeni) öğreneceksiniz.

Saab 900 (1991-1994) – sigorta kutusu şeması

Üretim yılı: 1991, 1992, 1993, 1994.

Saab 900’de (1991-1994) çakmak sigortası (priz) sigorta kutusundaki 13 numaralı sigortadır.

Sigortalar

No Ampere [A]
 Açıklama
1 10 Lamba sensörü
2 – Yedek
3 15 Ateşleme sistemi
4 – Yedek
Reklam
5 15 Cam silecekleri;

Far silecekleri;

Emniyet kemeri uyarı ışığı
6 30 AC sistemi
7 15 Sinyal lambaları;

Dönüş sayacı;

CHECK ENGINE;

Şarj uyarı lambası;

Yağ basıncı uyarı lambası.
8 10 Far silecekleri;

Dış aynalar;

Hız sabitleyici.
9 30 Isıtma ve havalandırma fanı
10 10 APC sistemi;

Far yüksekliği ayarı.
11 – Yedek
12 – Yedek
13 20 Geri vites lambası;

Çakmak
14 15 Ana far – sağ
15 15 Ana far – sol;

Ana far sinyali hermetik
16 15 Düşük far – sağ
17 15 Düşük far – sol
18 10 Pozisyon lambaları – sağ;

Arka lambalar – sağ;

Plaka aydınlatması.
19 10 Pozisyon lambaları – sol;

Arka lambalar – sol
20 – Yedek
21 15 Arka sis lambası
22 10 Yakıt sistemi;

Yakıt göstergesi;

Sıcaklık göstergesi;

El freni uyarı lambası;

Fren sistemi;

ABS;

Yakıt uyarı lambası.
23 10 Göstergelerin aydınlatması;

Torpidonun aydınlatması.
24 – Yedek
Reklam
25 30 Radyatör fanı
26 25 Radyo
27 15 Acil durum lambaları
28 10 Saat
29 – Yedek
30 20 Yakıt pompası
31 15 Fren lambaları

ABS Sigorta Paneli

No Ampere [A]
 Açıklama
1 30 ABS
2 30 ABS
3 10 Pompa ve kontrol ünitesi
A – Sistem rölesi
B – Pompa rölesi

Arka koltuk altındaki sol enerji dağıtım paneli

No Ampere [A]
 Açıklama
1 20 Cabriolet örtüsü
Reklam
2 20 Koltuk ısıtma;

İç aydınlatma.
3 20 Arka cam ısıtma;

Arka kapı kilidi.
4 10
15(900 Cabriolet)		 Merkezi kilit;

İç aydınlatma;

Bagaj kilidi.
5 20 Radyo
6 20 Anten
7 30 Ön cam açılır pencereler
8 30 Arka kapı pencereleri;

Açılır tavan.
9 30 Sol koltuk ayarı
10 30 Sağ koltuk ayarı
Okumak  Saab 9000 (1993-1998) – sigorta kutusu

Saab 900 (1994-1998) – sigorta şeması

Üretim yılı: 1994, 1995, 1996, 1997, 1998.

Saab 900’de (1994-1998) çakmak sigortası (priz) sigorta kutusundaki 6 numaralı sigortadır.

Yolcu bölümündeki sigorta kutusu

Saab 900 – sigorta kutusu şeması – yolcu bölümü
No Amp [A] Açıklama
A – –
B – –
C – –
1 30 Isıtmalı arka cam ve yan ayna
2) 15 Sinyal lambaları
3) 30 Fan
4 7,5 İç aydınlatma;

Antenin beslemesi.
5 30 Elektrikli koltuk (sağ)
6 30 Çakmak
6B – –
7 30 5 kapılı hatchback:

Arka elektrikli pencereler.
  7,5 Cabriolet:

Kapı pencerelerinin motorları
Reklam
8 15 Arka cam sileceği
9 15 ’94 -’96:

Radyo
  15 ’97 -’98:

Vites kilidi
10 30 Sensör
11 7,5 ’97 -’98:

Radyo
12 15 Fren lambaları
13 15 Radyo:

Veri bağlantı arayüzü
14 30 Ön elektrikli pencereler
15 20 Gündüz farları (DRL)
16 30 Ön elektrikli koltuk (sol)
16B 30 Yakıt enjeksiyon rölesi
17 15 Göstergeler;

Tronic SFI;

Şanzıman kontrol modülü (TCM);

Hırsızlık alarmı;

Ses sensörü.
18 15 ’94 -’96:

Göstergeler;

Hava yastığı.
  10 ’97 -’98:

Hava yastığı.
19 15 ABS;

Klima rölesi;

Hava pompası rölesi (’97 -’98).
20 20 Isıtmalı ön koltuklar;

Merkezi kilit.
21 10 Klima;

Otomatik klima (ACC);

ICE (entegre merkezi elektronik).
22 15 Hız sabitleyici
23 20 Hırsızlık alarmı;

Telefon.
24 10 ’94 -’94:

APC
25 30 ’94 -’96:

Merkezi kilit,

amplifikatör
  15 ’97 -’98:

Merkezi kilit

(bagaj kapağı/bagaj kapağı);

Amplifikatör.
26 7,5 ’97 -’98:

Isıtmalı arka koltuklar
27 15 Tam far seti;

Otomatik klima (ACC).
28 30 Çekiş kontrol sistemi (TCS);

Tronic SFI;

Motronic SFI;

Yakıt enjeksiyonu.
29 7,5 ’94 -’96:

Sağ pozisyon lambaları
  10 ’97 -’98:

Sağ pozisyon lambaları,

Plaka,

Dimmer
30 10 Sol pozisyon lambaları
31 15 ’94 -’96:

Geri vites lambaları;

Cam silecekleri.
  20 ’97 -’98:

Cam silecekleri;

Geri vites lambaları.
Reklam
32 15 ’94 -’96:

Yakıt pompası
  20 ’97 -’98:

Yakıt pompası
33 30 ’94 -’96:

Sinyal lambası
  15 ’97 -’98:

Isıtmalı arka koltuklar
34 10 Göstergeler;

Saab bilgi ekranı (SID);

Şanzıman kontrol modülü (TCM).
35 10 ICE (entegre merkezi elektronik)
36 10 Marş
37 10 Arka sis lambaları
38 7,5 ’94 -’96:

Isıtmalı oksijen sensörü
  25 ’97-’98:

Isıtmalı lambda sensörü (Lambda)

39 – –

Yolcu bölümü rölesi

Saab 900 – sigorta kutusu şeması – yolcu bölümü rölesi
Saab 900 – sigorta kutusu şeması – yolcu bölümü röle kutusu
No Amp [A] Açıklama
A – Arka sis lambası
B – Yedek lambalar
C – Vites kilidi
D – Arka cam sileceği
E – Ateşleme
F – 3 yollu aşırı ısınmış katalizör
G – Cam silecekleri
H – Arka cam ve ayna buharı
I – Yakıt pompası
J – Silecek sıvısı pompası
K – Marş
L – Yakıt enjeksiyon sistemi
Yardımcı destek
N. – Isıtmalı arka koltuklar

Motor bölmesindeki sigorta kutusu

Saab 900 – sigorta kutusu şeması – motor bölmesi kutusu
No Amp [A] Açıklama
1 10 Korna
Reklam
2) 15 Sis lambaları
3) 40 Radyatör fanı (düşük hız)
4 10 Vakum pompası
5 15 Klima kompresör rölesi
6 15 ’94 -’96:

Sol düşük far

  10 ’97 -’98:

Sol düşük far

7 15 ’94 -’96:

Sağ düşük far

  10 ’97 -’98:

Sağ düşük far

8 15 ’94 -’96:

Sol yüksek far

  10 ’97 -’98:

Sol yüksek far

9 15 ’94 -’96:

Sağ yüksek far

  10 ’97 -’98:

Sağ yüksek far

10 7,5 Far silecekleri
11 10 ’94 -’96:

Far ışık demeti ayarı

12 10 İkincil hava valfi
13 7,5 ’97 -’98:

APC

14 7,5 ’97 -’98:

Farlar

15 – –
16 60 ’97 -’98:

Isıtma panelleri

17 30 ’97 -’98:

Hava pompası,

İkincil hava enjeksiyonu

1M 30 Radyatör fanı (yüksek hız)
2M 60 ’94 -’96:

ABS

  50 ’97 -’98:

ABS

3M 30 ’94 -’96:

İkincil hava pompası

Röle
A – Aydınlatma
  – Düşük far
B – Yüksek ve düşük farlar
  – Yüksek farlar
C – ’94 -’96:

İkincil hava pompası

C1 – ’97 -’98:

İkincil hava enjeksiyonu kontrol valfi

C2 – ’97 -’98:

Vakum pompası

D – Radyatör fanı (düşük hız)
E – Tamamlama kontrolü
F – Sis lambaları
G – Korna
H – ’94 -’96:

İkincil hava enjeksiyonu kontrol valfi

  – ’97 -’98:

Sis lambaları

I – Radyatör fanı (yüksek hız)
J – Klima ve otomatik klima (ACC)
K – ’97 -’98 (Motronic):

İkincil hava pompası

  – ’97 -’98 (Trionic):

Isıtma panelleri

Sigorta bloğu

Saab 900 – sigorta kutusu şeması – eriyen sigorta
No Amp [A] Döngüler
1 60 Sigortalara güç:

1, 4, 11, 13, 17, 23, 24, 25, 26 ve 34

2) 60 Sigortalara güç:

2, 5, 10, 12, 16, 27, 28, 33 ve 35

3) 60 Ateşleme sigortasına güç 20
4 60 Ateşleme sigortasına güç 21
5 60 Cabriolet kontrol sistemi için güç

’94 ->

Saab 900 – sigorta kutusu şeması
  1. Motor kontrol modülü (ECM)
  2. Çekiş kontrol sistemi (TCS) kontrol modülü
  3. Hava yastığı kontrol modülü
  4. Hırsızlık alarmı kontrol modülü
  5. Entegre merkezi elektronik (ICE) kontrol modülü
  6. ABS kontrol modülü
  7. Ana cihaz ekranı ve Saab bilgi ekranı (SID)
  8. Şanzıman kontrol modülü (TCM)
  9. Hız sabitleyici modülü
  10. Merkezi kilit kontrol modülü

-> ’98

Saab 900 – sigorta kutusu şeması
  1. Motor kontrol modülü (ECM)
  2. Çekiş kontrol sistemi (TCS) kontrol modülü
  3. TSAS kontrol modülü
  4. Hava yastığı kontrol modülü
  5. Hırsızlık alarmı kontrol modülü
  6. Ana cihazın ana ekranı
  7. Entegre merkezi elektronik (ICE) kontrol modülü
  8. ABS kontrol modülü
  9. Saab bilgi görüntüleme ünitesi (SID)
  10. Sensonic kontrol modülü
  11. Şanzıman kontrol modülü (TCM)
  12. Hız sabitleyici modülü
  13. Merkezi kilit kontrol modülü.
