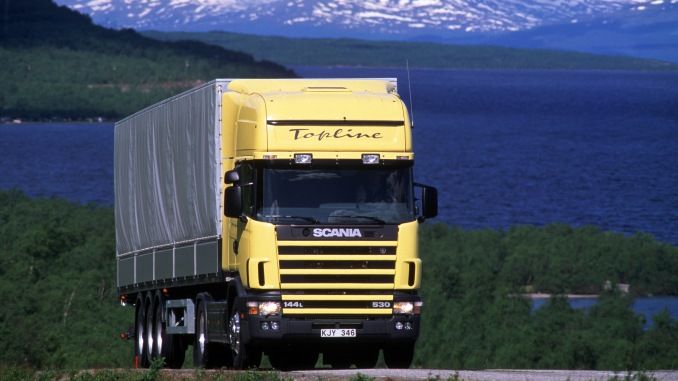

Scania 4 (1994-2005) – sigorta kutusu

Scania 4 – sigorta paneli şeması

Üretim yılı: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Scania 4’teki sigara çakmağı sigortası (güç prizi) sigorta panelinde 15 numaralı sigortadır.

Scania 4’teki sigortaların ve rölelerin işlevleri, sunulanlardan farklılık gösterebilir ve üretim yılı ile donanım seviyesine bağlıdır. Şemanızı koruyucu kapağın arkasında veya başka teknik belgelerde kontrol edin!



Sigorta paneli ve röleler

Ana sigorta ve röle paneli, yolcu tarafında, gösterge panelinin arkasında, koruyucu kapağın arkasındadır.



İki bölümden oluşmaktadır. Solda ana donanımın sigortaları ve röleleri bulunmaktadır. Sağda ise ek donanımın sigortaları bulunmaktadır.

Sigorta paneli şeması

Görevler

1. Kilometre sayacı, takograf, bip ses cihazı, ABS teşhisi 10A
2. Flaşör lambaları, hız sınırlayıcı, aks basıncı sınırlayıcı 10A
3. Geri vites sinyalleri 20A
4. Motor freni, beyaz duman sınırlayıcı 10A
5. Şanzıman 10A
6. ABS, fren sinyalleri 20A
7. Süspansiyon aksı kaldırma, diferansiyel kilidi, güç prizi, basınç sensörü 10A
8. Fırçalar, silecek 20A
9. Bip ses cihazı, fan, klima, sıcaklık modülü 20A
10. Hava süspansiyonu, direksiyon aksları, retarder 10A
11. Sol cam kaldırıcı 20A
12. Sağ cam kaldırıcı, sis farları 20A
13. Römork ABS 30A
14. Takograf, kilometre sayacı, koltuk 10A
15. İç aydınlatma, merkezi, kilit, sigara çakmağı 20A
16. Teşhis, yerel aydınlatma 20A
17. Radyo ekipmanları, koltuk 20A
18. ABS rölesi 20A
19. Motor kontrol ünitesinin beslemesi 20A
20. EDC motor kontrol ünitesi, yakıt beslemesinin kesilmesi 10A
21. EBS 30A
22. Isıtmalı koltuklar ve aynalar 20A
23. Römork ABS kontrolörü 5A
24. Far ayarı, hava kurutucu 20A
25. Gösterge paneli aydınlatması 10A
26. Çalışma aydınlatması, tavan aydınlatması 20A
27. Sol yan kenar, üst kenar lambaları 20A
28. Sağ boyut 20A
29. Ön ve arka sis lambaları 20A
30. Sol kısa far 10A
31. Sağ kısa far, yerel aydınlatma 10A
32. Sol uzun far 10A
33. Sağ uzun far, far yüksekliği ayarı 10A
34. Ek ısıtıcı, kabin eğimi 20A
35. Isıtıcı, sıcaklık kontrolörü, buzdolabı 10A
36. Ateşleme başlatma, güç prizi, sigara çakmağı , alarm 10A
37. Yakıt ısıtıcı 20A
38. Ateşleme başlatma, yakıt ısıtıcı, koltuk ısıtma 10A
39. Akkor ısıtıcı, otomatik. şasi yağı 10A
40. Elektrik panoraması, FMS yol bilgisayarı, cep telefonu 20A
41. Optik şanzıman, kilit saati, alarm 10A
42. EBS 20A
43. Opsiyonel ekipman 20A
44. Filtre ısıtması, opsiyonel ekipman 20A
45. Ek ekipman 10A

Röleler

RP1	Güç kaynağı (otobüs 15, sigorta 1-13, 18, 21, 23 güç kaynağı)
RP2	Güç kaynağı (otobüs 15, sigorta 36, 37 güç kaynağı)
RP3	Kısa ve uzun farlar
RP4	Güç kaynağı kablosu 61 (motor çalışırken alıcılar)
RP5	Güç otobüsü 58 (park lambaları, arka aydınlatma)
Reklam
RP6	Fırçalar, ara sıra çalışma
RP7	Fren lambaları
RP8	Ek farlar
RP9	Elektronik motor kontrol gücü (EDC)
RP10	Bip ses cihazı
RP11	Geri vites lambaları
RP12	Ön sis farları
RP13	Arka sis farları
RP14	EDC diyot bloğu
RP15	Sıra kaydırma kontrolü
RP16	Römork ABS
RP17	Ek aksın fren gücünün azaltılması
RP18	Versiyona bağlı
RP19	İç ısıtıcı fanı
RP20	İç ısıtıcı fanı
RP21	Ek farlar
RP22	Motor freni (versiyona bağlı)
RP23	Beyaz duman sınırlayıcı, marş motoru kilidi (versiyona bağlı)
RP24	Klima
RP25	Klima
Reklam
RP26	Ek ısıtıcı
RP27	Ek ısıtıcı
RP28	Ek ısıtıcı
RP29	Diferansiyel kilidi, 6 kanallı ABS (diagonal 1)
RP30	Versiyona bağlı 6 kanallı ABS (diagonal 2)
RP31	Versiyona bağlı 6 kanallı ABS teşhis lambası
RP32	Güçlü başlatma
RP33	Yakıt ısıtıcı
RP34	Yedek
