Seat Ibiza 6J (2016-2017) – sigorta kutusu

Temmuz 11, 2025 Demir Emre

Bu makalede, 2016–2017 Seat Ibiza (6J) sigorta kutusu şemalarını bulacaksınız, aracın içindeki sigorta panellerinin konumu hakkında bilgi edinecek ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).

İçindekiler

Seat Ibiza 6J – sigorta kutusu şeması

Üretim yılı: 2016, 2017.

Sigara içme aleti sigortası (güç prizi) Seat Ibiza 6J gösterge panelindeki sigorta 28 numaralı sigortadır.

Sigortaların renk kodlaması

Renk	Amper [A]
Siyah	1
Mor	3
Açık kahverengi	5
Kahverengi	7,5
Reklam
Kırmızı	10
Mavi	15
Sarı	20
Beyaz veya şeffaf	25
Yeşil	30
Turuncu	40

Sigorta kutusunun konumu

Yolcu Kabini

Sigortalar gösterge panelinin sol tarafında (gösterge panelinin arkasında) bulunmaktadır.

Motor

Sigorta kutusu şemaları

2016

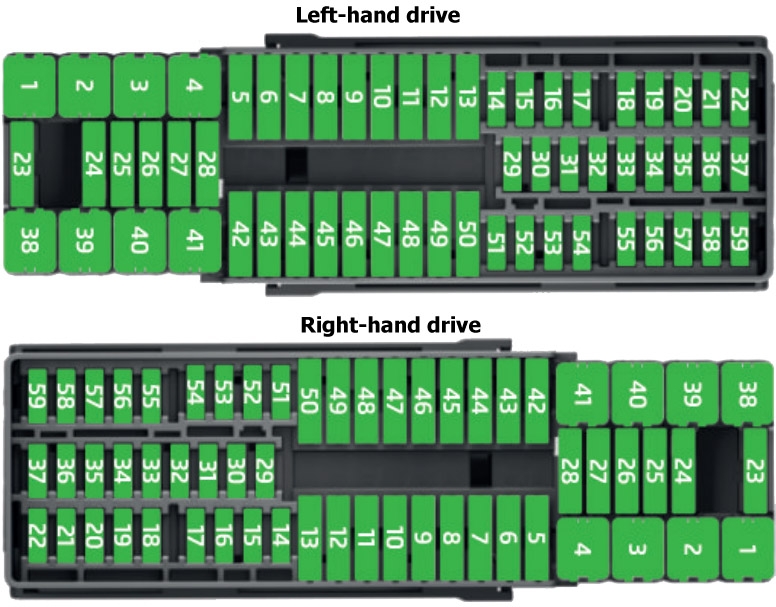

Gösterge Paneli (2016)

Gösterge panelindeki sigorta atamaları (2016)

Nr	Açıklama	Amper [A]
1	Sol farlar	40
2	Merkezi kilitleme	40
3	C63 Gücü (30 Güç)	30
4	PTC Rölesi (motor ısıtma)	50
5	Sol A dikmesi konnektörü pin 22 (sürücü tarafı cam kapama motoru)	30
6	Sol arka camı kapatma (motor)	30
7	Korna	20
9	Panoramik tavan	30
10	Aktif süspansiyon	7,5
11	Far yıkama sistemi rölesi	30
12	MIB Ekranı	5
13	(RL-15) SIDO KI.15 güç (girişler 29 ve 55)	30
14	Anahtarı panelden çıkarma; Tanılama; Far kolu (sinyal lambaları); Farların ve yan farların açılması (dönme farları).	7,5
Reklam
15	Hava ve ısı ayarı (güç); Otomatik vites kolu.	7,5
16	Gösterge paneli	5
17	Dwa Sensörü; Uyarı kornası.	7,5
23	Çift cam su pompası	7,5
24	Motor ısıtıcı; Isıtma kontrol paneli (güç).	30
26	12 V röle prizi	5
27	Arka silecek motoru	15
28	Sigara içme aleti	20
29	Hava yastığı kontrol ünitesi; Hava yastığı devre dışı bırakma uyarı lambası.	10
30	Geri vites; Ayna joystick; RKA; Isıtmalı koltukların açılması; Klima iç basıncı; Isıtma ve klima kontrolü (güç); Elektrokromatik ayna; PDC kontrolü; Ön ve arka sis farlarının açılması (dönme farları).	7,5
31	Yakıt göstergesi	5
32	AFS farları; Far ayarlayıcı (sinyal ve ayar); LWR Merkez; Tanılama; Ön far kolu (açma); Dimmer (far ayarı).	7,5
33	Start-Stop rölesi; Debriyaj sensörü.	5
34	Isıtmalı memeler	5
35	Ek tanılama	10
Reklam
36	Isıtmalı koltuklar	10
37	Soundaktor kontrolü; GRA ilerleme; Merkezi ilerleme – Soğutma fanı.	5
38	Sağ taraf A/66 beslemesi	40
39	ABS pompası (arka batarya)	40
41	Isıtmalı arka cam	30
42	Yolcu tarafı cam kontrolü	30
43	Sağ arka cam kontrolü	30
44	Geri görüş kamerası	10
45	Ön silecek kolu; Tanılama.	10
46	Bagaj için ek elektrik prizi	20
47	ABS valfi (arka batarya)	25
49	EKP TDI rölesi (yakıt pompası gücü)	30
49	EKP MPI rölesi (yakıt pompası gücü)	20
49	TFSI pompa göstergesi kontrolü	15
50	Multimedya radyo (güç)	20
51	Isıtmalı aynalar	10
53	Yağmur sensörü	5
54	30 ZAS (kontak anahtarı)	5
55	Isıtmalı koltuklar	10

	Kontrol paneli 2:
1	Lambda sensörü	15
Reklam
2	Vakum pompa motoru	20
2	Önceden kablolu motor (soğutma sıvısı pompası; Değişken valf dağıtıcı; Aktif karbonlu elektromanyetik vana filtresi; Baskı valfi; İkincil hava girişi valfi).	10

Motor (2016)

Motor bölmesindeki sigorta atamaları (2016)

Okumak Seat Ibiza (1993-2021) – sigorta kutusu

Nr	Açıklama	Amper [A]
1	Fan, kondansatör	40
1	TK8 fanı, kondansatör	50
2	Ateşleme bujileri	50
3	ABS pompası	40
3	EMBOX2-13 (TA8)	20
4	PTC ısıtma aşaması 2	50
5	PTC ısıtma aşaması 3	50
6	BDM, 30 referans	5
7	MSG (KL30)	7,5
8	Silecekler	30
9	Otomatik vites kontrolü; AQ160 kontrol paneli.	30
10	ABS havalandırması	25
10	EMBOX2-11 (TA8)	5
12	Enjektörler; TDI yakıt dozajlama regülatörü; TA8 egzoz gazı sıcaklık sensörü;	10
13	Servo sensörü	5
14	Yüksek/düşük sıcaklık soğutma sıvısı pompası; Manometre (EKP rölesi).	10
15	50 motor kontrol tanı	5
16	Marş	30
17	Motoru kontrol et (MSG KL87)	20
18	PTC rölesi; TOG sensörü; Motor valfleri; PWM fanı.	10
19	AUX iç sigortaları	30
20	Ateşleme bujileri rölesi; Isıtma borusu.	5
20	Ateşleme bobini	20
20	Önceden kablolu motor (soğutma sıvısı pompası; Değişken valf dağıtıcı; Aktif karbonlu elektromanyetik vana filtresi; Baskı valfi; İkincil hava girişi valfi).	10

2017

Gösterge Paneli (2017)

Gösterge panelindeki sigorta atamaları (2017)

Nr	Açıklama	Amper [A]
1	Sol farlar	40
2	Merkezi kilitleme	40
Reklam
3	C63 Gücü (30 Güç)	30
4	PTC Rölesi (motor ısıtma)	50
5	Sol A dikmesi konnektörü pin 22 (sürücü tarafı cam kapama motoru)	30
6	Sol arka camı kapatma (motor)	30
7	Korna	20
9	Panoramik tavan	30
10	Aktif süspansiyon	7,5
11	Far yıkama sistemi rölesi	30
12	MIB Ekranı	5
13	(RL-15) SIDO KI.15 güç (girişler 29 ve 55)	30
14	Anahtarı panelden çıkarma; Tanılama; Far kolu (sinyal lambaları); Farların ve yan farların açılması (dönme farları).	7,5
15	Hava ve ısı ayarı (güç); Otomatik vites kolu.	7,5
16	Gösterge paneli	5
17	Dwa Sensörü; Uyarı kornası.	7,5
23	Çift cam su pompası	7,5
24	Motor ısıtıcı, ısıtma kontrol paneli (güç)	30
26	12 V röle prizi	5
27	Arka silecek motoru	15
28	Sigara içme aleti	20
29	Hava yastığı kontrol ünitesi; Hava yastığı devre dışı bırakma uyarı lambası.	10
30	Geri vites; Ayna joystick; RKA; Isıtmalı koltukların açılması; Klima iç basıncı; Isıtma ve klima kontrolü (güç); Elektrokromatik ayna; PDC kontrolü; Ön ve arka sis farlarının açılması (dönme farları).	7,5
31	Yakıt göstergesi	5
32	AFS farları; Far ayarlayıcı (sinyal ve ayar); LWR Merkez; Tanılama; Ön far kolu (açma); Dimmer (far ayarı).	7,5
33	Start-Stop rölesi; Debriyaj sensörü.	5
34	Isıtmalı memeler	5
35	Ek tanılama	10
36	Isıtmalı koltuklar	10
37	Soundaktor kontrolü; GRA ilerleme; Merkezi ilerleme – Soğutma fanı.	5
Reklam
38	Sağ taraf A/66 beslemesi	40
39	ABS pompası (arka batarya)	40
41	Isıtmalı arka cam	30
42	Yolcu tarafı cam kontrolü	30
43	Sağ arka cam kontrolü	30
44	Geri görüş kamerası	10
45	Ön silecek kolu; Tanılama.	10
46	Bagaj için ek elektrik prizi	20
47	ABS valfi (arka batarya)	25
49	EKP TDI rölesi (yakıt pompası gücü)	30
49	EKP MPI rölesi (yakıt pompası gücü)	20
49	TFSI pompa göstergesi kontrolü	15
50	Multimedya radyo (güç)	20
51	Isıtmalı aynalar	10
53	Yağmur sensörü	5
54	30 ZAS (kontak anahtarı)	5
55	Isıtmalı koltuklar	10
