Bu makalede Toyota Auris (2007–2013) sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin nerede olduğunu keşfedecek ve her bir sigortanın ataması ve yerleşimi hakkında ayrıntılı bilgiler alacaksınız.

Toyota Auris (2007-2013) – sigorta kutusu şeması

Üretim yılı: 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Toyota Auris’teki sigara içme sigortası (güç prizi) kabin içindeki sigorta kutusunda 23, motor bölmesinde ise 39 numaralı sigortadır.

Motor bölmesi ile elektronik

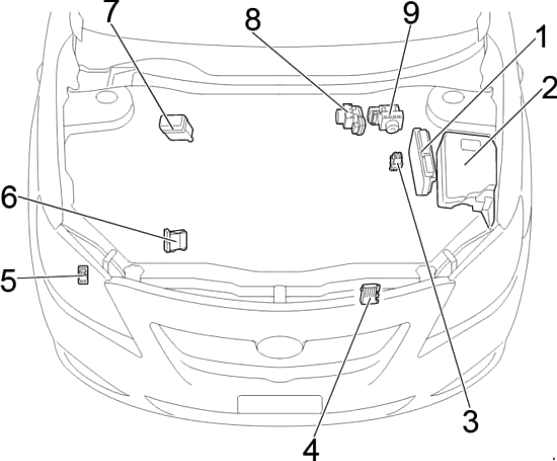

Konum

Açıklama

  1. Motor kontrol ünitesi
  2. Ana sigorta ve röle kutusu
  3. Buji rölesi
  4. Soğutma fanı kontrol ünitesi
  5. LHD: Far rölesi
  6. Enjektör kontrol ünitesi (EDU)
  7. Röle kutusu
  8. Benzin: Fren kontrol ünitesi
  9. Dizel: Fren kontrol ünitesi

Kaput altındaki sigorta ve röle kutusu

Sol tarafta bulunmaktadır.

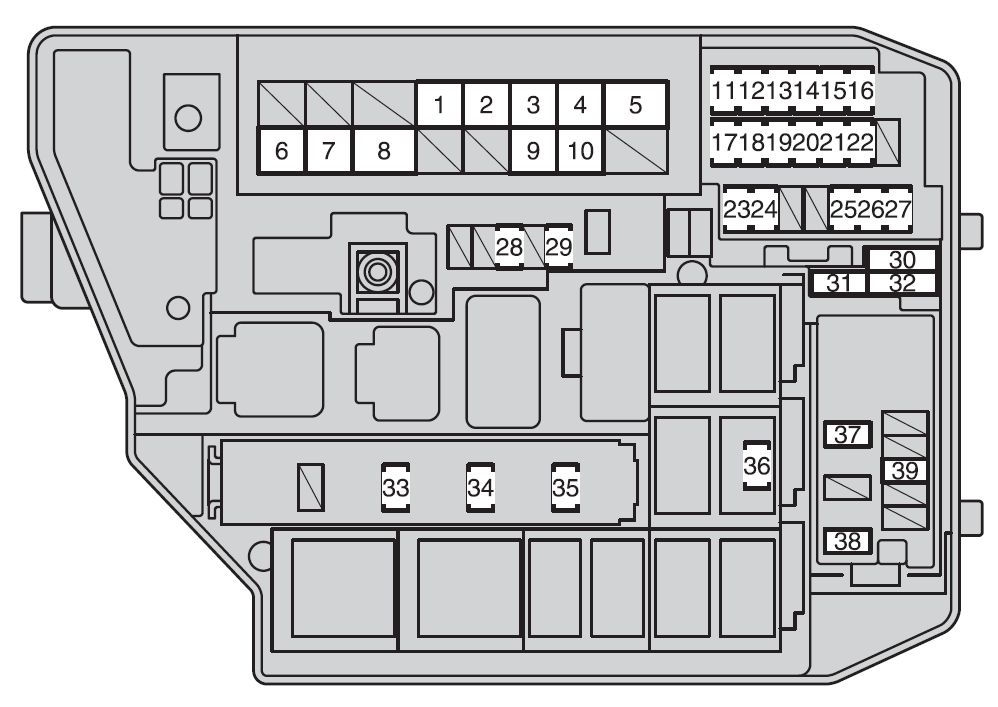

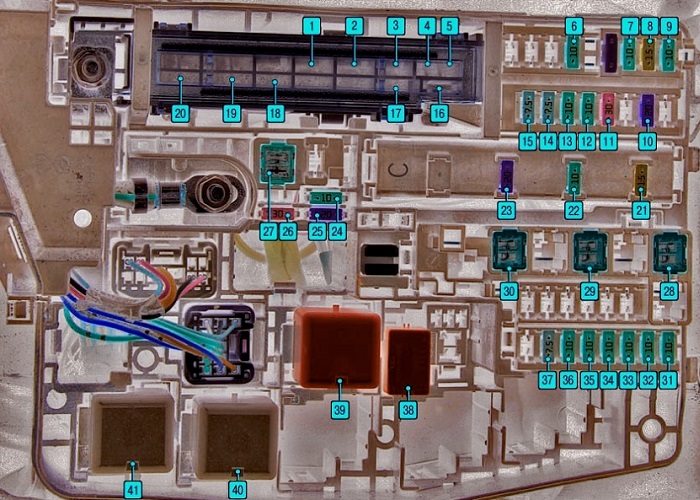

Tip 1

Açıklama

F1 30A – Far silecekleri
F2 45A – Soğutma fanı
F3 30A – ABS ve VSC
F4 50A – ABS ve VSC
F5 50A – Klima
Reklam
F6 10A – Otomatik şanzıman;

Klima;

Akıllı Giriş Sistemi.
F7 10A – Gösterge paneli;

Elektrik kontrol ünitesi;

VSC;

Merkezi kilit;

Elektrikli camlar.
F8 15A – Ses sistemi
F9 10A – İç aydınlatma;

Bagaj aydınlatması;

Akıllı Giriş Sistemi.
F10 20A – Direksiyon kilidi sistemi
F11 30A – Motor çalıştırma sistemi;

Akıllı Giriş Sistemi;

Enjeksiyon sistemi.
F12 10A – Gaz kelebeği kontrol sistemi
F13 10A – Sinyal lambaları ve acil ışıklar
F14 7,5A – Akü şarj sistemi
F15 7,5A – Elektrikli cihazlar kontrol ünitesi
F16 50A – Farlar
F17 50A – Yakıt enjeksiyon sistemi
F18 80A – Motor ön ısıtma sistemi (Dizel motorlar için)
F19 60A EPS – Elektrikli direksiyon
F20 120A – Akü şarj sistemi
F21 15A – Yakıt enjeksiyon sistemi, akıllı giriş sistemi
F22 10A – Sesli sinyal;

Korna
F23 20A – Yakıt enjeksiyon sistemi
F24 Yedek
F25 Yedek
Reklam
F26 Yedek
F27 50A – Otomatik şanzıman
F28 30A – Klima
F29 30A – Klima
F30 30A – Klima
F31 10A – Sağ far (konum lambası)
F32 10A – Sol far (konum lambası)
F33 10A – Sağ far (bixenon)
F34 10A – Sol far (bixenon)
F35 10A – Enjeksiyon sistemi
F36 10A – Enjeksiyon sistemi
F37 7,5A – Çalıştırma sistemi;

Akıllı Giriş Sistemi.
38 Soğutma fanı rölesi
39 Far anahtarı rölesi
40 Otomatik şanzıman rölesi
Reklam
41 Far rölesi
Okumak  Toyota Aurion XV40 (2006-2012) - sigorta kutusu

Tip 2

Açıklama

1 30A – Elektrikli soğutma fanı (y)
2 40A – Soğutma fanı(ları)
3 30A – Kilitlenmeyi önleyici sistem, araç kararlılık kontrol sistemi
4 50A – Kilitlenmeyi önleyici sistem, araç kararlılık kontrol sistemi
5 50A – Klima
6 120A – Şarj sistemi, RDI FAN, CDS FAN, ABS NO. 1, ABS NO. 3, HTR, HTR SUB NO. 1, HTR SUB NO. 3, ACC, CIG, METER, IGN, ECU-IG NO. 2, HTR-IG, WIPER, WASHER, ECU-IG NO. 1, AM1, DOOR, STOP, FR DOOR, POWER, RR DOOR, RL DOOR, OBD, ACC-B, FR FOG, DEF, MIR HTR, TAIL, PANEL
7 60A EPS – Elektrikli direksiyon
8 80A – Buji
9 50A P/I – EFI MAIN, IG2
10 50A – Farlar
11 10A – Emisyon kontrol sistemi
12 10A – Çok noktadan enjeksiyon sistemi;

Sıralı çok noktadan enjeksiyon sistemi.
13 10A – Sağ far (bixenon)
14 10A – Sol far (bixenon)
15 10A – Sağ far (konum lambası)
16 10A – Sol far (konum lambası)
17 10A – Elektronik gaz kelebeği kontrol sistemi
18 10A – Sinyal lambaları;

Acil ışıklar,
19 7,5A – Şarj sistemi
20 7,5A – Çok noktadan enjeksiyon sistemi;

Sıralı çok noktadan enjeksiyon sistemi;

Çalıştırma sistemi.
21 30A – Çalıştırma sistemi
Reklam
22 20A – Direksiyon kilidi sistemi
23 7,5A – Çalıştırma sistemi
24 10A – Klima sistemi
25 10A – Gövde ana ECU;

Sensor ve ölçüm cihazları.

Kilometre sayacı.
26 15A – Ses sistemi
27 10A – Bagaj aydınlatması;

Akıllı anahtar sistemi.
28 30A – Ses sistemi
29 10A MAYDAY
30 10A – Yedek sigorta
31 30A – Yedek sigorta
32 20A – Yedek sigorta
33 20A – çok noktadan enjeksiyon sistemi;

Sıralı çok noktadan enjeksiyon sistemi;

EFI NO. 1, EFI NR. 2
34 10A – Korna
35 15A – Çok noktadan enjeksiyon sistemi;

Sıralı çok noktadan enjeksiyon sistemi;

Çalıştırma sistemi;

IGN;

Kilometre sayacı.
36 7,5A – Marş motoru
37 30A – PTC ısıtıcı
38 30A – PTC ısıtıcı
39 15A – Priz;

Sigara içme sigortası.
Okumak  Toyota Corolla (1992-2018) – sigorta kutusu

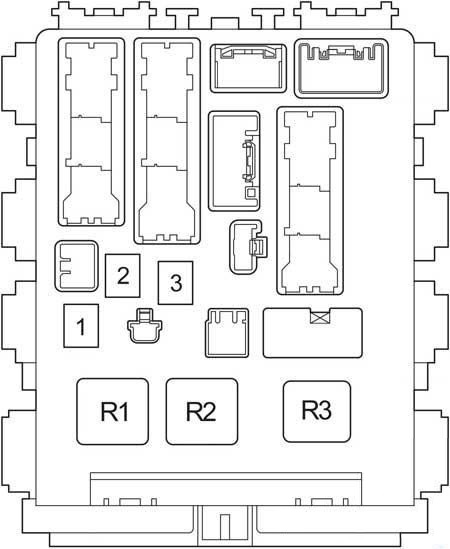

Ek röle kutusu

Şeması

Amacı

R2 Yardımcı ısıtıcı (HTR SUB NO.1)
R3 Yardımcı ısıtıcı (HTR SUB NO.3)
R4 Yardımcı ısıtıcı (HTR SUB NO.2)

Kabin

Yerleşim şeması

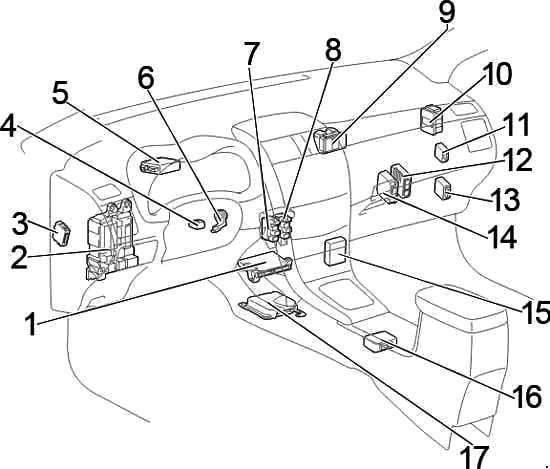

Kabin içindeki kutuların genel yerleşimi

Açıklama

  1. Klima kontrol ünitesi
  2. Sigorta kutusu / Gövde ECM
  3. LHD: Far açısı kontrol ünitesi
  4. Direksiyon kilidi kontrol ünitesi
  5. Elektrikli direksiyon kontrol ünitesi
  6. Transponder anahtar amplifikatörü
  7. Röle kutusu No. 1
  8. Röle kutusu No. 2
  9. Dağıtım bloğu
  10. Dağıtım bloğu
  11. Cam silecek rölesi
  12. LHD : Şanzıman kontrol ünitesi (çok modlu)
  13. Motor ve şanzıman kontrol ünitesi
  14. Start-Stop sistemi kontrol ünitesi
  15. Multimedya arayüzü kontrol ünitesi
  16. LHD: Şanzıman kolu kilidi kontrolörü
  17. Hava yastığı kontrol ünitesi
  18. RHD: Dönüş sinyali rölesi

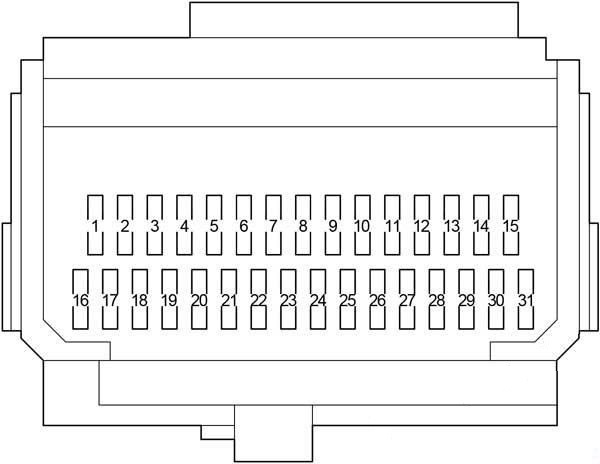

Sigorta kutusu

Kabin içinde sol taraftaki panelin altında bulunmaktadır.

Sağ direksiyon

Sol direksiyon

Açıklama

1 7,5A – Çalıştırma sistemi;

Çok noktadan enjeksiyon sistemi;

Sıralı çok noktadan enjeksiyon sistemi;

Sigortalar: “CIG”, “ACC”.
2 15A – Ön sis farı
3  –
4 25A – Sigortalar: “CIG”, “ACC”
5 25A – Merkezi kilit
6  –
7 10A – Stop lambaları;

Ek fren lambası;

ABS;

VSC;

Gövde ECM;

Çok noktadan enjeksiyon sistemi;

Sıralı çok noktadan enjeksiyon sistemi;

Şanzıman kontrol ünitesi.
8 7,5A – Tanılama prizi
9 10A – Geri vites lambaları;

Şarj sistemi;

Otomatik kararan dikiz aynası;

Monitör;

Açılır tavan;

Isıtmalı arka cam;

Klima;

Sinyal lambaları;

Acil ışıklar;

Ön yolcu emniyet kemeri göstergesi;

Start-stop sistemi;

Park yardımı.
Reklam
10 10A – start-stop sistemi yok:

Far açısı otomatik ayarı;

Gövde ECM;

Elektrikli direksiyon;

Soğutma fanı(ları);

Şanzıman kolu kilidi;

Yağmur sensörü;

ABS;

VSC;

Ses sistemi;

Navigasyon;

Sıralı çok noktadan enjeksiyon sistemi;

Far temizleme;

Akıllı giriş ve çalıştırma sistemi.
11 15A – Cam silici
12  –
13 25A – Silecek;

Yağmur sensörü.
14 10A – Klima;

Isıtmalı arka cam;

Durma ısıtması.
15 15A – Isıtmalı koltuklar
16 10A – Yan ışık;

Plaka aydınlatması;

Arka sis lambası;

Ön sis lambası;

Far açısı ayarı;

Çok noktadan enjeksiyon sistemi;

Sıralı çok noktadan enjeksiyon sistemi;

Gösterge paneli aydınlatması.
17 7,5A – Işık anahtarı;

Gösterge paneli aydınlatması;

Torpidonun aydınlatması;

Direksiyon üzerindeki anahtarlar;

Gövde kontrol ünitesi.
18 10A – start-stop sistemi ile:

Far açısı otomatik ayarı;

Gövde ECM;

Elektrikli direksiyon;

Soğutma fanı;

Şanzıman kolu kilidi;

Yağmur sensörü;

ABS;

VSC;

Ses sistemi;

Navigasyon;

Çok noktadan enjeksiyon sistemi;

Sıralı çok noktadan enjeksiyon sistemi;

Far temizleme;

Akıllı giriş ve çalıştırma sistemi;

Start-stop sistemi.
19 20A – Ön cam kaldırıcıları
20 20A – Sol arka cam kaldırıcı
21 20A – Sağ arka cam kaldırıcı
22 20A – Açılır tavan
23 15A CIG – Sigara içme sigortası
24 7,5A – Elektrikli aynalar;

Ses sistemi;

Navigasyon;

Şanzıman kolu kilidi;

Gövde ECM;

Akıllı giriş ve çalıştırma sistemi;

Start/Stop sistemi.
25
26 10A – Isıtmalı aynalar;

Çok noktadan enjeksiyon sistemi;

Sıralı çok noktadan enjeksiyon sistemi.
27
28
29 7,5A – Arka sis lambası
30 7,5A – Direksiyon sistemi kilidi;

Hava yastığı;

Şanzıman kontrol modülü;

Çok noktadan enjeksiyon sistemi;

Sıralı çok noktadan enjeksiyon sistemi;

Akıllı giriş ve çalıştırma sistemi;

Start-Stop sistemi.
31 7,5A – Sinyal lambaları;

Start-stop sistemi.
Okumak  Toyota Land Cruiser 200 (2007-2017) – sigorta kutusu

Röle

Açıklama

1 30A Gövde ECM;

Cam elektrikleri.
2 30 / 40A Sinyal lambası rölesi;

Arka cam ısıtması;

Sigorta: “MIR HTR”.
3 30A Isıtmalı koltuklar
R1 Röle “IG1” – ateşleme sistemi
R2 Isıtıcı rölesi
R3 Sinyal lambası rölesi
Reklam

Röle kutusu No. 1

Açıklama

R1 Marş motoru (ST)
R2 Arka sis lambası (RR FOG)
R3 Yardımcı röle (ACC)
R4 Yardımcı röle (ACC CUT)

Röle kutusu No. 2

Açıklama

R1 Ön sis lambası (FR FOG)
R2 Marş motoru (ST CUT)
R3 Pano (PANEL)
R4 Yedek
