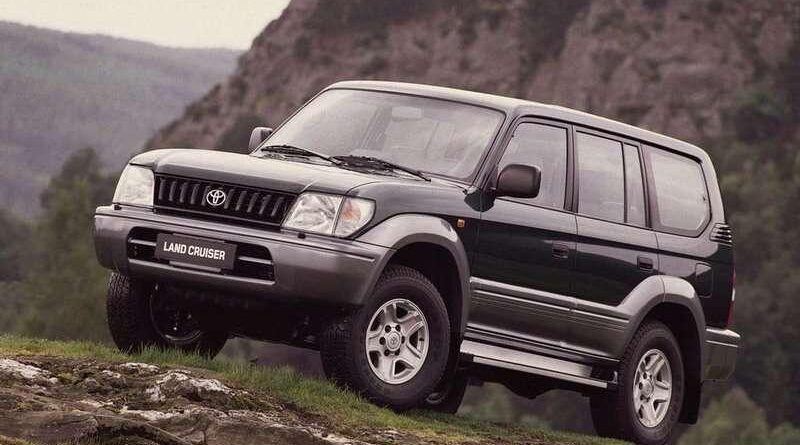

Toyota Land Cruiser (1996-2016) – sigorta kutusu

Demir Emre

Bu makalede Toyota Land Cruiser (1996–2016) modelinin sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin nerede olduğunu keşfedecek ve her bir sigortanın ataması ve düzeni hakkında ayrıntılı bilgiler alacaksınız.

Toyota Land Cruiser (1996-1997) – sigorta şeması

Üretim yılı: 1996, 1997.

Toyota Highlander Hybrid (2011-2016) modelinde sigara içme sigortası (güç prizi) sigorta kutusunda 28 ve 29 numaralı sigortalardır.

Gösterge Paneli

Toyota Land Cruiser – sigortalar – gösterge paneli

Motor

Toyota Land Cruiser – sigortalar – motor

Sigortalar (tip A)

Sigorta Amp [A] Açıklama
1 CIG 15 Sigara içme, ve

Elektrikli yan aynalar;

Dijital saat ekranı;

Radyo;

Kaset çalar;

Elektrikli anten;

Otomatik vites kilidi;

SRS hava yastığı sistemi.
2 TAIL 15 Arka lambalar;

Plaka aydınlatması;

Ön yan lambalar ve konum lambaları;

Gösterge paneli aydınlatması;

Saat;

Torpidonun aydınlatması.
3 OBD 15 On-board diagnostic system
4 STOP 10 Fren lambaları;

Çok noktadan yakıt enjeksiyon sistemi;

Sıralı çok noktadan yakıt enjeksiyon sistemi;

Cruise control devre dışı bırakma cihazı;

Otomatik vites kilidi.
Reklam
5 DEFOG 20 Arka cam buharlaşma önleyici
6 WIPER 20 Ön cam silecekleri;

Arka cam sileceği.
7 GAUGE 10 Göstergeler ve ölçüm cihazları;

Bakım hatırlatıcı göstergeleri ve sesli uyarıcılar

(boşaltma ve kapı açık uyarı ışıkları hariç);

Geri vites lambaları.
8 TURN 7,5 Sinyal lambalarını aktif hale getirir
9 ECU-IG 15 Cruise control sistemi
10 ECU-B 10 SRS hava yastığı sistemi
11 REAR-HTR 20 İklimlendirme sistemi
12 IGN 7,5 Çok noktadan yakıt enjeksiyon sistemi;

Sıralı çok noktadan yakıt enjeksiyon sistemi;

Emisyon kontrol sistemi;

SRS hava yastığı sistemi.
13 AC 10 İklimlendirme sistemi
14 DIFF 30 Diferansiyel kilitleme sistemi
15 CHARGE 7,5 Şarj sistemi;

Boşaltma uyarı ışığı.
16 EFI 15 Çok noktadan yakıt enjeksiyon sistemi;

Sıralı çok noktadan yakıt enjeksiyon sistemi.
17 CDS-FAN 20 Devre yok
18 HEAD (RH) 15 Sağ far
19 HEAD (LH) 15 Sol far
20 HAZ-HORN 15 Acil durum lambaları, kornalar
21 DOME 10 İç aydınlatma;

Kişisel aydınlatma;

Bagaj aydınlatması;

Ateşleme lambası;

Açık kapı uyarı lambası;

Saat;

Radyo;

Kaset çalar;

Elektrikli anten;

İkram lambaları.

Sigortalar (tip B)

Sigorta Amp [A] Açıklama
22 FL HEATER 40 İklimlendirme sistemi
23 FL POWER 30 Elektrikli pencereler;

Kapı kilitleme sistemi;

Elektrikli tavan.
Reklam

Sigortalar (tip C)

Sigorta Amp [A] Açıklama
24 AM 1 50 Tüm bileşenler devrelerde

“CIG”, “WIPER”, “GAUGE”,

“TURN”, “ECU-IG”, “REAR-HTR”,

“IGN”, “DIFF” ve “FL POWER”
25 ABS 60 Tekerleklerin kilitlenmesini önleme sistemi

Toyota Land Cruiser (1998-1999) – sigorta kutusu şeması

Üretim yılı: 1998, 1999.

Toyota Land Cruiser (1998-1999) modelinde sigara içme sigortası (güç prizi) sigorta kutusunda 23 numaralı sigortadır (tip A).

Motor Bölmesi

Toyota Land Cruiser – sigortalar – motor bölmesi

Motor Bölmesi

Toyota Land Cruiser – sigortalar – motor bölmesi

Sol Yan Panel

Toyota Land Cruiser – sigortalar – sol yan panel

Sigortalar (tip A)

Sigorta Amp [A] Açıklama
1 ALT- S 7,5 Şarj sistemi
2 AM1 NO.2 20 Marş sistemi;

Sinir lambaları;

Acil durum lambaları;

Sigorta “CIGAR”, “ECU-IG”, “MIRR”, “SRS” içindeki tüm elemanlar
3 AC 20 İklimlendirme sistemi
4 POWER HTR 10 Devre yok
5 SEAT HTR 15 Koltuğun ısıtıcıtıcıları
6 FUEL HTR 20 Devre yok
7 MIR HTR 15 Dış dikiz aynası ısıtıcıtıcı
8 HEAD CLNER 20 Devre yok
9 CDS FAN 20 Soğutma elektrikli fanı
10 EFI 20 Çok noktadan yakıt enjeksiyon sistemi;

Sıralı çok noktadan yakıt enjeksiyon sistemi;

Emisyon kontrol sistemi;

Yakıt pompası.
ECD
Reklam
11 HORN 10 Korna
12 THROTTLE 15 Elektronik gaz kontrol sistemi
13 RADIO 20 Otomobil ses sistemi
14 HAZ- TRN 15 Acil durum lambaları;

Sinir lambaları.
15 AM2 30 Marş sistemi;

Çok noktadan yakıt enjeksiyon sistemi;

Sıralı çok noktadan yakıt enjeksiyon sistemi;

“IGN” sigortasındaki tüm elemanlar
16 TEL 10 Devre yok
17 HEAD(LH- UPR) 20 Sol far (yüksek ışık)
18 HEAD(RH- UPR) 20 Sağ far (yüksek ışık)
19 HEAD(LH- LWR) 10 Sol far (düşük ışık);

Ön sis farları.
20 HEAD(RH- LWR) 10 Sağ far (düşük ışık)
21 MIRR 10 Elektrikli dikiz aynası
22 SRS 15 SRS hava yastığı sistemi;

Emniyet kemeri gerdiricileri.
23 CIGAR 15 Sigara içme
24 IGN 10 Çok noktadan yakıt enjeksiyon sistemi;

Sıralı çok noktadan yakıt enjeksiyon sistemi;

Antiblokaj sistemi;

SRS hava yastığı sistemi;

Emniyet kemeri gerdiricileri;

Boşaltma uyarı lambası.
25 DOME 10 İç aydınlatma;

Kişisel aydınlatma.
26 AHC- IG 20 Devre yok
27 DIFF 20 Arka diferansiyel kilidi
28 GAUGE 15 Göstergeler ve ölçüm cihazları;

Bakım hatırlatıcı göstergeleri ve

sesli uyarıcılar

(acil boşaltma lambaları,

açık kapılar ve SRS hava yastığı hariç);

Geri vites lambaları;

İklimlendirme sistemi;

Elektronik kontrollü otomatik vites.
29 WIPER 20 Ön cam silecekleri;

Arka cam sileceği.
30 I / UP 7,5 Motorun minimum sistemi
31 FR FOG 15 Ön sis farları
32 STOP 15 Fren lambaları;

Yüksek montajlı fren lambası.
Reklam
33 RR AC 30 İklimlendirme sistemi
34 DEFOG 20 Arka cam buharlaşma önleyici
35 ECU- B 15 Kapı kilidi elektrik kontrol sistemi;

Elektrikli pencereler;

Arka cam sileceği;

Aydınlatılmış giriş sistemi.
36 TAIL 15 Arka lambalar;

Plaka aydınlatması;

Konum lambaları;

Gösterge paneli aydınlatması.
37 AHC- B 15 Devre yok
38 OBD 10 On-board diagnostic system
39 RR HTR 10 İklimlendirme sistemi
40 ECU-IG 15 Antiblokaj sistemi;

Vites kilidi sistemi;

Elektrikli koltuklar.
41 PWR OUTLET 15 Güç prizleri
Okumak  Toyota Camry XV20 (1996-2001) - sigorta kutusu

Sigortalar (tip B)

Sigorta Amp [A] Açıklama
42 ABS NO.1 40 Tekerleklerin kilitlenmesini önleme sistemi
43 AHC 50 Devre yok
44 ACC 50 “PWR OUTLET” sigortasındaki tüm elemanlar
45 ABS NO.2 40 Tekerleklerin kilitlenmesini önleme sistemi
46 STARTER 30 Marş sistemi
47 POWER 40 Kapıların elektrikli kilit kontrol sistemi;

Elektrikli pencereler;

Elektrikli tavan;

Elektrikli ayarlanabilir koltuk.

Sigortalar (tip C)

Sigorta Amp [A] Açıklama
48 MAIN 100 Devre yok
49 ALT 140 “J / B NO.2”, “MIR HTR”,

“SEAT HTR”, “AC”, “AM1 NO.1”,

“AM1 NO.2”, “ACC”, “CDS FAN” içindeki tüm bileşenler;

HTR sigortaları ve “ABS NO.1”
50 J/B NO.2 100 “ECU-B”, “FR FOG”,

“AM1 NO.1”, “TAIL”, “STOP”,

“DOME”, “POWER”, “RR AC”,

“RR HTR” içindeki tüm bileşenler
51 AM1 NO.1 80 Şarj sistemi, dış dikiz aynası ısıtıcıtması;

“AM1 NO.2”, “GAUGE”,

“WIPER”, “DIFF”, “DEFOG”, “AC” ve “SEAT HTR” sigortalarındaki tüm elemanlar
52 HTR 60 İklimlendirme sistemi
53 GLOW 80 Devre yok

Toyota Land Cruiser (2000-2001) – sigorta şeması

Üretim yılı: 2000, 2001.

Toyota Land Cruiser (2000-2001) modelinde sigara içme sigortası (güç prizi) sigorta kutusunda 21 numaralı sigortadır (tip A).

Motor Bölmesi

Toyota Land Cruiser – sigortalar – motor bölmesi

Motor Bölmesi

Toyota Land Cruiser – sigortalar – motor bölmesi

Sol Yan Panel

Toyota Land Cruiser – sigortalar – sol yan panel

Sigortalar (tip A)

Sigorta Amp [A] Açıklama
1 ALT- S 7,5 Şarj sistemi
2 AM1 NO.2 20 Marş sistemi;

Sinir lambaları;

Acil durum lambaları;

Sigorta “CIGAR”, “ECU-IG”, “MIRR”, “SRS” içindeki tüm elemanlar
3 AC 20 İklimlendirme sistemi
4 SEAT HTR 10 Koltuğun ısıtıcıtıcıları
5 MIR HTR 15 Dış dikiz aynası ısıtıcıtıcı
6 HEAD CLNER 20 Devre yok
Reklam
7 CDS FAN 20 Soğutma elektrikli fanı
8 EFI 20 Çok noktadan yakıt enjeksiyon sistemi;

Sıralı çok noktadan yakıt enjeksiyon sistemi;

Emisyon kontrol sistemi;

Yakıt pompası.
9 HORN 10 Korna
10 THROTTLE 15 Elektronik gaz kontrol sistemi
11 RADIO 20 Otomobil ses sistemi
12 HAZ- TRN 15 Acil durum lambaları;

Sinir lambaları.
13 AM2 30 Marş sistemi;

Çok noktadan yakıt enjeksiyon sistemi;

Sıralı çok noktadan yakıt enjeksiyon sistemi;

“IGN” sigortasındaki tüm elemanlar
14 ECU-B1 20 Kapıların elektrikli kilit kontrol sistemi;

Elektrikli pencereler;

Arka cam sileceği;

Aydınlatılmış giriş sistemi;

Uzaktan kumanda sistemi;

Elektrikli dikiz aynası;

Sinir lambaları;

İklimlendirme sistemi;

Otomatik aydınlatma kontrol sistemi;

Alarm sistemi.
15 HEAD(LH- UPR) 20 Sol far (yüksek ışık)
16 HEAD(RH- UPR) 20 Sağ far (yüksek ışık)
17 HEAD(LH- LWR) 10 Sol far (düşük ışık);

Ön sis farları.
18 HEAD(RH- LWR) 10 Sağ far (düşük ışık)
19 MIRR 10 Elektrikli dikiz aynası
20 SRS 15 SRS hava yastığı sistemi;

Emniyet kemeri gerdiricileri.
21 CIGAR 15 Sigara içme
22 IGN 10 Çok noktadan yakıt enjeksiyon sistemi;

Sıralı çok noktadan yakıt enjeksiyon sistemi;

Antiblokaj sistemi;

SRS hava yastığı sistemi;

Emniyet kemeri gerdiricileri;

Boşaltma uyarı lambası.
23 DOME 10 İç aydınlatma;

Kişisel aydınlatma.
24 AHC- IG 20 Devre yok
25 DIFF 20 Arka diferansiyel kilidi
26 GAUGE 15 Göstergeler ve ölçüm cihazları;

Bakım hatırlatıcı göstergeleri ve

sesli uyarıcılar

(acil boşaltma lambaları,

açık kapılar ve SRS hava yastığı hariç);

Geri vites lambaları;

İklimlendirme sistemi;

Elektronik kontrollü otomatik vites.
27 WIPER 20 Ön cam silecekleri;

Arka cam sileceği.
28 I / UP 7,5 Motorun minimum sistemi
29 FR FOG 15 Ön sis farları
30 STOP 15 Fren lambaları;

Yüksek montajlı fren lambası.
31 RR AC 30 İklimlendirme sistemi
32 DEFOG 20 Arka cam buharlaşma önleyici
33 ECU- B 15 Kapı kilidi elektrik kontrol sistemi;

Elektrikli pencereler;

Arka cam sileceği;

Aydınlatılmış giriş sistemi.
34 TAIL 15 Arka lambalar;

Plaka aydınlatması;

Konum lambaları;

Gösterge paneli aydınlatması.
Reklam
35 AHC- B 15 Devre yok
36 OBD 10 On-board diagnostic system
37 RR HTR 10 İklimlendirme sistemi
38 ECU-IG 15 Antiblokaj sistemi;

Vites kilidi sistemi;

Elektrikli koltuklar.
39 PWR OUTLET 15 Güç prizleri
Okumak  Toyota 4Runner N210 (2003-2009) - sigorta kutusu

Sigortalar (tip B)

Sigorta Amp [A] Açıklama
40 ABS NO.1 40 Tekerleklerin kilitlenmesini önleme sistemi
41 AHC 50 Devre yok
42 ACC 50 “PWR OUTLET” sigortasındaki tüm elemanlar
43 ABS NO.2 40 Tekerleklerin kilitlenmesini önleme sistemi
44 STARTER 30 Marş sistemi
45 POWER 40 Kapıların elektrikli kilit kontrol sistemi;

Elektrikli pencereler;

Elektrikli tavan;

Elektrikli ayarlanabilir koltuk.

Sigortalar (tip C)

Sigorta Amp [A] Açıklama
46 MAIN 100 Devre yok
47 ALT 140 “J / B NO.2”, “MIR HTR”,

“SEAT HTR”, “AC”, “AM1 NO.1”,

“AM1 NO.2”, “ACC”, “CDS FAN” içindeki tüm bileşenler;

HTR sigortaları ve “ABS NO.1”
48 J/B NO.2 100 “ECU-B”, “FR FOG”,

“AM1 NO.1”, “TAIL”, “STOP”,

“DOME”, “POWER”, “RR AC”,

“RR HTR” içindeki tüm bileşenler
49 AM1 NO.1 80 Şarj sistemi, dış dikiz aynası ısıtıcıtması;

“AM1 NO.2”, “GAUGE”,

“WIPER”, “DIFF”, “DEFOG”, “AC” ve “SEAT HTR” sigortalarındaki tüm elemanlar
50 HTR 60 İklimlendirme sistemi
51 GLOW 80 Devre yok

Toyota Land Cruiser (2002) – sigorta kutusu şeması

Üretim yılı: 2002.

Toyota Land Cruiser (2002) modelinde sigara içme sigortası (güç prizi) sigorta kutusunda 21 numaralı sigortadır (tip A).

Motor Bölmesi

Toyota Land Cruiser – sigortalar – motor bölmesi

Motor Bölmesi

Toyota Land Cruiser – sigortalar – motor bölmesi

Sol Yan Panel

Toyota Land Cruiser – sigortalar – sol yan panel

Sigortalar (tip A)

Sigorta Amp [A] Açıklama
1 ALT- S 7,5 Şarj sistemi
2 AM1 NO.2 20 Marş sistemi;

Sinir lambaları;

Acil durum lambaları;

Sigorta “CIGAR”, “ECU-IG”, “MIRR”, “SRS” içindeki tüm elemanlar
3 AC 20 İklimlendirme sistemi
4 SEAT HTR 10 Koltuğun ısıtıcıtıcıları
5 MIR HTR 15 Dış dikiz aynası ısıtıcıtıcı
6 HEAD CLNER 20 Devre yok
7 CDS FAN 20 Soğutma elektrikli fanı
8 EFI 20 Çok noktadan yakıt enjeksiyon sistemi;

Sıralı çok noktadan yakıt enjeksiyon sistemi;

Emisyon kontrol sistemi;

Yakıt pompası.
9 HORN 10 Korna
10 THROTTLE 15 Elektronik gaz kontrol sistemi
11 RADIO 20 Otomobil ses sistemi
12 HAZ- TRN 15 Acil durum lambaları;

Sinir lambaları.
13 AM2 30 Marş sistemi;

Çok noktadan yakıt enjeksiyon sistemi;

Sıralı çok noktadan yakıt enjeksiyon sistemi;

“IGN” sigortasındaki tüm elemanlar
14 ECU-B1 20 Kapıların elektrikli kilit kontrol sistemi;

Elektrikli pencereler;

Arka cam sileceği;

Aydınlatılmış giriş sistemi;

Uzaktan kumanda sistemi;

Elektrikli dikiz aynası;

Sinir lambaları;

İklimlendirme sistemi;

Otomatik aydınlatma kontrol sistemi;

Alarm sistemi.
15 HEAD(LH- UPR) 20 Sol far (yüksek ışık)
16 HEAD(RH- UPR) 20 Sağ far (yüksek ışık)
17 HEAD(LH- LWR) 10 Sol far (düşük ışık);

Ön sis farları.
18 HEAD(RH- LWR) 10 Sağ far (düşük ışık)
19 MIRR 10 Elektrikli dikiz aynası
20 SRS 15 SRS hava yastığı sistemi;

Emniyet kemeri gerdiricileri.
21 CIGAR 15 Sigara içme
22 IGN 10 Çok noktadan yakıt enjeksiyon sistemi;

Sıralı çok noktadan yakıt enjeksiyon sistemi;

Antiblokaj sistemi;

SRS hava yastığı sistemi;

Emniyet kemeri gerdiricileri;

Boşaltma uyarı lambası.

23 DOME 10 İç aydınlatma;

Kişisel aydınlatma.

24 AHC- IG 20 Devre yok
25 DIFF 20 Arka diferansiyel kilidi
26 GAUGE 15 Göstergeler ve ölçüm cihazları;

Bakım hatırlatıcı göstergeleri ve

sesli uyarıcılar

(acil boşaltma lambaları,

açık kapılar ve SRS hava yastığı hariç);

Geri vites lambaları;

İklimlendirme sistemi;

Elektronik kontrollü otomatik vites.

27 WIPER 20 Ön cam silecekleri;

Arka cam sileceği.

28 I / UP 7,5 Motorun minimum sistemi
29 FR FOG 15 Ön sis farları
30 STOP 15 Fren lambaları;

Yüksek montajlı fren lambası.

31 RR AC 30 İklimlendirme sistemi
32 DEFOG 20 Arka cam buharlaşma önleyici
33 ECU- B 15 Kapı kilidi elektrik kontrol sistemi;

Elektrikli pencereler;

Arka cam sileceği;

Aydınlatılmış giriş sistemi.

34 TAIL 15 Arka lambalar;

Plaka aydınlatması;

Konum lambaları;

Gösterge paneli aydınlatması.

35 AHC- B 15 Devre yok
36 OBD 10 On-board diagnostic system
37 RR HTR 10 İklimlendirme sistemi
38 ECU-IG 15 Antiblokaj sistemi;

Vites kilidi sistemi;

Elektrikli koltuklar.

39 PWR OUTLET 15 Güç prizleri

Sigortalar (tip B)

Sigorta Amp [A] Açıklama
40 ABS NO.1 40 Tekerleklerin kilitlenmesini önleme sistemi
41 AHC 50 Devre yok
42 ACC 50 “PWR OUTLET” sigortasındaki tüm elemanlar
43 ABS NO.2 40 Tekerleklerin kilitlenmesini önleme sistemi
44 STARTER 30 Marş sistemi
45 POWER 40 Kapıların elektrikli kilit kontrol sistemi;

Elektrikli pencereler;

Elektrikli tavan;

Elektrikli ayarlanabilir koltuk.

Sigortalar (tip C)

Sigorta Amp [A] Açıklama
46 MAIN 100 Devre yok
47 ALT 140 “J / B NO.2”, “MIR HTR”,

“SEAT HTR”, “AC”, “AM1 NO.1”,

“AM1 NO.2”, “ACC”, “CDS FAN” içindeki tüm bileşenler;

HTR sigortaları ve “ABS NO.1”

48 J/B NO.2 100 “ECU-B”, “FR FOG”,

“AM1 NO.1”, “TAIL”, “STOP”,

“DOME”, “POWER”, “RR AC”,

“RR HTR” içindeki tüm bileşenler

49 AM1 NO.1 80 Şarj sistemi, dış dikiz aynası ısıtıcıtması;

“AM1 NO.2”, “GAUGE”,

“WIPER”, “DIFF”, “DEFOG”, “AC” ve “SEAT HTR” sigortalarındaki tüm elemanlar

50 HTR 60 İklimlendirme sistemi
51 GLOW 80 Devre yok

Toyota Land Cruiser (2003-2005) – sigorta şeması

Üretim yılı: 2003, 2004, 2005.

Toyota Land Cruiser (2003-2005) modelinde sigara içme sigortası (güç prizi) sigorta kutusunda 30 numaralı sigortadır.

Motor Bölmesi

Toyota Land Cruiser – sigortalar – motor bölmesi

Sol Yan Panel

Toyota Land Cruiser – sigortalar – sol yan panel

Sağ Koruma Paneli

Toyota Land Cruiser – sigortalar – sağ koruma paneli

Sigortalar

Sigorta Amp [A] Açıklama
1 ABS NO.2 40 Tekerleklerin kilitlenmesini önleme sistemi
2 ABS NO.1 50 Tekerleklerin kilitlenmesini önleme sistemi
3 AHC 50 Devre yok
4 ST1 7,5 Çok noktadan yakıt enjeksiyonu;

Sıralı çok noktadan yakıt enjeksiyonu.

5 TOWING 30 Çekme lambaları
6 MIR HTR 15 Dış dikiz aynası ısıtıcıtıcı
7 RR HTR 10 Arka iklimlendirme sistemi
8 HAZ – TRN 15 Acil durum lambaları, sinyal lambaları
9 ALT – S 7,5 Şarj sistemi
10 NV – IR 20 Devre yok
11 FR FOG 15 Ön sis farları
12 TOWING BRK 30 Çekme elektrik freni
13 HEAD CLNER 20 Far temizleme
14 FR–IG 10 Şarj sistemi
15 PANEL 7,5 Gösterge paneli aydınlatması
16 TOWING TAIL 30 Çekme lambaları
17 TAIL 15 Durma lambaları, arka lambalar
18 BAT 30 “ECU – B2” içindeki tüm bileşenler
19 TEL 7,5 Devre yok
20 AMP 30 Ses sistemi
21 EFI or ECD No.1 25 Çok noktadan yakıt enjeksiyonu;

Sıralı çok noktadan yakıt enjeksiyonu;

Emisyon kontrol sistemi.

22 AM2 15 “IGN” içindeki tüm bileşenler
23 ETCS 10 Çok noktadan yakıt enjeksiyonu;

Sıralı çok noktadan yakıt enjeksiyonu.

24 HORN 10 Korna
25 HEAD (RH–LWR) 10 Sağ far (düşük ışık)
26 HEAD (LH–LWR) 10 Sol far (düşük ışık)
27 HEAD (RH – UPR) 20 Sağ far (yüksek ışık)
28 HEAD (LH–UPR) 20 Sol far (yüksek ışık)
29 PWR OUTLET 15 Güç prizleri

Sigortalar (tip B)

Sigorta Amp [A] Açıklama
30 ABS NO.2 40 Tekerleklerin kilitlenmesini önleme sistemi
31 AHC 50 Devre yok
32 ACC 50 “PWR OUTLET” sigortasındaki tüm elemanlar
33 ABS NO.2 40 Tekerleklerin kilitlenmesini önleme sistemi
34 STARTER 30 Marş sistemi
35 POWER 40 Kapıların elektrikli kilit kontrol sistemi;

Elektrikli pencereler;

Elektrikli tavan;

Elektrikli ayarlanabilir koltuk.

Sigortalar (tip C)

Sigorta Amp [A] Açıklama
36 MAIN 100 Devre yok
37 ALT 140 “J / B NO.2”, “MIR HTR”,

“SEAT HTR”, “AC”, “AM1 NO.1”,

“AM1 NO.2”, “ACC”, “CDS FAN” içindeki tüm bileşenler;

HTR sigortaları ve “ABS NO.1”

38 J/B NO.2 100 “ECU-B”, “FR FOG”,

“AM1 NO.1”, “TAIL”, “STOP”,

“DOME”, “POWER”, “RR AC”,

“RR HTR” içindeki tüm bileşenler

39 AM1 NO.1 80 Şarj sistemi, dış dikiz aynası ısıtıcıtması;

“AM1 NO.2”, “GAUGE”,

“WIPER”, “DIFF”, “DEFOG”, “AC” ve “SEAT HTR” sigortalarındaki tüm elemanlar

40 HTR 60 İklimlendirme sistemi
41 GLOW 80 Devre yok

Toyota Land Cruiser (2006-2007) – sigorta şeması

Üretim yılı: 2006, 2007.

Toyota Land Cruiser (2006-2007) modelinde sigara içme sigortası (güç prizi) sigorta kutusunda 30 numaralı sigortadır.

Motor Bölmesi

Toyota Land Cruiser – sigortalar – motor bölmesi

Sol Yan Panel

Toyota Land Cruiser – sigortalar – sol yan panel

Sağ Koruma Paneli

Toyota Land Cruiser – sigortalar – sağ koruma paneli

Motor Bölmesi

Toyota Land Cruiser – sigortalar – motor bölmesi

Sigortalar

Sigorta Amp [A] Açıklama
1 ABS NO.2 40 Tekerleklerin kilitlenmesini önleme sistemi
2 ABS NO.1 50 Tekerleklerin kilitlenmesini önleme sistemi
3 AHC 50 Devre yok
4 WIP-S 7,5 Devre yok
5 TOWING 30 Çekme lambaları
6 MIR HTR 15 Dış dikiz aynası ısıtıcı

Post correlati:

  1. Toyota IQ (2008-2015) – sigorta kutusu
  2. Toyota Aygo AB10 (2005-2014) – sigorta kutusu
  3. Toyota Auris I (2006-2012) – akü
  4. Toyota Hilux VI (1998-2005) – akü
  5. Toyota Celica VI (1993-1999) – akü
  6. Toyota Prius XW20 (2004-2009) – sigorta kutusu
  7. Toyota Hilux (1997-2015) – sigorta kutusu
  8. Toyota Camry XV50 (2012-2017) – sigorta kutusu
Demir Emre

Demir Emre

Adım Emre Demir ve SigortaDiyagramı.com'un kurucusuyum. Yıllardır otomotiv elektroniği alanında çalışıyorum ve özellikle araç elektrik sistemlerinin tanılaması ve bakımı konusunda büyük bir tutkum var. Bu siteyi, kendi araçları için net ve güvenilir sigorta kutusu şemaları arayan herkese basit ve kapsamlı bir araç sunmak amacıyla oluşturdum. Hedefim, zamandan tasarruf etmenize yardımcı olmak, hataları önlemek ve elektriksel sorunları hızlı ve etkili bir şekilde çözmenizi sağlamaktır.
