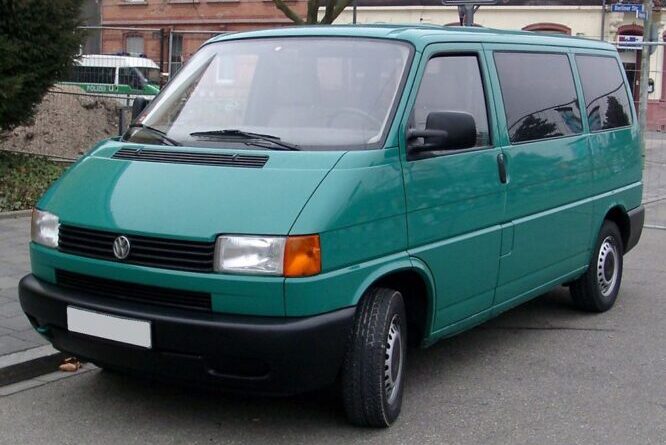

Volkswagen Transporter T4 (1990-2003) – sigorta kutusu
Bu makalede Volkswagen Transporter T4 (1990–2003) modelinin sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin nerede olduğunu keşfedecek ve her bir sigortanın ataması ve düzeni hakkında ayrıntılı bilgiler alacaksınız.
VW Transporter T4 (1990-2003) – sigorta şeması
Üretim yılı: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Volkswagen Transporter T4 (1990-2003) modelindeki sigara çakmağı (priz) sigortası motor bölmesindeki sigorta kutusunda 22 numaralı sigortadır.
Sigorta renk kodu
| Renk | Ampere [A] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kırmızı | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mavi | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sarı | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Yeşil | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kabin içindeki sigorta kutusu (soldan sağa)
VW T4 2 5 TDI sigorta şeması
Merkezi elektronik kontrol ünitesi, gösterge panelinin arkasındaki ayak alanında solda yer almaktadır.
Sigorta şeması (soldan sağa)
VW T4 Sigortaları – açıklama
| No | Açıklama | Ampere [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Sol farlar;
Sol far aydınlatma ayarı. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Sağ farlar;
Sağ far aydınlatma ayarı. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Gösterge ve plaka aydınlatması | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Arka silecek;
Koltuğun ısıtılması. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Ön silecek;
Ön ve arka cam temizleme; Isıtmalı memeler. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Fan;
Klima. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Sol arka ve yan ışık;
Motor bölmesi aydınlatması. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Sol arka ve yan ışık | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Arka cam ısıtması;
Ayna ısıtması. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Buzlu havalarda farlar;
Arka sis farı. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Sağ uzun farlar | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Klaksiyon;
Radyatör fanı (çalışma). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Geri vites farları;
Elektrikli dış aynalar; Açılır tavan; Otomatik şanzıman; Şanzıman; Cruise control (fren ve debriyaj kontaklarının iptali). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Motor elektroniği | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Uyarı göstergeleri;
Gösterge paneli ek parçası; Torpidonun aydınlatması. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Sinyal lambaları | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Elektrikli yakıt pompası;
Lambda sensörü. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Radyatör fanı;
Klima. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Fren lambaları | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | İç mekan ve bagaj aydınlatması;
Kapağın aydınlatması; Saat; Radyo; Merkezi kilit. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Sigaralık | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Röle
| 1 | Klima kontrol modülü rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Arka cam sileceği/su püskürtücü rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | ECM güç rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Yük azaltma rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | açık | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Acil durum uyarı rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Far püskürtücü rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Silecek/püskürtücü rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Emniyet kemeri uyarı rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Sis farı/pozisyon lambası rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Çift klaksiyon rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Yakıt pompası rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Isıtıcı kontrol modülü rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Soğutucu sıvı pompası başlatma rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | açık | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | açık | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | açık | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Tavan fanı (sigorta) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Isıtıcı hava fanı rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Başlatma kilidi/acil durum lambası rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 5 | Geri vites lambaları, cruise control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Klima (ikinci evaporatör) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Arka cam buharlaşma rölesi/ısıtmalı ayna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Elektrikli pencereler;
Merkezi kilit. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | ABS sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Arka cam buharlaştırıcı;
Isıtmalı aynalar |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Klima kompresör debriyaj rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ekstra sigorta (ayrı desteklerde)
| Konum | Açıklama | Ampere [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rölelerin üstünde | Elektrikli pencereler için sigorta | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor bölmesinde
fren yardımı üzerindeki duvarda |
Buji | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sürücü koltuğunun altında | Sürücü için ek koltuk sigortası | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Isıtmalı fan sigortası | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Su ısıtıcı buji sigortası | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Yardımcı ısıtıcı sigortası * | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Dönüşümlü koltuklara sahip araçlarda, bu sigorta
sürücü koltuğunun arkasındaki yan panelde bulunmaktadır. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Volkswagen Transporter T4 (1990-2003) Elektrik Arızaları ve Çözüm Rehberi
Volkswagen Transporter T4, “EuroVan” olarak da bilinen ve otomotiv dünyasında dayanıklılığıyla efsaneleşmiş bir modeldir. Ancak 1990’dan 2003’e kadar uzanan geniş üretim yelpazesi, bu araçlarda yaşa bağlı elektrik yorgunluklarını beraberinde getirebilir. T4’ün elektrik sistemi, modern araçlara göre daha basit olsa da, kendine has bazı püf noktalarına sahiptir.
T4’te “Ölü Sigorta” ve Röle Sorunları
T4 sahiplerinin en sık karşılaştığı durumlardan biri, sigortanın sağlam görünmesine rağmen devrenin çalışmamasıdır. Bunun sebebi genellikle sigorta tablasının arkasındaki kablo terminallerinde oluşan oksitlenmedir.
- Merkezi Elektrik Ünitesi: T4’te sigorta kutusu sadece sigortaları tutmaz, aynı zamanda tüm rölelerin toplandığı bir “beyin” görevi görür. Eğer silecekleriniz takılıyorsa veya sinyaller düzensiz yanıyorsa, rölelerin (özellikle 8 ve 17 numara) yerine tam oturduğundan emin olun.
- Isınma Sorunu: Özellikle fan ve klima devresindeki 19 numaralı (30A) sigorta yüksek akım çektiği için zamanla yuvasını eritebilir. Bu bölgeyi periyodik olarak kontrol etmek yangın riskini önler.
Kritik Donanımlar ve Sigorta Bağlantıları
1. Sigara Çakmağı ve Radyo (21 ve 22 Numaralı Sigortalar)
T4 modellerinde çakmaklık sigortası 22 numaralı (10A) sigortadır. Ancak ilginç bir detay olarak, iç aydınlatma ve radyonun hafızası 21 numaralı (15A) sigortaya bağlıdır. Eğer radyonuz her kontağı kapattığınızda sıfırlanıyorsa veya iç lambalar yanmıyorsa, 21 numarayı mutlaka kontrol etmelisiniz.
2. Kızdırma Bujisi Sigortası (Diesel Modeller)
Eğer 1.9 veya 2.4/2.5 TDI motorlu bir T4’ünüz varsa ve araç sabahları çok zor çalışıyorsa, motor bölmesindeki devasa 50A’lik metal şerit sigortayı kontrol edin. Bu sigorta genellikle fren servosunun üzerindeki duvarda plastik bir kutu içindedir. Küçük bir çatlak bile aracın soğuk motorla çalışmasını imkansız hale getirebilir.
3. Yakıt Pompası ve Motor Elektroniği (15 ve 18 Numaralı Sigortalar)
Aracınız yolda aniden stop ediyorsa veya marş basıyor ama çalışmıyorsa, 18 numaralı (20A) yakıt pompası sigortasına ve motor elektroniğini yöneten 15 numaralı (10A) sigortaya bakın. Ayrıca 12 numaralı röle (yakıt pompası rölesi) T4’lerde en sık bozulan parçalardan biridir; yanınızda yedek bir “167” veya “109” numaralı röle bulundurmak hayat kurtarabilir.
T4 Kampçılar (Westfalia/California) İçin Ekstra Bilgiler
Eğer aracınız bir kamp aracı ise, standart sigorta panelinin haricinde sürücü koltuğunun altında ek sigortalar bulunur.
- Yaşam Aküsü: Sürücü koltuğu altındaki 25A veya 50A’lik sigortalar, arkadaki yaşam alanının elektriğini sağlar.
- Buzdolabı ve Isıtıcı: Webasto veya Eberspächer gibi ek ısıtıcıların sigortaları genellikle sürücü koltuğunun yan panelindedir. Eğer kamp alanında ısınamıyorsanız buradaki 25A’lik sigortayı kontrol edin.
Sıkça Sorulan Sorular (SSS)
1. VW T4 sigorta kutusu kapağı nasıl açılır? Sürücü tarafında, direksiyonun sol alt kısmında bulunan plastik kapağı elinizle tutup aşağı doğru çekerek açabilirsiniz. Kapağın iç kısmında hangi sigortanın ne işe yaradığını gösteren küçük semboller yer alır.
2. Gösterge panelindeki saat ve kilometre sıfırlanıyor, neden? Bu durum genellikle 21 numaralı sigortanın atmasından veya akü kutup başlarının gevşek olmasından kaynaklanır. 21 numaralı sigorta atarsa saat, iç aydınlatma ve merkezi kilit aynı anda devre dışı kalır.
3. Fan sadece 4. kademede çalışıyor, sigorta mı bozuk? Hayır. T4’lerde bu çok klasik bir kalorifer rezistansı arızasıdır. Sigortalar (6 veya 19 numara) sağlamsa, rezistans üzerindeki termik sigorta atmış olabilir.
4. Kornam çalışmıyor ama sigorta sağlam, ne yapmalıyım? Öncelikle direksiyonun içindeki korna temas halkalarını kontrol edin. T4’lerde bu halkalar zamanla tozlanarak temassızlık yapabilir. Ardından sigorta kutusundaki 11 numaralı röleyi test edin.
5. Sinyal lambaları hızlı yanıp sönüyor? Bu genellikle bir ampulün patladığını gösterir. Ancak tüm ampuller sağlamsa, sigorta panelindeki 17 numaralı röle (flaşör rölesi) arızalı olabilir.
Bakım Tavsiyesi: Sigorta Paneli Temizliği
T4’ünüz 20 yaşın üzerindeyse, sigorta panelinin arkasındaki bağlantı noktalarında “korozyon” başlamış olabilir. Elektriksel arızaların önüne geçmek için sigortaları tek tek çıkarıp uçlarını hafifçe zımparalamak ve yuvalara kontak sprey sıkmak, aracınızın elektrik sistemini gençleştirecektir. Ayrıca, özellikle yağmurlu havalarda ön cam fitillerinden sızan suyun sigorta kutusuna damlamadığından emin olun.
