Volvo C40 (2021-…) – sigorta kutusu

Demir Emre

Volvo C40 – sigorta kutusu şeması

Üretim yılı: 2021.

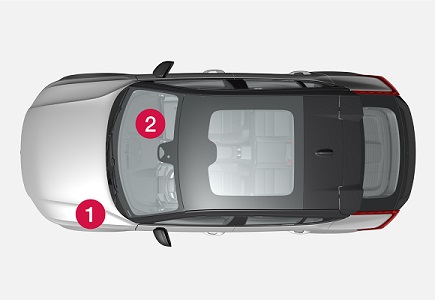

Volvo C40’taki sigara çakmağı sigortaları (güç prizi) kabin içindeki sigorta kutusunda 2 (ön), 4 (bagaj) sigortalarıdır.

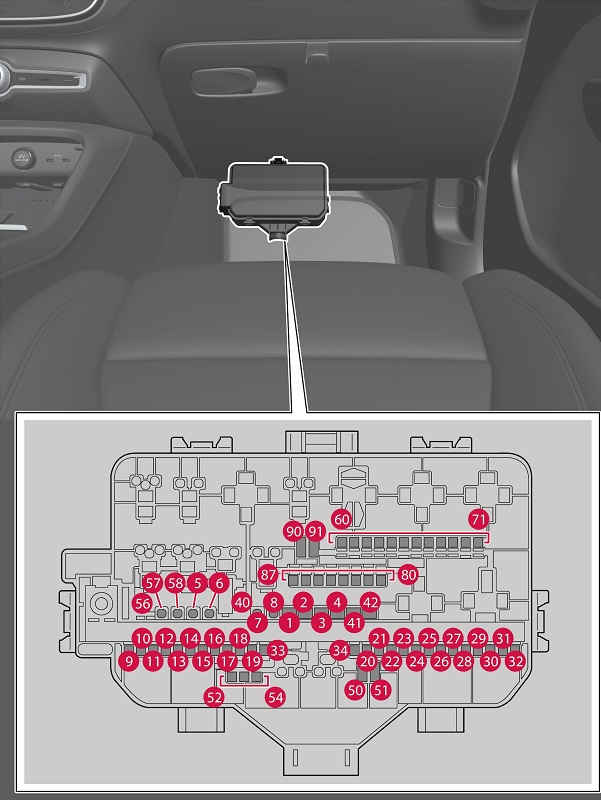

Torpidoda altındaki sigortalar

Numara Açıklama Amper [A] Tip
1 Ses cihazı (amplifikatör) 40 MCase (kesiklerle)
2 Elektrik modülü A 40 MCase (kesiklerle)
3 Elektrik modülü B 40 MCase (kesiklerle)
4 Fan, klima, ön 40 MCase (kesiklerle)
Reklam
5 Elektrikli bagaj kapısı 25 MCase
6 Elektrikli ayarlanabilir koltuk, sol 20 MCase
7 Elektrikli ayarlanabilir koltuk, sağ 20 MCase
8 – – MCase
9 Kapı modülü, arka sağ 20 Micro
10 Kapı modülü, arka sol 20 Micro
11 Kapı modülü, ön sol 20 Micro
12 Arka aydınlatma 15 Micro
13 Kapı modülü, ön sağ 20 Micro
14 Arka koltuk ısıtması 15 Micro
15 Güvenlik modülü (ASDM)

Dönüştürücü, arka elektrik motorları

 5 Micro
16 Hesaplama modülü 5 Micro
17 Işın sensörü 5 Micro
18 Direksiyon kilidi 7,5 Micro
19 Kontrol modülü, klima 7,5 Micro
20 Aracın içindeki hareket sensörleri 5 Micro
21 Sürücü ekranı 5 Micro
22 Klavyeler, merkezi konsol 5 Micro
23 Direksiyon elektronik modülü 5 Micro
24 Şanzıman elektronik modülü

El freni

 5 Micro
Reklam
25 Merkezi ekran 5 Micro
26 Aracın internet bağlantı kontrol modülü;

Connect sisteminin kontrol modülü.

 5 Micro
27 Anten modülü (TCAM) 5 Micro
28 Rele bobinleri 5 Micro
29 Bagaj kapağının açılması/pedalla açılması 5 Micro
30 Kontrol modülü, bilgi eğlence sistemi 15 Micro
31 Tanı basıncı 10 Micro
32 Alkol önleyici kilit 5 Micro
33 Baş dayanağının indirilmesi, sol arka taraf 15 Micro
34 Baş dayanağının indirilmesi, sağ arka taraf 15 Micro
40 Arka cam ısıtması 30 MCase
41 Emniyet kemeri gerdirici, sol taraf 40 MCase (kesiklerle)
42 Emniyet kemeri gerdirici, sağ taraf 40 MCase (kesiklerle)
50 – – Micro
51 – – Micro
Reklam
52 Soğutma sıvısı pompası 7,5 Micro
53 Direksiyon elektronik modülü;

Isıtmalı direksiyon.

 15 Micro
54 – – Micro
55 Farlar 25 MCase
56 Ön ve arka cam silecekleri 25 MCase
57 – – MCase
58 – – MCase
60 – – Micro
61 – – Micro
62 – – Micro
63 Emniyet kemeri gerdiricileri 5 Micro
64 Kör Nokta Bilgisi (BLIS) 5 Micro
65 – – Micro
66 – – Micro
67 Radar kontrol modülü, ön 5 Micro
68 – – Micro
69 – – Micro
70 Sigorta hazırlığı, özel süspansiyon 5 Micro
71 Çarpışma modülü (SRS) 5 Micro
80 Arka cam sileceği 15 Micro
81 Plafondaki gösterge (SRS);

Elektronik şanzıman modülünün etkinleştirilmesi;

360° park kamerası.

 5 Micro
82 Plafon konsolu;

Panoramik tavan.

 20 Micro
Reklam
83 İç mekan aydınlatma anahtarı;

Karanlık, iç dikiz aynası;

Yağmur ve ışık sensörleri;

Kontrol panelleri, arka kapılar ve bagaj alanı;

Otoyol ödeme fonksiyonları için transponder.

 7,5 Micro
84 Kablosuz şarj pedi 5 Micro
85 Ön kamera 5 Micro
86 Alkol önleyici kilit 5 Micro
87 USB girişi 5 Micro
90 – – Micro
91 – – Micro

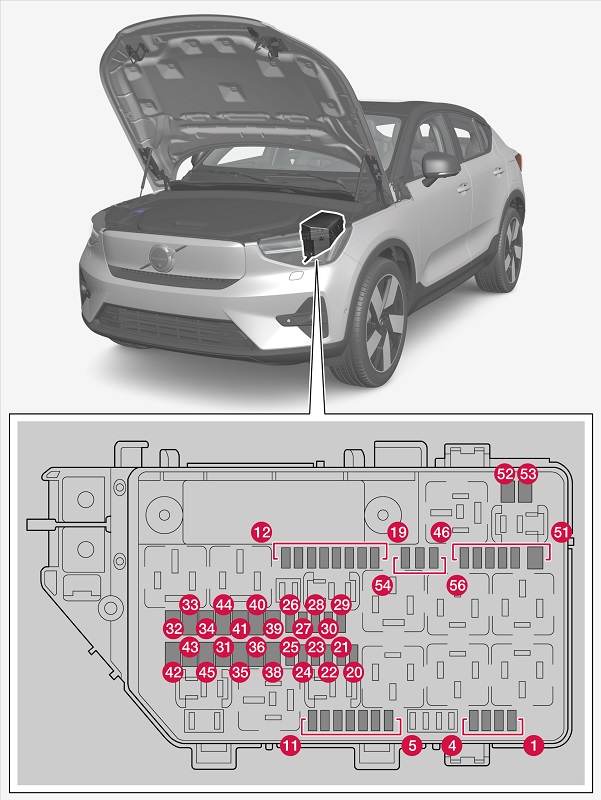

Kaput altındaki sigortalar

Numara Açıklama Amper [A] Tip
1 İki USB girişi, koltuklar arasındaki konsol, arka 7,5 Micro
2 12 V girişi, ön 15 Micro
3 – – Micro
4 Bagaj alanındaki elektrikli 12 V girişi 15 Micro
5 Motor kontrol modülü (ECM) 10 Micro
6 Motor soğutma valf grubu 15 Micro
7 Pil soğutma valfi 5 Micro
8 Kontrol modülü, spoiler kapağı;

Kontrol modülü, radyatör kapağı.

 10 Micro
9 – – Micro
10 – – Micro
11 – – Micro
12 Far, sağ 20 Micro
13 Far, sol 20 Micro
14 Çarpışma modülü (SRS) 5 Micro
15 Gaz pedalı sensörü 5 Micro
16 Aracın elektrik sistemi açıkken çalıştırılan fonksiyonlar:

Motor kontrol modülü, şanzıman bileşenleri, elektrikli direksiyon, merkezi elektronik modül, fren sistemi kontrol modülü

 5 Micro
17 Dış ses modülü 5 Micro
18 Alkol önleyici kilit 5 Micro
19 Arka aydınlatma 10 Micro
20 Rele iç bobinleri 5 Micro
21 – – Micro
22 Fren pedalı sensörü 5 Micro
Reklam
23 Hesaplama modülü 5 Micro
24 Yüksek voltajlı batarya kontrol modülü 5 Micro
25 – – Micro
26 Motor kontrol modülü (ECM) 5 Micro
27 Şarj modülü 15 Micro
28 Ön elektrik motorunun dönüştürücüsü 5 Micro
29 Sesli sinyal (kornalar) 20 Micro
30 Alarm sireni 5 Micro
31 Ön cam silecekleri 30 MCase
32 – – MCase (kesiklerle)
33 – – MCase (kesiklerle)
34 – – MCase (kesiklerle)
35 Fren sistemi kontrol modülü 30 MCase
36 – – MCase
38 Farlar 30 MCase
39 – – MCase
40 – – MCase
41 Çekme kancası kontrol modülü 25 MCase
42 Çekme kancası kontrol modülü 40 MCase (kesiklerle)
43 – – MCase (kesiklerle)
44 – – MCase
45 – – MCase (kesiklerle)
46 Dış ısı değiştirici 5 Micro
47 İklimlendirme sistemi kompresör kontrol modülü;

Yüksek voltajlı ısıtıcı kontrol modülü;

Elektrikli genişleme vanası kontrol modülü;

İzleme modülü.

 5 Micro
48 Yüksek voltajlı batarya kontrol modülü;

Dönüştürücü, ön ve arka elektrik motoru.

 15 Micro
49 Soğutma sıvısı pompası, yüksek voltajlı batarya 20 Micro
50 Soğutma sıvısı pompası, elektrikli tahrik sistemi 20 Micro
51 – – MCase
Reklam
52 Ön cam ısıtması, sağ taraf 40 MCase (kesiklerle)
53 Ön cam ısıtması, sol taraf 40 MCase (kesiklerle)
54 – – Micro
55 Far, sol 20 Micro
56 Far, sağ 20 Micro
