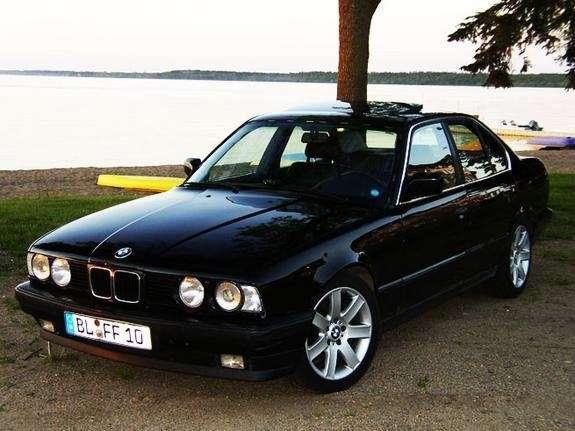

BMW 530i – E34 (1991-1994) – sigorta kutusu

Demir Emre

Bu makalede, 1991-1994 yılları arasında üretilen BMW 530i (E34) modelinin sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi alacak ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).

BMW 530i – E34 (1991-1994) – sigorta kutusu şeması

Üretim yılı: 1991, 1992, 1993, 1994.

BMW 530i – E34 (1991-1994) modelinde sigara çakmağı sigortası (priz) sigorta kutusunda 5, 18, 21, 26 numaralı sigortadır.

Ön güç dağıtım kutusu

Sigorta bloğu, sürücünün tarafındaki konsolun alt kısmında yer almaktadır.

BMW 530i – sigorta kutusu – ön güç dağıtım kutusu
Nr Açıklama
1 Korna kısa devre fişi; Telefon.
2) Marş motoru rölesi
3) Boşaltma rölesi (R terminali)
4 Fan rölesi
Reklam
5 Silecek pompası rölesi
6 Telefon uyarı rölesi
7 ABS rölesi (1994-95)
8 Boşaltma rölesi (K61)
9 Boşaltma rölesi (K15)
10 Yardımcı su pompası rölesi
11 Korna rölesi
12 Acil durum lambası rölesi
13 Kontrol modülü kontrolü
14 Arıza kontrol modülü
15 Lamba kontrol modülü

Arka güç dağıtım kutusu

Arka dağıtım kutusu arka koltuğun altında yer almakta ve yardımcı sigortalar içermektedir. röleler. ve kontrol modülleri.

BMW 530i – sigorta kutusu – arka güç dağıtım kutusu
Nr Açıklama
1 Röle modülü
2) Genel modül
3) Arka buharlaştırıcı rölesi
4 Silecek rölesi
5 Elektrik gücü koruma rölesi
6 Sigorta blokları
7 Sigorta bloğu (1992 ve sonrası)

Elektronik kutusu (E-box)

Elektronik kutusu veya E-box, motor bölmesinin sağ arka köşesinde yer almaktadır.

BMW 530i – sigorta kutusu – elektronik kutusu
Nr Açıklama
Reklam
1 ABS veya Kayma kontrol modülü (çekiş)
2) DME kontrol modülü
3) Cruise control modülü
4 Sistem rölesi (ana)
5 Yakıt pompası rölesi
6 Oksijen sensörü ısıtıcı rölesi

Yardımcı röle paneli

Yardımcı röle paneli, motor bölmesinin sol ön köşesine monte edilmiştir.

BMW 530i – sigorta kutusu – yardımcı röle kutusu
Nr Açıklama
1 Far/buharlaştırıcı temizleme sistemi modülü (Kanada)
2) Normal hız rölesi
3) Yüksek hız rölesi
4 Telefon sesli uyarı rölesi
5 Klima rölesi
6 Sigortalar

Sigorta konumu

1’den 29’a kadar olan sigortalar ön güç dağıtım kutusunda monte edilmiştir. Diğer sigorta konumları arka güç dağıtım kutusunu (sigorta numarası 30-37 ve 40-47) ve yardımcı röle panelini (sigorta numarası 48, 49 veya 55-56) içermektedir.

Nr Amp [A] Açıklama
1 15 ABS (bkz. Sigorta 17)Gösterge seti kontrolü

(bkz. Sigortalar 15, 17, 20, 29);

Lamba izleme

(bkz. Sigortalar 2, 3, 5, 7, 10, 11, 13, 14, 15);

Fren lambaları;

Cruise control

(bkz. Sigorta 17);

Gösterge paneli

(bkz. Sigortalar 17, 20);

Elektronik gaz kelebeği kontrolü (EML)

(bkz. Sigortalar 17, 20);

Elektronik şanzıman kontrolü

(bkz. Sigorta 12, 17).
Reklam
2) 7,5 Yakıt enjeksiyonu (sadece M60 motoru)Far/buhar ışıkları

(bkz. Sigortalar 3, 4, 5, 7, 10, 11, 13, 14, 15, 24)

Lamba izleme

(bkz. sigortalar 1, 3, 4, 5, 7, 10, 11, 13, 14, 15)

Acil durum lambalarını aç

(bkz. Sigortalar 3, 6, 13, 14)

Arıza kontrol ünitesi

(bkz. Sigortalar 6, 10, 11).
3) 7,5 Far/buhar ışıkları (bkz. Sigortalar 2, 5, 7, 10, 11, 13, 14, 24);

Lamba izleme

(bkz. Sigortalar 1, 2, 4, 5, 7, 10, 11, 13, 14, 15);

Sinyal lambaları/acil durum lambaları

(bkz. Sigortalar 2, 6, 13, 14);

Far sprey (Kanada)

(bkz. Sigortalar 4, 5, 17, 22, 24);

Gövde elektroniği (ZKE)

(bkz. Sigortalar 4, 5, 17, 24, 30, 47).
4 7,5 Park/arka/kabin lambaları (bkz. Sigortalar 5, 15, 20);

Lamba izleme

(bkz. Sigortalar 1, 2, 3, 5, 7, 10, 11, 13, 14, 15);

Elektrikli aynalar

(bkz. Sigortalar 5, 12);

Far sprey (Kanada)

(bkz. Sigortalar 3, 5, 17, 22, 24);

Gövde elektroniği (ZKE)

(bkz. Sigortalar 3, 5, 17, 24, 30, 47).
5 10 Far/buhar ışıkları (bkz. Sigortalar 2, 3, 7, 10, 11, 13, 14);

Far sprey (Kanada)

(bkz. Sigortalar 3, 4, 17, 22, 24);

Park lambaları / kaput altı lambaları

(bkz. Sigortalar 4, 15, 20);

Plaka lambası aydınlatması

(bkz. 15, 21);

Torpidolu aydınlatma/Çakmak

(bkz. Sigortalar 18, 21, 26);

İç aydınlatma

(bkz. Sigortalar 17, 18, 20, 21);

Lamba izleme

(bkz. Sigortalar 1, 2, 3, 4, 7, 10, 11, 13, 14, 15);

Elektrikli aynalar

(bkz. Sigortalar 4, 12);

Gövde elektroniği (ZKE)

(bkz. Sigortalar 3, 5, 17, 24, 30, 47).
6 15 Sinyal lambaları/acil durum lambaları (bkz. Sigortalar 2, 3, 13, 14)

Arıza kontrol ünitesi

(bkz. Sigortalar 2, 10, 11).
7 15 Far/buhar ışıkları (bkz. Sigortalar 2, 3, 5, 10, 11, 13, 14, 15).

Lamba izleme

(bkz. Sigortalar 1, 2, 3, 4, 5, 10, 11, 13, 14).
8 7,5 –
9 15 Korna;Entegre düzenleme

iklim yönetimi (IHKR)

(bkz. Sigortalar 19, 20, 27, 29, 46);

Cep telefonu

(bkz. Sigortalar 18, 31);

Yardımcı fan

(bkz. Sigortalar 25, 29).
10 7,5 Far/buhar ışıkları (bkz. Sigortalar 2, 3, 5, 7, 11, 13, 14);

Lamba izleme

(bkz. Sigortalar 1, 2, 3, 4, 5, 7, 11, 13, 14, 15);

Arıza kontrol ünitesi

(bkz. Sigortalar 2, 10, 11).
11 7,5 Far/buhar ışıkları (bkz. Sigortalar 2, 3, 5, 7, 10, 13, 14);

Lamba izleme

(bkz. Sigortalar 1, 2, 3, 4, 5, 7 10, 13, 14, 15);

Arıza kontrol ünitesi

(bkz. Sigortalar 2, 10, 11).
12 15 Ön cam yıkayıcı memeleri ısıtıcıları;Yedek lambalar;

Elektrikli aynalar;

Hafıza pozisyonları

(bkz. Sigortalar 16, 18, 42);

Elektronik şanzıman kontrolü

(bkz. Sigorta 1, 17).
13 7,5 Far/buhar ışıkları (bkz. Sigortalar 2, 3, 5, 7, 10,11, 14);

Sinyal lambaları/acil durum lambaları

(bkz. Sigortalar 2, 3, 6, 14);

Lamba izleme

(bkz. Sigortalar 1, 2, 3, 4, 5, 7, 10, 11, 14, 15).
14 7,5 Far/buhar ışıkları (bkz. Sigortalar 2, 3, 5, 7, 10, 11, 13, 37);

Sinyal lambaları/acil durum lambaları

(bkz. Sigortalar 2, 3, 6, 13);

Lamba izleme

(bkz. Sigortalar 1, 2, 3, 4, 5, 7, 10, 11, 13, 15).
15 7,5 Park/arka/kabin lambaları (bkz. Sigortalar 4, 5, 20);

Plaka aydınlatması

(bkz. Sigortalar 5, 21);

Fren lambaları

(bkz. Sigorta 1);

Lamba izleme

(bkz. Sigortalar 1, 2, 3, 4, 5, 7, 10, 11, 13, 14).
16 30 Isıtmalı koltuklar;Hafıza pozisyonları;

(bkz. Sigortalar 12, 18, 42);

Bel desteği.
17 7,5 Yakıt enjeksiyonu (bkz. Sigorta 23);

Şarj sistemi;

Başlatma;

Elektrik kutusu fanı

(bkz. Sigorta 28);

Elektronik şanzıman kontrolü

(bkz. Sigortalar 1);

ABSlTahrik

(bkz. Sigorta 1);

Kapı kilidi ısıtması

(bkz. Sigorta 30);

Cam açma

(bkz. Sigortalar 30, 31, 47);

Elektrikli tavan

(bkz. Sigortalar 30, 31, 47);

Far sprey (Kanada)

(bkz. Sigortalar 3, 4, 5, 22, 24);

Sinyal seti

(bkz. Sigortalar 1, 17, 20, 29);

Lamba izleme

(bkz. Sigortalar 2, 3, 4, 5, 7, 10, 11, 13, 14, 15);

Fren lambaları

(bkz. sigorta 15);

İç aydınlatma

(bkz. Sigortalar 5, 18, 21, 30, 44);

Elektronik gaz kelebeği kontrolü (EML)

(bkz. Sigortalar 1, 20);

Cruise control

(bkz. Sigorta 1);

Gösterge paneli Lamba izleme

(bkz. Sigortalar 1, 20);

Merkezi elektronik (ZKE)

(bkz. Sigortalar 3, 4, 5, 24, 30, 47).
18 15 İç aydınlatma (bkz. Sigortalar 5, 17, 21, 30, 44);

Torpidolu/çakmak lambası

(bkz. Sigortalar 5, 21, 26);

Radyo/CD çalar

(bkz. Sigorta 41);

Cep telefonu

(bkz. Sigortalar 9, 31);

Hafıza pozisyonları

(bkz. Sigortalar 12, 16, 42);

Hırsızlık önleme sistemi (Alpine)

(bkz. Sigorta 21);

Uzaktan kumanda kilidi.
19 30 Entegre düzenleme iklim yönetimi (IHKR)

(bkz. Sigortalar 9, 20, 27, 29, 46).
20 7,5 Sinyal seti/kontrol kontrolü (bkz. Sigortalar 1, 17, 29);

Park/arka/kabin lambaları

(bkz. Sigortalar 4, 5, 15);

İç aydınlatma

(bkz. Sigortalar 5, 17, 18, 21, 30);

Entegre düzenleme

iklim yönetimi (IHKR)

(bkz. Sigortalar 9, 19, 27, 29, 46);

Gösterge paneli

(bkz. Sigortalar 1, 17);

Elektronik gaz kelebeği kontrolü (EML)

(bkz. Sigortalar 1, 17).
21 7,5 Plaka/bagaj aydınlatması (bkz. Sigortalar 5, 15)

İç aydınlatma

(bkz. Sigortalar 5, 17, 18, 30, 44)

Torpidolu/çakmak lambası

(bkz. Sigortalar 5, 18, 26)

Hırsızlık önleme sistemi (Alpine)

(bkz. Sigorta 18)
22 30 Ön silecek basıncı kontrolü (ADV)(bkz. Sigortalar 15, 44);

Far sprey (Kanada)

(bkz. Sigortalar 3, 4, 5, 17, 24),
23 15 Yakıt enjeksiyonu / yakıt pompası (bkz. Sigorta 17)
Reklam
24 10 Far temizleme sistemi (ABD dışı)Ön silecek kontrolü (SWSI

(bkz. Sigorta 44)

Merkezi gövde elektroniği (ZKE)

(bkz. Sigortalar 3, 4, 5, 17, 30, 47)
25 30 Yardımcı fan (bkz. Sigorta 29)
26 30 Torpidolu/çakmak lambası (bkz. Sigortalar 5, 18, 21)
27 7,5 Entegre düzenleme iklim yönetimi (IHKR)

(bkz. Sigortalar 9, 19, 20, 29, 46)
28 15 E · kutu fanı (aynı zamanda Sigorta 17)
Şarj sistemi (bkz. Sigorta 17)
Ön koltuk ısıtması
Isıtılabilir arka cam
Direksiyon yardımı (Servotronic)
29 7,5 Entegre düzenleme iklim yönetimi (IHKR)

(bkz. Sigortalar 9, 19, 20, 24, 27, 46)

Yardımcı fan (bkz. Sigorta 25)

Sinyal seti

(bkz. Sigortalar 1, 17, 20)
30 7,5 Kapı kilidi ısıtması (bkz. Sigorta 17)
Merkezi kilit (bkz. Sigorta 31, 47)
Cam açma (bkz. Sigorta 17, 31, 47)Elektrikli tavan

(bkz. Sigortalar 17, 31, 47)

Merkezi gövde elektroniği (ZKE)

(bkz. Sigortalar 3, 4, 5, 17, 24, 47)

İç aydınlatma

(bkz. Sigortalar 5, 17, 18, 20, 21)
31 7,5 Merkezi kilit (bkz. Sigortalar 30, 47)
Cam açma (bkz. Sigortalar 17, 30, 47)
Elektrikli tavan (bkz. Sigortalar 17, 30, 47)
Cep telefonu (bkz. Sigortalar 9, 18)
32 7,5 –
34 20 Direksiyon kolonunun elektrik ayarı
35 30 Merkezi kilit
37 20 Silecek kontrolü / arka cam spreyleri (Touring)
40 15 –
41 30 Radyo / CD çalar (bkz. Sigorta 18)
Isıtmalı koltuklar
42 30 Elektrikli koltuklar (bkz. Sigorta 43)
Hafıza pozisyonları (bkz. Sigortalar 12, 16, 18)
43 30 Elektrikli koltuklar (bkz. Sigorta 42)
44 30 Ön silecek kontrolü (SWS) (bkz. Sigorta 24)

Silecek basıncı kontrolü (SWS)

(bkz. Sigorta 15, 22)
46 30 Entegre düzenleme iklim yönetimi (IHKR) (bkz. Sigortalar 9, 19, 20, 27, 29)
47 30 Gövde elektroniği (ZKE) (bkz. Sigortalar 3, 4, 5, 17,24, 30)

Elektrikli tavan

(bkz. Sigortalar 17, 30, 31)

Cam açma

(bkz. Sigortalar 17, 30,31)

Merkezi kilit

(bkz. Sigortalar 30, 31)
48 15 –
49 – –
