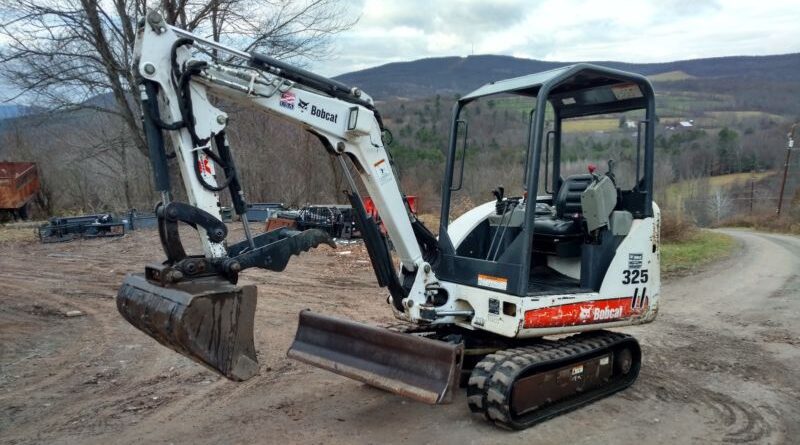

Bobcat 325 – sigorta kutusu
Bu makalede, Bobcat 325 (mini ekskavatör) sigorta kutusu diyagramlarını bulacak, makinenin içindeki sigorta panellerinin konumları hakkında bilgi alacak ve her sigortanın atamasını (sigorta düzeni) öğreneceksiniz.
Bobcat 325 – sigorta kutusu şeması
Üretim yılı:
Sigorta kutusu
| No | Ampere [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 25 | Isıtıcı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Ateşleme | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 25 | Yakıt elektromanyetik valfi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 5 | Silecek fırçası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Güç anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 25 | Alternatör/radyatör | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 25 | ACD (bağlı kontrol cihazı) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 25 | Kontrol cihazı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 25 | ACD (bağlı kontrol cihazı) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Farlar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Aksesuar prizi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Anahtarlanabilir güç | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Yakıt elektromanyetik valfi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | Farlar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | Buji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | Marş motoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ekskavatör, negatif topraklama ile 12 voltluk bir elektrik sistemine sahiptir. Elektrik sistemi, ekskavatörün sağ yan kapağının altında bulunan sigortalarla korunmaktadır (pos. 1). Sigortalar, elektrik sistemini aşırı yüklenme durumunda korur. Motoru yeniden başlatmadan önce, aşırı yüklenmenin nedenini belirlemek gereklidir.
DİKKAT: Bireysel konnektörler için terminal ve kablolama atamaları, aracın donanım seviyesi, modeli ve pazara göre değişiklik gösterebilir.
