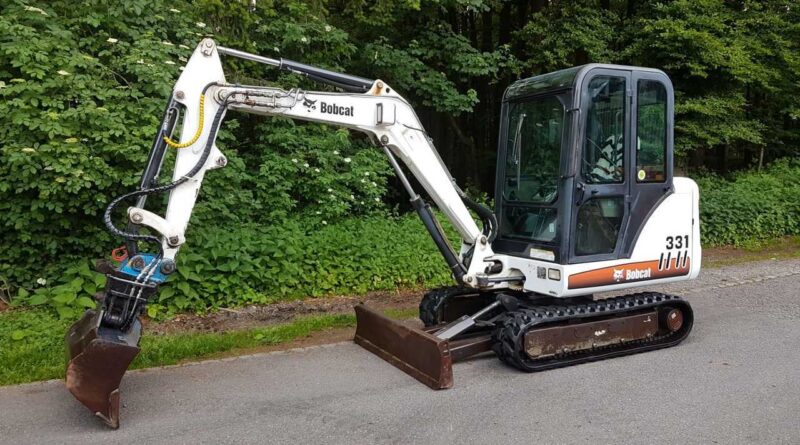

Bobcat 331 – sigorta kutusu
Bu makalede, Bobcat 331 (mini ekskavatör) için sigorta kutusu şemalarını bulacak, makine içindeki sigorta panellerinin konumları hakkında bilgi alacak ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).
Bobcat 331 – sigorta kutusu şeması
Üretim yılı:
Sigorta Kutusu
| No | Ampere [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 5 | Cam silecek fırçaları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Anahtarlanabilir güç | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25 | Alternatör/güç rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 25 | Ek kontrol cihazı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 25 | İklimlendirme;
Isıtıcı fanı. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Ateşleme | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 25 | Yakıt elektromanyetik valfi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 25 | Kontrol cihazı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 25 | Ek kontrol cihazı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Farlar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Aksesuar prizi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Anahtarlanabilir güç | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Yakıt elektromanyetik valfi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | Farlar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | Ön ısıtma bujileri | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | Marş motoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ekskavatör, negatif topraklama ile 12 voltluk bir elektrik sistemine sahiptir. Elektrik sistemi, ekskavatörün sağ tarafındaki kapağın altında bulunan sigortalarla korunmaktadır (pos.1). Sigortalar, elektrik sistemini aşırı yüklenme durumunda korur. Motoru yeniden başlatmadan önce, aşırı yüklenmenin nedenini belirlemek gereklidir.
UYARI: Her konektör için terminal ve kablolama atamaları, aracın donanım seviyesi, modeli ve pazara göre değişiklik gösterebilir.
