Bu makalede, 2018-2022 Citroën C5 Aircross’un sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi edinecek ve her sigortanın atamasını (sigorta düzeni) öğreneceksiniz.

Citroen C5 Aircross – sigorta kutusu şeması

Üretim yılı: 2018, 2019, 2020, 2021.

Citroen C5 Aircross’taki sigara çakmakları (güç prizi) F31 (ön) ve F7 (arka) alt gösterge panelindeki sigorta kutusunda ve F6 (bagaj) üst gösterge panelindeki sigorta kutusunda bulunmaktadır.

Gösterge paneli sigortaları

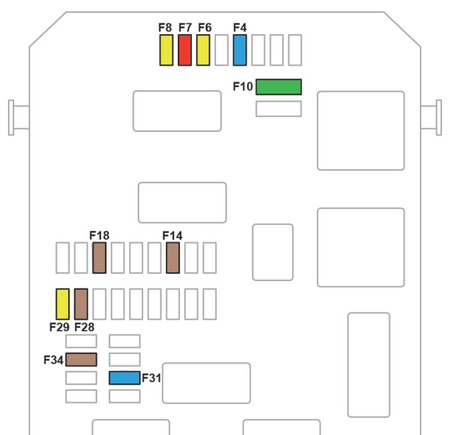

Alt sigorta kutusu

Numara	Amper [A]	Açıklama
F4	15	Korna.
F6	20	Ön ve arka silecek pompası.
F7	10	Arka 12 V USB prizleri
F8	20	Arka silecek.
Reklam
F10	30	Kapı ve yakıt kapağı kilidi/açma.
F14	5	Alarm (modül).
F18	5	Römork gücü.
F28	5	Alarm (sirene); Ek ısıtma/ventilasyon uzaktan kumanda alıcısı.
F29	20	Dokunmatik ekran (CITROËN Connect Radio veya CITROËN Connect Nav).
F31	10	Sigara çakmağı/ön 12 V güç prizi.
F34	5	Akıllı telefon için kablosuz şarj cihazı.

Üst sigorta kutusu

Numara	Amper [A]	Açıklama
F2	10	Isıtmalı yan aynalar.
F3	40	Arka kapılardaki elektrikli camlar.
F5	40	Ön kapılardaki elektrikli camlar.
F6	15	Bagajda 12V prizi.
F7	30	Isıtmalı ön koltuklar.
F10	30	Açılır panoramik tavan.

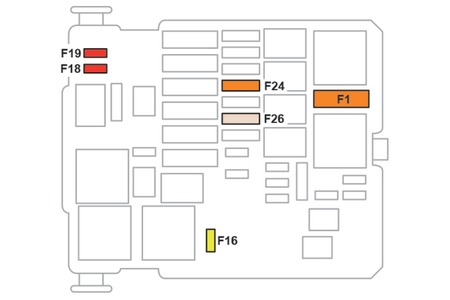

Motor bölmesindeki sigortalar

Numara	Amper [A]	Açıklama
F1	40	İklimlendirme sisteminin fan motoru.
F16	20	Isıtmalı ön cam
F18	10	Sağ far.
F19	10	Sol far.
F24	40	Römork gücü.
Reklam
F26	25	Sis farları.

Sigorta ve röle şemaları – Citroen C5 Aircross

Üretim yıllarıyla ilgili:

2022.

Citroen C5 Aircross’taki sigara çakmakları (güç prizi) F31(ön) ve F7(arka) alt gösterge panelindeki sigorta kutusunda ve F6 (bagaj) üst gösterge panelindeki sigorta kutusunda bulunmaktadır.

Motor bölmesindeki sigortalar

Numara	Amper [A]	Açıklama
F1	40	İklimlendirme sisteminin fan motoru.
F16	20	Isıtmalı ön cam
F18	10	Sağ far.
F19	10	Sol far.
F24	40	Römork gücü.
F26	25	Sis farları.

Gösterge paneli sigortaları

Alt sigorta kutusu

Numara	Amper [A]	Açıklama
F4	15	Korna.
F6	20	Ön ve arka silecek pompası.
F7	10	Arka 12 V USB prizleri
F8	20	Arka silecek.
F10	30	Kapı ve yakıt kapağı kilidi/açma.
F14	5	Alarm (modül).
F18	5	Römork gücü.
F28	5	Alarm (sirene); Ek ısıtma/ventilasyon uzaktan kumanda alıcısı.
F29	20	Dokunmatik ekran (CITROËN Connect Radio veya CITROËN Connect Nav).
F31	10	Sigara çakmağı/ön 12 V güç prizi.
F34	5	Akıllı telefon için kablosuz şarj cihazı.

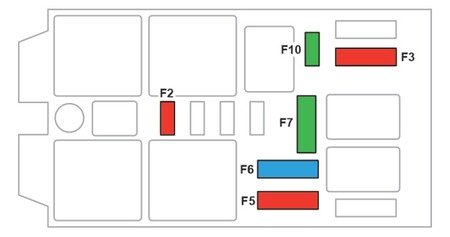

Üst sigorta kutusu

Numara	Amper [A]	Açıklama
F2	10	Isıtmalı yan aynalar.
F3	40	Arka kapılardaki elektrikli camlar.
F5	40	Ön kapılardaki elektrikli camlar.
F6	15	Bagajda 12V prizi.
F7	30	Isıtmalı ön koltuklar.
F10	30	Açılır panoramik tavan.
