Fiat 500L (2012-2020) – sigorta kutusu
Bu makalede, Fiat 500L (2012-2020) sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi alacak ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).
Fiat 500L (2012-2016) – sigorta şeması
Üretim yılı: 2012, 2013, 2014, 2015, 2016.
Fiat 500L’deki sigara içme sigortası (güç prizi) motor bölmesindeki sigorta kutusunda F85 sigortasıdır.
Motor bölmesindeki sigorta kutusu
Sigorta kutusu bataryanın yanında yer almaktadır.
| Açıklama | No | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klaxon | F10 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Arka cam ısıtması | F20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sigara içme sigortası / Ön güç prizi | F85 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bagajdaki güç prizi | F86 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dış aynaların buz çözme | F88 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gösterge panelinin altındaki sigorta kutusu
| Açıklama | No | Amp [A] |
| Elektrikli arka cam (sol taraf) | F33 | 20 |
| Elektrikli arka cam (sağ taraf) | F34 | 20 |
| +30 Radyo;
UConnect®; Arka konum lambaları (sağ ve sol). |
F36 | 10 |
| Merkezi kilitleme | F38 | 20 |
| İki yönlü ön cam silecek pompası | F43 | 20 |
| Elektrikli ön cam (sürücü tarafı) | F47 | 20 |
| Elektrikli ön cam (yolcu tarafı) | f48 | 20 |
| Farlar (sol taraf) | F90 | 7,5 |
| Farlar (sağ taraf) | F91 | 7,5 |
| Sis farı (sol taraf) | F92 | 7,5 |
| Sis farı (sağ taraf) | F93 | 7,5 |
Bagaj sigorta kutusu
Kontrol ünitesi bagajın sol tarafında yer almaktadır.
| Açıklama | No | Amp [A] |
| Ön koltuk elektrikli bel destek ayarı | F1 | 15 |
| Ön koltuk elektrikli ısıtma | F2 | 15 |
| Ses sistemi | F3 | 20 |
| Elektrikli güneşlik | F5 | 20 |
| Elektrikli açılır tavan | F6 | 20 |
Sigorta kutusunun konumu
Motor kaputunun altındaki sigortalar
Ön dağıtım paneli motor bölmesinin sağ tarafında, bataryanın yanında yer almaktadır.
Erişmek için, serbest bırakma kancalarını basın ve kapağı çıkarın.
Her sigortaya karşılık gelen elektrikli bileşenin tanımlayıcı numarası kapağın arkasında bulunabilir.
İç sigortalar
İç sigorta paneli gövde kontrol modülünün (BCM) bir parçasıdır ve direksiyonun solundaki kapak arkasında yer almaktadır.
Arka iç sigortalar
Arka iç sigorta paneli, aracın arka tarafında sürücü tarafındaki kapağın arkasında yer almaktadır.
Motor bölmesindeki sigortalar
Motor kaputunun altındaki sigortaların ataması (2016)
| Yuva | Maxi Sigorta | Mini Sigorta | Açıklama |
|---|---|---|---|
| F01 | 70 Amp şeffaf | – | Gövde kontrolörü |
| F02 | 60 Amp mavi | – | Gövde kontrolörü arka dağıtım ünitesi |
| F03 | 20 A sarı | – | Ateşleme |
| F04 | 40 A turuncu | – | ABS fren pompası |
| F05 | 70 Amp şeffaf | – | Elektrik direksiyonu |
| F06 | 30 A yeşil | – | Radyatör fanı – düşük hız |
| F07 | 50 A kırmızı | – | Radyatör fanı – yüksek hız |
| F08 | 40 A turuncu | – | Fan motoru |
| F09 | – | 7,5 A kahverengi | Şanzıman (DDCT) |
| F09 | – | 5 A ten | Şanzıman (Aisin) |
| F10 | – | 15 A mavi | Klaxon |
| F11 | – | 10 A kırmızı | Şanzıman sistemi |
| F14 | – | 20 A sarı | 115 V pres döküm |
| F15 | – | 15 A mavi | Şanzıman (DDCT) |
| F15 | – | 10 A kırmızı | Şanzıman (Aisin) |
| F 16 | – | 7,5 A kahverengi | Şanzıman sisteminin şanzıman kontrolörü |
| F17 | – | 10 A kırmızı | Şanzıman sistemi |
| F18 | – | 5 A ten | Şanzıman sistemi (Multiair – donanıma bağlı olarak) |
| F19 | – | 7,5 A kahverengi | İklimlendirme |
| F20 | – | 30 A yeşil | Arka nem alma |
| F21 | – | 15 A mavi | Yakıt pompası |
| F22 | – | 20 A sarı | Şanzıman sistemi |
| F23 | – | 20 A sarı | Frenlerin ABS valfleri |
| F30 | – | 5 A ten | Başlatma pompası |
| F81 | 70 Amp şeffaf | – | PTC (ikincil) |
| F82 | 40 A turuncu | – | Şanzıman |
| F83 | 40 A turuncu | – | PTC (ana) |
| F84 | – | 7,5 A kahverengi | Şanzıman |
| F85 | – | 15 A mavi | Ön 12V güç prizleri |
| F88 | – | 7,5 A kahverengi | Isıtmalı aynalar |
İç sigortalar
| Yuva | Numara | Mini Sigorta | Açıklama |
|---|---|---|---|
| 1 | F12 | 7,5 A kahverengi | Sağ far |
| 2 | F32 | 7,5 A kahverengi | Ön ve arka konfor lambaları; Bagaj ve kapılardaki konfor lambaları. |
| 3 | F53 | 7,5 A kahverengi | Gösterge paneli düğümü |
| 4 | F38 | 20 A sarı | Kapıların merkezi kilidi |
| 5 | F36 | 15 A mavi | Tanı pres döküm; Araç radyo; İklimlendirme sistemi; TPMS; Açılır tavan. |
| 6 | F90 | 7,5 A kahverengi | Sol far |
| 7 | F91 | 7,5 A kahverengi | Sağ far |
| 8 | F92 | 7,5 A kahverengi | Sol sis farı |
| 9 | F93 | 7,5 A kahverengi | Sağ sis farı |
| 10 | F42 | 5 A ten | BSM; ESP. |
| 11 | F33 | 20 A sarı | Yolcu sol arka camı |
| 12 | F34 | 20 A sarı | Yolcu sağ arka camı |
| 13 | F43 | 20 A sarı | İki yönlü cam |
| 14 | F48 | 20 A sarı | Yolcu camı |
| 15 | F13 | 7,5 A kahverengi | Sol far, far ayarı |
| 16 | F50 | 7,5 A kahverengi | Hava yastığı |
| 17 | F51 | 5 A şeffaf | Araç radyo anahtarı; İklim kontrol sistemi; Stop lambası; Debriyaj; Geri vites; Açılır tavan; Park sensörü; Arka kamera. |
| 18 | F37 | 7,5 A kahverengi | Stop lambası anahtarı; Gösterge paneli düğümü. |
| 19 | F49 | 5 A şeffaf | Dış ayna; GPS; Elektrikli ayna; Park sensörü. |
| 20 | F31 | 5 A şeffaf | İklim kontrolü; Koltuk ayarı. |
| 21 | F47 | 20 A sarı | Cam kontrolörü gücü |
Arka iç sigortaların ataması
| Yuva | Numara | Mini Sigorta | Açıklama |
|---|---|---|---|
| 1 | F61 | 15 A mavi | Bel desteği ayarlı koltuklar |
| 2 | F62 | 15 A mavi | Isıtmalı koltuklar |
| 3 | F64 | 20 A sarı | Ses sistemi |
| 4 | F65 | 20 A sarı | Güneşlikler |
| 5 | F66 | 20 A sarı | Açılır tavan |
Fiat 500L – sigorta şeması
Üretim yılı: 2017.
Sigorta konumu
Motor kaputunun altındaki sigortalar
Ön dağıtım paneli motor bölmesinin sağ tarafında, bataryanın yanında yer almaktadır.
Erişmek için, serbest bırakma kancalarını basın ve kapağı çıkarın.
Her sigortaya karşılık gelen elektrikli bileşenin tanımlayıcı numarası kapağın arkasında bulunabilir.
İç sigortalar
İç sigorta paneli gövde kontrol modülünün (BCM) bir parçasıdır ve direksiyonun solundaki kapak arkasında yer almaktadır.
Arka iç sigortalar
Arka iç sigorta paneli, aracın arka tarafında sürücü tarafındaki kapağın arkasında yer almaktadır.
Motor bölmesindeki sigortalar
| Yuva | Maxi Sigorta | Mini Sigorta | Açıklama |
|---|---|---|---|
| F01 | 70 Amp Tan | – | Gövde kontrolörü |
| F02 | 60 Amp mavi | – | Gövde kontrolörü arka dağıtım ünitesi |
| F03 | 20 A sarı | – | Ateşleme |
| F04 | 40 A turuncu | – | ABS fren pompası |
| F05 | 70 Amp Tan | – | Elektrik direksiyonu |
| F06 | 30 A yeşil | – | Radyatör fanı – düşük hız |
| F07 | 50 A kırmızı | – | Radyatör fanı – yüksek hız |
| F08 | 40 A turuncu | – | Fan motoru |
| F09 | – | 7,5 A kahverengi | Şanzıman (Aisin) |
| F10 | – | 15 A mavi | Klaxon |
| F11 | – | 10 A kırmızı | Şanzıman sistemi |
| F14 | – | 20 A sarı | 115 V pres döküm |
| F15 | – | – | Kullanılmıyor |
| F15 | – | 10 A kırmızı | Şanzıman (Aisin) |
| F 16 | – | 7,5 A kahverengi | Şanzıman sisteminin şanzıman kontrolörü |
| F17 | – | 10 A kırmızı | Şanzıman sistemi |
| F18 | – | 5 A Tan | Şanzıman sistemi (Multiair – donanıma bağlı olarak) |
| F19 | – | 7,5 A kahverengi | İklimlendirme |
| F20 | – | 30 A yeşil | Arka nem alma |
| F21 | – | 15 A mavi | Yakıt pompası |
| F22 | – | 20 A sarı | Şanzıman sistemi |
| F23 | – | 20 A sarı | Frenlerin ABS valfleri |
| F30 | – | 5 A şeffaf | Başlatma pompası |
| F81 | 70 Amp şeffaf | – | PTC (ikincil) |
| F82 | 40 A turuncu | – | Şanzıman |
| F83 | 40 A turuncu | – | PTC (ana) |
| F84 | – | 7,5 A kahverengi | Şanzıman |
| F85 | – | 15 A mavi | Ön 12V güç prizleri |
| F88 | – | 7,5 A kahverengi | Isıtmalı aynalar |
İç sigortalar
| Yuva | Numara | Mini Sigorta | Açıklama |
|---|---|---|---|
| 1 | F12 | 7,5 A kahverengi | Sağ far |
| 2 | F32 | 7,5 A kahverengi | Ön ve arka konfor lambaları; Bagaj ve kapılardaki konfor lambaları. |
| 3 | F53 | 7,5 A kahverengi | Gösterge paneli düğümü |
| 4 | F38 | 20 A sarı | Kapıların merkezi kilidi |
| 5 | F36 | 15 A mavi | Tanı pres döküm; Araç radyo; İklimlendirme sistemi; TPMS; Açılır tavan. |
| 6 | F90 | 7,5 A kahverengi | Sol far |
| 7 | F91 | 7,5 A kahverengi | Sağ far |
| 8 | F92 | 7,5 A kahverengi | Sol sis farı |
| 9 | F93 | 7,5 A kahverengi | Sağ sis farı |
| 10 | F42 | 5 A ten | BSM, ESP |
| 11 | F33 | 20 A sarı | Yolcu sol arka camı |
| 12 | F34 | 20 A sarı | Yolcu sağ arka camı |
| 13 | F43 | 20 A sarı | İki yönlü cam |
| 14 | F48 | 20 A sarı | Yolcu camı |
| 15 | F13 | 7,5 A kahverengi | Sol far, far ayarı |
| 16 | F50 | 7,5 A kahverengi | Hava yastığı |
| 17 | F51 | 5 A Tan | Araç radyo anahtarı; İklim kontrol sistemi; Stop lambası; Debriyaj; Geri vites; Açılır tavan; Park sensörü; Arka kamera. |
| 18 | F37 | 7,5 A kahverengi | Stop lambası anahtarı; Gösterge paneli düğümü. |
| 19 | F49 | 5 A Tan | Dış ayna; GPS; Elektrikli ayna; Park sensörü. |
| 20 | F31 | 5 A Tan | İklim kontrolü; Koltuk ayarı. |
| 21 | F47 | 20 A sarı | Cam kontrolörü gücü |
Arka iç sigortaların ataması
| Yuva | Numara | Mini Sigorta | Açıklama |
|---|---|---|---|
| 1 | F61 | 15 A mavi | Bel desteği ayarlı koltuklar |
| 2 | F62 | 15 A mavi | Isıtmalı koltuklar |
| 3 | F64 | 20 A sarı | Ses sistemi |
| 4 | F65 | 20 A sarı | Güneşlikler |
| 5 | F66 | 20 A sarı | Açılır tavan |
Fiat 500L – sigorta şeması
Üretim yılı: 2020.
Motor bölmesindeki sigorta kutusu
Ön dağıtım ünitesi motor bölmesinin sağ tarafında, bataryanın yanında yer almaktadır. Sigortalara erişmek için, serbest bırakma kancalarını basın ve kapağı çıkarın.
Ön dağıtım ünitesi
Her sigortaya karşılık gelen elektrikli bileşenin tanımlayıcı numarası kapağın arkasında bulunabilir.
| Yuva | Maxi Sigorta | Mini Sigorta | Açıklama |
| F01 | 70 Amp Tan | – | Gövde kontrolörü |
| F02 | 60 Amp mavi | – | Gövde kontrolörü arka dağıtım ünitesi |
| F03 | 20 A sarı | – | Ateşleme |
| F04 | 40 A turuncu | – | ABS fren pompası |
| F05 | 70 Amp Tan | – | Elektrik direksiyonu |
| F06 | 30 A yeşil | – | Radyatör fanı – düşük hız |
| F07 | 50 A kırmızı | – | Radyatör fanı – yüksek hız |
| F08 | 40 A turuncu | – | Fan motoru |
| F09 | – | 7,5 A kahverengi | Şanzıman (Aisin) |
| F10 | – | 15 A mavi | Klaxon |
| F11 | – | 10 A kırmızı | Şanzıman sistemi |
| F15 | – | 10 A kırmızı | Şanzıman (Aisin) |
| F 16 | – | 7,5 A kahverengi | Şanzıman sisteminin şanzıman kontrolörü |
| F17 | – | 10 A kırmızı | Şanzıman sistemi |
| F18 | – | 5 A Tan | Şanzıman sistemi (Multi-Air – donanıma bağlı olarak) |
| F19 | – | 7,5 A kahverengi | İklimlendirme |
| F20 | – | 30 A yeşil | Arka nem alma |
| F21 | – | 15 A mavi | Yakıt pompası |
| F22 | – | 20 A sarı | Şanzıman sistemi |
| F23 | – | 20 A sarı | Frenlerin ABS valfleri |
| F30 | – | 5 A Tan | Başlatma pompası |
| F81 | 70 Amp Tan | – | PTC (ikincil) |
| F83 | 40 A turuncu | – | PTC (ana) |
| F85 | – | 15 A mavi | Ön 12V güç prizleri |
| F86 | – | 7,5 A kahverengi | USB şarj prizleri |
| F88 | – | 7,5 A kahverengi | Isıtmalı aynalar |
İç sigortalar
İç sigorta kartı gövde kontrol modülünün (BCM) bir parçasıdır ve direksiyonun sol tarafında gösterge panelinin altında yer almaktadır. Sigortalara erişmek için, kapağı çekin.
İç sigorta paneli
Sigorta panelinin yuvalarının konumları
| Yuva | Araç sigorta numarası | Mini sigorta | Açıklama |
| 1 | F12 | 7,5 A kahverengi | Sağ ölü grup |
| 2 | F32 | 7,5 A kahverengi | Ön ve arka iç aydınlatma; Bagaj ve kapılardaki aydınlatma. |
| 3 | F53 | 7,5 A kahverengi | Gösterge paneli düğümü |
| 4 | F38 | 20 A sarı | Kapıların merkezi kilidi |
| 5 | F36 | 15 A mavi | Tanı anahtarı, araç radyo, iklim kontrol sistemi, TPMS, açılır tavan |
| 6 | F90 | 7,5 A kahverengi | Sol far |
| 7 | F91 | 7,5 A kahverengi | Sağ far |
| 8 | F92 | 7,5 A kahverengi | Sol sis farı |
| 9 | F93 | 7,5 A kahverengi | Sağ sis farı |
| 10 | F42 | 5 A ten | BSM, ESP |
| 11 | F33 | 20 A sarı | Yolcu sol arka camı |
| 12 | F34 | 20 A sarı | Yolcu sağ arka camı |
| 13 | F43 | 20 A sarı | İki yönlü cam |
| 14 | F48 | 20 A sarı | Yolcu camı |
| 15 | F13 | 7,5 A kahverengi | Sol far, far ayarı |
| 16 | F50 | 7,5 A kahverengi | Hava yastığı |
| 17 | F51 | 5 A Tan | Araç radyo anahtarı; İklim kontrol sistemi; Stop lambası; Debriyaj; Geri vites; Açılır tavan; Park sensörü; Arka kamera. |
| 18 | F37 | 7,5 A kahverengi | Stop lambası anahtarı; Gösterge paneli düğümü. |
| 19 | F49 | 5 A Tan | Dış ayna; GPS; Elektrikli ayna; Park sensörü. |
| 20 | F31 | 5 A Tan | İklim kontrolü; Koltuk ayarı. |
| 21 | F47 | 20 A sarı | Finestrino di alimentazione del conducente |
Arka iç sigortalar

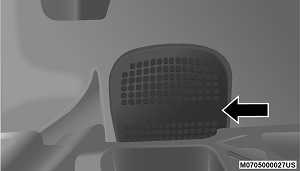

Arka iç sigorta paneli, sürücü tarafında arka bölümde yer almaktadır. Sigortalara erişmek için, kapağı çekin.
Arka sigorta paneli
| Yuva | Araç sigorta numarası | Mini sigorta | Açıklama |
| 1 | F61 | 15 A mavi | Bel desteği ayarlı koltuklar |
| 2 | F62 | 15 A mavi | Isıtmalı koltuklar |
| 3 | F64 | 20 A sarı | Ses sistemi |
| 4 | F65 | 20 A sarı | Güneşlikler |
| 5 | F66 | 20 A sarı | Açılır tavan |
