Ford C-MAX (2003-2019) – sigorta kutusu

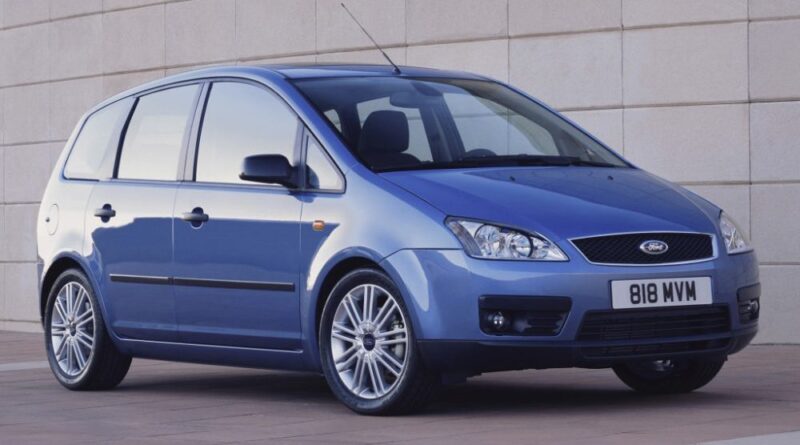

Ford C-MAX (2003-2010) – sigorta şeması

Üretim yılı: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Ford C-MAX’teki sigara çakmağı (güç prizi) sigortası 2003-2007 yılları için 29 veya 2007-2010 yılları için 109 numaralı sigortadır.

Motor bölmesindeki sigorta kutusu (tip 1)

Numara	Ampere [A]	Açıklama
1	40	Soğutma fanı
2	80	Direksiyon yardımı
3	60	Sigorta kutusunun beslemesi iç mekan 1.
4	60	Sigorta kutusunun beslemesi iç mekan 2.
Reklam
5	80	Ek ısıtıcı
6	60	Ön ısıtma bujisi (sadece Dizel)
7	30	ABS, denge kontrol pompası
8	20	ABS, denge kontrol valfleri
9	20	Şanzıman kontrol modülü
10	30	Klima fanı
11	20	Kontak anahtarı
12	40	Kontak rölesi 15l
13	20	Marş motoru elektrokontrolü
14	40	Isıtmalı ön cam – sağ taraf
15	30	Soğutma fanı rölesi (Sigma – sadece A/C’siz).
16	40	Isıtmalı ön cam, sol taraf
17	–	Kullanılmıyor
18	30	Güç inverteri
19	10	ABS modülü
20	15	Klakson
21	20	Ek ısıtıcı
22	10	Direksiyon yardımı modülü
23	30	Far yıkayıcı
24	15	Ek ısıtıcı (sadece Dizel)
Reklam
25	10	Kontak, röle
26	15	Otomatik şanzıman
27	10	Klima kompresörünün debriyajı
28	10	Ön ısıtma bujilerinin izlenmesi (sadece Dizel)
29	10	İki bölgeli klima
30	3	Motor kontrol modülü; Otomatik şanzıman.
31	10	Akıllı batarya sensörü şarjı
32	10	Otomatik şanzıman
33	10	Isıtmalı oksijen sensörleri (sadece benzin)
	10	İntercooler bypass valfi (sadece Dizel)
34	10	Enjektörler; Kontak bobinleri,
35	10	Motor kontrol modülü, valfler, solenoidler.
36	10	Şanzıman kontrol modülü

Motor bölmesindeki sigorta kutusu (2003-2007)

Açıklama

1	Soğutma fanı 40/60A
2	Direksiyon yardımı 80A
Reklam
3	60A İç mekan sigorta kutusu
4	60A İç mekan sigorta kutusu
5	80A Ek ısıtıcı
6	60A Dizel: Ön ısıtma bujileri
7	30A ABS, dinamik denge pompası
8	20A ABS, dinamik denge valfleri
9	Motor kontrol ünitesi 20A;
10	30A Klima sistemi fanı
11	20A Kontak anahtarı
12	40A Kontak rölesi 15l
13	20A Marş motoru
14	40A Isıtmalı ön cam, sağ taraf
15	30A Soğutma fanı rölesi (Sigma – sadece klima olmayan seçenekler)
16	40A Isıtmalı ön cam, sol taraf
17	Elektronik park freni 30A
18	İnverter 30A
19	ABS modülü 10A
20	15A sesli uyarı
21	20A Dizel: Ek ısıtıcı
22	Direksiyon yardımı modülü 10A
23	30A Far yıkayıcı
24	15A Dizel: Ek ısıtıcı
Reklam
25	10A Kontak rölesi
26	10/15A Otomatik şanzıman kontrol ünitesi
27	Klima kompresörünün debriyajı 10A
28	10A Dizel: Ön ısıtma bujileri kontrol ünitesi
29	10A Ayrı klima sistemi
30	3A Motor kontrol ünitesi, otomatik şanzıman kontrol ünitesi
31	10A akıllı batarya şarjı
32	10A 2004-2007: 16V + VCT: Havalandırma 2007-2010: Otomatik şanzıman kontrolörü
33	10A Benzin: Isıtmalı oksijen sensörleri Dizel: İntercooler bypass valfi
34	10A Benzin: Enjektörler, ateşleme bobinleri 2004-2007: Dizel: Yakıt pompası
35	10A Motor kontrolörü, valfler
36	10A Motor kontrol ünitesi
Röle
R1	Marş motoru kilidi (otomatik şanzıman)
R2	Sesli uyarı
R3	Geri vites lambaları (otomatik şanzıman)
R4	Yedek
R5	Dizel ısıtma 16 V + VCT: Havalandırma
R6	Ana röle
R7	Isıtmalı ön cam
R8	Kontak
R9	Far yıkayıcı
R10	Ek ısıtıcı
R11	Klima
R12	Soğutma fanı (klimasız)
R13	Marş motoru
R14	Enerji yönetimi için soğutma fanı

Ford C-MAX’teki ana sigorta kutusu

Ana sigorta kutusunun yanında bulunur ve yüksek güçlü sigorta cihazlarından oluşur.

1. (80A) Direksiyon yardımı kontrol modülü
2. (150A) Marş motoru
3. (100A)
4. (50A) Çok fonksiyonlu kontrol modülü
5. (80A) Ek ısıtıcı
6. (70A) Bagaj bölmesi / röle kutusu sigortası
7. (60A)
8. (50A) Soğutma fanı motor kontrol modülü
9. (50A) Çok fonksiyonlu kontrol modülü
10. (60A) Ön ısıtma bujisi kontrol modülü

İç mekandaki sigorta kutusu (2007-2010)

Korunan bileşenler

37	10A Sol far, düşük ışık
38	10A Sağ far, düşük ışık
39	20A Çakmak, arka prizi
Reklam
40	20A Açılır tavan
41	20A Yolcu ön kapı elektrik modülü
42	7,5A Isıtmalı aynalar
43	10A Elektronik modüller (bataryadan beslenen)
44	10A Tanı konektörü (OBD II)
45	10A Gündüz farları
46	10A Gösterge paneli, çok fonksiyonlu elektronik modül (GEM)
47	15A Silecek pompası, ısıtmalı memeler
48	20A Düşük ışık farları, gündüz farları
49	15A Işık anahtarı
50	20A Ön cam sileceği
51	15A Yakıt pompası
52	25A Isıtmalı ön cam
53	7.5A Sol yan ışık
54	7.5A Sağ yan ışık
55	20A Sürücü kapısı elektrik modülü, merkezi kilit
56	20A Anahtarsız erişim sistemi
57	10A hırsızlık alarmı sireni
58	Ses sistemi 15A (bataryadan beslenen)
59	25A Bagajda arka prizi, römork konektörü
60	15A Sağ far, düşük ışık
61	15A Sol far, düşük ışık
62	20A Sürücü koltuğunun elektrikli ayarı
63	25A Pencereler
64	Yedek
65	10A Hava yastığı
66	7,5A Far açısı kontrolü, düşük ışık, xenon modülü
67	10A Immobilizer (WFS), gösterge paneli (kontak anahtarından beslenen)
Reklam
68	7.5A Radyo, gösterge paneli
69	Sis farları
70	10A Elektronik modüller (kontaktan beslenen)
71	10A Gündüz farları
72	25A Çok fonksiyonlu elektronik modül (GEM)
73	7,5A Plaka aydınlatması
74	15A Stop lambası
75	10A Şanzıman kontrol ünitesi, elektrikli gaz pedalı
76	7,5A Elektronik park freni
77	25A Merkezi kilit rölesi, yolcu kapısı modülü
78	15A Arka cam sileceği
79	15A Elektrikli katlanabilir aynalar
80	10A İç aydınlatma, elektrikli aynalar
81	20A Sağ arka kapı elektrik modülü
82	20A Sol arka kapı elektrik modülü
83	10A CD değiştirici, arka koltuk eğlence sistemi (RSE)
84	10A Geri vites lambası, römork konektörü
85	Soğutma sistemi 10A
86	20A Isıtmalı koltuklar
Röle
K1	Isıtmalı ön cam
K4	Yakıt pompası
K5	Gündüz farları

İç mekandaki sigorta kutusu (2007-2010) – Ford C-MAX

Numara	Ampere [A]	Açıklama
100	10	Elektronik modüllerin beslemesi
101	20	Açılır tavan elektrik modülü; Sürücü koltuğu elektrikli,
102	10	Isıtıcı kontrolü; Direksiyon kolonunu; Partikül filtresi; Uzaktan kumanda alıcısı.
103	10	Aydınlatma kontrolü için batarya beslemesi
104	10	Batarya tasarrufu; İç aydınlatma.
105	25	Isıtmalı ön cam
106	20	Anahtarsız sistem
107	10	Gösterge paneli batarya beslemesi; Gömülü tanı.
108	7,5	Gösterge paneli aksesuarları (ses ve navigasyon ünitesi).
109	20	Çakmak, ek arka güç prizi
110	10	Gündüz farları için kontak beslemesi aydınlatma anahtarı için.
111	15	Yakıt pompası (sadece benzinli motor)
112	15	Ses modüllerinin batarya beslemesi
113	10	Gündüz farları (park lambaları)
114	10	Gösterge paneli için kontak beslemesi; Motor immobilizer.
115	7,5	Aydınlatma kontrolü için kontak beslemesi
116	20	Sis farları
117	7,5	Plaka aydınlatması
118	20	Kapı modülü, sol arka
119	15	Bagajda ek güç prizi
	25	Bagajda ek güç prizi (çekici modülü olan araçlar için).
120	20	Kapı modülü, sağ arka
121	20	Isıtmalı ön koltuklar
122	10	Hava yastığı modülü
123	7,5	Isıtmalı dış aynalar
124	7,5	Park lambaları, yan lambalar, arka lambalar (sol tarafta).
125	7,5	Park lambaları, yan lambalar, arka lambalar (sağ tarafta).
126	20	Anahtarsız sistem
127	25	Elektrikli pencereler
128	–	Kullanılmıyor
129	20	Silecekler
130	–	Kullanılmıyor
131	15	Arka cam sileceği
132	15	Stop lambaları
133	25	Merkezi kilit rölesi, yolcu kapısı modülü
134	20	Merkezi kilit, sürücü kapısı modülü
135	20	Gündüz farları
136	15	Silecek pompası, ısıtmalı memeler
137	10	Yedek sesli uyarı
138	10	Motor kontrol modülü; Gaz pedalı; Otomatik şanzıman.
139	10	Sağ düşük ışık farları
140	10	Sol düşük ışık farları
141	10	Geri vites lambası, elektrikli aynalar
142	15	Sağ düşük ışık farları
143	15	Sol düşük ışık farları

Röle
R1	Yakıt pompası
R2	Kullanılmıyor

Ford C-MAX (2010-2015) – sigorta kutusu şeması

Üretim yılı: 2010, 2011, 2012, 2013, 2014, 2015.

Ford C-MAX (2010-2015) sigara çakmağı (güç prizi) sigortası iç mekandaki sigorta kutusunda 61 numaralı sigortadır.

Motor bölmesindeki sigorta kutusu

Ford C-MAX – sigortalar – konum

Nr	Ampere [A]	Açıklama
7	40	ABS sistemi pompası
8	30	ABS sistemi valfi
9	20	Far yıkayıcı
10	40	Isıtıcı motoru
11	30	Gerilim kalitesi modülü
12	30	Motor kontrol rölesi
13	30	Marş motoru rölesi
14	40	Isıtmalı ön cam (sağ taraf)
15	25	İntercooler fanı – 1,0 l EcoBoost
16	40	Isıtmalı ön cam (sol taraf)
17	20	Yakıt ısıtıcı
18	20	Silecekler
19	5	ABS sistemi; Stabilite programı elektronik modülü.
20	15	Klakson
21	5	Fren lambası anahtarı
22	15	Batarya izleme sistemi
23	5	Röle bobinleri; Aydınlatma kontrol anahtarı modülü.
24	20	Arka güç prizi
25	10	Elektrikli dış aynalar
26	15	Şanzıman kontrol modülü
27	15	Klima debriyajı
28	–	Kullanılmıyor
29	25	Isıtmalı arka cam
30	5	Şanzıman kontrol modülü
31	–	Kullanılmıyor
32	10	Egzoz gazı geri dönüş valfi; Vortex kontrol valfleri; Egzoz gazlarında ısıtmalı oksijen sensörü (motor kontrolü); Fan kontrol modülünün elektronik rölesi (bobin); Su pompası modülünde çalışma – 1,0 l EcoBoost.
33	10	Ateşleme bobinleri
34	10	Enjektörler
35	5	İntercooler rölesi bobini
	15	Dizel motor ısıtıcı
36	10	Şanzıman kontrol modülü

İç mekandaki sigorta kutusu

Nr	Ampere [A]	Açıklama
56	20	Yakıt pompası beslemesi
57	–	Kullanılmıyor
58	–	Kullanılmıyor
59	5	Pasif hırsızlık alarmı alıcı-verici
60	10	İç aydınlatma; Sürücü kapısı anahtarları; Eldiven kutusu lambası.
61	20	Çakmak
62	5	Yağmur sensörü modülü; Otomatik karartma fonksiyonlu ayna.
63	10	Anahtarsız hız kontrolü
64	–	Kullanılmıyor
65	10	Bagaj kapağının açılması
66	20	Sürücü kapısının kilidi; Yakıt kapağının kilidi; Çift merkezi kilit.
67	7,5	Bilgi ve eğlence ekranı
68	15	Direksiyon kolonunun kilidi
69	5	Gösterge seti
70	20	Merkezi kilit
71	10	Klima
72	7,5	Direksiyon kontrol modülü
73	7,5	Alarm, gömülü tanı II
74	15	Yüksek ışık farları
75	15	Ön sis farları
76	10	Geri vites lambası
77	20	Silecek pompası
78	5	Kontak anahtarı; Kontak anahtarını basın; Anahtarsız araç modülü.
79	15	Ses modülü; Acil durum ışıkları anahtarı; Elektronik kaplama paneli.
80	20	Açılır tavan
81	5	İç hareket sensörü; Radyo alıcısı.
82	20	Ön ve arka cam yıkayıcı pompası
83	20	Merkezi kilit
84	20	Sürücü kapısının kilidinin açılması; Yakıt kapağının açılması; Çift merkezi kilit.
85	7,5	Klima; Arka cam sileceği rölesi; Ek ısıtıcı; Radyo; Anahtarsız hız kontrolü.
86	10	Sınırlama kontrol modülü; Yolcu sınıflandırma sistemi.
87	15	Isıtmalı direksiyon
88	20	Gerilim kalitesi modülü
89	–	Kullanılmıyor

Bagajdaki sigorta kutusu

Nr	Ampere [A]	Açıklama
1	–	Kullanılmıyor
2	10	Anahtarsız araç modülü
3	5	Anahtarsız araç kapı kolları
4	25	Kapı modülü (sol ön) (elektrikli pencereler, merkezi kilit, elektrikli katlanabilir dış ayna, ısıtmalı dış ayna)
5	25	Kapı modülü (sağ ön) (elektrikli pencereler, merkezi kilit, elektrikli katlanabilir dış ayna, ısıtmalı dış ayna)
6	25	Kapı modülü (sol arka) (elektrikli pencereler)
7	25	Kapı modülü (sağ arka) (elektrikli pencereler)
8	10	Alarm klaksonu
9	25	Elektrikli sürücü koltuğu
10	–	Kullanılmıyor
11	–	Kullanılmıyor
12	10	Klima modülü
13	5	Gösterge seti modülü
14	7,5	Bilgi ve eğlence ekranı; GPS modülü (start-stop modülü ile).
15	15	Ses ünitesi; Ses sistemi kontrol paneli modülü.
16	–	Kullanılmıyor
17	–	Kullanılmıyor
18	–	Kullanılmıyor
19	–	Kullanılmıyor
20	–	Kullanılmıyor
21	–	Kullanılmıyor
22	–	Kullanılmıyor
23	–	Kullanılmıyor
24	30 **	DC/AC güç inverteri
25	25 *	Elektrikli bagaj kapağı
26	40 **	Römork çekme modülü
27	30 **	Arka camın nem alma cihazı
28	–	Kullanılmıyor
29	5 *	Kör nokta izleme; Şerit koruma yardımı; Aktif şehir; Geri görüş kamerası.
30	5 *	Park yardımı modülü
31	–	Kullanılmıyor
32	5 *	DC/AC güç inverteri
33	–	Kullanılmıyor
34	15 *	Isıtmalı sürücü koltuğu
35	15 *	Isıtmalı yolcu koltuğu
36	–	Kullanılmıyor
37	20	Güneşlik
38	–	Kullanılmıyor
39	–	Kullanılmıyor
40	–	Kullanılmıyor
41	–	Kullanılmıyor
42	–	Kullanılmıyor
43	–	Kullanılmıyor
44	10	Elektrikli dış aynalar
45	7,5	Isıtmalı dış aynalar
46	–	Kullanılmıyor
* Mini sigortalar** Kartuş sigortalar

Röle	Açıklama
R1	Kontak
R2	Isıtmalı arka cam
R3	Arka cam sileceği
R4	Kullanılmıyor
R5	Hırsızlık alarmı sesli uyarısı
R6	Eklentilerin gecikmeli beslemesi

Ford C-MAX (2015) – sigorta kutusu şeması (22-06-2015 tarihine kadar)

Ford C-MAX (2015) sigara çakmağı (güç prizi) sigortası iç mekandaki sigorta kutusunda F61 numaralı sigortadır.

Motor bölmesindeki sigorta kutusu

Nr	Amp [A]	Açıklama
F7	40 **	Tekerleklerin kilitlenmesini önleme sistemi; Elektronik denge programı.
F8	30 **	Elektronik denge programı
F9	20 **	Far yıkayıcı
F10	40 **	Fan motoru
F11	30 **	Auto-Start-Stop modülü
F12	30 **	Şanzıman kontrol modülü
F13	30 **	Marş motoru rölesi
F14	40 **	Isıtmalı ön cam sağ taraf
F15	25 *	İntercooler fanı (1,0 l)
	40 **	Soğutma fanı rölesi 1
F 16	40 **	Isıtmalı ön cam sol taraf
F17	20 **	Ek ısıtıcı
F18	20 **	Cam silecekleri
F19	5 *	Tekerleklerin kilitlenmesini önleme sistemi; Elektronik denge programı.
F20	15 *	Klakson
F21	5 *	Fren lambaları
F22	15 *	Batarya izleme sistemi
F23	5 *	Röle bobinleri; Aydınlatma kontrolü.
F24	20 **	Bagajda güç prizi
F25	–	Kullanılmıyor
F26	25 *	Şanzıman kontrol modülü (TMC 6F35)
	15 *	Şanzıman kontrol modülü (TMC MPS6)
F27	15 *	Klima debriyajı
F28	7,5 *	Geri görüş kamerası. Çarpışma uyarı sistemi
F29	–	Kullanılmıyor
F30	5 *	Şanzıman kontrol modülü
F31	–	Kullanılmıyor
F32	10 *	Şanzıman kontrol modülü; Soğutma fanı modülü rölesi.
F33	15 *	Şanzıman kontrol modülü; Ateşleme bobinleri.
F34	10 *	Şanzıman kontrol modülü
F35	10 *	Yakıt içindeki su varlığı sensörü; Şanzıman kontrol modülü; Ateşleme bobinleri.
F36	–	Kullanılmıyor
F37	–	Kullanılmıyor
F38	15 *	Şanzıman kontrol modülü
F39	5 *	Far ayarı
F40	5 *	Elektrik direksiyonu
F41	20 **	Gövde kontrol modülü
F42	–	Kullanılmıyor
F43	15 *	Far ayarı; Adaptif ön aydınlatma.
F44	5 *	Adaptif hız kontrolü
F45	10 *	Isıtmalı yıkayıcı memesi
F46	25 *	Soğutma fanı
F47	–	Kullanılmıyor
F48	15 *	Partikül filtresi ısıtıcı
* Mini sigortalar** Kartuş sigortalar

Röle	Açıklama
R1	İntercooler fanı
R2	Klakson
R3	Partikül filtresi ısıtıcı
R4	Soğutma fanı rölesi.
R5	Ön cam sileceği bobinlerinin açılıp kapanması rölesi.
R6	Ön cam sileceği yüksek/düşük hız rölesi.
R7	Isıtmalı ön cam
R8	Soğutma fanı rölesi
R9	Far yıkayıcı
R10	Marş motoru rölesi
R11	Klima debriyajı
R12	Soğutma fanı rölesi
R13	Fan motoru
R14	Motor kontrol modülü
R15	Marş motoru rölesi
R16	Kontak

İç mekandaki sigorta kutusu

Nr	Amp [A]	Açıklama
F56	20	Yakıt pompası
F57	–	Kullanılmıyor
F58	–	Kullanılmıyor
F59	5	Pasif hırsızlık alarmı alıcı-verici
F60	10	İç aydınlatma; Sürücü kapısı anahtarları; Eldiven kutusu lambası; Ortam aydınlatması.
F61	20	Ön çakmak; Arka ek güç noktaları.
F62	5	Otomatik silecekler; Nem sensörü; Otomatik karartma fonksiyonlu iç ayna.
F63	10	Adaptif hız kontrolü
F64	–	Kullanılmıyor
F65	10	Bagaj kapağının açılması
F66	20	Sürücü kapısının kilidi; Yakıt kapağının kilidi; Çift merkezi kilit.
F67	7,5	SYNC modülü; Küresel konumlandırma sistemi modülü; Bilgi ve eğlence ekranı.
F68	15	Direksiyon kolonunun elektrikli kilidi
F69	5	Gösterge seti
F70	20	Merkezi kilit
F71	7,5	Klima
F72	7,5	Direksiyon modülü
F73	7,5	Veri arayüzü; Batarya uyarı sistemi.
F74	15	Yüksek ışık farları
F75	15	Ön sis farları
F76	10	Geri vites lambası
F77	20	Ön ve arka cam yıkayıcı pompası
F78	5	Kontak; Kontak anahtarını basın; Anahtarsız araç modülü.
F79	15	Ses modülü; Acil durum ışıkları anahtarı; Elektronik kaplama paneli.
F80	20	Açılır tavan
F81	5	İç hareket sensörü; Radyo alıcısı.
F82	20	Ön ve arka cam yıkayıcı pompası
F83	20	Merkezi kilit
F84	20	Sürücü kapısının kilidinin açılması; Yakıt kapağının açılması; Çift merkezi kilit.
F85	7,5	Klima; Arka cam sileceği rölesi; Ek ısıtıcı; Radyo; Adaptif hız kontrolü.
F86	10	Sınırlama kontrol modülü; Yolcu sınıflandırma sistemi.
F87	15	Isıtmalı direksiyon
F88	20	Gerilim kalitesi modülü
F89	–	Kullanılmıyor

Bagajdaki sigorta kutusu

Nr	Ampere [A]	Açıklama
F1	5 *
F2	–	Kullanılmıyor
F3	5 *	Anahtarsız araç kapı kolları
F4	25 *	Sol ön kapının kontrolü
F5	25 *	Sağ ön kapının kontrolü
F6	25 *	Sol arka kapının kontrolü
F7	25 *	Sağ arka kapının kontrolü
F8	10 *	Hırsızlık alarmı
F9	25 *	Sürücü koltuğu
F10	25 *	Elektrikli pencereler
F11	5	Röle bobin beslemesi
F12	–	Kullanılmıyor
F13	–	Kullanılmıyor
F14	–	Kullanılmıyor
F15	–	Kullanılmıyor
F 16	–	Kullanılmıyor
F18	–	Kullanılmıyor
F19	–	Kullanılmıyor
F20	–	Kullanılmıyor
F21	–	Kullanılmıyor
F22	–	Kullanılmıyor
F23	–	Kullanılmıyor
F24	30 **	DC/AC güç inverteri
F25	25 *	Elektrikli arka bagaj kapağı
F26	40 **	Römork çekme modülü
F27	30 **	Arka camın nem alma cihazı
F28	–	Kullanılmıyor
F29	5 *	Kör nokta izleme; Şerit koruma yardımı; Aktif şehir; Geri görüş kamerası.
F30	5 *	Park yardımı modülü
F31	–	Kullanılmıyor
F32	5 *	DC/AC güç inverteri
F33	15 *	Arka cam sileceği rölesi
F34	15 *	Isıtmalı sürücü koltuğu
