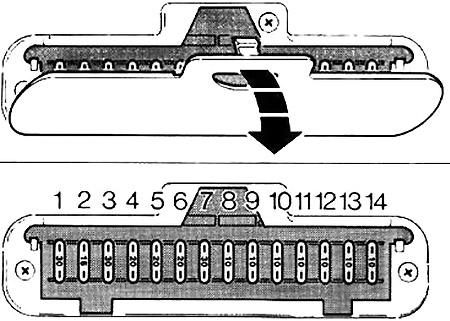

Röle Kutusu

Numara	Röle
Sigorta kutusunun arka kısmı
I	Ateşleme
II	Isıtmalı arka cam ve otomatik kapanma özelliğine sahip ısıtmalı yan aynalar
III	Arka kapak uzaktan açma anahtarı
IV	Arka silecek motoru – arka
V	Far silecekleri
VI	Sinyal lambaları rölesi
Sigorta kutusunun arka kısmı
–	Gündüz farları
Reklam
–	Isıtmalı ön koltuklar
–	Ek farlar

Ek Sigortalar

Numara	Korunan devreler	Konum
1	Radyo	Elektrik sisteminde veya radyo arkasında
2	Arka sis lambaları	Sigorta kutusunun arkasında
3	Ön sis lambaları	Rölelerde
4	Isıtmalı ön koltuklar	Rölelerde
5	Arka kapak uzaktan açma anahtarı	Sigorta kutusunun arkasında
6	Ek farlar	Rölelerde

Motor Bölmesindeki Röleler

Numara	Röle
1	Buji (dizel motor)
2	Emisyon kontrolü (sadece Avusturya ve Norveç)

Ford Fiesta (1989-1997) – sigorta şeması

Üretim yılı: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.

Ford Transit (2014-2018) içindeki çakmak sigortası (güç prizi) sigorta kutusundaki F13’tür.

Sigorta Kutusu

Ford Fiesta – sigorta kutusunun şeması

Numara	[A]	Açıklama
1	3	Motor kontrol elektrik sistemi
2	15	İç lamba,  çakmak , saat, radyo hafızası
3	20	Merkezi kilitleme
4	30	Isıtmalı arka cam
5	10	Karanlık dalış aydınlatması
6	10	Sol yan lamba, arka sis lambası
7	10	Sağ yan lamba
8	10	Sol farlar
9	10	Sağ farlar
10	15	Sol ana far, sağ nokta lambası
11	15	Sağ ana ışık, sol nokta lambası
12	20	Isıtıcı fan, geri vites lambası
13	30	Radyatör fanı
14	15	XR2i, RS Turbo, RS 1800:  ön sis lambaları
15	15	Korna
16	20	Yıkayıcı / silecek
17	10	Durma lambaları, göstergeler
18	20	Elektrikli pencereler
19	20	Elektrikli yakıt pompası
20	10	HEGO sensörü
21	10	Sol sinyal lambaları
22	10	Sağ sinyal lambaları
23	–	–
24	–	–
25	15	1992’den itibaren:  arka kapak açma
26	15	arka kapak açma
	30	1992’den itibaren:  ısıtmalı ön cam
27	30	Isıtmalı ön cam
28	30	Isıtmalı ön cam
	20	Elektrikli panoramik
Röle
A	Pasif Otomatik Vites XR2i:  Korna
B	1.6 EFi ve DOHC 16-valf; 1992’den itibaren:  Yakıt pompası
C	XR2i, RS Turbo, RS 1800:  ön sis lambaları
D	Farlar
E	Dim / Dip
I	Isıtmalı arka cam
II	Ön silecek
III	1,1 / 1,3 / 1,4 CFi; 1990’a kadar:  yakıt enjeksiyonu 1.1 / 1.3 / 1.4 CFi; 1990’dan itibaren:  Gecikme DOHC 16-valf:  yakıt enjeksiyonu
IV	EWG Modülü
V	Ateşleme
VI	Yakıt pompası otomatik vites
VII	Farlar
VIII	Dim / Dip
IX	–
X	–
XI	Isıtmalı ön cam
XII	ABS

Ford Fiesta (1997-2002) – sigorta kutusunun şeması

Üretim yılı: 1997, 1998, 1999, 2000, 2001, 2002.

Ford Fiesta (1997-2002) içindeki çakmak sigortası (güç prizi) kabin içindeki sigorta kutusundaki 1 numaralı sigortadır.

Kabin içindeki sigorta kutusu

Tip 1

LHD

Ford Fiesta – sigorta kutusunun şeması – kabin (tip 1) LHD

RHD

Ekleme 2

LHD

Numara	[A]	Açıklama
1	15	Çakmak
2	20	1) Saat, ısıtma, iç aydınlatma, saat, radyo hafızası
	7,5	2) İç aydınlatma, klima modülü, saat, gösterge paneli
3	10	2) GEM modülü 2)  Van Frigoriferi; 1999’a kadar:  Soğutma sistemi rölesi, buharlaştırıcı kontrol rölesi
4	15	1) Isıtmalı arka cam, ısıtmalı dış aynalar
	20	2) Isıtmalı arka cam
5	20	1) Korna, alarm
	15	2) Çok fonksiyonlu anahtar (kornanın)
6	10	1) Sol yan lamba
	7,5	2) Sol yan lamba, farların debi ayarı, plaka aydınlatması, klima modülü, radyo, ısıtmalı arka cam anahtarı, gösterge paneli, arka sis lambası anahtarı, ön sis lambası anahtarı, ısıtmalı ön cam anahtarı
7	10	1) Sağ lamba
	7,5	2) Sağ lamba, plaka aydınlatması
8	15	09.1999’a kadar:  Merkezi kilitleme, elektrikli aynalar 09.1999’dan itibaren:  GEM modülü
9	15	1) Koltuğun yüksekliği ayarı
	25	2) Çok fonksiyonlu anahtar (dış ışık)
10	15	Isıtmalı ön koltuk
11	30	Elektrikli pencereler, merkezi kilitleme
12	20	Silecek motoru, yıkayıcı pompası
13	15	1) Durma lambası, gösterge paneli
	15	2) durma lambası anahtarı, klima modülü, vites anahtarı (manuel vites), vites pozisyon sensörü (otomatik vites), ısıtıcı kontrol valfi elektromanyetik, ısıtmalı arka cam anahtarı, gösterge paneli
14	10	Hava yastığı
15	10	1) Isıtmalı aynalar
	7,5	2) Elektrikli aynalar
16	30	Isıtıcı fan motoru
17	15	Sinyal lambaları
18	15	1) Ateşleme
	15	2) GEM modülü, yardımcı röle, ana röle, ateşleme bobini DIS (1,3 l Endura – E, 1,25 ve 1,4 l ZETEC – SE), pasif hırsızlık önleyici modül (1,8 l Dizel Endura – DE)
19	10	1) Motor yönetimi, radyo, alarm
	7,5	2) Sigorta no. 30, radyo, saat, gösterge paneli
20	30	1) Far yıkayıcı
	10	1)  RHD:  Dim / Dip
	20	2) Çok fonksiyonlu anahtar (gündüz farları, dış lambalar)
21	15	2)  09.1999’dan itibaren:  Merkezi kilitleme
22	10	Veri arayüzü konektörü (DLC), radyo
42	15	2)  09.1999’a kadar:  GEM modülü
	10	2)  Van Frigoriferi; 09.1999’dan itibaren:  Soğutma sistemi rölesi, buharlaştırıcı kontrol rölesi
43	10	2) Gündüz farları rölesi (konum lambaları)
49	20	2) Gündüz farları, dış lambalar
50	25	2) Dış lamba
Röle
I	Ateşleme rölesi
II	Isıtmalı ön cam rölesi
III	–
IV	–
V	–
VI	–
VII	Gündüz farları rölesi (konum lambaları)
VIII	Gündüz farları rölesi (DTRL)
IX	Isıtmalı ön cam rölesi
X	Isıtmalı arka cam rölesi
XI	Gündüz farları rölesi (konum lambaları)
1) Haynes 2) Elektrik bağlantı şemaları (CG1647es)

Ford Fiesta (2002-2008) – sigorta kutusunun şeması

Üretim yılı: 2002, 2003, 2004, 2005, 2006, 2007, 2008.

Ford Fiesta (2002-2008) içindeki çakmak sigortası (güç prizi) gösterge panelindeki sigorta kutusundaki F29’dur.

Gösterge panelindeki sigorta kutusu

Numara	[A]	Açıklama
F1	–	–
F2	–	Römork çekme modülü
F3	7,5	Aydınlatma
	–	Römork çekme modülü
F4	10	İklimlendirme, fan motoru
F5	20	ABS, ESP
F6	30	ABS, ESP
F7	15	Transfer
F8	7,5	Elektrikli aynalar
F9	10	Sol far
F10	10	Sağ far
F11	15	Gündüz farları
F12	15	Motor yönetimi
F13	20	Motor yönetimi, katalizör
F14	30	Marş motoru
F15	20	Yakıt pompası
F 16	3	Motor yönetimi
F17	15	Işık anahtarı
F18	15	Radyo, tanı prizi
F19	15	Gündüz farları
F20	7,5	Sinyal seti, batarya tasarrufu, plaka aydınlatması, genel elektronik modül
F21	–	–
F22	7,5	Konum ve yan lambalar (sol)
F23	7,5	Konum ve yan lambalar (sağ)
F24	20	Merkezi kilitleme, kornanın
F25	15	Acil durum lambaları, sinyal lambaları
F26	20	Isıtmalı arka cam
F27	15	Korna
F28	3	Batarya, şarj sistemi
F29	15	Çakmak
F30	15	Ateşleme
F31	10	Işık anahtarı
F32	7,5	Isıtmalı ayna
F33	7,5	Sinyal seti, batarya tasarrufu, plaka aydınlatması, genel elektronik modül
F34	20	Açılır tavan
F35	7,5	Isıtmalı ön koltuklar
F36	30	Elektrikli pencereler
F37	3	ABS, ESP
F38	7,5	Genel elektronik modül
F39	7,5	Hava yastığı
F40	7,5	Transfer
	10	Işık anahtarı
F41	7,5	Transfer
F42	30	Isıtmalı ön cam
F43	30	Isıtmalı ön cam
F44	3	Radyo, tanı prizi
F45	15	Durma lambaları
F46	20	Ön silecek fırçası
F47	10	Arka silecek fırçası
F48	7,5	Yedek lambalar
F49	30	Fan motoru
F50	20	Sis lambaları
F51	15	Çakmak
F52	10	Sol far
F53	10	Sağ far
F54	–	Römork çekme modülü
F55	–	–
F56	–	Römork çekme modülü
Röle
R1	Elektrikli aynaların aydınlatılması
R2	Isıtmalı ön cam
R3	–
R4	–
R5	–
R6	–
R7	Gündüz farları (konum lambaları)
R8	Gündüz farları (DTRL)
R9	Isıtmalı ön cam
R10	Isıtmalı arka cam
R11	Gündüz farları (konum lambaları)
1) Haynes 2) Elektrik bağlantı şemaları (CG1647es)

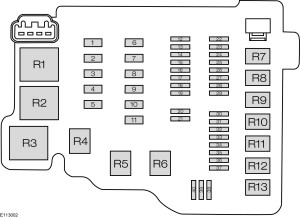

Ford Fiesta (2008-07-21-2009-01-04) – sigorta kutusunun şeması

Üretim yılı: 2008, 2009.

Ford Fiesta (2008-07-21-2009-01-04) içindeki çakmak sigortası (güç prizi) kabin içindeki sigorta kutusundaki 18 numaralı sigortadır.

Motor bölmesindeki sigorta kutusu

Nr	Amp [A]	Açıklama
1	40	ABS modülü
	30	ESP modülü
2	60	Yüksek hızda soğutma fanı.
3	40	Soğutma fanı
	30	Düşük hızda soğutma fanı.
4	30	Isıtıcı fanı
5	60	Yolcu kabinindeki sigorta kutusunun beslemesi (batarya).
6	30	Gövde kontrol modülü
7	60	Yolcu kabinindeki sigorta kutusunun beslemesi (ateşleme).
8	60	Otomatik vites
9	60	Isıtmalı ön cam
10	–	Kullanılmıyor
11	30	Marş motoru rölesi
12	10	Sol far rölesi
13	10	Sağ far rölesi
14	10	Su pompası
15	10	Ateşleme bobinleri
16	15	Motor kontrol modülü; yüksek ve düşük hızda soğutma fanı.
17	15	Isıtmalı oksijen sensörleri (benzinli motorlar).
	20	Besleme modülü (dizel motorlar).
18	–	Kullanılmıyor
19	7,5	Klima kompresörü
20	–	Kullanılmıyor
21	7,5	Soğutma fanı (1,6 l Duratorq-TDCi)
22	–	Kullanılmıyor
23	15	Ön sis lambaları
24	15	Sinyal lambaları
25	15	Dış aydınlatma, sol taraf
26	15	Dış aydınlatma, sağ taraf
27	7,5	Şanzıman kontrol modülü
28	20	ABS; Stabilite kontrol modülü.
29	10	Klima kompresörü
30	–	Kullanılmıyor
31	–	Kullanılmıyor
32	20	Korna; Batarya tasarrufu; Anahtarsız araç modülü.
33	20	Isıtmalı arka cam
34	20	Yakıt pompası; Dizel ısıtıcı.
35	15	Birinci kategori alarm sistemi
36	7,5	Otomatik şanzıman kontrolörü
37	25	Ön kapı modülü – sol taraf
38	25	Ön kapı modülü – sağ taraf
39	25	Arka kapı modülü, sol taraf
40	25	Arka kapı modülü, sağ taraf

Röle	Açıklama
R1	Soğutma fanı
R2	Isıtmalı ön cam
R3	Eksojenik ısıtıcı (Dizel motorlar)
R4	Eksojenik ısıtıcı (Dizel motorlar)

Ford Fiesta (2008-07-21-2009-01-04) – sigorta kutusunun şeması

Üretim yılı: 2008, 2009.

Ford Fiesta (2008-07-21-2009-01-04) içindeki çakmak sigortası (güç prizi) kabin içindeki sigorta kutusundaki 18 numaralı sigortadır.

Motor bölmesindeki sigorta kutusu

Nr	Amp [A]	Açıklama
1	40	ABS modülü
	30	ESP modülü
2	60	Yüksek hızda soğutma fanı.
3	40	Soğutma fanı
	30	Düşük hızda soğutma fanı.
4	30	Isıtıcı fanı
5	60	Yolcu kabinindeki sigorta kutusunun beslemesi (batarya).
6	30	Gövde kontrol modülü
7	60	Yolcu kabinindeki sigorta kutusunun beslemesi (ateşleme).
8	50	Otomatik vites
9	60	Isıtmalı ön cam
10	–	Kullanılmıyor
11	30	Marş motoru rölesi
12	10	Sol far rölesi
13	10	Sağ far rölesi
14	10	Su pompası
15	10	Ateşleme bobinleri
16	15	Motor kontrol modülü; yüksek ve düşük hızda soğutma fanı.
17	15	Isıtmalı oksijen sensörleri (benzinli motorlar).
	20	Besleme modülü (dizel motorlar).
18	–	Kullanılmıyor
19	7,5	Klima kompresörü
20	–	Kullanılmıyor
21	7,5	Soğutma fanı (1,6 l Duratorq-TDCi)
22	–	Kullanılmıyor
23	15	Ön sis lambaları
24	15	Sinyal lambaları
25	15	Dış aydınlatma, sol taraf
26	15	Dış aydınlatma, sağ taraf
27	7,5	Şanzıman kontrol modülü
28	20	ABS; Stabilite kontrol modülü.
29	10	Klima kompresörü
30	–	Kullanılmıyor
31	–	Kullanılmıyor
32	20	Korna; Batarya tasarrufu; Anahtarsız araç modülü.
33	20	Isıtmalı arka cam
34	20	Yakıt pompası; Dizel ısıtıcı.
35	15	Birinci kategori alarm sistemi
36	7,5	Otomatik şanzıman kontrolörü
37	25	Ön kapı modülü – sol taraf
38	25	Ön kapı modülü – sağ taraf
39	25	Arka kapı modülü, sol taraf
40	25	Arka kapı modülü, sağ taraf

Röle	Açıklama
R1	Soğutma fanı
R2	Isıtmalı ön cam
R3	Eksojenik ısıtıcı (Dizel motorlar)
R4	Eksojenik ısıtıcı (Dizel motorlar)

Ford Fiesta (2008-07-21-2009-01-04) – sigorta kutusunun şeması

Üretim yılı: 2008, 2009.

Ford Fiesta (2008-07-21-2009-01-04) içindeki çakmak sigortası (güç prizi) kabin içindeki sigorta kutusundaki 18 numaralı sigortadır.

Motor bölmesindeki sigorta kutusu

Nr	Amp [A]	Açıklama
1	40	ABS modülü
2	60	Yüksek hızda soğutma fanı.
3	10	Ugelli riscaldati dei tergicristalli del parabrezza.
4	40	Elemento riscaldante del parabrezza lato sinistro.
5	–	Non utilizzato.
6	30	Motorino di avviamento.
7	40	Riscaldatore dell’aria di ingresso.
8	–	Non utilizzato.
9	40	Cambio a doppia frizione – Diesel.
10	–	Non utilizzato.
11	20	Blocco della colonna dello sterzo.
12	10	Frizione del climatizzatore.
13	–	Non utilizzato.
14	–	Non utilizzato.
15	–	Non utilizzato.
16	5	Alternatore integrato con cinghia del motorino di avviamento — MHEV.
17	5	Modulo di controllo del gruppo propulsore.
18	10	Volante riscaldato integrato.
19	5	Sistema di assistenza elettronica alla sterzata.
20	7,5	Modulo di controllo del cambio.
21	–	Non utilizzato.
22	–	Non utilizzato.
23	–	Non utilizzato.
24	–	Non utilizzato.
25	10	Pompa del liquido di raffreddamento; Valvola di scarico; Pompa dell’acqua.
26	15	Valvola di scarico dei vapori di carburante; Sensore di posizione dell’albero a camme; Sensore di controllo della pressione di iniezione del carburante; Valvola elettromagnetica di controllo della geometria variabile delle pale della turbina del turbocompressore; Valvola di bypass del radiatore del sistema di ricircolo dei gas di scarico; Valvola elettromagnetica di controllo della valvola di sovrapressione; Sonda lambda riscaldata.
27	20	Modulo di controllo del gruppo propulsore.
28	15	Apertura attiva della griglia di ingresso dell’aria; Pompa dell’olio; Compressore del sistema di climatizzazione; Valvola elettromagnetica di controllo della valvola di sovrapressione; Sensore di presenza di acqua nel carburante.
29	15	Bobina di accensione; Condensatore di attenuazione del rumore.
30	10	Valvola di sovrapressione del sistema di climatizzazione.
31	10	Modulo di controllo dell’energia della batteria — MHEV.
32	30	Modulo di controllo dei sistemi della carrozzeria.
33	10	Sistema di monitoraggio dell’angolo cieco; Modulo del cruise control; Camera anteriore del sistema di assistenza al parcheggio; Camera di assistenza al parcheggio posteriore; Modulo di controllo del sistema di assistenza attiva al parcheggio.
34	10	Pompa del fluido di trasmissione.
35	10	Fari.
36	5	Sistema di prevenzione del bloccaggio delle ruote durante la frenata.
37	15	Ventilatore del radiatore interstiziale.
38	40	Motore del ventilatore.
39	–	Non utilizzato.
40	10	Modulo di controllo dell’energia della batteria — MHEV.
41	20	Sedili riscaldati.
42	–	Non utilizzato.
43	40	Modulo di traino del rimorchio.
44	40	Elemento riscaldante del parabrezza lato destro.
45	30	Modulo della porta posteriore sinistra.
46	5	Regolazione della posizione dei fari.
47	15	Amplificatore audio.
48	20	Tettuccio apribile.
49	60	Pompa del sistema di prevenzione del bloccaggio delle ruote durante la frenata.
50	60	Ventilatore di raffreddamento ad alta velocità.
51	20	Pompa del fluido di trasmissione.
52	10	Connettore diagnostico.
53	–	Non utilizzato.
54	30	Modulo della porta posteriore destra.
55	30	Valvola del sistema di prevenzione del bloccaggio delle ruote durante la frenata.
56	5	Interruttore accensione/spegnimento freni.
57	15	Amplificatore audio.
58	–	Non utilizzato.
59	40	Modulo di controllo dei sistemi della carrozzeria.
60	–	Non utilizzato.
61	5	Supporto lombare.
62	–	Non utilizzato.
63	–	Non utilizzato.
64	–	Non utilizzato.
65	–	Non utilizzato.
66	–	Non utilizzato.
67	–	Non utilizzato.
68	20	Pompa del carburante.
69	20	Riscaldatore del carburante – Diesel.
70	15	Iniettori di carburante a punto.
71	–	Non utilizzato.
72	–	Non utilizzato.
73	5	Sensore della pioggia.
74	30	Motorino del tergicristallo del parabrezza.
75	–	Non utilizzato.
76	–	Non utilizzato.
77	25	Vetro posteriore riscaldato.
78	–	Non utilizzato.
79	20	Segnale acustico.
80	–	Non utilizzato.
81	25	Riscaldatore del carburante – Diesel.
82	15	Pompa del tergicristallo posteriore.
83	20	Çakmak; Ulteriori prese di alimentazione anteriori.
84	–	Non utilizzato.
85	40	Ventilatore di raffreddamento a bassa velocità.
86	20	Tergicristallo del vetro posteriore.
87	–	Non utilizzato.
88	–	Non utilizzato.
89	–	Non utilizzato.

Röle	Açıklama
R1	Ateşleme
R2	Çakmak
R3	Non utilizzato
R4	Città attiva
R5	Non utilizzato
R6	Accesso senza chiave (equipaggiamento opzionale).
R7	Accesso senza chiave (accensione).
R8	Punto di alimentazione ausiliario posteriore
R9	Non utilizzato
R10	Non utilizzato
R11	Non utilizzato
