Ford Kuga (2008-2022) – sigorta kutusu

Ford Kuga – sigorta şeması

Üretim yılı: 2008, 2009, 2010, 2011, 2012.

Ford Kuga’daki sigara içme prizleri (güç prizi) sigorta 109 aracın içindeki sigorta kutusundadır.

Kabin

Yolcu tarafındaki gösterge panelinin altında, torpido gözünün altında yer almaktadır.

Numara	Amper [A]	Açıklama
100	10	Ateşleme voltajı ile elektronik modüllerin beslemesi
101	20	Elektrikli ayarlanabilir sürücü koltuğu
102	10	Isıtıcı kontrolü; Uzaktan kumanda alıcısı.
103	10	Akü voltajı ile far anahtarının beslemesi
Reklam
104	10	Akü enerji tasarruf fonksiyonu; İç aydınlatma.
105	25	Isıtmalı arka cam
106	20	Anahtarsız araç başlatma
107	10	Akü voltajı ile gösterge panelinin beslemesi; OBD tanı.
108	7,5	Gösterge paneli aksesuarları (ses ve navigasyon sistemi)
109	20	Sigara içme aparatı, ek arka güç prizi
110	10	Gündüz farlarının ateşlenmesi için ateşleme voltajı ile far anahtarının beslemesi
111	5	Yakıt pompası (sadece Dizel)
111	15	Yakıt pompası (sadece benzin)
112	15	Akü voltajı ile ses sistemi modüllerinin beslemesi
113	10	Gündüz farları (konum lambaları)
114	10	Ateşleme voltajı ile gösterge panelinin beslemesi; Motor immobilizasyon sistemi.
115	7,5	Ateşleme voltajı ile far anahtarının beslemesi
116	20	Sis farları
117	7,5	Plaka aydınlatması
118	20	Sol arka kapı modülü
119	15	Bagajda ek güç prizi
119	25	Bagajda ek güç prizi (treyler modülü olan araçlar için)
120	20	Sağ arka kapı modülü
121	20	Ön koltukların ısıtılması
Reklam
122	10	Hava yastığı
123	7,5	Isıtmalı yan aynalar
124	7,5	Konum lambaları, acil durum lambaları, arka lambalar (sol taraf)
125	7,5	Konum lambaları, acil durum lambaları, arka lambalar (sağ taraf)
126	20	Anahtarsız sistem
127	–	Kullanılmıyor
128	–	Kullanılmıyor
129	20	Ön cam silecekleri
130	10	Tam otomatik çekiş modülü
131	15	Arka silecek
132	15	Fren lambaları
133	25	Merkezi kilit rölesi, yolcu kapısı modülü
134	20	Merkezi kilit rölesi, sürücü kapısı modülü
135	20	Gündüz farları
136	15	Silecek pompası, ısıtmalı memeler
Reklam
137	10	Pil ile çalışan alarm sireni
138	10	Motor kontrol modülü; Gaz pedalı; Otomatik şanzıman; Anahtarsız fonksiyonlar için elektronik modül.
139	10	Sağ far
140	10	Sol far
141	10	Geri vites lambası
142	15	Sağ far düşük ışık
143	15	Sol far düşük ışık

Motor bölmesi

Akünün yanında yer almaktadır.

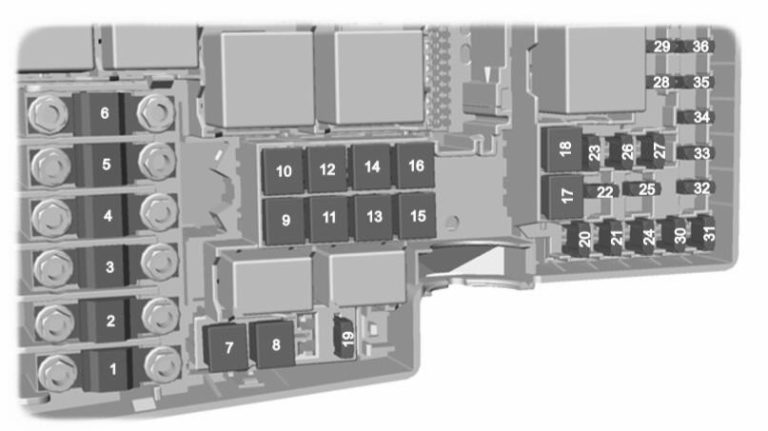

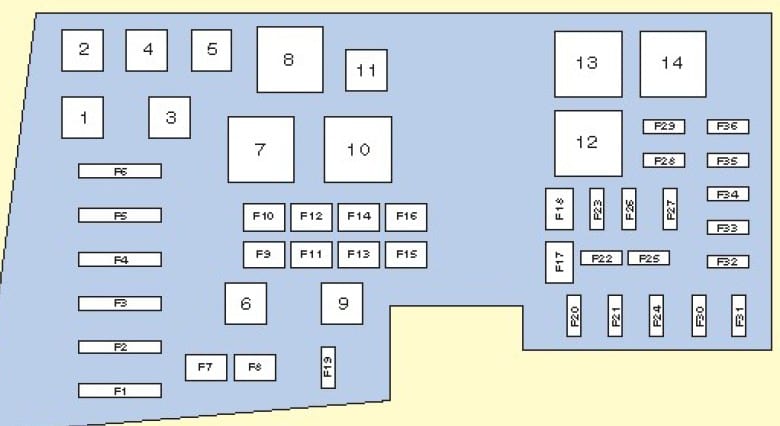

Numara	Amper [A]	Korunan devreler
1	40	Soğutma fanı
2	80	Direksiyon yardım sistemi
3	60	Kabin içindeki bağlantı panelinin beslemesi 1
4	60	Kabin içindeki bağlantı panelinin beslemesi 2
5	80	PTC ısıtıcı
6	60	Ateşleme bujileri (sadece Dizel)
7	30	ESP sistemi pompası
8	20	ESP sistemi valfleri
9	20	Motor kontrol modülü
10	30	Isıtma, havalandırma ve klima sistemi fanı
11	20	Ateşleme anahtarı
12	40	Ateşleme rölesi 15l
13	20	Marş motoru elektromanyetik valfi
14	40	Sağ ısıtmalı ön cam
Reklam
15	–	Kullanılmıyor
16	40	Sol ısıtmalı ön cam
17	–	Kullanılmıyor
18	30	Güç dönüştürücü
19	10	ESP sistemi modülü
20	15	Sesli sinyal
21	20	Ek ısıtıcı
22	10	Direksiyon yardım sistemi modülü
23	30	Far spreyi
24	15	Dizel yakıt ısıtıcı
25	10	Ateşleme, röle
26	15	Otomatik şanzıman
27	10	İklimlendirme sistemi debriyajı
28	10	Ateşleme bujilerinin izlenmesi (sadece Dizel)
29	10	İki bölgeli ısıtma, havalandırma ve iklimlendirme sistemi
30	3	Motor kontrol modülü
31	10	Akü akıllı şarj sistemi sensörü
32	10	Enjektörler (sadece benzin)
33	10	Lambda sensörleri (sadece benzin)
34	10	Ateşleme bobinleri, valfler
35	10	Motor kontrol modülü, valfler; Elektromanyetik valfler.
36	10	Motor kontrol modülü

Röleler

1. Yedek
2. Klima rölesi
3. Geri vites lambası rölesi
4. Yedek
5. Yakıt ısıtıcı rölesi
6. Yedek
7. Isıtmalı ön cam rölesi
8. Ateşleme ana devre rölesi
9. Silecek pompası rölesi
10. Isıtıcı fan motoru rölesi
11. Tam açık gaz kelebeği pozisyon rölesi
12. Ateşleme bobini rölesi
13. Marş motoru rölesi
14. Motor kontrol rölesi

Ford Kuga – sigorta şeması

Üretim yılı: 2013, 2014, 2015.

Sigara içme prizleri (güç prizleri) sigorta F61 (sigara içme aparatı, güç prizi) gösterge panelindeki sigorta kutusundadır, F15 (ön sigara içme aparatı / güç prizi), F17 (arka güç prizi, mevcutsa) ve F18 (merkezi besleme) motor bölmesindeki sigorta kutusundadır ve F27 (bagaj güç prizi) bagaj sigorta kutusundadır.

Sigorta kutusunun konumu

Yolcu bölmesi

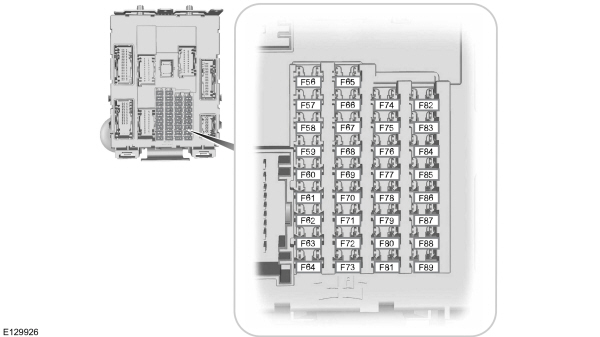

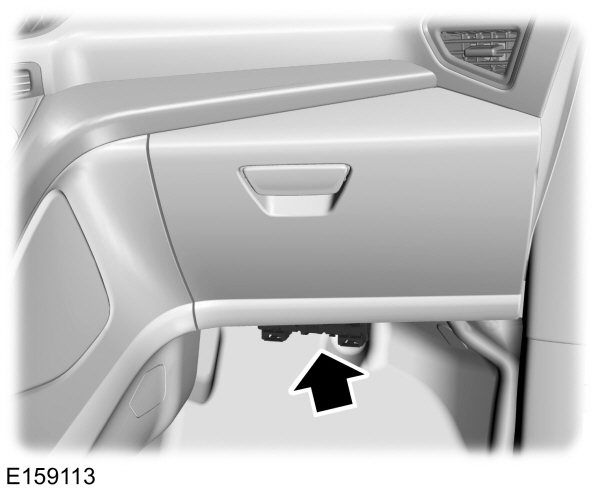

Sigorta paneli torpido gözünün altında sağda yer almaktadır (alt kısmı çıkarın).

Motor bölmesi

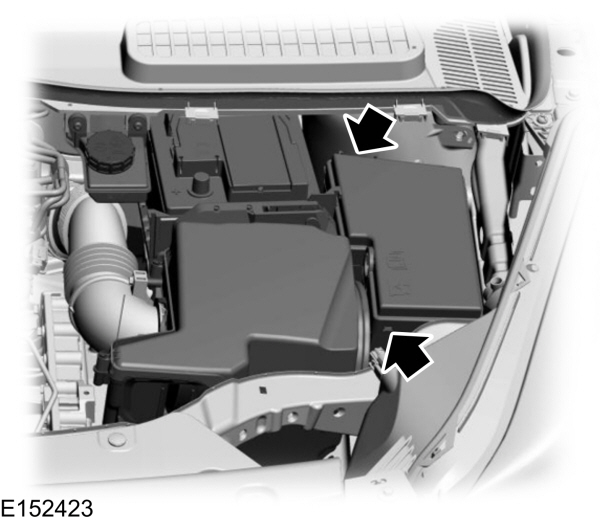

Güç dağıtım kutusu motor bölmesindedir (solda).

Bagaj

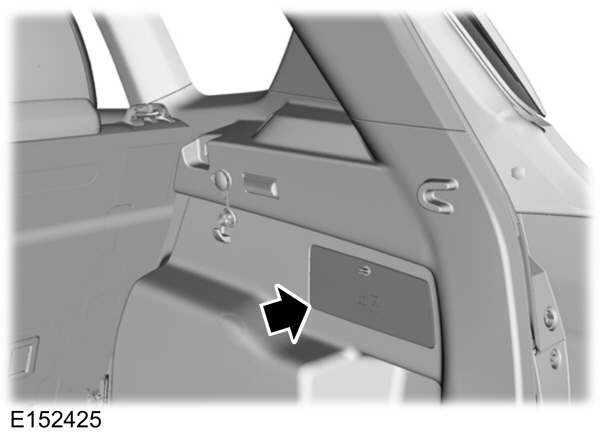

Sigorta paneli bagajda yolcu tarafındaki bölümün arkasındadır.

2013

Yolcu bölmesi

Yolcu bölümündeki sigorta atamaları (2013)

Numara	Amper [A]	Açıklama
56	20A	Yakıt pompasının beslemesi; Hava akış sensörü.
57	–	Kullanılmıyor
58	–	Kullanılmıyor
59	5A	Pasif hırsızlık alarmı iletimi ve alımı
60	10 A	İç aydınlatma; Sürücü kapısı anahtar grubu; Torpido gözünün aydınlatması; Tavan konsolu anahtar grubu.
61	20A	Sigara içme aparatı; Güç prizi.
62	5A	Yağmur sensörü modülü; Elektronik karartma iç dikiz aynası.
63	–	Kullanılmıyor
64	–	Kullanılmıyor
65	10 A	Arka kapak açma
66	20A	Sürücü kapısı açma beslemesi; Çift kilit.
67	7,5 A	SYNC®; Çok işlevli ekran; Küresel konumlandırma sistemi modülü.
68	–	Kullanılmıyor
69	5A	Gösterge paneli
70	20A	Merkezi kilit ve açma beslemesi
71	10 A	Isıtma kontrol başlığı (manuel klima); İkili otomatik sıcaklık ayarı.
72	7,5 A	Direksiyon modülü
73	5A	Veri arayüzü konektörü
74	15A	Farların beslemesi
75	15A	Sis farlarının beslemesi
76	10 A	Geri vites lambasının beslemesi
77	20A	Ön cam sileceklerinin beslemesi
78	5A	Ateşleme anahtarı, başlatma düğmesi
79	15A	Radyo; Navigasyon DVD oynatıcı; Dokunmatik ekran; Acil durum lambası anahtarı; Kapı kilidi anahtarı.
80	20A	Açılır tavanın beslemesi
81	5A	Radyo frekansı alıcısı
82	20A	Ön cam sileceklerinin rölesi
83	20A	Merkezi kilit
84	20A	Kapı mekanizmasının açma beslemesi; Çift kilit.
85	7,5 A	Ateşleme anahtarı
86	10 A	Hava yastığı modülü; Yolcu sınıflandırma sistemi; Yolcu hava yastığı devre dışı bırakma göstergesi.
87	–	Kullanılmıyor
88	–	Kullanılmıyor
89	–	Kullanılmıyor

Motor bölmesi

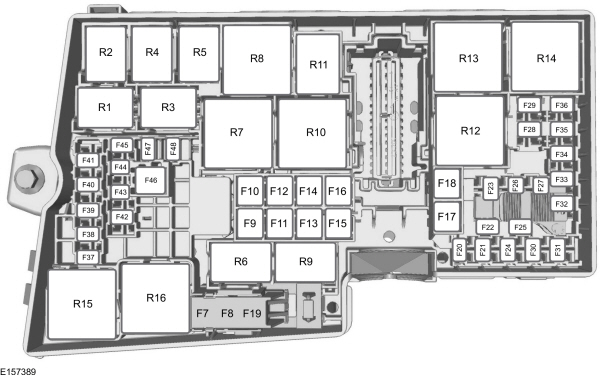

Dağıtım kutusundaki sigorta atamaları (2013)

Numara	Amper [A]	Açıklama
F1	–	Kullanılmıyor
F2	–	Kullanılmıyor
F3	–	Kullanılmıyor
F4	–	Kullanılmıyor
F5	–	Kullanılmıyor
F6	–	Kullanılmıyor
F7	40 A**	Antiblokaj sistemi; Elektronik stabilite programı pompası.
F8	30A**	Elektronik stabilite programı valfi
F9	–	Kullanılmıyor
F10	40 A**	Isıtıcı fan motoru
F11	–	Kullanılmıyor
F12	30A**	İtici kontrol modülü rölesi
F13	30A**	Marş motoru rölesi
F14	25A**	Arka elektrikli pencere (kapı anahtarı olmadan)
F15	20A**	Ön sigara içme aparatı; Güç prizi.
F16	25A**	Ön pencere (kapı anahtarı olmadan)
F17	20A**	Arka güç prizi
F18	20A**	Merkezi güç prizi
F19	5A*	Antiblokaj sistemi; Elektronik yol stabilizasyon sistemi.
F20	15 A*	Klima
F21	5A*	Işık anahtarı
F22	15 A*	Akü izleme sistemi
F23	5A*	Röle bobinleri
F24	5A*	Işık anahtarı modülü
F25	10 A*	Dış ayna elektrikle kontrol edilen (kapı anahtarı olmadan)
F26	5A*	Acil durum beslemesi
F27	15 A*	Klima kompresörü
F28	10 A*	Aracın beslemesi – yakıt enjektörü
F29	2 5A*	Arka cam buharı giderici
F30	–	Kullanılmıyor
F31	5A*	Şanzıman grubu yağ soğutma fanı (Orta Doğu’ya özgü)
F32	15 A*	Aracın beslemesi
F33	10 A*	Aracın beslemesi 2
F34	10 A*	Aracın beslemesi 3
F35	15 A*	Aracın beslemesi 4
F36	5A*	Aktif havalandırma ızgaraları
F37	10 A*	Yolcu hava yastığı devre dışı bırakma göstergesi; Yolcu hava yastığı modülü.
F38	5A*	Motor kontrol modülü; Şanzıman kontrol modülünün ateşleme beslemesi.
F39	20A*	Sürücü koltuğu ısıtması.
F40	5A*	Elektronik direksiyon yardımı
F41	20A*	Gövde kontrol modülünün beslemesi
F42	15 A*	Arka cam sileceği
F43	15 A*	Far kontrol modülünün beslemesi
F44	5A*	Öngörücü radar.
F45	20A*	Yolcu koltuğu ısıtması.
F46	40A**	Silecek motoru akıllı modülleri.
F47	—	Kullanılmıyor.
F48	5A	Tuş takımı.
R1	—	Kullanılmıyor.
R2	Mini röle	Klima.
R3	Mini röle	Arka cam ısıtıcı rölesi (kapı kontrol cihazı olmadan);
R4	Mini röle	Gündüz farları için sis farları.
R5	—	Kullanılmıyor.
R6	Mini röle	Dış aynaların ısıtıcı rölesi.
