Ford Sierra (1982-1994) – sigorta kutusu

Sigorta ve röle şeması – Ford Sierra

Aşağıdaki yıllarda üretilen yeni araçlar için geçerlidir:

1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993 ve 1994.

Motor bölmesi

Ana sigorta ve röle kutusu, motor bölmesinin arka kısmında, yan direğe yakın bir yerde bulunur ve koruyucu bir kapakla korunur.

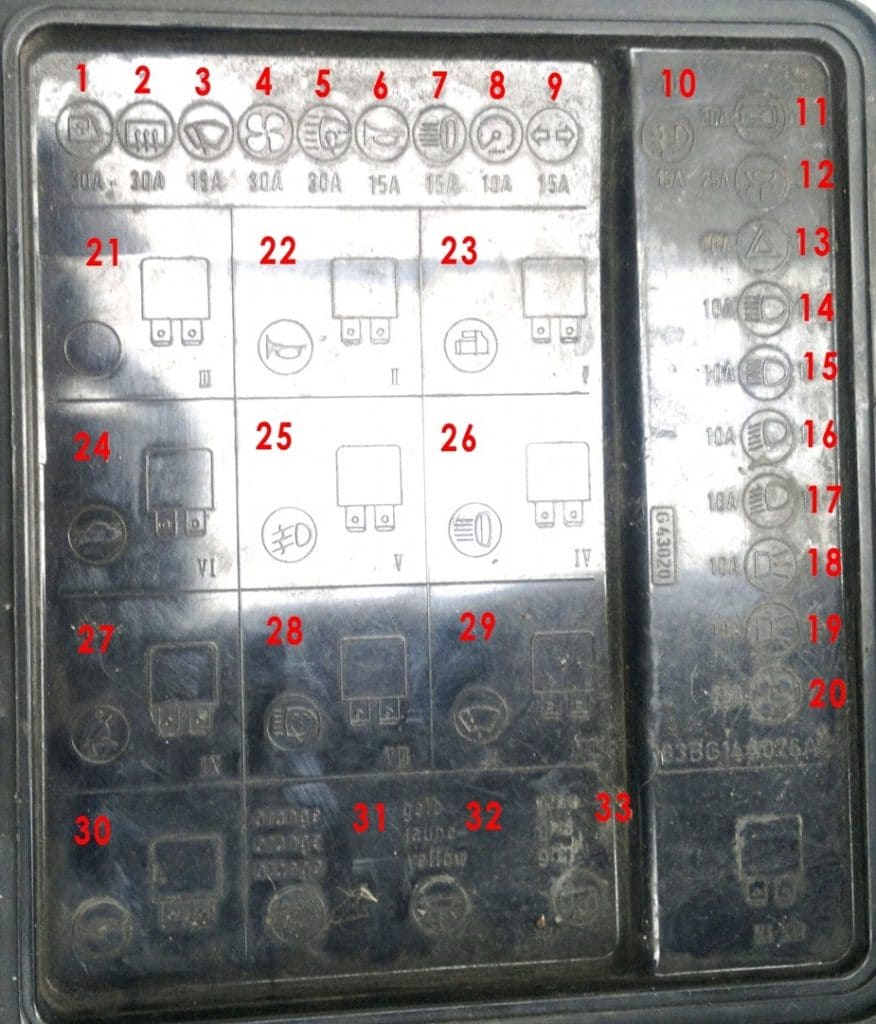

Tip 1

Açıklama

1	Cam açma 30A
2	30A Arka lastik ısıtma ve dış ayna
3	10A Cam temizleme motoru
4	30A Isıtıcı, arka silecek, cam yıkama
5	Far yıkayıcı 30A
Reklam
6	15A Korna (direksiyonda)
7	15A Ek far
8	10A Silecek “dur” anahtarı, ekonomik sürüş modu göstergeleri, kapı kapama göstergeleri ve ampul yanması
9	15A Sinyal lambaları, fren lambaları ve geri vites lambaları
10	15A Sis lambası
11	30A Kaput elektrikli kilidi, bagaj merkezi kilidi
12	25A Eşik aydınlatması, koltuk ısıtma, gecikmeli iç aydınlatma, bagaj aydınlatması. Dijital saat, çakmak, aydınlatmalı makyaj aynaları, yol bilgisayarı aydınlatması
13	10A Acil durum sinyali, korna
14	10A Sol far
15	10A Sağ far
16	10A Sol sinyal lambası
17	10A Sağ sinyal lambası
18	10A Sol aydınlatma, gösterge paneli aydınlatması, motor bölmesi aydınlatma anahtarı;
19	10A Aydınlatma anahtarı (farlar ve sis lambaları) sağ yan aydınlatma, torpido aydınlatması, gösterge aydınlatması
20	25A Ek soğutma fanı – motor bölmesi
21	Sinyal rölesini etkinleştir
22	Korna rölesi
23	Otomatik şanzıman ile marş rölesi
24	Bagaj açma rölesi
25	Sis lambası rölesi
Reklam
26	Röle boyutları
27	Emniyet kemeri uyarı rölesi
28	Far yıkayıcı rölesi
29	Silecek rölesi
30	Arka cam ısıtma ve dış ayna için otomatik kapama rölesi
31	İç aydınlatma rölesi
32	Arka silecek hız kontrol rölesi
33	Ateşleme anahtarı rölesi

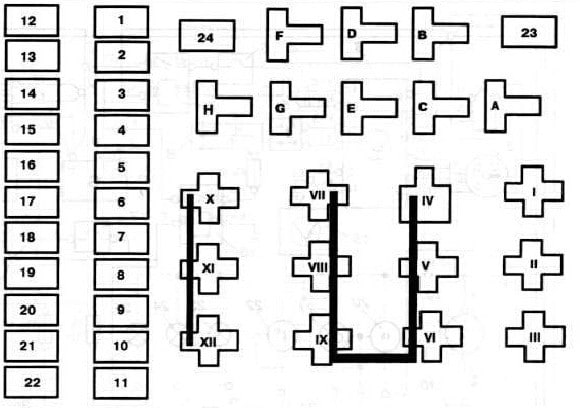

Tip 2

Açıklama 1

1	15A Sol ana far, sol ek far
2	15A Sağ far, sağ ek far
3	7,5A Sol sinyal lambası
4	7,5A Sağ sinyal lambası, far ayarı kontrolü;
5	5A Sol yan aydınlatma
6	5A Sağ yan aydınlatma
7	15A Gösterge paneli aydınlatması
Reklam
8	15A Yakıt pompası
9	15A Far yıkayıcı
10	7,5A İç aydınlatma, saat, merkezi kilit, dış ayna elektrik ayarı
11	15A Yakıt pompası
12	10A Acil durum lambaları, hırsız alarmı, merkezi kilit
13	20A Isıtmalı ön koltuk, çakmak
14	10A Korna
15	15A Silecek motoru, cam yıkayıcı pompası
16	20A Isıtmalı arka cam ve dış ayna
17	15A Sis lambası
18	25A Buji rölesi (dizel)
19	10A Arka sis lambası
20	10A Sinyal lambaları, geri vites lambaları
21	7,5A Stop lambaları
22	4A Kontrol devresi, kontrol cihazı (enjeksiyon sistemi ile)
23	20A Yakıt pompası
24	30A Elektrikli cam açma
A	Ateşleme devresi rölesi
B	Gündüz lambaları veya arka sis lambası için ek sigorta
C	Korna
D	Motor kontrolü
E	Arka sis lambaları
Reklam
F	Sinyal lambaları
G	Koltuk ısıtma
H	Sis lambaları
I	Direksiyon ve ateşleme kilidi
II	Gündüz lambası
III	Far temizleyici
IV	Arka cam ısıtma
V	Ön silecek hızı ayarı
VI	Gecikmeli iç aydınlatma
VII	ABS sistemi
VIII	Kick-down zamanlayıcı rölesi (otomatik şanzıman)
IX	Arka silecek hızı ayarı
X	Ana farlar
XI	Motor yönetimi (enjeksiyon sistemi ile)
XII	Marş kilidi (otomatik şanzıman ile)

Açıklama 2

1	20A Sol ana far, sol ek far
2	20A Sağ far, sağ ek far
3	10A Sol sinyal lambası
4	10A Sağ sinyal lambası, far ayarı kontrolü;
5	10A Sol yan aydınlatma
6	10A Sağ yan aydınlatma
7	15A Gösterge paneli aydınlatması
8	Yedek
9	30A Far temizleyicileri
10	20A Saat iç aydınlatması, merkezi kilit, dış ayna elektrik ayarı
11	Pompa 20A (klima)
12	10A Acil durum lambaları
13	30A Isıtmalı ön koltuk, çakmak
14	30A Korna
15	30A Elektrikli silecek motorları, cam yıkayıcı
Reklam
16	30A Isıtmalı arka cam ve dış ayna
17	20A Sis lambası
18	30A Isıtıcı
20	15A Sinyal lambaları, geri vites lambaları
21	15A Gösterge lambaları
22	10A Kontrol devresi, kontrol cihazı
23	20A Ön elektrikli cam açma
24	30A Yakıt pompası
A	Boş
B	Gündüz lambaları veya arka sis lambası için ek röle
C	Korna
D	Motor yönetimi (enjeksiyon sistemi ile)
I	Dış ayna elektrik ayarı ve ısıtma
F	Sinyal lambaları
G	Koltuk ısıtma
H	Sis lambaları
I	Direksiyon ve ateşleme kilidi
II	Gündüz lambası
III	Far temizleyici
IV	Boş
V	Ön silecek hızı ayarı
VII	Gecikmeli iç aydınlatma
VII	ABS sistemi
VIII	Kick-down zamanlayıcı rölesi (otomatik şanzıman)
IX	İklimlendirme cihazı pompası
X	Ana farlar
XI	Motor yönetimi (enjeksiyon sistemi ile)
XII	Marş kilidi (otomatik şanzıman ile)
Reklam

Ek unsurlar

Aşağıdaki röleler, motor bölmesinde ek bir röle kutusunda (sağ üst direk ile akü arasında) bulunabilir:

• emiş manifoldu ısıtma;
• ESC II ateşleme kontrol modülünün devre dışı bırakılması ve minimum devir ayar motoru;
• 15 A sigortalı klima;
• motor hız sensörü rölesi.

Yolcu kabini

Aşağıdaki röleler, ön panelin sağ alt kısmındaki cihazda (ön panelin orta kısmı ile torpido arasında) yer alabilir:

• soğuk motor başlatma (enjeksiyonlu motorlar);
• ampul parlaklık kontrolü;
• merkezi kilit;
• uyarı lambası.

Direksiyon kolonunun destek kısmına yakın aşağıdaki sigortalar bulunabilir:

• sinyal lambaları ve acil durum lambaları;
• ısıtmalı ön koltuklar;
• ek soğutma fanı;
• elektrikli anten;
• elektrikli cam açma.
