Dodge RAM 100, 150, 250, 350 (1981-1993) – sigorta kutusu

Sigorta ve röle şeması – Dodge RAM 100, 150, 250, 350

Aşağıdaki yıllarda üretilen yeni araçlarla ilgilidir:

1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991.

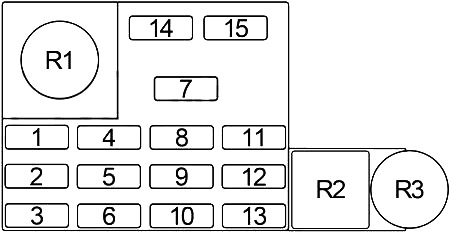

İç mekandaki sigorta kutusu şeması

Numara	Amper [A]	Açıklama
1	2	1992-1993: Hız kontrolü
	30	1983-1991: Klima fan motoru
2	5	1992: Gösterge paneli uyarı lambaları, göstergeler, korna, aşırı yük modülü, başlatma bekleme, yakıtta su göstergesi (Dizel), yakıt lambaları
	30	1988-1991: Elektrikli pencereler
	Reklam
5	1983-1987: Gösterge paneli aydınlatması, far anahtarları, kar plakası aydınlatması, 4WD aydınlatması, radyo, saat ve küllük
3	20	1992-1993: Geri vites lambaları, arka cam buharlı, zamanlayıcı
	20	1987-1991: Acil durum lambaları
	15	1983-1986: Acil durum lambaları
4	20	1991-1993: Dış lambalar, radyo lambası, korna rölesi
	10	1985-1990: Radyo, saat (güç)
	5	1983-1984: Radyo
5	20	1991-1993: Stop lambaları, anti-blokaj fren modülü korna sesi
	20	1987-1990: Göstergeler, kar plakası kontrolü, şanzıman yağ sıcaklık lambası, anti-blokaj fren modülü (1989-1990)
	15	1983-1986: geri vites lambaları, sinyal lambası
6	20	1991-1993: Elektrikli kapı kilitleri
	20	1987-1990: Ön silecekler, klima debriyajı (Dizel)
	20	1983, 1985-1986: klima debriyajı, bakım uyarı lambası, hız kontrolü, şanzıman yağ sıcaklık lambası, kar plakası kontrol solenoidleri
7	15	1991-1993: Çakmak
	15	1990: Korna rölesi
	20	1987-1989: Korna rölesi, Çakmak, Radyo (1987), Saat hafızası (1987), Giriş uyarı sesi (1987), Far uyarı sesi (1987)
	20	1985-1986: Römork lambaları devresi
	20	1983: Bakım uyarı elektroniği
8	10	1991-1993: Radyo, Saat
	25	1983-1990: Kontur ve tanımlama lambaları, arka lambalar, park lambaları, yan lambalar ve plaka lambası, 4WD gösterge modülü (1983-1984)
Reklam
9	20	1991-1993: İkinci kar plakası (1991-1992); Göstergeler, RWAL modülü
	20	1988-1990: Stop, anahtar uyarı sesi, far açma uyarı sesi, anti-blokaj fren uyarı lambası (1989-1990)
	20	1987: Kubbe, harita, yük ve aydınlatma için lamba (1987).
	20	1983-1986: Stop lambası, kubbe lambası, harita lambası, konuk lambası, korna, uyarı sesi rölesi, EMR uyarı sesi, yük lambası, torpido aydınlatması, saat hafızası, radyo hafızası
10	20	1991-1993: Ön silecekler, klima debriyajı Dizel (1991)
	30	1988-1990: Elektrikli kapı kilitleri
	30	1983-1987: Elektrikli pencereler, kapı kilitleri
11	30	1992-1993: Klima fan motoru
	2	1991: Hız kontrolü
	10	1988-1990: Silecekler/su püskürtücüler rölesi (1988), radyo hafızası, saat hafızası, elektrikli ayna bölmesi, kubbe aydınlatması, tavan aydınlatması, harita aydınlatması, yük aydınlatması
	5	1997: Elektrikli pencere rölesi, hız kontrol rölesi, 4WD uyarı lambası (1987).
	3	1985-1986: 4WD uyarı lambası
	3	1983: katlanır kapak, elektrikli pencere rölesi, saat ekranı
12	30	1992-1993: Elektrikli pencereler
	5	1989-1991: Fren uyarısı, emniyet kemeri lambası, emniyet kemeri uyarı sesi, yakıt göstergesi, yağ göstergesi, sıcaklık göstergesi, yağ uyarı lambası, sıcaklık uyarı lambası, hız kontrolü, OD modülü, motor kontrolü, 4WD, anti-blokaj sistemi, düşük yakıt, asansör kapısı, dizel yakıt ve yakıtta su için bekleme lambaları
	Reklam
	5	1987-1988: Fren uyarısı, emniyet kemeri aydınlatması, emniyet kemeri uyarı sesi, yakıt göstergesi, yağ göstergesi, sıcaklık göstergesi, hız kontrolü (1988)
3	1983-1986: Fren uyarısı, emniyet kemeri aydınlatması, emniyet kemeri uyarı sesi, yakıt göstergesi, yağ göstergesi, sıcaklık göstergesi
13	20	1992-1993: Acil durum lambaları
	20	1987-1991: Klima debriyajı (1987-1988), motor durdurma elektromanyetiği (1988), geri vites lambaları, arka cam buharlı saat, arka cam buharlı anahtarı
14	3	1993: ışık aydınlatması
	3	1990-1992: Gösterge paneli aydınlatması
	3	1988-1989: Klima, ısıtma, far anahtarı, küllük, kar plakası, radyo, saat, OD anahtarı
15	10	1991-1993: Radyo hafızası, saat hafızası, elektrikli aynanın iç aydınlatması, motor kaputu altındaki aydınlatma
	15	1990: Çakmak
Röle
R1	Acil durum lambası anahtarı
R2	Korna
R3	Acil durum lambası göstergeleri
