Ford Taurus (1985-2019) – sigorta kutusu
Sigorta ve Röle Şeması – Ford Taurus
Üretim yıllarını kapsar:
1985, 1986, 1987, 1988, 1989, 1990, 1991.

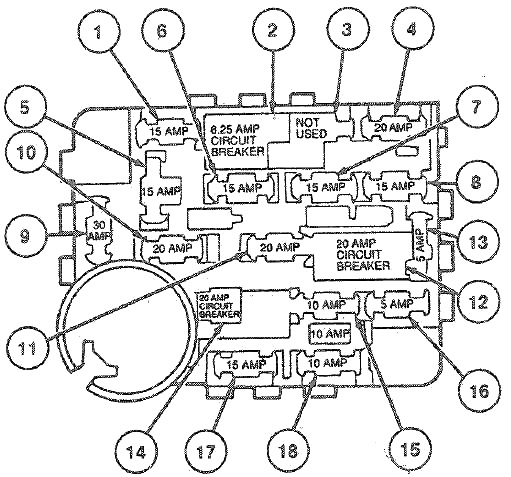

Yolcu alanındaki sigorta
Sigorta paneli, direksiyonun solundaki torpido altında yer alır.
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 15 | Yüksek dur işaretleri, dur işaretleri, ön ve arka sinyaller, torpidodaki sinyaller, hız kontrolü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | Devre kesici: ön silecek motoru, ara silecek modülü, ön cam yıkayıcı motoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | 1993-1994: Ön park lambaları, yan ve arka konum lambaları, “Farlar açık” uyarı sesi, ön lazer lamba (sable) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1985-1992: Ön, yan ve arka konum lambaları, “Farlar açık” uyarı sesi, ön lazer lamba (sable) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Elektronik gösterge paneli, arka cam buharı çözme anahtarı, elektronik sinyal lambası, geri vites lambaları, ısıtmalı lambda sensörü (H02S), aydınlatmalı/kartsız giriş modülü, fren kilitleme elektromanyeti, elektronik kapı kilidi kontrol işlemcisi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Silecek ve arka cam yıkayıcı motorları (station wagon), arıza gösterge modülü, uyarı sesi, far anahtarı aydınlatması (sable), saat aydınlatması, radyo aydınlatması, EATC kontrol aydınlatması, güç cam rölesi, hız kontrol amplifikatörü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Sis farları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1992-1994: Hava yastığı modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Saat, radyo hafızası, torpido aydınlatması, bagaj aydınlatması, torpido aydınlatması, iç aydınlatma, aydınlatmalı/kartsız giriş modülü, elektrikli aynalar, motor bölmesi aydınlatması, anahtar gongu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Fan motoru, fan hız kontrol modülü (EATC) (1985-91) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Flash-to-Pass, uzun farlar ve kontrol lambası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Radyo, premium sınıf ses amplifikatörü, güç anten motoru, yedek radyo anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | Devre kesici: araç çakmağı, korna rölesi, korna, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1993-94: Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Torpido aydınlatması, radyo ekranı, kül tablası aydınlatması, EATC kontrol ekranı, arka cam buharı çözme anahtarı aydınlatması, arka silecek anahtarı aydınlatması, far anahtarı aydınlatması, saat ekranı, PRNDL aydınlatması | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Plaka aydınlatması, yan ve arka konum lambaları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5 | Elektronik gösterge paneli, EATC kontrolü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | EATC kompresör debriyajı, karışım kapısı aktüatörü, klima kompresör debriyajı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Otomatik lamba modülü, gösterge paneli uyarı lambaları, düşük yağ seviyesi rölesi, uyarı sesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

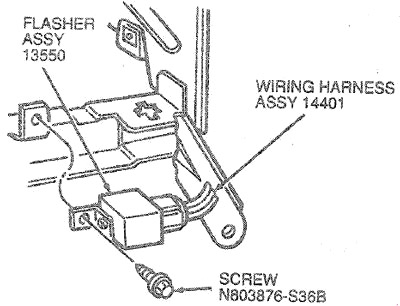

Lamba konumu
Elektronik sinyal ve acil flasher, torpido altındaki alt destek ile bir vida ile sabitlenmiştir (sigorta panelinin üstünde).

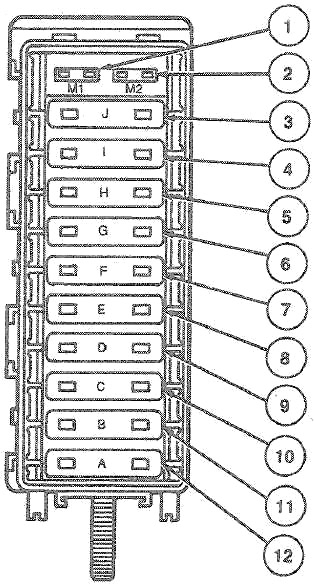

Motor bölmesindeki sigorta
Sürücü tarafında motor bölmesinde yer alır.
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 10 | Ateşleme bobini | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Aksesuar kanalı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 40 | Güç kilidi/pencere | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40 | Antiblock | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 40 | Arka cam buharı çözme | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Antiblock modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 60 | Farlar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40 | Sigorta paneli | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 60 | Motor soğutma fanı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Motor kontrolü, şanzıman kontrol modülü (1994), yakıt pompası rölesi (1994) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 60 | Ateşleme/soğutma fanı anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 60 | Ateşleme/soğutma fanı anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Panele yerleştirilmeyen sigorta ve otomatik anahtarların konumları ve değerleri aşağıdaki koruma devreleri tablosunda gösterilmektedir.
| Sigorta | Ölçü | Konum |
|---|---|---|
| Alternatör çıkışı | 12 | Güç dağıtım panelinin yakınında |
| Alternatör voltaj algılama devresi | 18 | Güç dağıtım panelinin yakınında |
| Isıtmalı ön cam | 18 | Isıtmalı ön cam rölesinin yakınında |
Sigorta ve Röle Şeması – Ford Taurus
Üretim yıllarını kapsar:
1995, 1996, 1997, 1998, 1999.

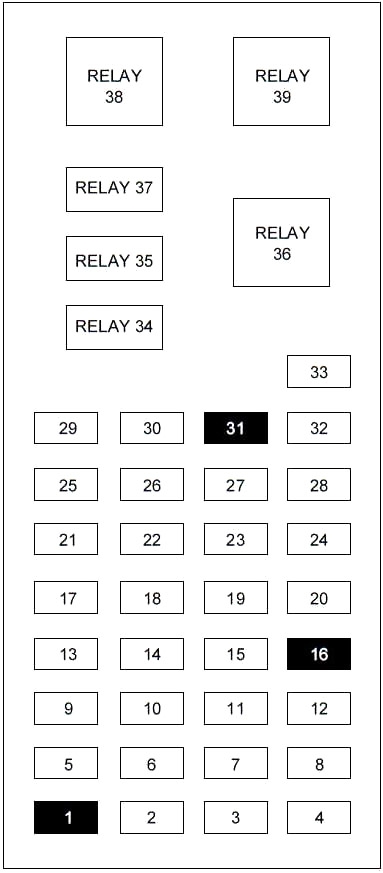

Kabin içindeki sigortalar
Sigorta paneli, direksiyonun altında ve solunda, fren pedalının yakınında yer alır. Sigortalara erişmek için panelin kapağını çıkarın.
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | — | Kullanılmıyor |
| 2 | 5 | Aydınlatma gösterge paneli |
| 3 | 10 | Sol far |
| 4 | 10 | Sağ far |
| 5 | 5 | Kontrol aracı, vites kilidi aktüatörü, arka cam buharı çözme |
| 6 | 15 | TR sensörü, geri vites lambaları, gündüz lambaları, iklim kontrolü, MLPS anahtarı, hız kontrolü |
| 7 | 10 | TR sensörü, marş motoru rölesi, MLPS anahtarı |
| 8 | 5 | Güç anteni, radyo kontrol ünitesi, GEM |
| 9 | 10 | ABS, merkezi sıcaklık izleyici |
| 10 | 20 | PCM rölesi, ateşleme bobini, radyo, pasif hırsızlık önleme sistemi |
| 11 | 5 | Kontrol aracı, hava yastığı göstergesi |
| 12 | 5 | Gösterge paneli, otomatik lamba kontrolü, vites kontrol anahtarı, entegre kontrol paneli, GEM |
| 13 | 5 | Elektronik kontrol ünitesi (ECU), fan motoru, hava yastığı, otomatik sıcaklık kontrolü |
| 14 | 5 | Yarı aktif sürüş kontrol modülü, lamba arıza göstergesi |
| 15 | 10 | Çok fonksiyonlu anahtar (sinyal) |
| 16 | — | Kullanılmıyor |
| 17 | 30 | Ön silecek/sprinkler |
| 18 | 5 | Far anahtarı |
| 19 | 15 | Arka silecek/sprinkler |
| 20 | 5 | Entegre kontrol paneli, uzaktan giriş, telefon, GEM |
| 21 | 20 | Çakmak |
| 22 | 5 | Elektrikli aynalar, elektrikli anten, bagaj lambası, araç lambası |
| 23 | 5 | GEM, silecek sistemi, değişken direksiyon, uzaktan giriş, hırsızlık koruma |
| 24 | 5 | RCC, devir göstergesi, entegre kontrol paneli, otomatik sıcaklık ayarlama elektronik modülü |
| 25 | 10 | Veri bağlantı konnektörü (DLC) |
| 26 | 15 | Bagaj |
| 27 | 10 | Akkor tasarruf rölesi |
| 28 | 15 | Hız kontrolü, fren lambası |
| 29 | 15 | Çok fonksiyonlu anahtar, (tehlike) |
| 30 | 15 | Uzun farlar, gündüz lambaları, kontrol aracı |
| 31 | 5 | Arka lamba gücü |
| 32 | 10 | Entegre kontrol paneli, ısıtmalı aynalar |
| 33 | 5 | Elektrikli pencereler, kilitleme aydınlatması |
| Röle | ||
| 34 | Akkor tasarruf rölesi | |
| 35 | Sürücü kapısı açma rölesi | |
| 36 | Arka cam buharı çözme rölesi | |
| 37 | İç lamba rölesi | |
| 38 | Tek tuşla pencere indirme rölesi | |
| 39 | Aksesuar gecikme rölesi | |
Motor bölmesindeki sigortalar
Elektrik paneli, motor bölmesinde bataryanın yakınındadır. Elektrik paneli, aracın ana elektrik devrelerini aşırı yüklerden koruyan yüksek akım sigortaları içerir.

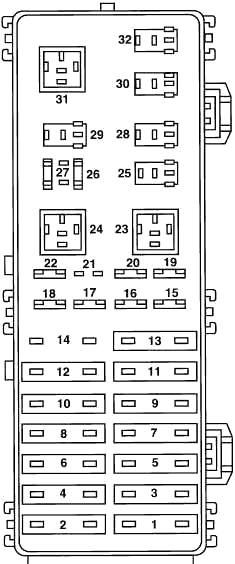

Şeması 1995-1996
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 40 | Bağlantı bloğu |
| 2 | 30 | EWG gücü |
| 3 | 40 | Ateşleme |
| 4 | 30 | Güç bloğu |
| 5 | 40 | Ateşleme |
| 6 | 30 | Elektrikli koltuklar |
| 7 | 40 | Arka cam buharı çözme |
| 8 | 30 | Isı pompası |
| 9 | 40 | Soğutma fanı |
| 10 | 20 | Yakıt pompası |
| 11 | 40 | Fan motoru |
| 12 | 20 | Yarı aktif süspansiyon |
| 13 | 40 | ABS modülü |
| 14 | 20 | Radyo |
| 15 | 15 | Gündüz lambaları |
| 16 | 10 | Hava yastığı |
| 17 | 20 | Radyo |
| 18 | 30 | Farlar |
| 19 | 15 | Korna |
| 20 | 15 | Park lambaları |
| 21 | – | Kullanılmıyor |
| 22 | 30 | Farlar |
| 26 | 30 | Alternatör |
| 27 | 10 | Hego gücü |
| Röle | ||
| 23 | Fan motoru rölesi | |
| 24 | Silecek park rölesi | |
| 25 | Silecek rölesi | |
| 28 | Sprinkler motoru rölesi | |
| 29 | Korna rölesi | |
| 30 | Otomatik far rölesi | |
| 31 | Marş motoru rölesi | |
| 32 | Otomatik lamba park rölesi | |

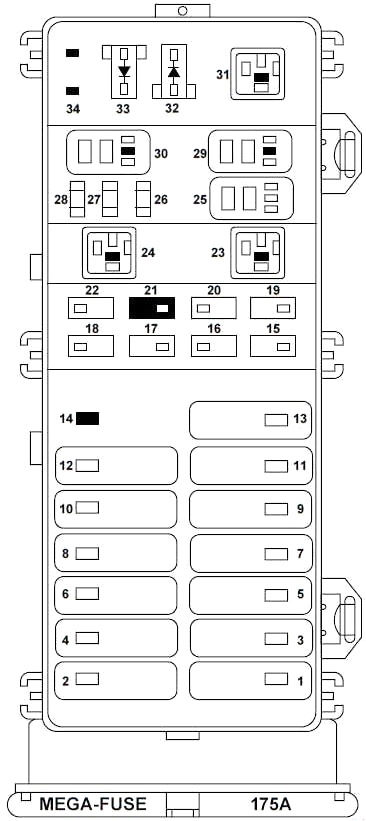

Şeması 1997-1999
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 40 | Sigorta bağlantı paneli |
| 2 | 30 | PCM rölesi |
| 3 | 40 | Ateşleme anahtarı, marş motoru rölesi |
| 4 | 30 | Aksesuar gecikme rölesi, güç prizi |
| 5 | 40 | Ateşleme anahtarı |
| 6 | — | Kullanılmıyor |
| 7 | 40 | Arka cam buharı çözme rölesi |
| 8 | 30 | Yarı iletken elektromanyetik röle EAM |
| 9 | 40 | Yüksek hızda soğutma fanı rölesi, düşük hızda soğutma fanı rölesi |
| 10 | 20 | Yakıt pompası rölesi |
| 11 | 40 | Fan motoru rölesi |
| 12 | 20 | Yarı aktif sürüş kontrol modülü |
| 13 | 40 | ABS kontrol modülü |
| 14 | — | Kullanılmıyor |
| 15 | 15 | Gündüz lambaları (DRL) modülü |
| 16 | 10 | Elektronik kontrol ünitesi (ECU) |
| 17 | 20 | Arka kontrol ünitesi, CD değiştirici |
| 18 | 30 | ABS kontrol modülü |
| 19 | 15 | Korna, motor kontrol modülü (PCM) |
| 20 | 15 | Far anahtarı, otomatik lamba park rölesi |
| 21 | — | Kullanılmıyor |
| 22 | 30 | Otomatik lambalar, çok fonksiyonlu anahtar, far anahtarı |
| 25 | — | Hava yastığı debriyaj rölesi |
| 26 | 30 | Alternatör |
| 27 | 10 | Hava yastığı debriyaj rölesi |
| 28 | 15 | Isıtılmış oksijen sensörleri, depo havalandırması |
| Röle | ||
| 23 | Fan motoru rölesi | |
| 24 | Marş motoru rölesi | |
| 29 | Yakıt pompası rölesi | |
| 30 | PCM rölesi | |
| 31 | Düşük hızda soğutma fanı rölesi | |
| Diyot | ||
| 32 | PCM diyotu | |
| 33 | Hava yastığı debriyaj diyotu | |
| 34 | Kullanılmıyor | |
Sigorta ve Röle Şeması – Ford Taurus
Üretim yıllarını kapsar:
1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

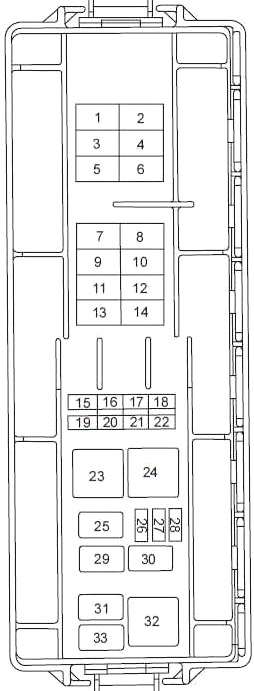

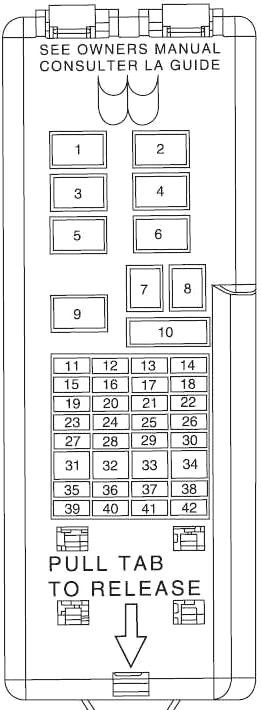

Torpido sigorta paneli şeması
Sigorta paneli, direksiyonun altında ve solunda, fren pedalının yakınında yer alır. Sigortalara erişmek için panelin kapağını çıkarın.
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 7 | 40 | 1999-2002: Arka cam buharı çözme gücü |
| 2003-2007 | ||
| Arka cam buharı çözme gücü (sadece station wagon) | ||
| Arka cam buharı çözme rölesinin bobin gücü (sadece sedan) | ||
| 20 | 2004-2005: | |
| Arka cam buharı çözme gücü (sadece station wagon) | ||
| Arka cam buharı çözme rölesinin bobin gücü (sadece sedan) | ||
| 2006-2007: Arka cam buharı çözme rölesinin bobin gücü | ||
| 8 | 40 | Fan motoru |
| 10 | 30 | Devre kesici: elektrikli koltuklar, gecikmeli aksesuarlar, ayarlanabilir pedallar (1999-2004) |
| 11 | 15 | 1999-2003: Entegre kontrol paneli (ICP), arka silecek kontrolü, ön silecek, cep telefonu, yolcu anahtarı aydınlatması, GEM, arka silecek motoru |
| 10 | 2004-2006: Sağ far | |
| 2007: Sol far | ||
| 12 | 10 | 1999-2003: Isıtmalı aynalar, arka cam buharı çözme anahtarı |
| 15 | 2004-2007: Uzun farlar | |
| 13 | 20 | 1999-2003: Çakmak, yardımcı güç noktası |
| 2004-2007: Kullanılmıyor | ||
| 14 | — | Kullanılmıyor |
| 15 | 30 | 1999-2003: Ön silecek motoru |
| 10 | 2004-2006: Sol far | |
| 2007: Sağ far | ||
| 16 | 15 | 1999-2003: Flasher ve GEM gücü, entegre kontrol paneli (ICP) gücü, RCC hafızası, gösterge paneli |
| 2004-2007: Kullanılmıyor | ||
| 17 | 15 | Dur lambası, hız kontrolü devresinin devre dışı bırakma anahtarı |
| 18 | 15 | 1999-2003: Kullanılmıyor |
| 2004-2007: Konum lambaları, PWM (arka aydınlatma), otomatik lambalar | ||
| 19 | 10 | 1999-2003: Kullanılmıyor |
| 2004-2007: Isıtmalı aynalar, arka cam buharı çözme anahtarı göstergesi | ||
| 20 | 10 | 1999-2003: Kullanılmıyor |
| 2004-2007: Emniyet kemerleri (hava yastığı modülü/OCS modülü) | ||
| 21 | 15 | 1999-2003: Kullanılmıyor |
| 2004-2007: Şanzıman akış hızı sensörü (vites pozisyon anahtarı) | ||
| 22 | 20 | 1999-2003: Kapak açma elektromanyetiği, kilitleme/açma rölesi |
| 15 | 2004-2007: Ön cam yıkayıcı pompası, elektro-kromatik ayna, pusula, gösterge paneli (RUN/ACC), entegre kontrol paneli mantığı (ICP), arka silecek (sadece station wagon), arka cam yıkayıcı (sadece station wagon) | |
| 23 | 10 | 1999-2003: Hava yastığı modülü, PATS verici |
| 30 | 2004-2007: Ön silecek motoru | |
| 24 | 15 | 1999-2002: Geçiş rölesi |
| 2003-2007: Kullanılmıyor | ||
| 25 | 2 | 1999-2003: PCM rölesi, yakıt pompası rölesi (2002-2003) |
| 20 | 2004-2007: Güç noktası | |
| 26 | 10 | 1999-2003: Aynalar, güç anteni, impuls gerilim modülü, kapak lambası, batarya tasarrufu |
| 20 | 2004-2007: Elektrikli kilitler, arka kapak açma (station wagon) / bagaj (sedan) | |
| 27 | 10 | 1999-2003: Sinyal lambaları ve uyarı lambaları, entegre kontrol paneli (ICP), FFV verici, GEM |
| 2004-2007: Antiblock sistemi (ABS), hız kontrolü, çekiş kontrolü, fren vites kilidi, iklimlendirme fonksiyonları anahtarı (sadece manuel iklimlendirme), sıcaklık karıştırma kapakları (sadece manuel iklimlendirme), buhar çözme serpantini | ||
| 28 | 10 | 1999-2003: Fan motoru rölesi bobini, EATC mantığı, pozzetto lambaları (2002-2003) |
| 15 | 2004-2007: Sinyal lambaları, yedek lambalar | |
| 29 | 15 | 1999-2003: Araç lambaları, konum lambaları (2002-2003), PWM (2002-2003), far anahtarı |
| 20 | 2004-2007: Çakmak | |
| 30 | 15 | 1999-2003: Korna ve korna anahtarı, OBD II konnektörü |
| 10 | 2004-2007: Dış aydınlatma, batarya tasarrufu, elektrikli aynalar, borda lambası, anten (sadece station wagon), impuls gerilim modülü (sadece station wagon) | |
| 31 | 10 | 1999-2003: Kullanılmıyor |
| 2004-2007: Fan motoru rölesi bobini, otomatik sıcaklık kontrol mantığı (EATC), pozzetto lambası | ||
| röle bobini | ||
| 32 | 10 | 1999-2003: ABS, DRL rölesi bobini, hız kontrol anahtarı, çekiş kontrol anahtarı, AC ısıtıcı seçme anahtarı, karıştırma kapakları, fren vites kilidi, arka cam buharı çözme rölesi bobini (2002-2003) |
| 2004-2007: Gösterge paneli, Flex yakıt modülü, ICP mantığı, pasif hırsızlık önleme modülü (GEM gücü), pusula | ||
| 33 | 15 | 1999-2003: Kullanılmıyor |
| 2004-2007: Uyarı sesi, gösterge paneli gücü, ICP gücü, EATC | ||
| 34 | 5 | 1999-2003: Kullanılmıyor |
| 2004-2007: GEM mantığı | ||
| 35 | 10 | 1999-2003: Kullanılmıyor |
| 2004-2007: Arka aydınlatma, kül tablası aydınlatması (2005-2007) | ||
| 36 | 15 | 1999-2003: Sinyal lambaları, yedek lambalar |
| 2 | 2004-2007: Kontrol sistemi modülü (PCM), yakıt pompası rölesi, klima debriyajı | |
| 37 | 15 | 1999-2003: Vites pozisyon anahtarı |
| 25 | 2004-2007: Otomatik lamba, gündüz lambaları (DRL), Flash-to-pass, far anahtarı | |
| 38 | 5 | 1999-2003: GEM Park nötr anahtarı |
| 15 | 2004-2007: Korna, tanı konnektörü (OBD II) | |
| 39 | — | Kullanılmıyor |
| 40 | — | Kullanılmıyor |
| 41 | — | Kullanılmıyor |
| 42 | — | Kullanılmıyor |
| Röle | ||
| 1 | Aksesuar gecikme rölesi | |
| 2 | Tek tuşla kontrol rölesi | |
| 3 | Fan motoru rölesi | |
| 4 | Sinyal lambası rölesi | |
| 5 | Kullanılmıyor | |
| 6 | Kullanılmıyor | |
| 9 | Arka cam buharı çözme rölesi | |
Motor bölmesindeki sigorta paneli şeması
Güç dağıtım paneli, motor bölmesindedir. Güç dağıtım paneli, aracın ana elektrik sistemlerini aşırı yüklerden koruyan yüksek akım sigortaları içerir.
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 60 | Sigorta bağlantı paneli |
| 2 | 30 | PCM kontrol modülü rölesi |
| 3 | 60 | Sigorta bağlantı paneli |
| 4 | 10 | 1999-2003: Kullanılmıyor |
| 2004-2007: | ||
| Devre kesici: düşük hızda soğutma fanı | ||
| 5 | 40 | 1999-2003: Kullanılmıyor |
| 2004-2007: Ana soğutma fanı | ||
| 6 | — | 1999-2003: Kullanılmıyor |
| 7 | 40 | Marş motoru, ateşleme anahtarı |
| 8 | 20 | 1999-2002: Geçiş rölesi (sadece ihracat) |
| 2003-2007: Kullanılmıyor | ||
| 9 | 40 | 1999-2003: Soğutma fanı rölesi |
| 20 | 2004-2007: Soğutma fanı (yolcu tarafı) | |
| 10 | 20 | 1999-2003: Kullanılmıyor |
| 2004-2007: Soğutma fanı (sürücü tarafı) | ||
| 11 | 20 | 1999-2001: Termal röle (sadece FFV) |
| 2002: Kullanılmıyor | ||
| 50 | 2003-2007: Arka cam buharı çözme | |
| 12 | — | Kullanılmıyor |
| 13 | 40 | ABS modülü için güç |
| 14 | — | Kullanılmıyor |
| 15 | 20 | ABS modülü valfi |
| 16 | 20 | Yakıt pompası rölesi |
| 17 | 20 | 1999-2001: Arka kontrol ünitesi, CD değiştirici, cep telefonu |
| 2002-2003: Cep telefonu | ||
| 2004-2007: CD | ||
| 18 | 20 | 1999-2000: Kullanılmıyor |
| 2001-2002: Çakmak | ||
| 2003: Güç noktası | ||
| 10 | 2004-2007: | |
| Vulcan motoru: klima debriyaj rölesi, PCM gücü koruma | ||
| Duratec motoru: kullanılmıyor | ||
| 19 | 15 | 1999-2003: Sağ far |
| 2004-2007: Kullanılmıyor | ||
| 20 | — | Kullanılmıyor |
| 21 | 15 | 1999-2003: Sol far |
| 2004-2007: Kullanılmıyor | ||
| 22 | 10 | Duratec motoru: klima debriyaj rölesi, PCM Güç Koruma |
| 5 | Vulcan motoru: ısıtılmış PCV valfi | |
| 26 | 30 | 1999-2000: Jeneratör |
| 10 | 2001-2007: Jeneratör | |
| 27 | 5 | Arka kontrol ünitesi, anten |
| 28 | 15 | ABS sensör değiştirici, depo havalandırması, klima debriyaj rölesi, bypass elektromanyetiği (1999-2001) |
| Röle | ||
| 23 | Marş motoru rölesi | |
| 24 | Düşük hızda soğutma fanı rölesi | |
| 25 | Silecek hızı rölesi | |
| 29 | Silecek park rölesi | |
| 30 | Yakıt pompası rölesi | |
| 31 | PCM güç rölesi | |
| 32 | Yüksek hızda soğutma fanı rölesi | |
| 33 | Klima debriyaj rölesi | |
Sigorta ve Röle Şeması – Ford Taurus
Üretim yıllarını kapsar:
2008.
Çakmak (güç prizleri) için 13 (güç noktası – torpido), 14 (güç noktası – 2. sıra) ve 16 (güç noktası – konsol) sigortaları motor bölmesinde sorumludur.

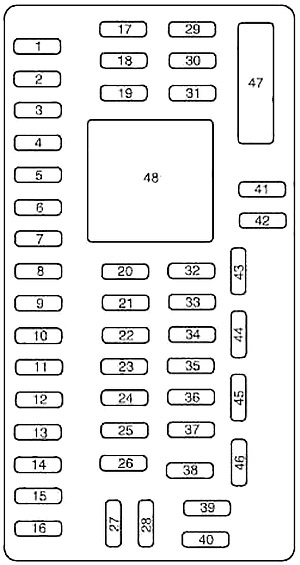

Kabin
Sigorta paneli, direksiyonun solundaki torpido altında yer alır.
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 30A | Akıllı pencere motoru |
| 2 | 15A | Fren anahtarı, yüksek fren lambası |
| 3 | 15A | SDARS, Bluetooth, aile eğlence sistemi (FES)/arka koltuk kontrolü |
| 4 | 30A | Yedek |
| 5 | 10 A | SPDJB mantığı gücü |
| 6 | 20A | Sinyal lambaları |
| 7 | 10 A | Sol uzun far |
| 8 | 10 A | Sağ uzun far |
| 9 | 15A | İç aydınlatma, Cargo lambaları |
| 10 | 15A | Aydınlatma, pozzetto lambaları |
| 11 | 10 A | Dört tekerlekten çekiş |
| 12 | 7,5A | Hafıza anahtarı/specmi, hafıza modülü |
| 13 | 5A | FEPS modülü |
| 14 | 10 A | Analog saat |
| 15 | 10 A | İklim kontrolü |
| 16 | 15A | Yedek |
| 17 | 20A | Tüm kilit motorları, Decklid açma |
| 18 | 20A | Yedek |
| 19 | 25A | Açılır tavan |
| 20 | 15A | OBDII konnektörü |
| 21 | 15A | Sis farları |
| 22 | 15A | Park lambaları, plaka lambaları |
| 23 | 15A | Uzun farlar |
| 24 | 20A | Korna rölesi |
| 25 | 10 A | İsteğe bağlı aydınlatma/iç lambalar |
| 26 | 10 A | Gösterge paneli seti |
| 27 | 20A | Ayarlanabilir pedal anahtarı |
| 28 | 5A | Radyo, radyo başlatma sinyali |
| 29 | 5A | Gösterge paneli seti |
| 30 | 5A | Aşırı yük iptal anahtarı |
| 31 | 10 A | Pusula, otomatik karartmalı dikiz aynası |
| 32 | 10 A | İmmobilizer kontrol modülü |
| 33 | 10 A | Yedek |
| 34 | 5A | AWD modülü |
| 35 | 10 A | Direksiyon açısı sensörü, FEPS, arka park yardımı, ısıtmalı koltuk modülleri |
| 36 | 5A | PATS modülü |
| 37 | 10 A | İklim kontrolü |
| 38 | 20A | Subwoofer (audiophile radyo) |
| 39 | 20A | Radyo |
| 40 | 20A | Yedek |
| 41 | 15A | Mikrofon aynası, açılır tavan, ön kilit anahtarları, radyo |
| 42 | 10 A | Yedek |
| 43 | 10 A | Yedek |
| 44 | 10 A | Yedek |
| 45 | 5A | Röle bobinleri: PDB, A/C, ön ve arka silecekler, ön fan motoru |
| 46 | 7,5A | Yolcu sınıflandırma sensörü (OCS), yolcu hava yastığı devre dışı bırakma göstergesi (PADI) |
| 47 | Otomatik anahtar 30A | Elektrikli pencereler |
| 48 | — | Gecikmeli aksesuar rölesi |

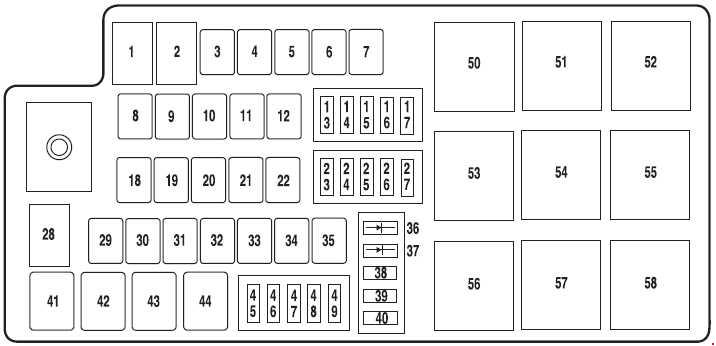

Motor bölmesindeki sigorta kutusu
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 80A* | SPDJB gücü |
| 2 | 80A* | SPDJB gücü |
| 3 | 30A* | Ön silecekler |
| 4 | — | Kullanılmıyor |
| 5 | 20A | Yedek |
| 6 | — | Kullanılmıyor |
| 7 | 50A* | Motor soğutma fanı |
| 8 | — | Kullanılmıyor |
| 9 | 40A* | Antiblock (ABS)/AdvanceTrac pompası |
| 10 | 30A* | Marş motoru |
| 11 | 50A* | PCM kontrol modülü rölesi |
| 12 | 20 A* | ABS/AdvanceTrac valfi |
| 13 | 20A** | Güç noktası (torpido) |
| 14 | 20A** | Güç noktası (2. sıra) |
| 15 | 20A | Yedek |
| 16 | 20A** | Güç noktası (konsol) |
| 17 | 10 A** | Alternatör |
| 18 | — | Kullanılmıyor |
| 19 | — | Kullanılmıyor |
| 20 | 40A* | Arka cam buharı çözme |
| 21 | 30A* | Elektrikli koltuk motorları (yolcu) |
| 22 | 20 A* | Isıtmalı koltuk modülü |
| 23 | 10 A** | PCM gücünü koru, depo havalandırması |
| 24 | 10 A** | Klima debriyaj rölesi |
| 25 | 25A | Yedek |
| 26 | 20A** | Yedek röle |
| 27 | 15 A** | Yakıt pompası (yakıt pompası kontrol modülü) |
| 28 | — | Kullanılmıyor |
| 29 | 30A | Yedek |
| 30 | — | Kullanılmıyor |
| 31 | 30A* | Yedek |
| 32 | 30A* | Sürücü koltuğu motorları, hafıza modülü |
| 33 | 20 A* | Ateşleme (SJB için) |
| 34 | — | Kullanılmıyor |
| 35 | 40A* | Ön klima fanı motoru |
| 36 | Diyot 1A | Tek tuşla başlatma |
| 37 | Diyot 1A | Yakıt pompası |
| 38 | 10 A** | IVD, eğim sensörü |
| 39 | 10 A** | Yakıt diyotu, PCM |
| 40 | — | Kullanılmıyor |
| 41 | G8VA rölesi | Klima kontrolü |
| 42 | G8VA rölesi | Yakıt pompası |
| 43 | G8VA rölesi | Yedek |
| 44 | — | Kullanılmıyor |
| 45 | 10 A** | Hız kontrol anahtarı, kütle hava akışı sensörü, Inline VPWR2 modülü |
| 46 | 10 A** | Klima debriyaj rölesi, VPWR3 |
| 47 | 15A** | PCM VPWR1 |
| 48 | 15A** | PCM VPWR4 |
| 49 | 15A** | Isıtmalı aynalar |
| 50 | Tam ISO rölesi | PCM rölesi |
| 51 | — | Kullanılmıyor |
| 52 | — | Kullanılmıyor |
| 53 | Tam ISO rölesi | Arka cam buharı çözme rölesi |
| 54 | Tam ISO rölesi | Fan motoru rölesi |
| 55 | Tam ISO rölesi | Marş motoru rölesi |
| 56 | — | Kullanılmıyor |
| 57 | Tam ISO rölesi | Ön silecek motoru rölesi |
| 58 | — | Kullanılmıyor |
| * Kartuş sigortaları ** Mini sigortalar |
Sigorta ve Röle Şeması – Ford Taurus
Üretim yıllarını kapsar:
2009, 2010
