Honda Element (2003-2011) – sigorta kutusu

Demir Emre

Bu makalede, 2003-2011 Honda Element’in sigorta kutusu diyagramlarını bulacak, aracın içindeki sigorta panellerinin konumu hakkında bilgi edinecek ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).

Sigorta ve Röle Şeması – Honda Element

Aşağıdaki yıllarda üretilen araçlar için geçerlidir:

2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Ateşleme (güç prizi) için, sigorta kutusundaki 2 (arka aksesuar güç prizi) ve 18 (ön aksesuar güç prizi) numaralı sigortalar sorumludur.

Kabin

Honda Element (2003-2011) - sigorta kutusu

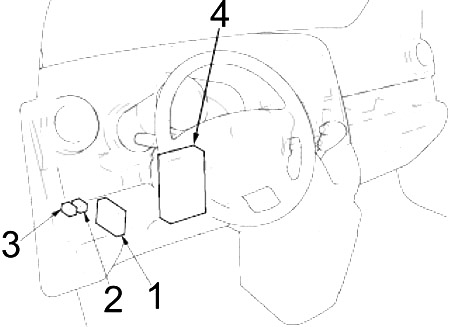

  1. Gündüz farları kontrol modülü
  2. Farları kapatma rölesi
  3. Gündüz farları rölesi
  4. Sigorta kutusu

Honda Element (2003-2011) - sigorta kutusu

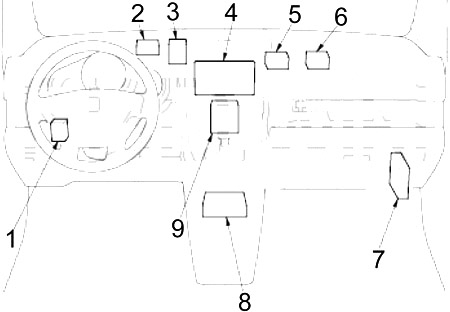

  1. Anahtarsız alıcı
  2. 2008: Lastik basıncı izleme sistemi kontrol modülü (TPMS)
  3. 2009-2011: Lastik basıncı izleme sistemi kontrol modülü (TPMS)
  4. Ses sistemi veya ses/navigasyon ünitesi
  5. 2009-2011: Imoes ünitesi
  6. 2008: Imoes ünitesi
  7. Ses amplifikatörü
  8. Ekstra güvenlik sistemi kontrol ünitesi (SRS)
  9. 2009-2011: USB adaptör kontrol ünitesi

Honda Element (2003-2011) - sigorta kutusu

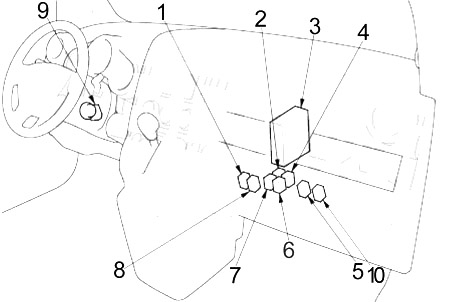

  1. 2007-2008: Ana PGM-FI rölesi no. 2 (yakıt pompası)
  2. Arka aksesuar güç prizi rölesi
  3. M/T: Motor kontrol modülü (ECM)
    A/T: Şanzıman kontrol modülü (PCM)
  4. Hava/yakıt oranı sensörü rölesi (A/F)
  5. 2007-2008: Ateşleme bobini rölesi
    2009-2011: Ana PGM-FI rölesi no. 2 (yakıt pompası)
  6. A/T geri dönüş rölesi
  7. 2007-2011: Gaz kelebeği aktüatör kontrol modülü rölesi
  8. 2007-2008: Ana PGM-FI rölesi no. 1
    2009-2011: Ateşleme bobini rölesi
  9. İmmobilizer kontrol ünitesi (alıcı)
  10. 2009-2011: Ana PGM-FI rölesi no. 1


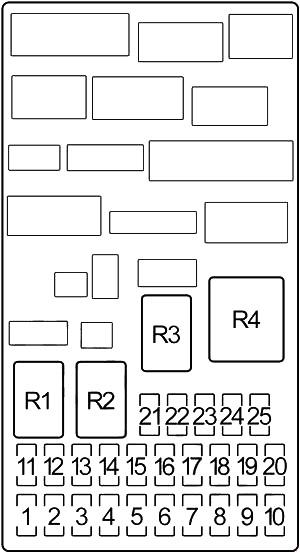

Konsol Sigorta Kutusu Şeması

İç sigorta kutusu direksiyon kolonunun altındadır. Sigorta kutusunun kapağını çıkarmak için, düğmeleri saat yönünün tersine çevirin ve kapağı menteşelerden kaldırın.

Honda Element (2003-2011) - sigorta kutusu

Numara Amper [A] Açıklama
1 15 2003-2006: Ateşleme bobinleri
2 15 Arka aksesuar güç prizi
3 10 Gündüz farları kontrol modülü, lastik basıncı izleme sistemi kontrol modülü (TPMS) (2008-2011)
4 10 Alternatör, hava/yakıt oranı sensörü rölesi (A/F) (2003-2006), kam mili konum sensörü (CMP), cruise control aktüatörü, elektrik yükü algılama grubu (ELD), buhar yakıt deposu tahliye valfi (EVAP), buhar yakıt (EVAP) depo boşaltma valfi, ısıtılmış ikinci lambda sensörü (HO2S), VSA kontrol modülü (2007-2011), kütle hava akış sensörü (MAF) (2007-2011)
Reklam
5 –  –
6 7,5 Elektrikli pencere rölesi, ana elektrikli pencere anahtarı
7 20 Ses amplifikatörü
8 7,5 Ses ünitesi, çoklu kontrol ünitesi (A/T)
9 10 Yolcu konum algılama ünitesi (OPDS), arka silecek motoru, arka silecek kontrol ünitesi, geri
Silecek/spray anahtarı
10 7,5 A/T geri vites rölesi, geri vites lambaları, geri vites lambası anahtarı (M/T), gösterge grubu, immobilizer kontrol ünitesi alıcısı, çoklu kontrol ünitesi, şanzıman kilit rölesi (A/T), lastik basıncı izleme sistemi kontrol modülü (TPMS) (2008-2011)
11 7,5 2003-2006: ABS kontrol modülü
12 7,5 Gündüz farları kontrol modülü
13 10 Ekstra güvenlik sistemi kontrol ünitesi (SRS)
14 10 Klimanın kompresör bağlantı rölesi, klima kondansatör fanı rölesi, fan motoru rölesi, elektrikli ayna aktüatörü, radyatör fanı rölesi, sirkülasyon kontrol motoru, arka cam buharlaştırıcı rölesi, ısıtıcı kontrol paneli
15 20 Hava/yakıt oranı sensörü (A/F), A/F sensör rölesi, depo tahliye valfi (EVAP)
16 15 2007-2011: Ateşleme bobini rölesi, ateşleme bobinleri
17 15 ECM/PCM, yakıt pompası, immobilizer kontrol ünitesi alıcısı, ekstra güvenlik sistemi (SRS) ünitesi, Imoes ünitesi (2008-2011), yolcu hava yastığı devre dışı bırakma göstergesi (2007-2011)
18 15 Ön aksesuar güç prizi, arka aksesuar güç prizi rölesi, konsol aksesuar güç prizi
19 7,5 Sinyal lambaları/acil durum lambaları rölesi
20 20 Çoklu kontrol ünitesi, ön silecek motoru, ön silecek sprey motoru
21 –  –
22 20 Yolcu pencere motoru
23 20 Sürücü pencere motoru, elektrikli pencere kontrol ünitesi, ana elektrikli pencere anahtarı
Reklam
24 –  –
25 –  –
Röle
R1 Başlatma kesme (A/T)
R2 Arka lamba
R3 Pencere gücü
R4 Sinyal lambaları ve acil durum lambaları
Okumak  Honda CR-V III (2006-2012) - akü



Motor

Honda Element (2003-2011) - sigorta kutusu

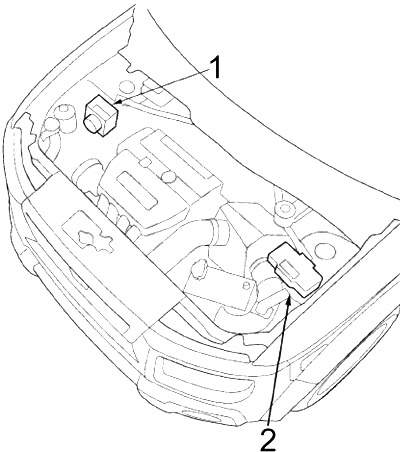

  1. 2003-2006: ABS kontrol modülü
    2007-2011: VSA kontrol modülü
  2. Sigorta kutusu

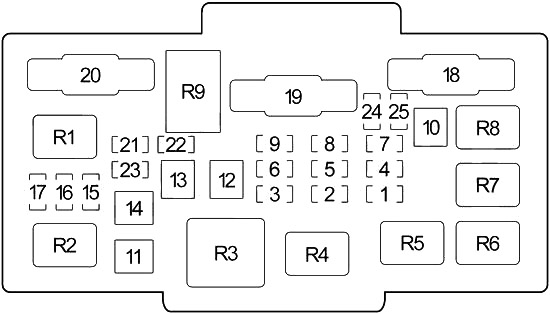

Motor Bölmesi Sigorta Kutusu Şeması

Kaputun altındaki sigorta kutusu sürücü tarafında motor bölmesindedir. Açmak için, gösterildiği gibi sekmeleri basın.

Honda Element (2003-2011) - sigorta kutusu

Numara Amper [A] Açıklama
1 30 Klima kondansatör fan motoru, klima kompresör bağlantısı
2 15 Arka lambalar, gösterge lambaları, ön konum lambaları, ön park lambaları, plaka aydınlatması, arka lambalar, römork aydınlatma konektörü, yolcu hava yastığı devre dışı bırakma göstergesi
3 7,5 Ön tavan lambası, ateşleme anahtarı lambası, arka tavan lambası, farlar, bireysel harita lambası (2009-2011)
4 20 Radyatör fan motoru
5 15 Sinyal lambaları/acil durum lambaları rölesi, sinyal lambaları, römork aydınlatma kontrol modülü konektörü
6 15 Motor mili konum sensörü (CKP), kam mili konum sensörü (CMP) A/B, ECM/PCM, minimum hava kontrol valfi (IAC), enjektörler, ana PGM-FI rölesi no. 1, ana PGM-FI rölesi no. 2 (yakıt pompası), gaz kelebeği aktüatör kontrol modülü rölesi (2007-2011)
7 15 Fren lambaları, dur sinyali (ABS kontrol modülatörü), cruise control aktüatörü, yüksek dur lambası, ECM/PCM, ses sinyal rölesi, römork aydınlatma konektörü, güvenlik kontrol modülü konektörü
Reklam
8 15 2007-2011: Gaz kelebeği aktüatör kontrol modülü rölesi
9 10 Ses ünitesi, ses navigasyon ünitesi, veri konektörü (DLC), kilometre sayacı grubu, immobilizer kontrol ünitesi alıcısı, immobilizer göstergesi, anahtarsız alıcı, çoklu kontrol ünitesi, XM alıcısı, Imoes ünitesi (2008-2011), güvenlik kontrol ünitesi konektörü, USB adaptör ünitesi
10 30 2003-2006: ABS kontrol modülü
30 2007-2011: VSA kontrol modülü
11 20 Arka cam buharlaştırıcı
12 40 Fan motoru
13 40 Pencere güç rölesi, sigortalar (kabin): no. 7, 22, 23
14 40 Sigortalar (kabin): no. 2, 3, 15, 16
15 15 Sol far, gündüz farları kontrol modülü, uzun far göstergesi
20 2007-2008 SC: Sol far, gündüz farları rölesi, uzun far göstergesi
16 15 Çoklu kontrol ünitesi
17 15 Sağ far, gündüz farları kontrol modülü
20 2007-2008 SC: Sağ far, gündüz farları rölesi
18 30 2003-2006: ABS kontrol modülü
30 2007-2011: VSA kontrol modülü
19 100 Akü, far rölesi, güç dağıtımı
20 50 Ateşleme anahtarı (BAT)
21 –  –
22 –  –
23 –  –
24 –  –
25 –  –
Reklam
Röle
R1 Sol far
R2 Sağ far
R3 Fan motoru
R4 Arka cam buharlaştırıcı
R5 Klimanın kompresör bağlantısı
R6 Radyatör fanı
R7 Korna
R8 Klimanın kondansatör fanı
R9 Elektrik yükü algılama ünitesi (ELD)
