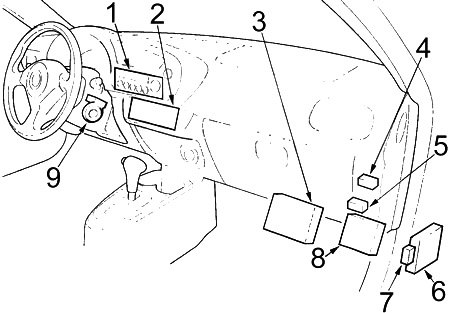

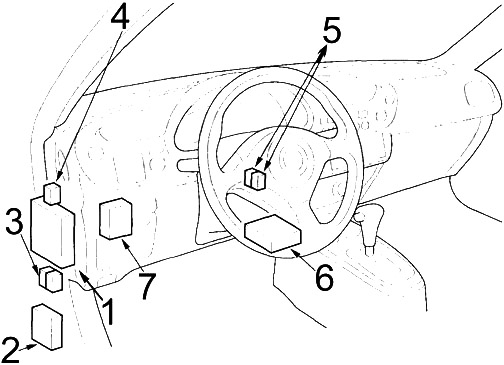

Kabine

1. Sigorta kutusu
2. Gündüz farları kontrol ünitesi (DRL)
3. Gündüz farları (DRL) Rölesi
   düşük beam farlarının devre dışı bırakılması
4. 2002-2006 : Hava-yakıt oranı sensörü rölesi (A/F)
5. Ana PGM-FI Rölesi
   invertör
6. Ekstra güvenlik sistemi (SRS) ünitesi
7. Kapı kilidi için anahtarsız kontrol ünitesi

1. Klima veya ısıtma kontrol paneli
2. Ses ünitesi
3. Motor kontrol modülü (ECM)
4. Yüksek seviye motor fanı rölesi
5. CVT: Elektronik direksiyon yardım motoru rölesi (EPS)
6. M/T: Elektronik direksiyon yardım kontrol ünitesi (EPS)
   CVT: Şanzıman kontrol modülü (TCM)
7. M/T: Elektronik direksiyon yardım motoru rölesi (EPS)
8. CVT: Elektronik direksiyon yardım kontrol ünitesi (EPS)
9. Immobilizer alıcı ünitesi

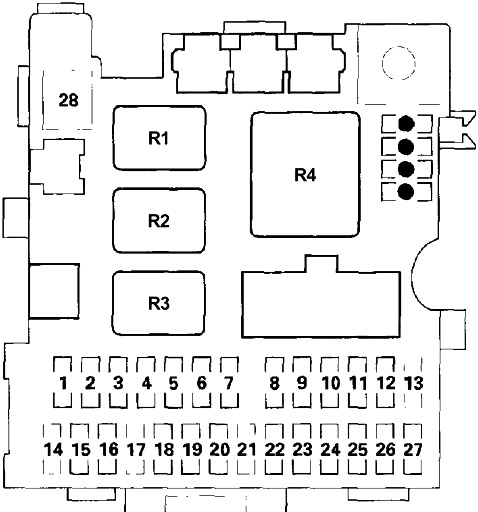

Gösterge paneli sigorta kutusu şeması

İç sigorta, sürücü tarafındaki gösterge panelinin altındadır. Torpido gözünü aşağı doğru katlayarak, kaldırarak ve menteşelerden çekerek çıkarın.

Numara	Amper [A]	Açıklama
1	10	Ekstra güvenlik sistemi (SRS) ünitesi
2	15	Yakıt pompası, ekstra güvenlik sistemi (SRS) ünitesi
3	20	Ön silecek motoru, ön silecek motoru, ön silecek arıza rölesi
4	7,5	DC-DC dönüştürücü, elektrik yükü algılama modülü (ELD), depo havalandırma valfi (EVAP), EVAP temizleme kontrol elektromanyetik valfi, ısıtılmış ikinci oksijen sensörü (HO2S), araç hız sensörü (VSS), şanzıman kontrol modülü (TCM)
Reklam
5	7,5	Sinyal lambalarını etkinleştir, sinyal/emergency rölesi
6	7,5	Elektronik direksiyon yardım kontrol ünitesi (EPS), gösterge grubu, anahtarsız kapı kilidi kontrol ünitesi, elektrikli pencere kontrol ünitesi (elektrikli pencere anahtarı), elektrikli pencere rölesi, vites kilidi elektromanyetik valfi
7	15	Ateşleme bobinleri
8	20	Yolcu penceresi motoru
9	7,5	Motor kontrol modülü (ECM), marş devre dışı bırakma rölesi
10	20	Elektrikli pencere kontrol ünitesi (elektrikli pencere anahtarı), sürücü elektrikli pencere motoru
11	7,5	Ses ünitesi
12	10	Aksesuar güç prizi
13	–	–
14	20	2002-2006: Hava-yakıt oranı sensörü (A/F), motor kontrol modülü (ECM) (hava-yakıt oranı sensörü rölesi (A/F))
15	10	Ses ünitesi, klima/ışık kontrol ünitesi, ısıtma kontrol paneli, gösterge ışıkları, sinyal lambaları, ön pozisyon lambaları, yan aydınlatma, plaka aydınlatması, arka lambalar
16	7,5	ABS modülatörü-kontrolörü, klima kompresörü debriyaj rölesi, fan motoru. Yüksek seviye fan motoru rölesi, klima/ısıtma kontrol ünitesi, klima fanı rölesi, fan kontrol rölesi, mod kontrol motoru, radyatör fanı rölesi, arka cam buharlaşma rölesi, sirkülasyon kontrol motoru
17	7,5	Gündüz farları kontrol ünitesi (DRL)
18	7,5	Akü durumu izleme modülü (BCM), klima/ısıtma kontrol grubu, veri arayüzü konektörü (DLC), motor kontrol modülü (ECM), gösterge grubu, motor kontrol modülü (MCM)
19	7,5	Yükleme alanı aydınlatması, tavan/far aydınlatması
20	10	Ses ünitesi
21	10	Gündüz farları kontrol ünitesi (DRL)
22	20	Kapı kilidi için anahtarsız kontrol ünitesi
23	7,5	Kapı açma rölesi, kapı açma aktüatörü
24	7,5	Batarya modülü fanı, yüksek hızlı batarya modülü fanı kontrol rölesi, marş devre dışı bırakma rölesi, düşük hızlı batarya modülü fanı kontrol rölesi, motor kontrol modülü (MCM)
Reklam
25	–	–
26	10	Arka cam silecek motoru, arka cam silecek motoru
27	7,5	Acil durum lambaları, geri vites rölesi (CVT)
28	–	–
Röleler
R1	Arka lambalar
R2	Marş devre dışı bırakma
R3	Pencere gücü
R4	Sinyaller ve acil durum lambaları

Okumak  Honda Civic VI Hatchback (EJ, EK) (1995-2001) - akü

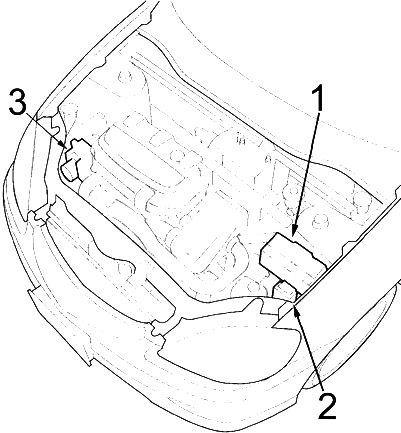

Motor

1. Sigorta kutusu
2. Röle kutusu
3. ABS modülatörü-kontrol ünitesi

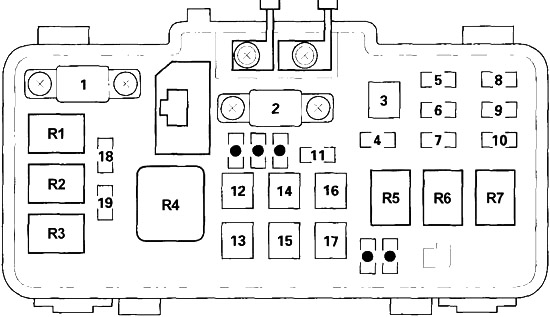

Motor sigorta kutusu şeması

Kaputun altındaki sigorta kutusu motor bölmesindedir. Açmak için, gösterildiği gibi sekmeyi basın.

Numara	Amper [A]	Açıklama
1	50	Ateşleme anahtarı (BAT)
2	80	Akü, güç dağıtımı
3	30	ABS modülatörü-kontrol ünitesi
4	10	Sinyaller/acil durum rölesi, sinyal lambası
5	15	Düşük hızda motor güç modülatörü (MPI) fan kontrol rölesi, yüksek hızda motor güç modülatörü (MPI) fan kontrol rölesi, PDU fan motoru
Reklam
6	10	ABS modülatörü kontrol modülü, motor kontrol modülü (ECM), yüksek montajlı fren lambası, arka lambalar
7	15	Ana PGM-FI rölesi (IGP), anahtar kilidi elektromanyetiği (CVT)
8	15	Sol far, yüksek beam lambası, gündüz farları kontrol ünitesi
9	–	–
10	15	Sağ far, gündüz farları kontrol ünitesi
11	30	Radyatör fan motoru
12	40	Fan motoru
13	30	Arka cam buharlaştırıcı, gürültü kondansatörü
14	20	ABS modülatörü-kontrol ünitesi
15	40	Elektronik direksiyon yardım sistemi (EPS)
16	30	Arka lambalar rölesi, sigorta (gösterge paneli): no. 14, 18, 19, 20, 21, 22, 23
17	40	Pencere güç rölesi, sigorta (gösterge paneli): no. 8, 10
18	7,5	Akü durumu izleme modülü (BCM), yüksek voltaj rölesi, motor kontrol modülü (MCM), voltaj dönüştürücü modülü
19	20	Klima kondansatör fan motoru, klima kompresörü debriyajı
Röleler
R1	Klimanın kompresör debriyajı
R2	Radyatör fanı
R3	Kondansatör fanı
R4	Fan motoru
R5	Korn
R6	Sol far no. 2
R7	Sol far no. 1
Reklam



Motor bölmesi röle kutusu şeması

Numara	Röle
R1	Arka cam buharlaştırıcı
R2	Ana PGM-FI No. 2 (Yakıt pompası)
R3	Fan kontrolü
R4	Ön silecek arızası

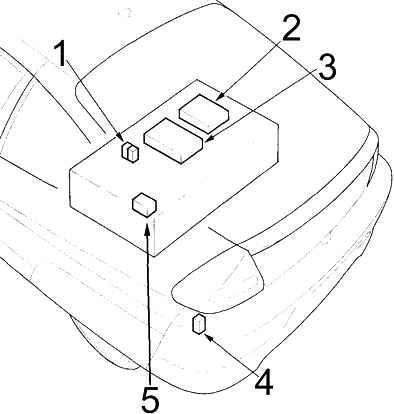

Bagaj röle kutusu

1. Hızlı batarya modülü rölesi, düşük hızda batarya modülü fanı kontrol rölesi
2. Motor kontrol modülü (MCM)
3. Akü durumu izleme modülü (BCM)
4. Kapı açma rölesi
5. Röle kutusu

Numara	Röle
R1	Yüksek voltaj rölesi
R2	Düşük hızda motor güç modülatörü (MPI) fan kontrol rölesi
R3	Hızlı güç modülatörü (MPI) rölesi fan kontrolü
R4	Marş devre dışı bırakma

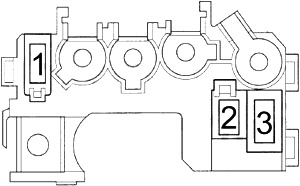

Sigorta ve Röle Şeması – Honda Insight

Üretim yıllarıyla ilgilidir:

2010, 2011, 2012, 2013, 2014.

Honda Insight sigara çakmağı (güç prizi) sigortası, gösterge panelindeki sigorta kutusunda 13 numaralı sigortadır.

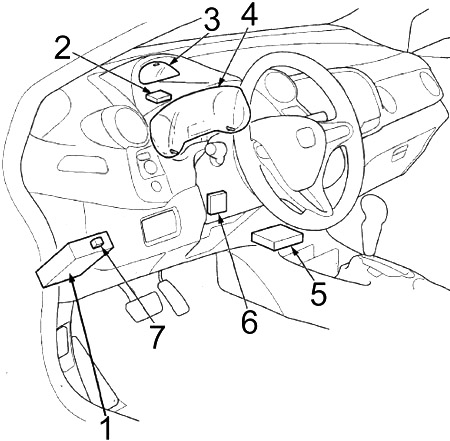

Kabine

1. Sigorta kutusu
2. Lastik basıncı izleme sistemi (TPMS) kontrol ünitesi
3. Gösterge kontrol modülü
4. Gösterge kontrol modülü
5. Ekstra güvenlik sistemi (SRS) ünitesi
6. Elektronik direksiyon yardım ünitesi (EPS)
7. Bagaj açma aktüatörü rölesi

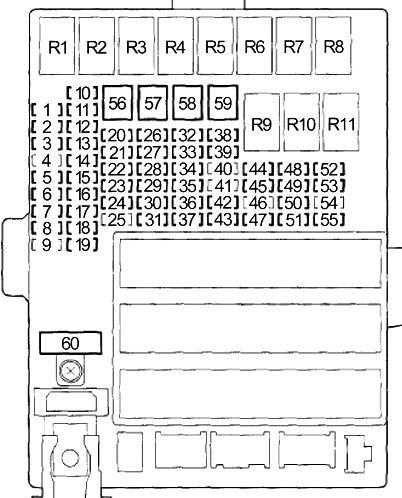

Gösterge paneli sigorta kutusu şeması

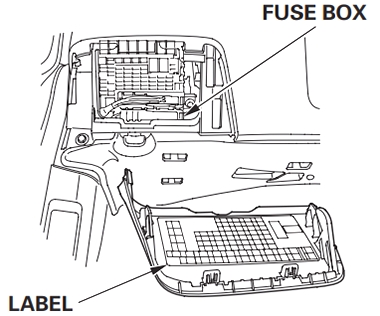

İç sigorta kutusu, sürücü tarafındaki gösterge panelinin arkasındadır. Etiket, kapağın arkasına yapıştırılmıştır. Sigorta kutusunun iç etiketini görmek için, kapağı kendinize doğru çekerek, kapağın alt orta kısmını sabit tutarak çıkarın.

Numara	Amper [A]	Açıklama
1	15	Ses navigasyon ünitesi (navigasyonlu), ses ünitesi (navigasyonsuz), yükleme alanı aydınlatması, iç aydınlatma, veri bağlantısı (DLC), gösterge kontrol modülü, anahtarsız immobilizer kontrol ünitesi, HandsFreeLink kontrol ünitesi, bireysel harita aydınlatması, entegre çoklu kontrol ünitesi (MICU) (+B Yedek), motor kontrol modülü (MCM)
2	7,5	Lastik basıncı izleme sistemi (TPMS) kontrol ünitesi
3	20	Ana pencere anahtarı
4	–	–
5	10	Yedek lamba, entegre çoklu kontrol ünitesi (MICU)
6	10	Ekstra güvenlik sistemi (SRS) ünitesi
7	10	İtici kontrol modülü – PCM (VBSOL)
8	7,5	Yolcu algılama modülü (ODS), ön yolcu hava yastığı devre dışı bırakma göstergesi, ekstra güvenlik sistemi (SRS) modülü
9	–	–
10	7,5	Klima kompresörü debriyaj rölesi, fan motoru rölesi, klima kontrol ünitesi, fan kontrol rölesi (A/C diyot), opsiyonel bağlantı, elektrikli yan aynanın anahtarı, radyatör fanı rölesi (A/C diyot), arka cam buharlaştırıcı rölesi, sirkülasyon motoru
11	7,5	EPS kontrol ünitesi (IG1), VSA modülatörü kontrol ünitesi (IG1), eğim ivme sensörü (VSA ile), ABS modülatörü kontrol ünitesi (MTR) (VSA olmadan)
12	10	DC-DC dönüştürücü, yakıt buharı depo havalandırma valfi (EVAP), itici kontrol modülü — (boşta çalışma anahtarı), hava akışı sensörü (MAF), ısıtılmış ikinci oksijen sensörü (HO2S)
13	20	Aksesuar güç prizi
14	7,5	Ses navigasyon ünitesi (navigasyonlu), ses ünitesi (navigasyonsuz), anahtar kilidi elektromanyetiği, HandsFreeLink kontrol ünitesi, MICU (ACC), opsiyonel bağlantı
15	7,5	Gündüz farları, entegre çoklu kontrol ünitesi (MICU)
16	10	Arka silecek motoru
17	20	Ön yolcu penceresi motoru, ön yolcu penceresi anahtarı
18	20	Sağ arka elektrikli pencere motoru, ana pencere anahtarı, sağ arka pencere anahtarı
19	20	Sol arka elektrikli pencere motoru, ana pencere anahtarı, sol arka pencere anahtarı
Reklam
20	15	Yakıt pompası (ana PGM-FI rölesi no. 2 (2012-2014)), anahtarsız immobilizer kontrol ünitesi, itici kontrol modülü – PCM (IG1) (2012-2014)
21	15	Silecek motoru, entegre çoklu kontrol ünitesi (MICU)
22	7,5	Elektrik yükü algılama sensörü (ELD), manometre kontrol modülü, entegre çoklu kontrol ünitesi — MICU (IG1 ölçer), motor kontrol modülü (MCM), vites kilidi elektromanyetiği, lastik basıncı izleme sistemi (TPMS) kontrol ünitesi
23	10	Sinyal/emergency rölesi, entegre çoklu kontrol ünitesi (MICU)
24	10	Fren pedalı pozisyon anahtarı, yüksek durdurma lambası, sol durdurma lambası, sağ durdurma lambası, korna rölesi, entegre çoklu kontrol ünitesi (MICU), itici kontrol modülü (PCM)
25	–	–
26	10	Hava-yakıt oranı sensörü (A/F), emisyon kontrolü (EVAP), depo havalandırma valfi, sigorta: no. 31 (7,5 A)
27	30	Kapı kilidi güçlendirilmiş, entegre çoklu kontrol ünitesi (MICU)
28	20	Ana far (ana), entegre çoklu kontrol ünitesi (MICU)
29	10	Pozisyon lambası, entegre çoklu kontrol ünitesi (MICU)
30	30	Radyatör fan motoru (radyatör fan rölesi), klima kondansatör fan motoru (fan kontrol rölesi) (2012-2014)
31	7,5	Klima kontrol ünitesi fanı (klima kontrol ünitesi B diyotu)
32	10	Sağ far (düşük beam lambaları)
33	20	Ateşleme bobini, sigortalar (motor bölmesi): no.1 (15 A), 2 (15 A)
34	10	Sol far (düşük beam lambaları)
35	15	Ön yolcu kapı kilidi aktüatörü, sağ arka kapı kilidi aktüatörü
36	15	Sürücü kapı kilidi aktüatörü, sol arka kapı kilidi aktüatörü
37	30	ABS/VSA modülatörü-kontrol ünitesi (VSA olmadan), VSA modülatörü-kontrol ünitesi
38	15	Sürücü kapı kilidi aktüatörü
39	15	Kriko sensörü (CKP), kam mili sensörü (CMP), elektronik gaz kelebeği kontrol sistemi (ETCS) kontrol rölesi, enjektörler, itici kontrol modülü – PCM (IGP), ana PGM-FI no. 1, ana PGM-FI no. 2 (yakıt pompası)
40	–	–
41	–	–
42	10	Motor kontrol modülü (MCM), MCM no. 1 rölesi, MCM no. 2 rölesi
43	7,5	Klima kompresörü (klima kompresörü debriyaj rölesi)
44	7,5	Marş motoru rölesi, itici kontrol modülü – PCM (STS)
45	7,5	Bagaj açma aktüatörü, bagaj açma aktüatörü
46	–	–
47	30	Klima kondansatör fan motoru (radyatör fanı kontrol rölesi), radyatör fan motoru (fan kontrol rölesi) (2010-2011)
Reklam
48	10	Sol far (yüksek beam lambaları)
49	15	Ön yolcu kapı kilidi aktüatörü, sağ arka kapı kilidi aktüatörü
50	15	Sol arka kapı kilidi aktüatörü
51	10	Sağ far (yüksek beam lambaları)
52	15	Elektronik gaz kelebeği kontrol sistemi (ETCS), itici kontrol modülü – PCM (IG1ETCS)
53	10	Akıllı güç modülü (IPU) Fan modülü (motor kontrol modülü (MCM) röle no. 2), motor invertörü (MPI) (motor kontrol modülü (MCM) röle no. 2)
54	–	–
55	10	Sol ayna buharlaştırıcı, sağ ayna buharlaştırıcı
56	30	Ön silecek, entegre çoklu kontrol ünitesi (MICU)
57	30	Fan motoru (fan motoru rölesi)
58	30	ABS/VSA modülatörü-kontrol ünitesi (VSA olmadan), VSA modülatörü-kontrol ünitesi
59	30	Buharlaştırıcı olmadan elektrikli ayna: arka cam buharlaştırıcı rölesi (arka cam buharlaştırıcı alt, arka cam buharlaştırıcı üst, gürültü azaltma kondansatörü)
	40	Buharlaştırıcı ile elektrikli ayna: arka cam buharlaştırıcı rölesi (arka cam buharlaştırıcı alt, arka cam buharlaştırıcı üst, gürültü azaltma kondansatörü, sigorta: no. 55 (10 A))
60	50	Ateşleme
	30	Far yıkayıcıları
Röleler
R1	Pencere gücü
R2	Fan motoru
R3	Hava-yakıt oranı sensörü (A/F)
R4	Aydınlatma
R5	Ateşleme bobini
R6	Ana PGM-FI No. 1
R7	Elektronik gaz kelebeği kontrol sistemi (ETCS)
R8	Arka cam buharlaştırıcı
R9	Sürücü kapı açma
R10	Marş kesme
R11	–

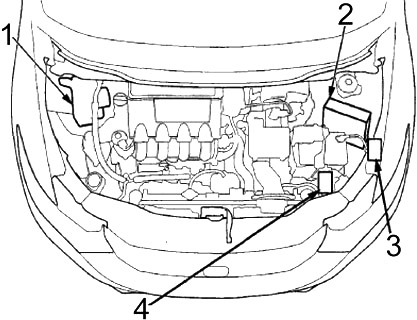

Motor bölmesi

1. ABS modülatörü-kontrol ünitesi (VSA olmadan), VSA modülatörü-kontrol ünitesi
2. İtici kontrol modülü (PCM)
3. Röle kutusu no. 1
4. Röle kutusu no. 2

Okumak  Honda Civic VI Coupe (EJ, EM1) (1996-2001) - akü

Motor bölmesindeki sigorta kutusu şeması

Kaputun altındaki ana sigortalar, akünün pozitif terminalindedir. Açmak için, sekmeleri gösterildiği gibi basın. Bu sigortalar onarılamaz; akü terminalleri sigorta kutusunu bir ünite olarak değiştirin.

Numara	Amper [A]	Açıklama
1	100	DC-DC dönüştürücü, aydınlatma rölesi, pencere rölesi, sürücü kapı açma rölesi, sigortalar: no. 1, 2, 3, 9, 17, 18, 19, 25, 26, 27, 28, 29, 30, 32, 33, 34, 37, 38, 39, 40, 41, 42, 43, 45, 46, 47, 52, 53, 57, 58, 59, 60
2	60	Elektronik direksiyon yardım sistemi (EPS)
3	20	Sigortalar: 23, 24

Röle kutusu 1

Numara	Amper [A]	Korunan bileşen
1	15	Egzoz tarafı ateşleme bobinleri
2	15	Emme tarafı ateşleme bobinleri
Röleler
R1	Fan kontrolü
R2	Ana PGM-FI No. 2 (Yakıt pompası)

Röle kutusu 2

Numara	Röle
R1	Klima kondansatör fanı
R2	Radyatör fanı
R3	Klima kompresörü debriyajı

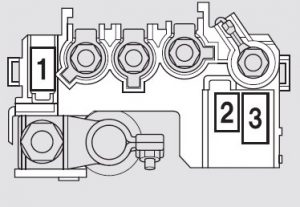

Honda Insight (2012-2014) – sigorta şeması

Üretim yılı: 2012, 2013, 2014.

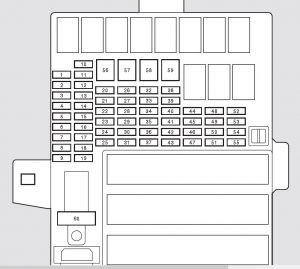

Honda Insight (2012-2014) sigara çakmağı (güç prizi) sigortası, sigorta panelinde 13 numaralı sigortadır.

İç sigorta paneli

Numara	Amper [A]	Açıklama
1	15	Yedek kopya
2	(7,5)	TPMS *
3	20	Sürücü tarafı pencere
4	–	Kullanılmıyor
5	10	Yedek lamba
6	10	SRS
7	10	Transmisyon SOL
8	7,5	OPDS
9	–	Kullanılmıyor
10	7,5	A / C
11	7,5	ABS / VSA
12	10	IMA
13	20	ACC’de
14	7,5	Aksesuar
15	7,5	Gündüz lambaları
16	10	Arka silecek motoru
17	20	Ön yolcu penceresi
18	20	Sağ arka elektrikli pencere
19	20	Sürücü tarafı elektrikli pencere
20	15	Yakıt pompası
21	15	Silecekler
22	7,5	Kilometre sayacı
23	10	Risk
24	10	Frenler / korna
25	–	Kullanılmıyor
26	10	LAF
27	30	Ana kapı kilidi
28	20	Ana far
29	10	Küçük lamba
30	30	Radyatör fan motoru
31	7,5	IGPS
32	10	Sağ düşük beam farı
33	20	IG bobini
34	10	Sol düşük beam farı
35	15	Ön yolcu kapı kilidi aktüatörü 2 (kilit)
36	15	Ön yolcu kapı kilidi aktüatörü 1 (kilit)
37	30	ABS / VSA FSR
38	15	Kapı kilidi seçme opsiyonu
39	15	IGP
40	–	Kullanılmıyor
41	–	Kullanılmıyor
42	10	IMA 1
43	7,5	MG debriyajı
44	7,5	STS
45	7,5	Kilit
46	–	Kullanılmıyor
47	30	Kondansatör fan motoru
48	10	Sol yüksek beam farı
49	15	Ön yolcu kapı kilidi aktüatörü 2 (açma)
50	15	Ön yolcu kapı kilidi aktüatörü 1 (açma)
51	10	Sağ yüksek beam farı
52	15	DBW
53	10	IMA 2
54	–	Kullanılmıyor
55	10	Isıtmalı ayna * 2, * 3
56	30	Ön silecek motoru
57	30	Fan motoru
58	30	ABS / VSA motoru
59	30	Arka cam buharlaştırıcı * 1
	40	Arka cam buharlaştırıcı * 2, * 3
60	–	Kullanılmıyor
	50	IG ana
*: Amerikan modelleri  * 1: US LX modeli * 2: LX modeli hariç Amerikan modelleri ve tüm Kanada modelleri * 3: EX modelleri

Okumak  Honda Element (2003-2011) - sigorta kutusu

Motor bölmesindeki sigorta kutusu

Akü üzerinde

Numara	Amper [A]	Açıklama
1	100	Akü, ana, ACG
2	60	EPS
3	20	Korna, frenler, acil durum

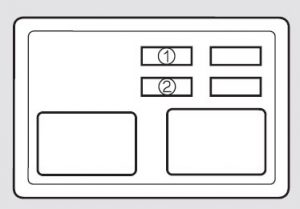

Akyü yanında

Numara	Amper [A]	Açıklama
1	15	Ateşleme bobini (EX)
2	15	Ateşleme bobini (EX)
