Honda Odyssey RL5 (2011-2017) – sigorta kutusu

Demir Emre

Bu makalede, 2011-2017 yılları arasındaki Honda Odyssey (RL5) sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi alacak ve her sigortanın atamasını (sigorta düzeni) öğreneceksiniz.

Sigorta ve Röle Şeması – Honda Odyssey RL5

Aşağıdaki yıllarda üretilen araçlarla ilgilidir:

2011, 2012, 2013, 2014, 2015, 2016, 2017.

Ateşleme sigortaları (güç prizi) Honda Odyssey sigorta kutusunun yolcu tarafındaki panosunda n. 14 (arka aksesuar güç prizi), n. 15 (ön aksesuar güç prizi (varsa)) ve n. 27 (ön aksesuar güç prizi) olarak bulunmaktadır.

Kabin

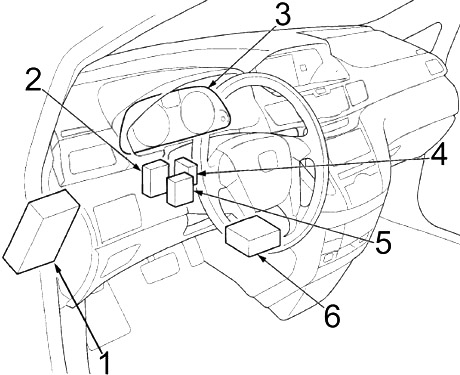

Honda Odyssey RL5 (2011-2017) - sigorta kutusu

  1. Sigorta kutusu n. 1
  2. Lastik basıncı izleme sistemi kontrol ünitesi (TPMS)
  3. Gösterge kontrol modülü
  4. Far yönlendirme kontrol ünitesi (HID ile)
  5. Park sensörü ve geri vites kontrol ünitesi
  6. Ekstra güvenlik sistemi kontrol ünitesi (SRS)

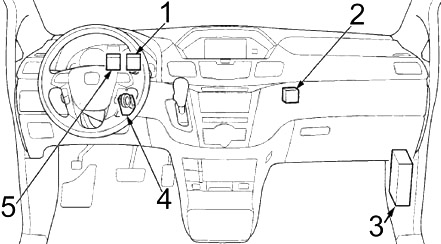

Honda Odyssey RL5 (2011-2017) - sigorta kutusu

  1. Sürücü bağlantı kutusu n. 1
  2. Merkezi bağlantı kutusu
  3. Sigorta kutusu n. 2
  4. Anahtarsız immobilizer kontrol ünitesi
  5. Sürücü bağlantı kutusu n. 2

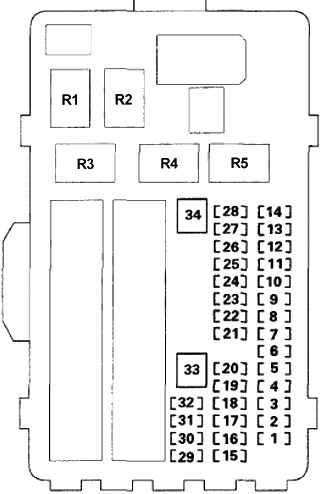

Kabin sigorta kutusu 1

Gösterge panelinin altında yer almaktadır. Sigortaların konumları yan paneldeki etiketle belirtilmiştir.

Honda Odyssey RL5 (2011-2017) - sigorta kutusu

Numara Amper [A] Açıklama
1 7,5 Yolcu ön kapı kilidi aktüatörü
2 7,5 Sağ kayar kapı kilidi aktüatörü
3 7,5 Sürücü kapı kilidi aktüatörü
4 7,5 Yolcu ön kapı kilidi aktüatörü
Reklam
5 7,5 Sağ kayar kapı kilidi aktüatörü
6 7,5 Sürücü kapı kilidi aktüatörü (kapı kilidi güç rölesi (DR UNLOCK)), kapı kilidi güç rölesi (DR UNLOCK)
7 20 Sigortalar (kabin sigorta kutusu n. 1): n. 1, 2, 3, 4, 5
8 10 HAC seçeneği
9 20 Sol kayar kapı kontrol ünitesi
10 15 Sigortalar (bagaj sigorta kutusu): n. 12, 13
11 7,5 Geri vites rölesi, iç dikiz aynasının otomatik karartılması, elektrikli pusula, gösterge kontrol modülü, geri vites lambaları, entegre çoklu kontrol ünitesi (MICU), park sensörü ve geri vites kontrol ünitesi, elektrikli ayna kontrol ünitesi, koltuk güç kontrol ünitesi, vites kutusu kilitleme elektromanyeti, lastik basıncı izleme sistemi kontrol ünitesi (TPMS)
12 20 Sigortalar (motor sigorta kutusu n. 1): n. 3, 4, 5, 6, 7
13 7,5 Ses Ekranı – USB adaptör kontrol ünitesi, ses ünitesi, ses navigasyon ünitesi, bagajda aksesuar güç prizi rölesi, ön alt aksesuar güç prizi rölesi, ön üst aksesuar güç prizi rölesi, aktif gürültü azaltma (ANC) ön mikrofonu, HFL-ANC ön mikrofonu, navigasyon ekranı, arayüz düğmesi, anahtar kilitleme bobini, aktif gürültü azaltma (ANC) arka mikrofonu
14 7,5 Güç aktarma sistemi kontrol modülü – PCM, marş motoru sinyali
15 20 Sürücü elektrikli ayarlanabilir ön koltuk motoru (sürücü koltuk ayar anahtarı), sürücü koltuğu kaydırma motoru (sürücü koltuk ayar anahtarı), HandsFreeLink kontrol ünitesi, elektrikli koltuk kontrol ünitesi
16 20 Açılır tavan kontrol/sessiz kontrol ünitesi
17 20 Sol arka cam rölesi, sol arka cam anahtarı
18 10 Akıllı giriş sistemi
19 20 Güç penceresi anahtarı
20 –  –
21 20 Yakıt pompası (ana PGM-FI rölesi n. 2), anahtarsız immobilizer kontrol ünitesi, güç aktarma sistemi kontrol modülü – PCM (IG1)
22 15 Sigortalar (kabin sigorta kutusu n. 1): n. 19, 20, 21, 22, 23
23 7,5 Modülatör-VSA kontrol ünitesi, eğim hızlanma sensörü
24 7,5 Elektrik yük algılayıcı (ELD), fren pedalının konum anahtarı, güç aktarma sistemi kontrol modülü (PCM)
Reklam
25 7,5 Güç aktarma sistemi kontrol modülü – PCM (STRLD)
26 7,5 Klima kompresörünün bağlanma rölesi, klima kondansatör fanı rölesi (diyot A/C), klima invertör modülü, iç dikiz aynasının otomatik karartılması, iklimlendirme ünitesi, radyatör motoru, fan kontrol rölesi (diyot A/C), ön fan motoru rölesi, HVAC kontrol ünitesi, elektrikli ayna kontrol ünitesi, elektrikli pencere anahtarı, arka iklimlendirme kontrol paneli, arka iklimlendirme kontrol ünitesi, arka fan motoru rölesi, arka cam buharlaştırıcı rölesi, koltuk ısıtma rölesi
27 7,5 Gündüz farları (DRL), röle kontrol modülü
28 7,5 Anahtar kilidi
29 7,5 Sürücü bel destek motoru (sürücü bel destek anahtarı)
30 7,5 Lastik basıncı izleme sistemi kontrol modülü (TPMS)
31 –  –
32 20 Sürücü arka koltuğun elektrikli indirme motoru, sürücü koltuğu ayar anahtarı, sürücü koltuğu eğim motoru, elektrikli koltuk kontrol modülü
33 40 Sol kayar kapı kontrol modülü
34 –  –
Röle
R1 Marş kesme n. 1
R2 Marş kesme n. 2
R3 PGM-FI Ana n. 2 (Yakıt pompası)
R4 Ateşleme (IG2 kesme)
Reklam
R5 Ateşleme (ACC kesme)

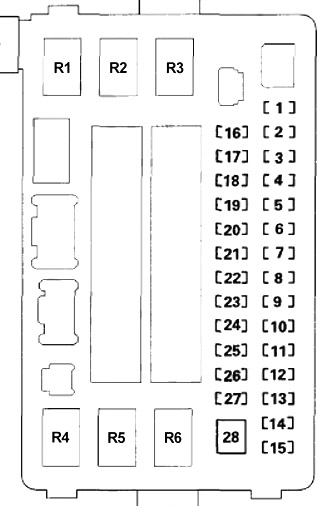

Kabin sigorta kutusu n. 2

Aşağı yan panelde yer almaktadır. Açmak için kapağı çıkarın.

Okumak  Honda Jazz (2006-2008) - sigorta kutusu

Honda Odyssey RL5 (2011-2017) - sigorta kutusu

Numara Amper [A] Açıklama
1 30 Ses amplifikatörü
2 20 Sağ arka cam rölesi, sağ arka cam anahtarı
3 10 Motor destek kontrol ünitesi (aktif motor destek kontrol rölesi (ACM))
4 –  –
5 20 Koltuk ısıtma kontrol ünitesi (koltuk ısıtma rölesi)
6 –  –
7 20 Yolcu ön koltuk kaydırma motoru (yolcu ön koltuk ayar anahtarı)
8 20 Yolcu ön koltuk eğim motoru (yolcu ön koltuk ayar anahtarı)
9 –  –
10 –  –
11 –  –
12 –  –
13 20 Sağ kayar kapı kontrol ünitesi
14 15 Bagajda aksesuar güç prizi (bagajda aksesuar güç prizi rölesi)
15 15 Ön alt aksesuar güç prizi (ön konsol güç prizi rölesi)
16 –  –
17 –  –
18 20 Yolcu ön cam anahtarı
19 10 Ekstra güvenlik sistemi kontrol ünitesi (SRS)
20 7,5 Aktif motor destek kontrol rölesi (ACM), motor destek kontrol ünitesi, sağ kayar kapı kontrol ünitesi, koltuk ısıtma kontrol ünitesi
Reklam
21 7,5 Far yönlendirme kontrol ünitesi (HID ile)
22 –  –
23 7,5 Yolcu ön hava yastığı devre dışı bırakma göstergesi, yolcu algılama sistemi modülü (ODS), ekstra güvenlik sistemi modülü (SRS), sigorta (kabin sigorta kutusu n. 1): n. 24
24 –  –
25 7,5 Aydınlatma: A/T vites konumu göstergesi aydınlatması, ses modülü, ses modülü, BSI OFF anahtar lambası, iklimlendirme modülü, buzdolabı anahtar lambası, sürücü ayak alanı lambası, yolcu arka kapı anahtar lambası, torpido lambası, tehlike uyarı anahtarı lambası, HVAC kontrol ünitesi, HomeLink ünitesi, iç aydınlatma anahtarı, sol B sütunu kayar kapı güç anahtarı, park sensörü ve geri vites lambası anahtarı lambası, yolcu ayak alanı lambası, kayar kapı güç anahtarı lambası, arka iklimlendirme kontrol paneli, arka kontrol ve ekran, yardımcı prizin grubu Res, sağ B sütunu kayar kapı güç anahtarı, direksiyon üzerindeki anahtar lambaları, VSA OFF anahtar lambası
26 –  –
27 15 Ön üst aksesuar güç prizi (ön üst aksesuar güç prizi rölesi)
28 –  –
Röle
R1 Koltuk ısıtıcı
R2 Sağ arka cam
R3 Aktif motor destek kontrolü (ACM)
R4 Bagajda aksesuar güç prizi
R5 Ön alt aksesuar güç prizi
R6 Ön üst aksesuar güç prizi

Kabin röle kutusu

Honda Odyssey RL5 (2011-2017) - sigorta kutusu

Numara Röle
R1 İç aydınlatma kapalı
R2 Ön fan motoru

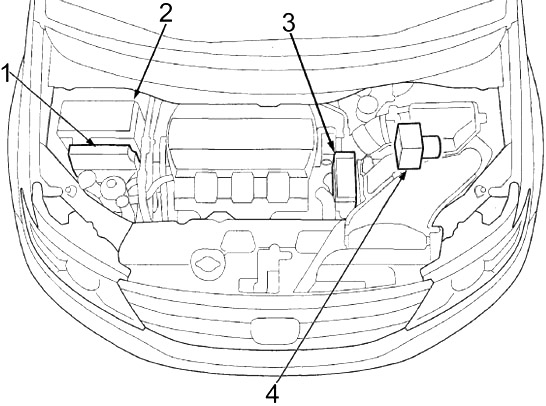

Motor bölmesi

Honda Odyssey RL5 (2011-2017) - sigorta kutusu

  1. P güç aktarma sistemi kontrol modülü (PCM)
  2. Sigorta kutusu n. 1
  3. Sigorta kutusu n. 2
  4. Modülatör VSA kontrol ünitesi

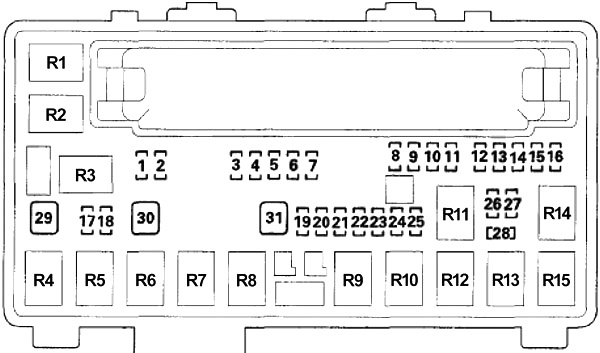

Sigorta kutusu 1

Yolcu tarafında, ön cam su tankının yakınında yer almaktadır. Kapağı açmak için sekmeleri basın.

Honda Odyssey RL5 (2011-2017) - sigorta kutusu

Numara Amper [A] Açıklama
1 –  –
2 –  –
3 15 Alternatör, yakıt buharı tankı tahliye valfi (EVAP), PCM (VBSOL)
4 15 Arka cam yıkayıcı motoru, ana silecek rölesi, ön cam yıkayıcı motoru, ön/arka cam yıkayıcı motoru (ön cam yıkayıcı motoru rölesi veya arka cam yıkayıcı motoru rölesi)
5 7,5 Güç aktarma sistemi kontrol modülü – PCM (VBSOL2)
6 7,5 Röle kontrol modülü (IG1 ECU FR)
7 –  –
8 15 PGM-FI yardımcı rölesi, hava-yakıt oranı sensörü (A/F), ısıtılmış ön ikinci sensör (HO2S), hava-yakıt oranı sensörü (A/F), ısıtılmış arka ikinci sensör (HO2S)
9 15 Gaz kelebeği kontrol sistemi elektroniği kontrol rölesi (ETCS), güç aktarma sistemi kontrol modülü – PCM (IG1 ETCS)
10 15 Ana PGM-FI rölesi n. 1, ana PGM-FI rölesi n. 2, güç aktarma sistemi kontrol ünitesi – PCM (IGP), krank mili konum sensörü (CKP), eksantrik mili konum sensörü (CMP), gaz kelebeği kontrol sistemi elektroniği kontrol rölesi (ETCS), enjektörler, kütle hava akış sensörü (MAF), sigorta (motor sigorta kutusu n. 1): n. 28
11 15 Ateşleme bobini rölesi, ateşleme bobinleri
Reklam
12 –  –
13 7,5 Güç aktarma sistemi kontrol modülü – PCM (VBUM)
14 –  –
15 20 Aktif gürültü azaltma (ANC), ses ekranı kontrol modülü, ses navigasyon ünitesi, ses modülü, HandsFreeLink kontrol modülü, navigasyon ekranı
16 10 Ses ekranı, iklimlendirme kontrol modülü, veri arayüzü konektörü (DLC), entegre çoklu kontrol ünitesi (MICU), HFL-ANC ön mikrofonu, gösterge kontrol modülü, HomeLink ünitesi, anahtarsız immobilizer kontrol ünitesi, sol kayar kapı kontrol ünitesi, ayna kontrol ünitesi, elektrikli koltuk kontrol ünitesi, elektrikli arka kapı kontrol ünitesi, ana pencere anahtarı, arka kontrol ve ekran, arka MICU, röle kontrol modülü, sağ kayar kapı kontrol ünitesi
17 7,5 Klima kompresörünün bağlanma rölesi (klima kompresörünün bağlanma rölesi)
18 20 Sis farı rölesi, sol/sağ sis farı
19 –  –
20 10 Sağ far lambası, röle kontrol modülü
21 –  –
22 10 Arka lambalar rölesi, sol ön konum lambası/lamba, sol arka iç lambası, sol arka plaka lambası, sol arka yan lambası/lamba, sağ ön konum lambası/lamba, sağ arka iç lambası, sağ arka plaka lambası, sağ arka lambası, sigortalar (yolcu) motor bölmesi sigorta kutusu n. 2): n. 25
23 –  –
24 10 Sol far lambası, röle kontrol modülü
25 –  –
26 15 Sağ far (düşük ışık) veya sağ HID ünitesi
27 15 Sol far (düşük ışık) veya sol HID ünitesi
28 7,5 PGM-FI alt rölesi, radyatör fanı rölesi (diyot A/C)
29 30 Klima kondansatör fanı motoru (radyatör fanı rölesi, fan kontrol rölesi), radyatör fanı motoru (radyatör fanı rölesi)
30 30 Klima kondansatör fanı motoru (klima kondansatör fanı rölesi)
31 30 Ön cam sileceklerinin yüksek/düşük hız rölesi (ana silecek rölesi), ön cam silecek motoru (ana silecek rölesi, ön cam silecek motoru rölesi ve yüksek/düşük hız silecek rölesi), ön cam silecek motoru (ana silecek rölesi)
Röle
R1 Arka cam buharlaştırıcı
R2 Klima kompresörü
R3 Ateşleme bobini
R4 Radyatör fanı
R5 Gaz kelebeği kontrol sistemi elektroniği (ETCS)
R6 Klima kondansatör fanı
R7 Ana silecek
Reklam
R8 Sis farları
R9 PGM-FI Alt
R10 PGM-FI Ana n. 1
R11 Düşük far
R12 Fan kontrolü
R13 Kornalar
R14 Arka lambalar
R15 Arka fan motoru
Okumak  Honda Civic VI Sedan (EJ, EK) (1995-2001) - akü

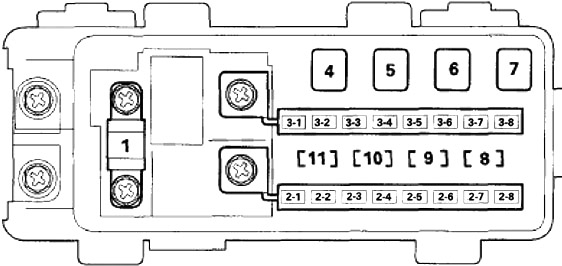

Sigorta kutusu 2

Kaputun altında ek bir sigorta kutusu, bataryanın yakınında yer almaktadır. Kapağı açmak için sekmeleri basın.

Honda Odyssey RL5 (2011-2017) - sigorta kutusu

Numara Amper [A] Açıklama
1 125 Alternatör, batarya, güç kaynağı
2-1 60 Sigortalar (motor sigorta kutusu n. 1): n. 17, 18, 29, 30
2-2 50 Sigortalar (kabin sigorta kutusu n. 2): n. 12, 13, 14, 15, 26, 27, 28
2-3 30 Arka fan motoru (arka fan motoru rölesi)
60 HondaVAC
2-4 30 Sigorta (motor sigorta kutusu n. 2): n. 11, sigortalar (motor sigorta kutusu n. 1): n. 8, 9, 10, 11, 12, 13, 14, 15, 16
2-5 40 Modülatör VSA kontrol ünitesi
2-6 30 Sigortalar (motor sigorta kutusu n. 1): n. 9, 10
2-7 30 Modülatör VSA kontrol ünitesi
2-8 30 Sigortalar (motor sigorta kutusu n. 1): n. 8
3-1 50 Sigortalar (kabin sigorta kutusu n. 2): n. 6, 7, 8, 9, 20, 33
3-2 50 Ateşleme anahtarı, marş motoru (marş motoru rölesi n. 1 ve marş motoru rölesi n. 2), sigorta (kabin sigorta kutusu n. 2): n. 25
3-3 60 Sigortalar (bagaj sigorta kutusu): n. 1, 8, 14, 15, 16
3-4 50 Sigortalar (kabin sigorta kutusu n. 2): sigorta/rolo n. 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 18
3-5 50 Sigortalar (kabin sigorta kutusu n. 1): n. 15, 16, 17, 18, 19, 29, 30, 31, 32
3-6 60 Far düşük voltaj rölesi, sigortalar (motor sigorta kutusu n. 1): n. 19, 20, 21, 22, 23, 24, 25, 26, 27, 31
3-7 40 Ön fan motoru (ön fan motoru rölesi)
3-8 40 Sağ kayar kapı kontrol ünitesi
4 –  –
5 40  –
6 40 Arka cam buharlaştırıcı (arka cam buharlaştırıcı rölesi)
7 –  –
8 7,5 Batarya sensörü
9 20 Fren pedalının konum anahtarı, dur lambaları, entegre çoklu kontrol ünitesi (MICU), yüksek dur lambası, kornalar
Röle, kornalar
10 15 Uyarı anahtarı, entegre çoklu kontrol ünitesi (MICU)
11_ 7,5 İç aydınlatma kapalı rölesi, bagaj aydınlatması, sürücü kapısının iç aydınlatması, sürücü makyaj aynası aydınlatması, ön harita aydınlatması, ön yolcu kapısının iç aydınlatması, ateşleme anahtarı aydınlatması, iç aydınlatma kapalı rölesi, arka sol harita aydınlatması (2.), arka sol harita aydınlatması (3.), yolcu makyaj aynası aydınlatması, arka kapının iç aydınlatması, arka sağ harita aydınlatması (2.), arka sağ harita aydınlatması (3.)

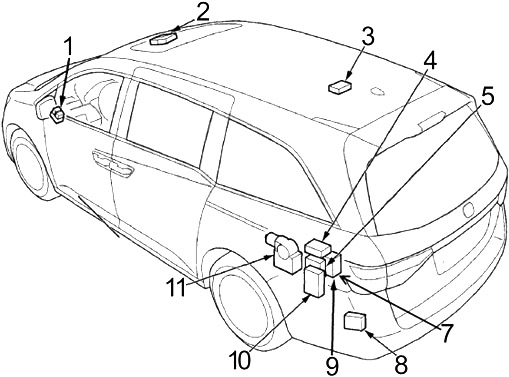

Bagaj sigorta kutusu

Honda Odyssey RL5 (2011-2017) - sigorta kutusu

  1. Röle kutusu
  2. Açılır tavan kontrol/motor ünitesi
  3. Elektrik pusulası
  4. Kör nokta bilgi kontrol ünitesi (BSI)
  5. Klima invertör ünitesi
  6. –
  7. Sigorta kutusu
  8. Sol kör nokta radar ünitesi (BSI)
  9. Arka MICU
  10. Elektrikli arka kapı kontrol ünitesi
  11. Sol kayar kapı kontrol ünitesi
Okumak  Honda Civic VI Fastback (MA, MB) (1995-2001) - akü

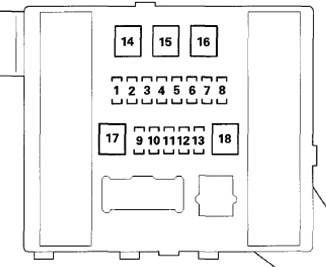

Arka sigorta kutusu, yük alanının sol tarafında yer almaktadır. Kapağı açmak için düz bir tornavida ile kapağın kenarını kaldırarak çıkarın.

Honda Odyssey RL5 (2011-2017) - sigorta kutusu

Numara Amper [A] Açıklama
1 20 Elektrikli arka kapı kontrol ünitesi
2 –  –
3 –  –
4 10 Arka kapı açma aktüatörü, arka kapı açma aktüatörü rölesi
5 7,5 Sol kayar kapı kilidi aktüatörü, sol kayar kapı kilidi aktüatörü, kapı kilidi güç rölesi (LOCK), güç
Kapı kilidi rölesi (SBL)
6 –  –
7 –  –
8 –  –
9 –  –
10 –  –
11 –  –
12 10 Arka cam yıkayıcı motoru, arka cam yıkayıcı motoru rölesi
13 7,5 Kör nokta bilgi kontrol ünitesi (BSI), sol kayar kapı kontrol ünitesi, elektrikli arka kapı kontrol ünitesi, entegre çoklu kontrol ünitesi (MICU)
14 40 Elektrikli arka kapı kontrol ünitesi
15 30 Klima invertör ünitesi
16 –  –
17 –  –
18 –  –
