Toyota Hilux AN120 ve AN130 (2015-2021) – sigorta kutusu

Demir Emre

Bu makalede Toyota Hilux AN120 / AN130 (2015–2021) sigorta kutusu diyagramlarını bulacaksınız, aracın içinde, hem kabin hem de motor bölmesinde sigorta panellerinin nerede olduğunu öğreneceksiniz ve her sigorta ve röle için atama ve düzen hakkında ayrıntılı bilgi alacaksınız.

Toyota Hilux (2015-2018) – sigorta şeması

Üretim yılı: 2015, 2016, 2017, 2018.

Toyota Hilux (2015-2018) içindeki sigara çakmağı sigortası kabin içindeki sigorta kutusunda 21 numaralı sigortadır.

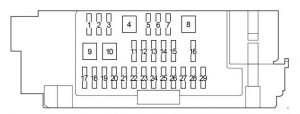

Kabin sigorta kutusu

Toyota Hilux – sigorta kutusu şeması – kabin
Sigorta Amper Döngü
1 KAPI NO.2 25 Pencere beslemesi
2 KAPI R/L 25 Pencere beslemesi
3 KAPI R/R 25 Pencere beslemesi
4 KAPI NO.1 30 Pencere beslemesi
Reklam
5 ETCS 10 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:

Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi.
EFI-MAIN NO.1 25 1GD-FTV, 2GD-FTV:

ABS, klima;

Yardımcı kontrol sistemi iniş;

Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi;

Yokuş kalkış yardımı;

TRC;

VSC.
6 EFI-MAIN NO.1 25 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:

ABS;

Klima;

İniş yardım sistemi;

Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi;

Yokuş kalkış yardımı;

TRC;

VSC.
EFI-MAIN NO.2 25 1GD-FTV, 2GD-FTV:

Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi.
7 DÖNÜŞ & HAZ 10 Yön göstergeleri ve uyarı ışığı;

Birleşik kilometre sayacı;

Kapı kilidi kontrolü;

Erişim ve başlatma sistemi;

İmmobilizasyon sistemi;

Başlatma;

Direksiyon sistemi kilidi;

Hırsızlığa karşı güvenlik;

Kablosuz kilit kontrolü.
8 AM2 NO.2 30 Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi;

Erişim ve başlatma sistemi;

İmmobilizasyon, başlatma;

Direksiyon kilidi;

Kablosuz kilit kontrolü.
9 HTR 40 Klima;

Şarj.
10 AM1 40 Erişim ve başlatma sistemi;

İmmobilizasyon;

Başlatma;

Direksiyon kilidi;

Kablosuz kilit kontrolü.
11 KUYRUK 10 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:

Arka ışık;

Aydınlatma;

Aydınlatma otomatik kontrolü;

Şarj;

Erişim ve başlatma sistemi;

Ön sis farı;

İmmobilizasyon sistemi;

Anahtar hatırlatıcısı;

Işık hatırlatıcısı;

Arka sis farı;

Başlatma;

Direksiyon kilidi;

Kablosuz kilit kontrolü.
ECU-ALT NO.2 10 1GD-FTV, 2GD-FTV:

Kapı kilidi kontrolü;

Elektrikli pencere;

Hırsızlığa karşı güvenlik.
12 SİS FR / DRL 10 Ön sis farı;

Far;

Aydınlatma;

Arka ışık.
13 ECU-ALT NO.2 10 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:

Kapı kilidi kontrolü;

Elektrikli pencere;

Hırsızlığa karşı güvenlik.
KUYRUK 10 1GD-FTV, 2GD-FTV:

Arka ışık;

Aydınlatma;

Aydınlatma otomatik kontrolü;

Şarj;

Erişim ve başlatma sistemi;

Ön sis farı;

İmmobilizasyon sistemi;

Anahtar hatırlatıcısı;

Işık hatırlatıcısı;

Arka sis farı;

Başlatma;

Direksiyon kilidi;

Kablosuz kilit kontrolü.
14 OBD 10 Yerleşik tanı sistemi
15 EFI NO.1 10 ABS;

Klima;

İniş yardımı;

Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi;

Yokuş kalkış yardımı;

Stop & Start sistemi;

TRC;

VSC.
16 IG2 NO.1 5 Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi.
17 MİKROFON 5 Birleşik kilometre sayacı;

4WD;

ABS;

Klima (otomatik);

Ses sistemi;

Şarj;

Kapı kilidi kontrolü;

İniş yardımı kontrolü;

Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi;

Erişim ve başlatma sistemi;

Far;

Ön far seviyesinin otomatik kontrolü;

Far temizleme;

Yokuş kalkış yardımı;

Aydınlatma;

İmmobilizasyon;

İç aydınlatma;

Anahtar hatırlatıcısı;

Şerit terk uyarısı;

Işık hatırlatıcısı;

Navigasyon sistemi;

Çarpışma önleme sistemi;

Arka görüş izleme sistemi;

Koltuk emniyet kemeri uyarısı;

SRS;

Başlatma;

Direksiyon kilidi;

Stop & Start sistemi;

Arka ışık;

Telematik sistemi;

Hırsızlık önleyici sistem;

Lastik basıncı uyarı sistemi;

TRC;

Yön göstergeleri ve uyarı ışığı;

VSC;

Kablosuz kilit kontrolü.
18 A/BAG 5 SRS hava yastığı sistemi
19 IG2 NO.3 5 Şarj;

Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi;

İmmobilizasyon;

Çoklu iletişim sistemi;

Telematik sistemi.
20 SFT LOCK-ACC 10 Vites kilidi
Reklam
21 P/OUTLET NO.1 15 Güç prizi
22 IG2 NO.2 5 Erişim ve başlatma sistemi;

İmmobilizasyon;

Başlatma;

Direksiyon kilidi;

Kablosuz kilit kontrolü.
23 SİLAH 25 Ön silecek ve cam yıkayıcı
24 IG1 NO.1 10 Ses sistemi;

Geri vites ışığı;

Şarj;

Birleşik kilometre sayacı;

Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi;

Şerit terk uyarısı;

Navigasyon sistemi;

Arka görüş izleme sistemi.
25 – – –
26 IG1 NO.3 10 ABS;

İniş yardımı;

Yokuş kalkış yardımı;

Stop & Start sistemi;

TRC;

VSC.
27 IG1 NO.4 10 Klima;

Ses sistemi;

Aydınlatma otomatik kontrolü;

Şarj;

Birleşik kilometre sayacı;

Kapı kilidi kontrolü;

Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi;

Erişim ve başlatma sistemi;

Ön sis farı;

Far;

Ön far seviyesinin otomatik kontrolü;

Far temizleme;

Aydınlatma;

İmmobilizasyon;

İç aydınlatma;

Ayna ısıtıcı;

Çoklu iletişim sistemi;

Navigasyon sistemi;

Güç prizi;

Elektrikli pencere;

Arka sis farı;

Arka cam buharı giderici;

Emniyet kemeri uyarısı;

SRS;

Başlatma;

Direksiyon kilidi;

Stop & Start sistemi;

Arka ışık;

Hırsızlık önleyici cihaz;

Lastik basıncı uyarı sistemi;

Kablosuz kilit kontrolü.
28 YIKAYICI 15 Ön silecek ve cam yıkayıcı
29 IG1 NO.2 10 Şarj;

Vites kilidi.
Okumak  Toyota Urban Cruiser (2008-2015) – sigorta kutusu

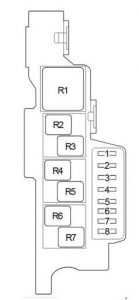

Kabin röle alanı no. 1

Toyota Hilux – sigorta kutusu şeması – kabin (kutusu 1)
  Sigorta Amp [A] Açıklama
1 DCU NO.1 25 Üre pompası kontrol ECU’su
2 DCU NO.2 20 Üre pompası kontrol ECU’su
3 NOX PM 20 Azot oksit sensörü
4 DCU-B 7,5 Üre pompası kontrol ECU’su
5 DEF-S 10 Ayna ısıtıcı;

Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi.
Reklam
6 SİS RR 10 Arka sis farı
7 ERİTİCİ 15 Ön cam sileceği ısıtma
8 DEF 25 Arka cam ısıtıcı;

Ayna ısıtıcı;

Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi.

Röle

Röle Açıklama
R1 Üre pompası (DCU-MAIN)
R2 Azot oksit sensörü (NOX PM)
R3 Ön cam sileceği ısıtma (ERİTİCİ)
R4 Arka sis farı (SİS RR)
R5 –
R6 İnverter (INV)
R7 Arka cam ısıtıcı;

Ayna ısıtıcı (DEF).

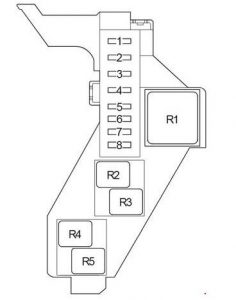

Kabin röle alanı no. 2

Toyota Hilux – sigorta kutusu şeması – kabin (kutusu 2)
Sigorta Amp [A] Açıklama
1 ACC 5 4WD;

ABS;

Klima;

Ses sistemi;

Şarj;

Saat;

Birleşik kilometre sayacı;

Kapı kilidi kontrolü;

İniş yardımı kontrolü;

Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi;

Erişim ve başlatma sistemi;

Far;

Ön far seviyesinin otomatik kontrolü;

Far temizleme;

Yokuş kalkış yardımı;

Aydınlatma;

İmmobilizasyon;

İç aydınlatma;

Anahtar hatırlatıcısı;

Şerit terk uyarısı;

Işık hatırlatıcısı;

Navigasyon sistemi;

Çarpışma önleme sistemi;

Arka görüş izleme sistemi;

Koltuk emniyet kemeri uyarısı;

SRS;

Başlatma;

Direksiyon kilidi;

Stop & Start sistemi;

Arka ışık;

Telematik sistemi;

Hırsızlık önleyici sistem;

Lastik basıncı uyarı sistemi;

TRC;

Yön göstergeleri ve uyarı ışığı;

VSC;

Kablosuz kilit kontrolü.
2 A / C 10 Klima (manuel)
3 ECU-IG2/
C/OPN NO.2		 10 Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi.
4 STA / SİLAH-S 7,5 Başlatma;

Multisport enjeksiyon sistemi;

Sıralı çoklu enjeksiyon sistemi
5 – – –
6 4WD-IG 20 4WD
7 S / HTR 15 2017 öncesi:

Koltuk ısıtıcı
S / HTR / S / VENT 15 2017 sonrası:

Koltuk ısıtıcı
8 IG1 NO.5 10 Klima;

Şerit terk uyarısı;

Çarpışma önleme sistemi.
Okumak  Toyota Land Cruiser 200 (2007-2017) – sigorta kutusu

Röle

Röle Açıklama
Reklam
R1 Isıtıcı (HTR)
R2 Ateşleme (IG1 no. 2)
R3 Ateşleme (IG2)
R4 LHD:

Isıtmalı direksiyon (STRG HTR)
R5 Klima (A / C COMP)

Röle kutusu no. 3

Şeması

LHD

Röle 3 — LHD

RHD

Görev

R1 Yardımcı ısıtıcı (PTC HTR NO.1)
R2 Yardımcı ısıtıcı (PTC HTR NO.3)
R3 Yardımcı ısıtıcı (PTC HTR NO.2)
R4 Sıvı ısıtıcı (VİSKOZİTE)
R5 –
R6 Merkezi kilit (D/L NO.1)
R7 Merkezi kilit (D/L NO.2)
R8 RHD: Merkezi kilit (D / L NO.2)
R9 RHD: –

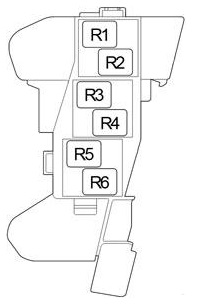

Röle kutusu no. 4

Şeması

Röle şeması 4

Görev

R1 Gündüz farları (DRL)
R2 Hırsızlık önleyici sistem (S-HORN)
R3 Ön sis farı (SİS FR)
R4 Yan ışık (KUYRUK)
R5 İç aydınlatma (DOME CUT)
R6 Ateşleme (IG1 NO.1)

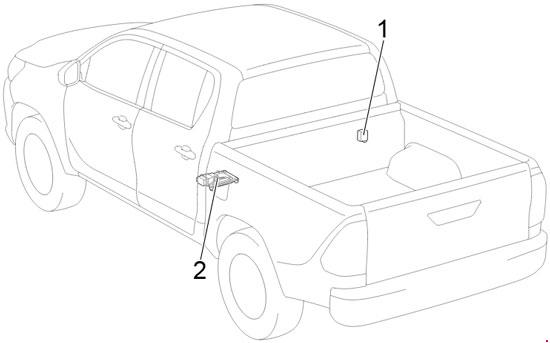

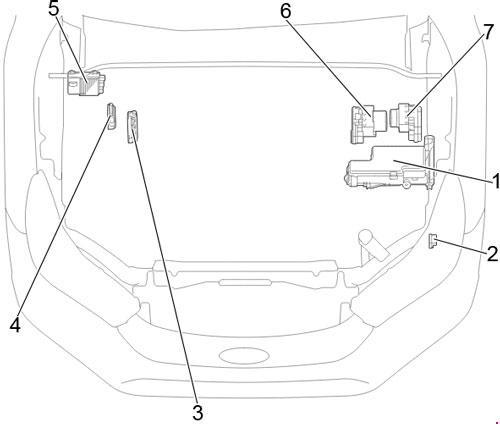

Ek unsurlar

Şeması

ek unsurlar

Açıklama

  1. Lastik basıncı izleme sistemi alıcısı (tek kabinli modellerde arka camın üstünde bulunur)
  2. Transfer pompası kontrol ünitesi
