Infiniti FX35 S51 (2008-2013) – sigorta kutusu
Bu makalede, Infiniti FX35 S51 (2008–2013) sigorta kutusunun diyagramlarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi edinecek ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).
Infiniti FX35 S51 (2006-2013) – sigorta şeması

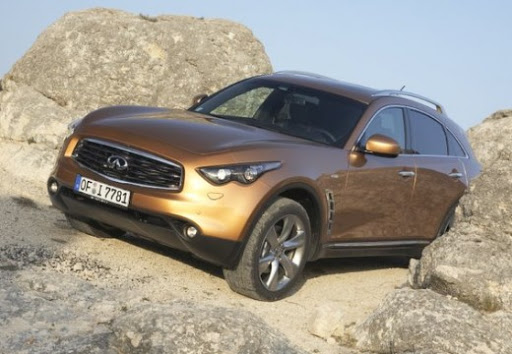

Infiniti FX35 S51 modeli 2006 yılında yaratılmıştır. Araç, Infiniti EX ve Nissan Maxima bileşenleri temel alınarak üretilmiştir. Infiniti, bunun yüksek sınıf bir SUV ve spor otomobil kombinasyonu olmasını sağlamıştır. FX’in halefidir, 2013 yılında piyasaya sürülen Infiniti QX70’tir.
Üretim yılı: 2006, 2007, 2008, 2009, 2009, 2010, 2011, 2012, 2013.
Infiniti FX35 S51 (2006-2013) için sigara içme sigortası (güç prizi) sigorta kutusunda 20 numaralı sigortadır.
Gösterge paneli sigorta paneli (J / B)
| Numara | [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Yolcu algılama sistemi kontrol ünitesi Hava yastığı tanı sensörü |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Sağ ön far montajı Sol ön far montajı İyonlaştırıcı iklim kontrolü tarafından kontrol edilen Koltuk rölesi Birleştirilmiş ölçüm ve klima amplifikatörü. Düşük lastik basıncı uyarı kontrol ünitesi CAN Geçidi AV kontrol ünitesi Dış duman / koku sensörü Otomatik karartma iç dikiz aynası ICC rölesi ASCD fren anahtarı Fren anahtarı Anahtar dur ışığı AFS kontrol ünitesi Veri bağlantı konektörü Uyarı sistemleri Anahtar şerit dışı uyarısı, bip sesi Kamera modülütrafik şeridiAdaptör grubu. KompresörRöleısıtmalı koltuk Isıtmalı koltuk anahtarı (sürücü tarafı)Isıtmalı koltuk anahtarı (yolcu tarafı) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Yedek far rölesi montajı Kontrol ünitesinin etrafındaki görünüm Sonar kontrol ünitesi |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Aksesuar rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Anahtar / priz Saat Veri bağlantı konektörü Yağmur sensörü Akıllı anahtar uyarı Bip sesi Otomatik karartma iç dikiz aynası |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Gövde kontrol modülü dur ışığı anahtarı röle fren ICC (BCM) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Bose (ses sistemi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Anahtar soketinde butonlu ateşleme anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Gövde kontrol modülü (BCM) Otomatik konum ayarlayıcı Kontrol ünitesi Kontrol ünitesi genel aydınlatma Hafıza anahtarı koltuk Kontrol ünitesi sürücü koltuğu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Birleşik sayaç Birleştirilmiş ölçüm ve klima amplifikatörü. AWD kontrol ünitesi CAN Geçidi Çarpışma öncesi emniyet kemeri kontrol ünitesi (sürücü/yolcu tarafı) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | Yedek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | Yedek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Dış aynalar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Arka cam nem alma | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Arka cam nem alma | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | E-SUS kontrol ünitesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Ön güç prizi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Yan aynanın uzaktan kontrol anahtarı Birleştirilmiş ölçüm ve klima amplifikatörü. Çok işlevli anahtar Genel aydınlatma kontrol ünitesi Kontrol ünitesi AV Monitör kontrol ünitesi Adaptör Tel. Uydu alıcısı |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Konsol güç prizi Arka güç prizi |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Fan motoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Fan motoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | – | Yedek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | – | Yedek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Ateşleme rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Arka cam nem alma rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Aksesuar rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Fan rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motor bölmesindeki sigorta kutusu (IPDM E / R)
| Numara | [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Yakıt pompası rölesi Yakıt pompası kontrol modülü Seviye sensörü grubu Yakıt pompası Motor kontrol modülü (ECM) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Soğutma fanı rölesi 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Şanzıman kontrol modülünün kar yağışı modu anahtarı (TCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Yakıt enjektörü No. 1 Enjektör No. 2 Enjektör No. 3 Enjektör No. 4 Enjektör No. 5 Enjektör No. 6 Enjektör No. 7 (VK motoru) Enjektör No. 8 (VK motoru) Motor kontrol modülü (ECM) Gövde kontrol modülü (BCM) Genel aydınlatma kontrol ünitesi |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | ICC sensörü Entegre grup Gaz pedalı aktüatörü Aktüatör ABS ve elektrik ünitesi (kontrol ünitesi) Direksiyon açısı sensörü 1 Direksiyon açısı sensörü 1 Yan sensör G AWD kontrol ünitesi Direksiyon yardım kontrol ünitesi RAS kontrol ünitesi ICC uyarı Gong amplifikatörü frenler Kontrol ünitesi |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Isıtılmış oksijen sensörü 2 (Banka 2) Isıtılmış oksijen sensörü 2 (Banka 1) Hava-yakıt oranı (A / F) Sensör 1 (Banka 1) Hava-yakıt oranı (A / F) Sensör 1 (Banka 2) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Komple anahtar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Klima rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | ECM rölesi Motor kontrol modülü (ECM) Kondansatör Distribütör kontrol elektromanyetik valf Emme valfi Distribütör kontrol elektromanyetik valf (satır 1) Emme valf kontrol elektromanyetik valfi (satır 2) Banka 1 egzoz valfi kontrol elektromanyetik valfi Egzoz valfi kontrol elektromanyetik valfi (Banka 2) EVAP tankı havalandırma kontrol valfi Ateşleme bobini No. 1 (güç transistörü ile) Ateşleme bobini No. 2 (güç transistörü ile) Ateşleme bobini No. 3 (güç transistörü ile) Ateşleme bobini No. 4 (güç transistörü ile) Ateşleme bobini No. 5 (güç transistörü ile) Ateşleme bobini No. 6 (güç transistörü ile) Ateşleme bobini No. 7 (güç transistörü ile; VK motoru) Ateşleme bobini No. 8 (güç transistörü ile; VK motoru) EVAP tankı havalandırma hacmi kontrol elektromanyetik valfi Kütle hava akış sensörü (satır 2) Kütle hava akış sensörü (satır 1) VVEL kontrol modülü |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Ateşleme kontrol motoru rölesi Motor kontrol modülü (ECM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Sol ön far montajı (arka far) Sağ ön far montajı (arka far) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Sol arka far montajı Sağ arka far montajı Plaka ışığı LH Plaka ışığı DES Eldiven kutusu ışığı Genel aydınlatma kontrol ünitesi Ön güç prizi ATT vites anahtarı AV kontrol ünitesi |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Sol ön far montajı (farlar) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Sağ ön far montajı (farlar) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Sol far (düşük ışık) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Sağ far (düşük ışık) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Ön sis farı rölesi (sol ön sis farı, sağ ön sis farı) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30 | Ön silecek rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Marş motoru kontrol rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Numara | [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 250 | Sigorta numarası alternatör motoru : C. D, E |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 100 | Sigorta numarası: O (soğutma fanı rölesi 1), S (soğutma fanı rölesi 2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 100 | Sigorta kutusu ve sigortalar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | 80 | J / B sigorta kutusu (sigorta numaraları: 5, 6, 7, 8, 9, 10, 11) Ek güç kaynağı için ateşleme güç kaynağı için |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | 100 | IPDM E / R (sigorta numarası: 10, 11) ateşleme güç kaynağı için |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 60 | IPDM E / R (sigorta numarası: 18 (ön sis farı rölesi); yüksek far rölesi, düşük far rölesi, arka far rölesi) ateşleme güç kaynağı için |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motor bölmesindeki sigorta kutusu (E212; VK motoru)
| Numara | [A] | Açıklama |
| R | – | – |
| S | 50 | Soğutma fanı rölesi 2 |
| Röle | ||
| R1 | Soğutma fanı rölesi 2 | |
Motor bölmesindeki sigorta kutusu (E213)
| Numara | [A] | Açıklama |
| 61 | 15 | Gaz pedalı aktüatörü |
| 62 | 15 | İklim kontrollü koltuk rölesi |
| 63 | 10 | İklim kontrollü koltuk rölesi Isıtmalı koltuk rölesi |
| Q | 30 | Arka kapı otomatik kontrol ünitesi |
| Röle | ||
| R6 | Klima rölesi 2 | |
| R8 | ICC fren tutma rölesi | |
