Infiniti FX45 (2003-2008) – sigorta kutusu ve röle

Demir Emre

Bu makalede, Infiniti FX45 (2003–2008) sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin yerini öğrenecek ve her sigortanın atamasını (sigorta düzeni) öğreneceksiniz.

Sigorta ve Röle Şeması – Infiniti FX45

Üretim yılları ile ilgili:

2003, 2004, 2005, 2006, 2007, 2008.

Kabin

Infiniti FX35 (2003-2008) - sigorta şeması

  1. Gövde kontrol modülü (BCM)
  2. Sigorta kutusu
  3. Akıllı anahtar ünitesi
  4. Direksiyon kilidi ünitesi
  5. NATS anten amplifikatörü
  6. Şerit dışı uyarı kamerası (LDW)
  7. Düşük lastik basıncı uyarı kontrol ünitesi
  8. TEL adaptörü
  9. Ekran
  10. Birleşik kilometre sayacı ve klima amplifikatörü
  11. Akıllı hız sabitleyici kontrol ünitesi (ICC)
  12. Motor kontrol modülü (ECM)
  13. AWD kontrol ünitesi
  14. Çekiş pozisyonlayıcı otomatik kontrol ünitesi
  15. NAVI kontrol ünitesi
  16. Hava yastığı tanı sensör ünitesi
  17. Geri görüş kamerası kontrol ünitesi
  18. Sürücü koltuğu kontrol ünitesi

Infiniti FX35 (2003-2008) - sigorta şeması

  1. BOSE ses amplifikatörü
  2. Arka kapı kilit kontrol ünitesi
  3. Arka kombinasyon lambası kontrol ünitesi
  4. 2003-2005: Yedek lamba rölesi


Kabin Sigorta Kutusu

Sigorta paneli, sürücü tarafında ayak panelinin arkasında alt kısımda yer almaktadır.

Infiniti FX35 (2003-2008) - sigorta şeması

Infiniti FX35 (2003-2008) - sigorta şeması

Numara Amper [A] Açıklama
1 15 Gövde kontrol modülü (BCM), motor kontrol modülü (ECM), yakıt enjektörleri
2 15 Bagaj alanı güç kaynağı
3 15 Arka güç kaynağı
4 15 Ön güç kaynağı №2
Reklam
5 –  –
6 10 Ses, kontrol ünitesi ekranı, uydu radyo alıcısı, birleşik kilometre sayacı ve klima amplifikatörü, klima ve AV anahtarı, anten amplifikatörü, gövde kontrol modülü (BCM), geri görüş kamerası kontrol ünitesi, NAVI kontrol ünitesi, DVD oynatıcı, TEL adaptörü, akıllı anahtar ünitesi, dış anahtar anteni, birleşik kilometre sayacı
7 15 Ön güç kaynağı №1
8 15 Isıtmalı ayna
9 10 Birleşik kilometre sayacı, otomatik çekiş pozisyonlayıcı kontrol ünitesi
10 15 Fan motoru, birleşik kilometre sayacı ve klima amplifikatörü
11 15 Fan motoru, birleşik kilometre sayacı ve klima amplifikatörü
12 10 Akıllı hız sabitleyici (ICC), ICC sensörü, ICC fren anahtarı, ICC fren durdurma rölesi, motor kontrol modülü, birleşik kilometre sayacı ve klima amplifikatörü, dur işaretleri anahtarı, elektromanyetik vites kilidi, ECV (klima kompresörü) elektromanyetik valfi, kontrol ünitesi ekranı, NAVI kontrol ünitesi, TEL adaptörü, akıllı anahtar modülü, direksiyon açısı sensörü, kar modu anahtarı, şerit dışı uyarı anahtarı (LDW), LDW kamera ünitesi, LDW gong, otomatik karartmalı geri görüş aynası (pusula), ASCD fren anahtarı, arka cam buğu giderici rölesi, AWD kontrol ünitesi
13 10 Hava yastığı tanı sensör ünitesi, yolcu sınıflandırma sistemi kontrol ünitesi
14 10 Birleşik kilometre sayacı
15 10 Isıtmalı koltuk anahtarı
16 10 2003-2005: Oksijen sensörleri, hava-yakıt oranı sensörleri
17 20 BOSE ses amplifikatörü
18 15 Arka kapı kilit kontrol ünitesi
19 10 Birleşik kilometre sayacı, birleşik kilometre sayacı ve klima amplifikatörü, veri arayüzü, geri görüş kamerası kontrol ünitesi, güvenlik lambası, saat
20 10 Dur işaretleri anahtarı, akıllı hız sabitleyici (ICC), ICC fren durdurma rölesi, ABS, birleşik kilometre sayacı ve klima amplifikatörü, arka kombinasyon lambası kontrol ünitesi
21 10 AWD kontrol ünitesi
22 15 Gövde kontrol modülü (BCM), anahtar anahtarı, anahtar ve ateşleme düğmesi anahtarı, NATS anten amplifikatörü, otomatik çekiş pozisyonlayıcı kontrol ünitesi
Röle
R1 Fan
Reklam
R2 Aksesuar


Motor

Infiniti FX35 (2003-2008) - sigorta şeması

  1. Sigorta kutusu №2
  2. Röle kutusu №1
  3. Sigorta kutusu №1 (IPDM)
  4. Sigorta bloğu
  5. 2006-2008: Röle kutusu №2
  6. Ön silecek motoru
  7. ABS kontrol ünitesi
Okumak  Infiniti M35 (2006-2010) - sigorta ve röle kutusu

Motor Sigorta Kutusu 1

Akkunun yakınında.

Infiniti FX35 (2003-2008) - sigorta şeması

Numara Amper [A] Açıklama
71 10 Arka lamba rölesi, konum lambası, arka lamba, yan kenar lambası, IPDM işlemcisi, far açısı kontrolü, arka kombinasyon lambası kontrol ünitesi, plaka lambası, torpido gözünde lamba, kombinasyon anahtarı, mikrofon (arka aydınlatma: A/T cihazı, kar modu anahtarı, VDC KAPALI anahtarı, saat, acil durum anahtarı, ısıtmalı koltuk anahtarı, kapı aynası uzaktan kumanda anahtarı, LDW anahtarı, klima ve AV anahtarı, DVD oynatıcı, ön güç prizi)
72 10 Sağ far (düşük ışık)
73 30 Ön silecek rölesi
74 10 Sol far (düşük ışık)
75 20 Arka cam buğu giderici rölesi
76 15 Sağ far (yüksek ışık)
77 20 Motor kontrol modülü (ECM), ECM rölesi, emme valfi açma kontrol elektromanyetik valfi, hava akış sensörü, krank mili pozisyon sensörü, supap mili pozisyon sensörleri, emme valfi açma kontrol hacim elektromanyetik valfi, ateşleme bobinleri, kondansatör, emme valfi açma kontrol sensörleri (VK45DE)
78 15 IPDM işlemcisi, ön silecek buğu giderici
79 10 Klima kompresörü debriyajı
80 20 Arka cam buğu giderici rölesi, sigorta: “8”
81 15 Yakıt pompası rölesi, yakıt seviye sensörü grubu ve yakıt pompası, motor kontrol modülü (ECM)
82 10 ABS
83 10 Şanzıman kontrol modülü (TCM), geri vites lambası rölesi, ekran kontrol ünitesi, NAVI kontrol ünitesi, geri görüş kamerası kontrol ünitesi
Reklam
84 10 Kombine anahtar, ön ve arka silecek sistemi
85 10 Hava-yakıt oranı sensörleri, ısıtmalı oksijen sensörleri
86 15 Sol far (düşük ışık)
87 15 Gaz kelebeği kontrol rölesi, motor kontrol modülü (ECM)
88 15 Ön sis farı rölesi
89 10 Veri arayüzü, EVAP emici tahliye kontrol valfi, VIAS (VK45DE) elektromanyetik kontrol valfi
Röle
R1 Motor kontrol modülü
R2 Far – düşük ışık
R3 Far – yüksek ışık
R4 Marş
R5 Ateşleme
R6 Soğutma fanı (№3)
R7 Soğutma fanı (№1)
R8 Soğutma fanı (№2)
R9 Gaz kelebeği kontrol motoru
R10 Yakıt pompası
R11 Ön sis farı

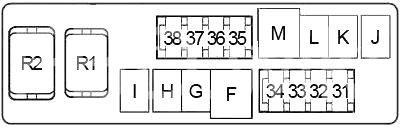

Röle Kutusu 2

Akkunun yakınında.

Okumak  Infiniti Q60 (2013-2015) - sigorta kutusu

Infiniti FX35 (2003-2008) - sigorta şeması

Numara Amper [A] Açıklama
31 30 Römork çekme lambaları
32 15 Ses, subwoofer, ekran kontrol ünitesi, klima ve AV anahtarı, NAVI kontrol ünitesi, DVD oynatıcı, TEL adaptörü
33 10 Alternatör
Reklam
34 15 Korna rölesi
35 10 Akıllı hız sabitleyici (ICC)
36 10 Gündüz farları rölesi
37 10 Şanzıman kontrol modülü (TCM)
38 10 Akıllı anahtar modülü, anahtar anahtarı ve ateşleme düğmesi anahtarı, yolcu tarafı açma rölesi, direksiyon kilidi modülü, akıllı anahtar sesli uyarı
F 40 Ateşleme anahtarı, marş rölesi
G 40 Soğutma fanı rölesi №1, soğutma fanı rölesi №3
H 40 Soğutma fanı rölesi №2
I 50 ABS
J –  –
K 30 Aksesuar rölesi №2 (Sigortalar: “2”, “3”)
L 30 ABS
M 50 Gövdeli kontrol modülü (BCM), otomatik çekiş pozisyonlayıcı kontrol ünitesi, elektrikli koltuk, cam güç kaynağı, açılır tavan, arka silecek, iç aydınlatma, sinyal lambaları, acil durum
Röle
R1 Korna
R2 Aksesuar 2



Röle Kutusu 1

Infiniti FX35 (2003-2008) - sigorta şeması

Numara Röle
R1 Gündüz lambası
R2 ICC Freni
R3 Arka cam buğu giderici



Röle Kutusu 2

Infiniti FX35 (2003-2008) - sigorta şeması

Numara Röle
R1 Yedek lamba
R2  –



Sigorta Bloku

Infiniti FX35 (2003-2008) - sigorta şeması

Numara Amper [A] Açıklama
A 120 Alternatör, Sigorta: “B”, “C”
B 100 Sigorta: “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “K”, “L”, “M”
C 80 Yüksek far rölesi (sigortalar: “72”, “74”), düşük far rölesi (sigortalar: “76”, “86”), Sigortalar: “71”, “73”, “75”, “87”, “88”
D 60 Aksesuar rölesi (Sigortalar: “4”, “6”, “7”), Fan rölesi (Sigortalar: “10”, “11”), Sigortalar: “17”, “18”, “19”, “20”, “21”, “22”
E 80 Ateşleme rölesi (klima rölesi, ön silecek rölesi, üst silecek rölesi, Sigortalar: “81”, “82”, “83”, “84”, “85”, “89”), Sigortalar: “77”, “78”, “79”, “80”
Okumak  Infiniti QX4 (1996-2003) - sigorta kutusu
