Jaguar F-Type (2014-2020) – sigorta kutusu
Bu makalede, Jaguar F-Type (2014–2020) sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi alacak ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).
Sigorta ve Röle Şeması – Jaguar F-Type
Üretim yıllarıyla ilgili:
2014, 2015, 2016, 2017.

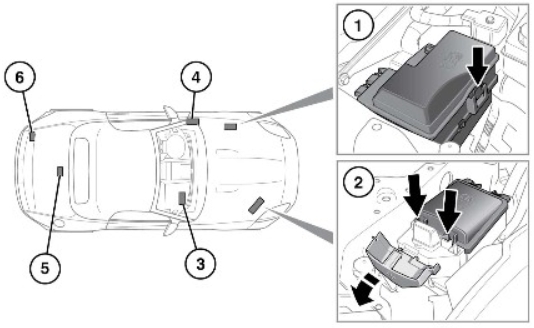

Sigorta Kutusu Konumları
Araçta, her biri farklı bir devre grubunu koruyan sigortalar içeren 6 ayrı sigorta kutusu bulunmaktadır.
- Motor bölmesinin sol tarafındaki sigorta kutusu:
Kaputun altındaki sol yan kapağı çıkarın, sigorta kutusunun kapağını serbest bırakmak için mandalı basın.
- Motor bölmesinin sağ tarafındaki sigorta kutusu:
Yan kapağı açın ve sigorta kutusunun kapağını serbest bırakmak için 2 mandalı basın.
- Yolcu bölümündeki sigorta kutusu, yolcu tarafındaki ayak alanında yer almaktadır:
Eşya halısını kaldırarak erişim panelini ortaya çıkarın. Erişim panelini çekip çıkararak sigorta kutusunu görün.
- Yolcu bölümündeki sigorta kutusu, sol A direğinde, gösterge panelinin altında yer almaktadır:
Sigorta kutusunu görmek için erişim panelini çıkarın.
- Sadece coupe araçlar için:
Sigorta kutusuna erişim: Bagaj zemin panelinin arkasını katlayarak ve zemin paneli destek parçasını çıkararak. Sol taraftaki bagaj kapağını (akü) çıkararak. Bagaj kapağını çıkararak.
- Sadece cabriolet.
Sigorta kutusuna erişim: Sol taraftaki bagaj yan kapağını (akü) çıkararak. Bagaj kapağını çıkararak.

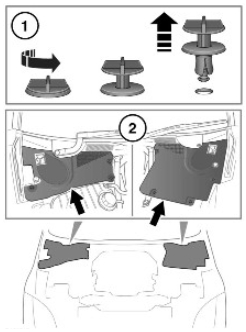

Kaputun altındaki kapakların çıkarılması:
- Çıkarma vidalarını saat yönünün tersine çevirin, ardından çekerek çıkarın.
- Kapağın ön kenarını kaldırın ve çıkarmak için ileri doğru kaydırın.
- Bu parçaları sökme sırasının tersine takın.
Yolcu Bölümündeki Sigorta Kutuları

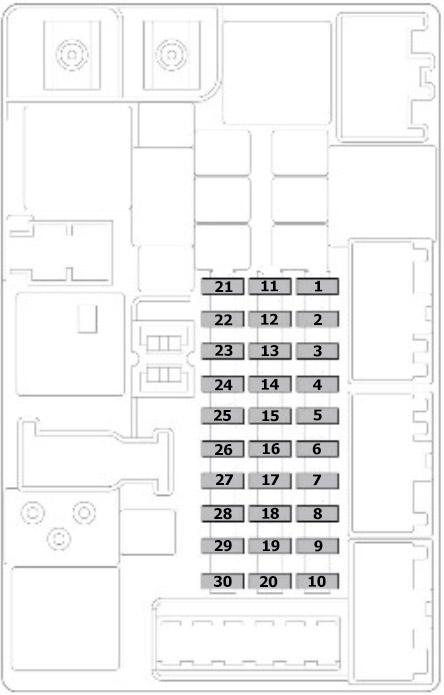

Sol A Direği Sigorta Kutusu Şeması
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 30A | Elektrikli park freni (EPB) (sol taraf) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 10 A | Gösterge paneli kontrolü, gösterge paneli fanı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15A | Katlanabilir tavan (ön kilit) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 5A | Anahtarsız araç modülü (mantık) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 15A | Katlanabilir tavan (alt kilit) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10 A | Klima debriyajı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 25A | Isıtmalı ön koltuk | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 5A | Koltuk anahtarı gücü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 A | Şasi kontrol modülü (spoiler), JaguarDrive kontrol anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 25A | Bagaj | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 30A | Elektrikli park freni (EPB) (sağ taraf) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 A | Adaptif süspansiyon kontrolü, şasi kontrol modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 30A | Yakıt pompası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 A | Arka kamera, farlar, kör nokta izleme (BSM), park mesafesi kontrolü, dikiz aynası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 5A | Sağ yan far motoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5A | Sol yan far motoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5A | Far seviyelendirme | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 10 A | Gösterge paneli kontrolü, gösterge paneli fanı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 5A | Geçit modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 10 A | Arka kamera, farlar, kör nokta izleme (BSM), park mesafesi kontrolü, dikiz aynası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 5A | Normal mod (veya taşıma modu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

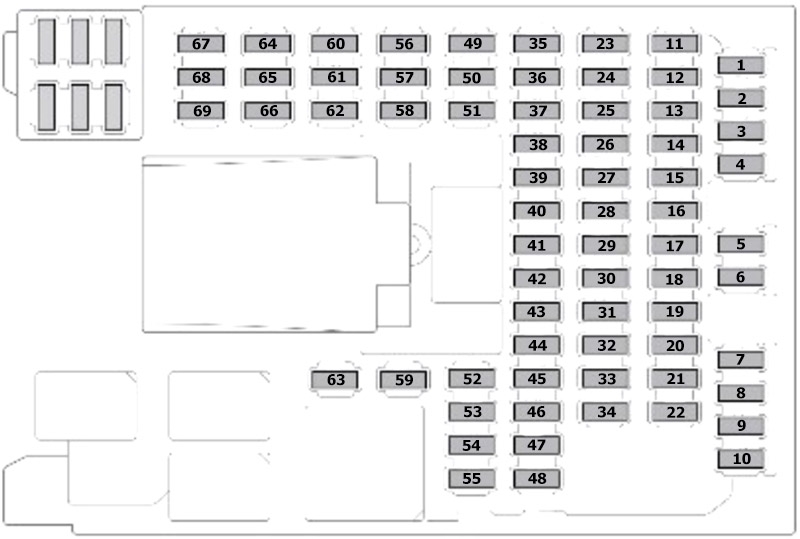

Yolcu Tarafındaki Sigorta Kutusu Şeması
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 5A | Radyo frekansı (RF) alıcısı, iç hareket sensörü, lastik basıncı izleme sensörü (TPMS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 5A | CAN geçit modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 5A | Antiblokaj sistemi (ABS), direksiyon açısı sensörü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 30A | Sağ koltuk (güç 2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 5A | Elektrikli park freni (EPB) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 5A | Adaptif süspansiyon kontrolü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 5A | Geri vites lambası ve ayna karartma kilidi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 5A | Fren pedalı anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30A | Isıtmalı arka cam | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 5A | Şanzıman kontrol modülü, elektronik kontrol modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 A | Isıtmalı direksiyon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 A | Yolcu hava yastığı devre dışı bırakma ışığı (tavan konsolu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 5A | Şanzıman kontrol modülü, arka diferansiyel, elektronik şanzıman anahtarı (ateşleme sinyali) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5A | Sigorta kutusu zayıflatma | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5A | Sağ arka sis lambası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 5A | Sol arka sis lambası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 25A | Kapı modülü (sağ taraf) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5A | Yağmur sensörü, iklimlendirme sensörleri | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 25A | Kapı modülü (sol taraf) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 10 A | Eşya gözünün kilidi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 15A | Silecek motoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 30A | Sol koltuk (güç 1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 10 A | Aktif egzoz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | 30A | Sağ koltuk (güç 1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | 30A | Sol koltuk (güç 2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 5A | Direksiyon üzerindeki anahtarlar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | 20A | Aksesuar güç çıkışı (orta) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 20A | Aksesuar prizi/çakmak (çekmece) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F55 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F56 | 10 A | Immobilizer kontrol modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F57 | 10 A | Eşya gözünün lambası, okuma lambaları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F58 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F59 | 10 A | Kapıların yumuşak kapanması (kapat ve ters çevir) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F60 | 5A | Varlık sensörü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F61 | 5A | Immobilizer anteni | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F62 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F63 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F64 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F65 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F66 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F67 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F68 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F69 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motor Bölümündeki Sigorta Kutuları

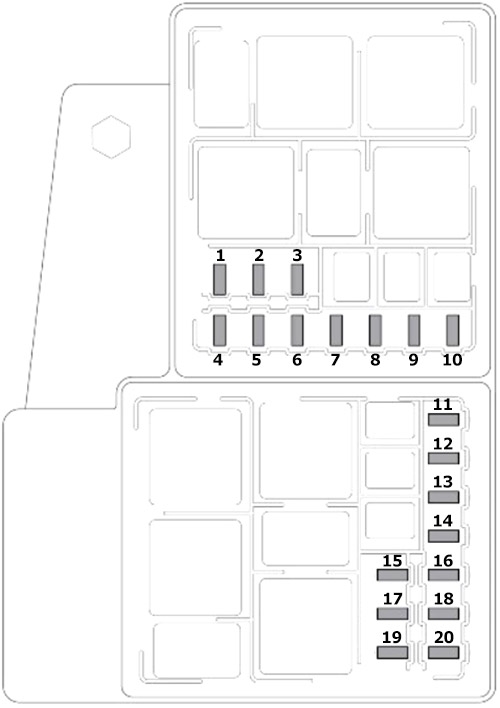

Sol Taraf Sigorta Kutusu Şeması
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 5A | Tanı prizi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 20A | Silecek pompası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 5A | Gösterge (marş motoru izleme) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 25A | Motor yönetimi (ateşleme bobinleri) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 5A | Motor yönetimi (MAF sensörleri) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5A | Motor yönetimi (sensörler) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10 A | Motor yönetimi (aktüatörler) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 A | Motor yönetimi (gaz kelebeği motoru) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15A | Motor yönetimi (değişken dağıtım aşamaları) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20A | Motor yönetimi (sol taraf oksijen sensörü) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 20A | Motor yönetimi (sağ taraf oksijen sensörü) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 20A | Motor yönetimi (katalizör oksijen sensörü) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 A | Elektrikli su pompası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 5A | Aktif egzoz vanası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5A | Motor yönetim sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 30A | Antiblokaj sistemi (ABS) valfleri | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15A | Elektronik şanzıman anahtarı, şanzıman kontrol modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30A | Dört tekerlekten çekiş sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

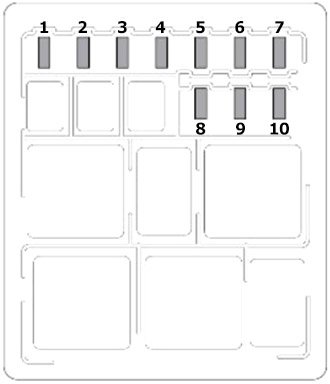

Sağ Taraf Sigorta Kutusu Şeması
| Numara | Amper [A] | Açıklama |
|---|---|---|
| F1 | 25A | Far silecekleri |
| F2 | – | – |
| F3 | 15A | Korna |
| F4 | – | – |
| F5 | – | – |
| F6 | – | – |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |

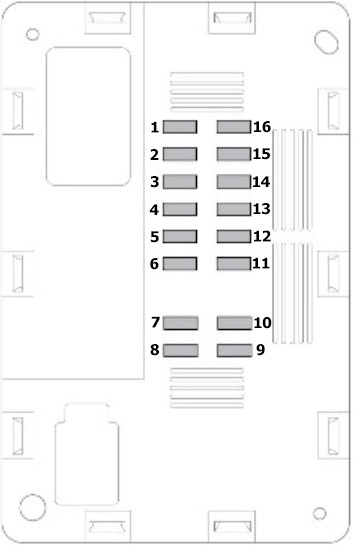

Bagaj Sigorta Kutusu Şeması
| Numara | Amper [A] | Açıklama |
|---|---|---|
| F1 | 15A | Dokunmatik ekran, entegre ön kontrol paneli |
| F2 | 10 A | Ses amplifikatörü |
| F3 | – | – |
| F4 | 10 A | Uydu radyosu, navigasyon sistemi |
| F5 | 15A | Ana ses ünitesi |
| F6 | 15A | Ses-görüntü giriş/çıkış paneli |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | – | – |
| F15 | 15A | Entegre ön kontrol paneli (ısıtma ve havalandırma) |
| F 16 | – | – |
Sigorta ve Röle Şeması – Jaguar F-Type
Üretim yıllarıyla ilgili:
2018, 2019, 2020.
Sigorta Kutusu Konumları
Sigortalara erişim aşağıdaki şekilde sağlanabilir:
- Motor bölmesinin sol tarafındaki sigorta kutusu.
Kaputun altındaki sol kapağı çıkarın. Sigorta kutusunun kapağını serbest bırakmak için mandalı basın.
- Motor bölmesinin sağ tarafındaki sigorta kutusu.
Yan kapağı açın. Sigorta kutusunun kapağını serbest bırakmak için iki mandalı basın.
- Yolcu bölümündeki sigorta kutusu.
Sol A direğindeki erişim panelini çıkarın.
- Bagajdaki sigorta kutusu.
Sol taraftaki bagaj kapağını çıkarın.
Kaputun altındaki kapakların çıkarılması:
- Çıkarma vidalarını saat yönünün tersine çevirin, ardından çekerek çıkarın.
- Kapağın ön kenarını kaldırın ve çıkarmak için ileri doğru kaydırın.
Yolcu Bölümündeki Sigorta Kutusu Şeması
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 20 | Sağ koltuk |
| 2 | – | – |
| 3 | – | – |
| 4 | 10 | İklim kontrolü |
| 5 | 5 | Telematik |
| 6 | – | – |
| 7 | 5 | Anahtarsız kilit |
| 8 | 5 | Gösterge kontrol modülü |
| 9 | 5 | Lastik basıncı izleme sistemi (TPMS) Tavanın altındaki konsol |
| 10 | 5 | Fren pedalı anahtarı |
| 11 | 25 | Isıtmalı koltuklar İklimlendirilmiş koltuklar |
| 12 | 5 | Koltuk hareketi |
| 13 | 10 | Konsol anahtarları dinamik stabilite kontrolü (DSC) |
| 14 | 10 | Dinamik stabilite kontrolü (DSC) |
| 15 | – | – |
| 16 | 5 | Araç immobilizeri |
| 17 | 5 | Pil koruma göstergesi |
| 18 | – | – |
| 19 | 5 | Direksiyon |
| 20 | 15 | İklimlendirme Gösterge kontrol modülü |
| 21 | – | – |
| 22 | 5 | Yedek |
| 23 | 5 | Yedek |
| 24 | 5 | Far seviyelendirme |
| 25 | 20 | Konsol orta aksesuar güç çıkışı |
| 26 | 20 | Eşya gözündeki aksesuar güç çıkışı |
| 27 | 15 | Direksiyon |
| 28 | – | – |
| 29 | – | – |
| 30 | 5 | Gösterge kontrol modülü Gösterge üzerindeki anahtarlar |
Motor Bölümündeki Sigorta Kutuları
Sol Taraf Sigorta Kutusu Şeması
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 5 | Tanı prizi |
| 2 | – | – |
| 3 | – | – |
| 4 | 5 | 2018: Marş 2019-2020: Gösterge |
| 5 | 25 | Motor yönetimi |
| 6 | 5 | Motor yönetimi |
| 7 | 5 | Motor yönetimi |
| 8 | 10 | Motor yönetimi |
| 9 | – | – |
| 10 | 10 | Motor yönetimi |
| 11 | 20 | Motor yönetimi |
| 12 | 20 | Motor yönetimi |
| 13 | 20 | Motor yönetimi |
| 14 | 10 | Motor soğutma sistemi su pompası |
| 15 | 5 | Aktif egzoz |
| 16 | 20 | Sol LED far |
| 17 | 20 | Sağ LED far |
| 18 | 25 | Antiblokaj sistemi (ABS) |
| 19 | 15 | Vites anahtarı Değiştirme |
| 20 | 30 | Dört tekerlekten çekiş sistemi (AWD) |
Sağ Taraf Sigorta Kutusu Şeması
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 25 | Far silecekleri |
| 2 | – | – |
| 3 | 15 | Korna |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
Bagaj Sigorta Kutusu Şeması
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 25 | Sağ kapı düğmeleri |
| 2 | – | – |
| 3 | 30 | Elektrikli park freni (EPB) |
| 4 | – | – |
| 5 | – | – |
| 6 | 15 | Yedek tavan |
| 7 | – | – |
| 8 | 25 | Sol kapı düğmeleri |
| 9 | 15 | Yedek tavan |
| 10 | – | – |
| 11 | 10 | Arka kamera;
Dikiz aynası; |
| 12 | – | – |
| 13 | – | – |
| 14 | 2 | Elektronik geçiş kontrolü |
| 15 | 25 | Elektrikli bagaj kapısı |
| 16 | 30 | Elektrikli park freni (EPB) |
| 17 | – | – |
| 18 | 30 | Yakıt pompası |
| 19 | 15 | Ön silecek pompası |
| 20 | 10 | Ses-görüntü paneli |
| 21 | 10 | Gösterge paneli |
| 22 | 5 | Gösterge kontrol modülü |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | 15 | Bilgi ve eğlence sistemi |
| 29 | 5 | Gösterge panelindeki anahtarlar |
| 30 | – | – |
