Nissan Xterra N50 (2005-2015) – sigorta kutusu
Bu makalede, Nissan Xterra N50 (2005–2015) sigorta kutusu şemalarını bulacaksınız, aracın içindeki sigorta panellerinin yerini öğrenecek ve her sigortanın atamasını (sigorta düzeni) öğreneceksiniz.
Sigorta ve Röle Şeması – Nissan Xterra N50
Üretim yılına ait araçlar için geçerlidir:
2005, 2006, 2007, 2008, 2009.
Ateşleme (güç prizi) için Nissan Xterra sigortaları n. 5 (2005-2009: konsol güç prizi / 2010-2015: güç prizi), n. 7 (2005-2009: üst ön güç prizi) gösterge paneli sigortasında ve n. 26 (alt ön güç prizi) motor bölmesi sigorta kutusunda yer almaktadır.

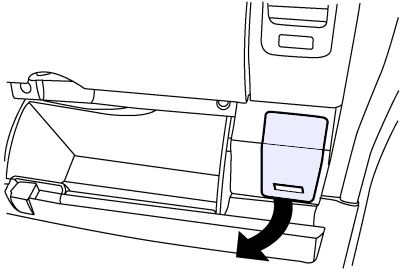

Gösterge Paneli
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 10 | Gövde kontrol modülü, motor kontrol modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Diferansiyel kilitleme kontrol ünitesi;
Diferansiyel kilitleme modu anahtarı. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Ses;
Gövde kontrol modülü; Uydu radyo alıcısı. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Konsol güç prizi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Dış aynaların uzaktan kumanda anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Üst ön güç prizi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Ön hava kontrolü;
Ön fan motoru rölesi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | ASCD fren anahtarı;
Isıtmalı koltuk rölesi; Veri bağlantı konektörü; Stop lambası anahtarı; Sonar sistemi; Otomatik şanzıman kontrol sistemi; Ses. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Hava yastığı tanılama sensör ünitesi;
Yolcu sınıflandırma sistemi kontrol ünitesi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Kombine kilometre sayacı;
Otomatik karartma özelliğine sahip dikiz aynası. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Kombine anahtar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Isıtmalı koltuk rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Ses amplifikatörü;
Uydu radyo alıcısı. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Gövde kontrol modülü;
Yük alanındaki ışık rölesi; Oda/harita ön ışığı; Ateşleme kilidi aydınlatması; İkinci sıradaki konuk ışığı; Fren kontrol sistemi; 4×4 sürüş sistemi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Otomatik karartma özelliğine sahip dikiz aynası;
Kombine kilometre sayacı; Veri bağlantı konektörü; Diferansiyel kilitleme kontrol ünitesi; Ön hava kontrolü; Lastik basıncı izleme sistemi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Stop lambası rölesi;
Stop lambası anahtarı. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Direksiyon açısı sensörü;
Aktarma kontrol ünitesi; Gövde kontrol modülü; İç aydınlatma; Elektrikli kilitleme sistemi; NVIS; Araç güvenlik sistemi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Otomatik şanzıman ünitesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

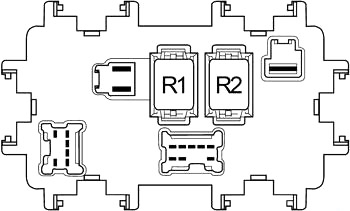

| Röle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Kullanılmıyor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Aksesuar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

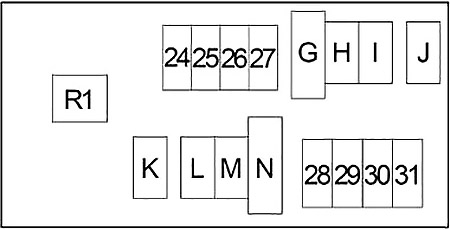

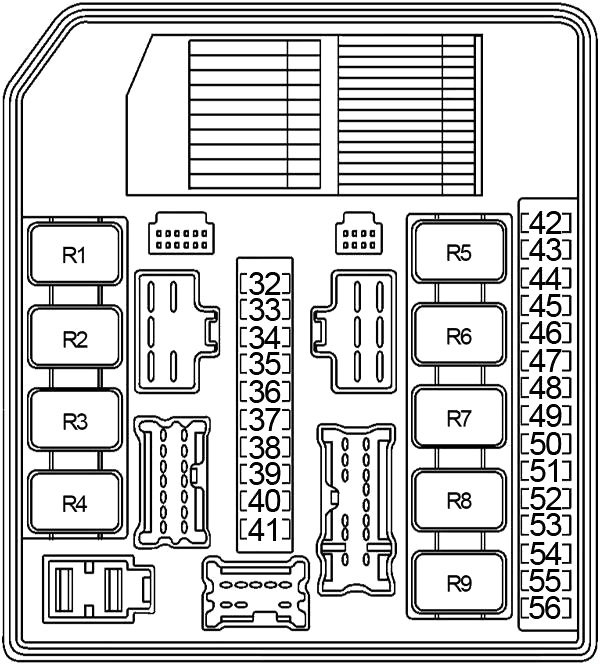

Motor Bölmesi
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24 | 15 | Ön fan motoru rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Anahtar anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 20 | Alt ön güç prizi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Ön fan motoru rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 20 | Ses | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Jeneratör;
Korna rölesi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| g | 50 | BCM (gövde kontrol modülü);
Otomatik anahtar 2. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h | 30 | Elektrikli fren (treyler) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| i | 40 | Soğutma fanı rölesi;
Isıtmalı ayna rölesi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | 40 | Ateşleme anahtarı;
Aktarma rölesi 1 ve röle 2. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | 30 / 40 | ABS (2005 – 40A; 2006-2009 – 30A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| m | 30 | Treyler rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| n | 30 / 40 | ABS (2005 – 30A; 2006-2009 – 40A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Treyler 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10 | Far – sağ (yüksek) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 10 | Far – sol (yüksek) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Kombine ön farlar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | Kombine arka farlar;
Plaka lambaları; Anahtar aydınlatması; Treyler 1 rölesi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | Geri vites lambası rölesi (otomatik şanzıman);
Treyler 2. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 30 | Ön silecek rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 15 | Far – sol (alçak);
Gündüz lambası rölesi 2. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Far – sağ (alçak) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 10 | Klima rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 15 | Isıtmalı ayna rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 10 | Gündüz lambası rölesi 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 15 | Arka cam buharlama rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 15 | Arka cam buharlama rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 15 | Yakıt pompası rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 10 | Otomatik şanzıman ünitesi;
Debriyaj kilitleme anahtarı; Kilitleme iptal anahtarı; Debriyaj kilitleme iptal rölesi 2. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 10 | ABS;
Direksiyon açısı sensörü. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 10 | Geri vites lambası rölesi (otomatik şanzıman);
Geri vites lambası anahtarı (manuel şanzıman). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 20 | Gaz kelebeği kontrol motoru rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 20 | Motor kontrol modülü (ECM);
ECM rölesi; NATS anten amplifikatörü. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 10 | Hava akışı sensörü;
Isıtmalı oksijen sensörü. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 15 | Enjektörler | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 20 | Ön sis farları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Arka cam buharlama rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Motor kontrol modülü (ECM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Alçak far | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Ön sis farı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Marş motoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Isıtmalı ayna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Soğutma fanı (yüksek) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Soğutma fanı (düşük) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Ateşleme | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Korna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

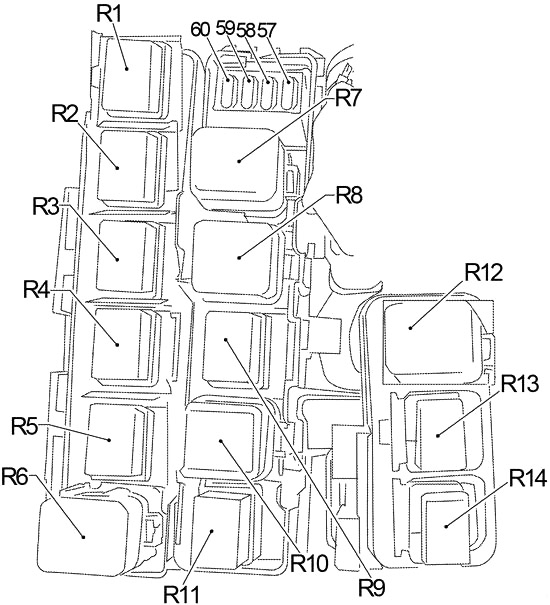

Röle Kutusu
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 57 | 10 | Aktarma rölesi 1 ve 2;
Aktarma kontrol ünitesi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 10 | 4 tekerlekli vites anahtarı;
Aktarma kontrol ünitesi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 15 | 2006-2014: BCM (gövde kontrol modülü);
Treyler. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | 2006-2014: Treyler lambaları (sağ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Aktarma rölesi 2 (4×4 ile) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Gündüz lambası rölesi 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Stop lambası (yokuş kalkış kontrolü ve yokuş kalkış yardımı ile); 2006-2014: Debriyaj kilitleme iptal rölesi 1. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Gündüz lambası rölesi 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Geri vites lambası (otomatik şanzıman); 2006-2014: Debriyaj kilitleme iptal rölesi 2. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Ön fan motoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Düşük vites aktarma (4×4 ile) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Aktarma rölesi 1 (4×4 ile) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Yüksek vites (4×4 ile) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | 2005: Debriyaj kilitleme iptal rölesi 2; 2006-2014: Arka direksiyon (sol) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | 2006-2014: Geri vites lambası (manuel şanzıman) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | 2006-2014: Treyler rölesi 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | 2006-2014: Treyler rölesi 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sigorta ve Röle Şeması – Nissan Xterra N50
Üretim yılına ait araçlar için geçerlidir:
2010, 2011, 2012, 2013, 2014, 2015.
Ateşleme (güç prizi) için Nissan Xterra sigortaları n. 5 (2005-2009: konsol güç prizi / 2010-2015: güç prizi), n. 7 (2005-2009: üst ön güç prizi) gösterge paneli sigortasında ve n. 26 (alt ön güç prizi) motor bölmesi sigorta kutusunda yer almaktadır.

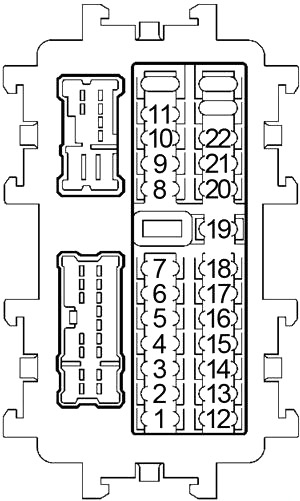

Gösterge Paneli
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 10 | Gövde kontrol modülü;
Motor kontrol modülü. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Diferansiyel kilitleme kontrol ünitesi;
Diferansiyel kilitleme modu anahtarı. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Ses, gövde kontrol modülü, uydu radyo alıcısı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Güç prizi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Dış aynaların uzaktan kumanda anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Ön hava kontrolü;
Ön fan motoru rölesi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | ASCD fren anahtarı;
Isıtmalı koltuk rölesi; Veri bağlantı konektörü; Stop lambası anahtarı; Sonar sistemi; Otomatik şanzıman kontrol sistemi; Ses. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Hava yastığı tanılama sensör ünitesi;
Yolcu sınıflandırma sistemi kontrol ünitesi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Kombine kilometre sayacı;
Otomatik karartma özelliğine sahip dikiz aynası. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Kombine anahtar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Isıtmalı koltuk rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Ses amplifikatörü;
Uydu radyo alıcısı. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Gövde kontrol modülü;
Yük alanındaki ışık rölesi; Oda/harita ön ışığı; Ateşleme kilidi aydınlatması; İkinci sıradaki konuk ışığı; Fren kontrol sistemi; 4×4 sürüş sistemi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Otomatik karartma özelliğine sahip dikiz aynası;
Kombine kilometre sayacı; Veri bağlantı konektörü; Diferansiyel kilitleme kontrol ünitesi; Ön hava kontrolü; Lastik basıncı izleme sistemi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Stop lambası rölesi;
Stop lambası anahtarı. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Direksiyon açısı sensörü;
Aktarma kontrol ünitesi; Gövde kontrol modülü; İç aydınlatma; Elektrikli kilitleme sistemi; NVIS; Araç güvenlik sistemi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Otomatik şanzıman ünitesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Kullanılmıyor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Aksesuar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

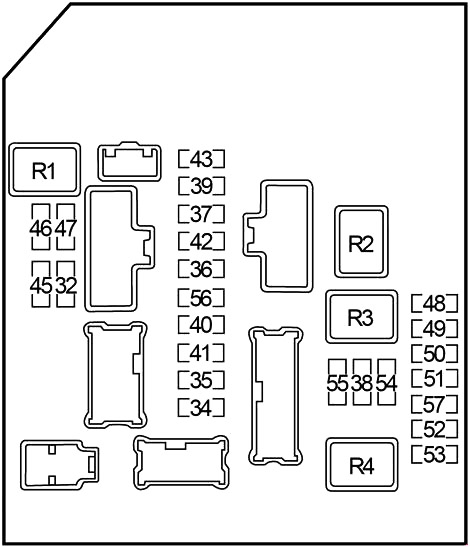

Motor Bölmesi
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 24 | 15 | Ön fan motoru rölesi |
| 25 | 10 | Anahtar anahtarı |
| 26 | 20 | Alt ön güç prizi |
| 27 | 15 | Ön fan motoru rölesi |
| 28 | – | Kullanılmıyor |
| 29 | 20 | Ses |
| 30 | 15 | Jeneratör, korna rölesi |
| 31 | – | Kullanılmıyor |
| g | 50 | BCM (gövde kontrol modülü);
Otomatik anahtar 2. |
| h | 30 | Elektrikli fren (treyler) |
| i | 40 | Soğutma fanı rölesi;
Isıtmalı ayna rölesi. |
| J | 40 | Ateşleme anahtarı;
Aktarma rölesi 1 ve röle 2. |
| K | – | Kullanılmıyor |
| L | 30 | ABS |
| m | 30 | Treyler rölesi |
| n | 40 | ABS |
| 32 | 10 | Treyler |
| 33 | – | Kullanılmıyor |
| 34 | 10 | Far – sağ (yüksek), otomatik aydınlatma sistemi, araç güvenlik sistemi |
| 35 | 10 | Far – sol (yüksek), otomatik aydınlatma sistemi, araç güvenlik sistemi |
| 36 | 10 | Kombine ön farlar |
| 37 | 10 | Kombine arka farlar;
Plaka lambaları; Anahtar aydınlatması. |
| 38 | 10 | Geri vites lambası rölesi (otomatik şanzıman);
Treyler. |
| 39 | 30 | Ön silecek rölesi |
| 40 | 15 | Far – sol (alçak), gündüz lambası rölesi 2, otomatik aydınlatma sistemi, araç güvenlik sistemi |
| 41 | 15 | Far – sağ (alçak), otomatik aydınlatma sistemi, araç güvenlik sistemi |
| 42 | 10 | Klima rölesi |
| 43 | 15 | Isıtmalı ayna rölesi |
| 44 | – | Kullanılmıyor |
| 45 | 10 | Gündüz lambası rölesi 1 |
| 46 | 15 | Arka cam buharlama rölesi |
| 47 | 15 | Arka cam buharlama rölesi |
| 48 | 15 | Yakıt pompası rölesi |
| 49 | 10 | Otomatik şanzıman ünitesi;
Debriyaj kilitleme anahtarı; Kilitleme iptal anahtarı; Debriyaj kilitleme iptal rölesi 2. |
| 50 | 10 | ABS |
| 51 | 10 | Geri vites lambası rölesi (otomatik şanzıman);
Geri vites lambası anahtarı (manuel şanzıman); Sonar sistemi; Ses. |
| 52 | 20 | Gaz kelebeği kontrol motoru rölesi |
| 53 | 20 | Motor kontrol modülü (ECM);
ECM rölesi; NVIS. |
| 54 | 15 | Hava akışı sensörü;
Isıtmalı oksijen sensörü. |
| 55 | 15 | Enjektörler |
| 56 | 20 | Ön sis farları |
| 57 | – | Kullanılmıyor |
| Röle: | ||
| R1 | Arka cam buharlama rölesi | |
| R2 | Soğutma fanı (düşük) | |
| R3 | Soğutma fanı (yüksek) | |
| R4 | Ateşleme | |
| R5 | Korna |
Röle Kutusu
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 57 | 10 | Aktarma rölesi 1 ve 2;
Aktarma kontrol ünitesi. |
| 58 | 10 | 4 tekerlekli vites anahtarı;
Aktarma kontrol ünitesi. |
| 59 | – | Kullanılmıyor |
| 60 | 15 | 2006-2014: BCM (gövde kontrol modülü), treyler |
| Röle: | ||
| R1 | 2006-2014: Treyler sinyalleri (sağ) | |
| R2 | Aktarma rölesi 2 (4×4 ile) | |
| R3 | Gündüz lambası rölesi 2 | |
| R4 | Stop lambası (yokuş kalkış kontrolü ve yokuş kalkış yardımı ile); 2006-2014: Debriyaj kilitleme iptal rölesi 1. |
|
| R5 | Gündüz lambası rölesi 1 | |
| R6 | Geri vites lambası (otomatik şanzıman); 2006-2014: Debriyaj kilitleme iptal rölesi 2. |
|
| R7 | Ön fan motoru | |
| R8 | Düşük vites aktarma (4×4 ile) | |
| R9 | Aktarma rölesi 1 (4×4 ile) | |
| R10 | Yüksek vites (4×4 ile) | |
| R11 | 2005: Debriyaj kilitleme iptal rölesi 2; 2006-2014: Arka direksiyon (sol) |
|
| R12 | 2006-2014: Geri vites lambası (manuel şanzıman) | |
| R13 | 2006-2014: Treyler rölesi 1 | |
| R14 | 2006-2014: Treyler rölesi 2 |
