Land Rover Discovery 3 LR3 (L319) (2004-2009) – sigorta kutusu

Demir Emre

Land Rover Discovery 3 LR3 (L319) (2004-2009) – sigorta kutusu şeması

Üretim yılı: 2004, 2005, 2006, 2007, 2008, 2009.

Land Rover Discovery 3 / LR3’teki sigara çakmağı (güç prizi) sigortaları sigorta # 19 (ikinci sıradaki ek güç prizi), # 34 (ön koltuklardaki ek güç prizi), # 47 (üçüncü sıradaki ek güç prizi) ve # 55 (sigara çakmağı) gösterge paneli sigorta kutusunda yer almaktadır.

Gösterge paneli sigorta kutusu

Sigorta kutusunun konumu

Sigorta kutusu, torpido gözü arkasındadır.

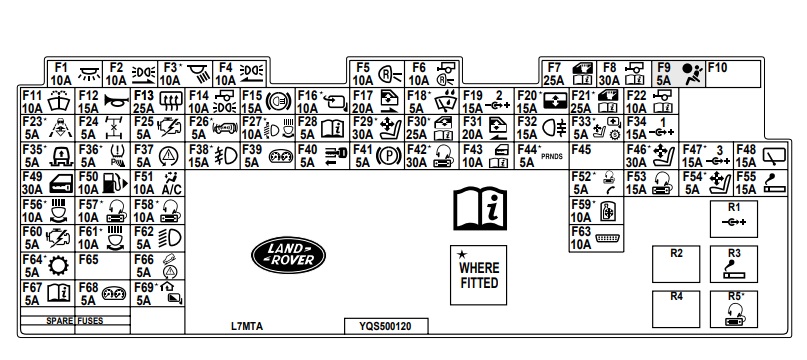

Sigorta kutusu şeması



Gösterge panelindeki sigorta atamaları

Nr Açıklama Amper [A]
1 İç aydınlatma – torpido gözü ışığı, makyaj aynası ışığı, harita lambaları, tavan lambaları;

Elektrikli koltuklar (hafızasız).

 10
2 Sağ yan lambalar 10
3 2005 yılına kadar:

Işıklar (sahne ışıkları).

 10
4 Sol yan lambalar 10
Reklam
5 Geri vites lambaları 10
6 Römork geri vites lambası 10
7 Sürücü penceresi 25
8 Römork gücü (bataryadan güç) 30
9 2006 yılına kadar:

SRS;

2007 yılından itibaren:

Hava yastığı.

 5
10 – –
11 Silecek pompası 15/10
12 Korna 15
13 Isıtmalı arka cam 25
14 Römork yan lambası 10
15 Fren lambaları, fren anahtarı 15
16 Powerfold aynası 10
17 Sağ arka pencere 20
18 Yağmur sensörü;

Ortam ışık sensörü (araba ışıkları).

 5
19 Ek güç prizi – ikinci sıra koltuklar 15
20 Açılır tavan 15
21 Yolcu penceresi 25
22 Römork gücü (ateşleme gücü) 10
23 – –
24 Transfer kutusu – merkezi diferansiyel;

Terrain Response.

 5
Reklam
25 Motor kontrol modülü (ECM) 5
26 Pil destekli sesli uyarı 5
27 Uyarlanabilir ön aydınlatma;

Far seviyelendirme.

 10
28 Sigorta kutusunun motor bölümü – ateşleme 5
29 Yolcu koltuğunun elektrikli kontrolü 30
30 – –
31 Sol arka cam 20
32 Arka sis lambaları 15
33 Aynaların ayarı;

Otomatik şanzıman;

Yolcu elektrikli koltuğu (2005 yılına kadar).

 5
34 Ek güç prizi – ön koltuklar 15
35 Hava süspansiyon kontrolörü 5
36 Park sensörü (Park Mesafe Kontrolü);

Lastik basıncı izleme sistemi

 5
37 Dinamik denge kontrolü 5
38 Ön sis lambaları 15
39 Gösterge paketi 5
Reklam
40 Anahtar algılama 5
41 Elektrikli park freni (EPB) 5
42 Ses amplifikatörü 30
43 Radyo frekansı alıcısı;

Lastik basıncı izleme sistemi.

 10
44 Otomatik şanzıman anahtarı 5
45 – –
46 Sürücü elektrikli koltuğu 30
47 Ek güç prizi – üçüncü sıra koltuklar 15
48 Arka silecek 15
49 Merkezi kilit 30
50 Depo kapağı elektrikli aktüatörü 10
51 Klima ECU’su 10
52 Telefon;

Yol iletişim merkezi.

 5
53 Multimedya modülü;

Ses ünitesi;

DVD oynatıcı.

 15
54 Elektrikli koltuk – hafıza, bel pompası 5
55 Sigara çakmağı 15
56 Uyarlanabilir ön aydınlatma (sol ünite) 10
57 Arka koltuklarda eğlence modülü 10
58 Telefon;

Dokunmatik ekran;

Multimedya modülü;

TV alıcısı.

 10
59 Frigo Box Cubby 10
60 Motor kontrol modülü (ECM) 5
61 Uyarlanabilir ön aydınlatma (sağ ünite) 10
Reklam
62 Farlar;

Araba ışıkları.

 5
63 Tanı prizi 10
64 Otomatik şanzıman kontrolörü 5
65 – –
66 HDC anahtarı;

Fren anahtarı;

Direksiyon açısı sensörü;

DSC anahtarı.

 5
67 Araba ışıkları 5
68 Gösterge paketi 5
69 Otomatik karartma fonksiyonlu iç aynalar;

Elektrokromatik ayna;

Homelink (2005 yılına kadar).

 5

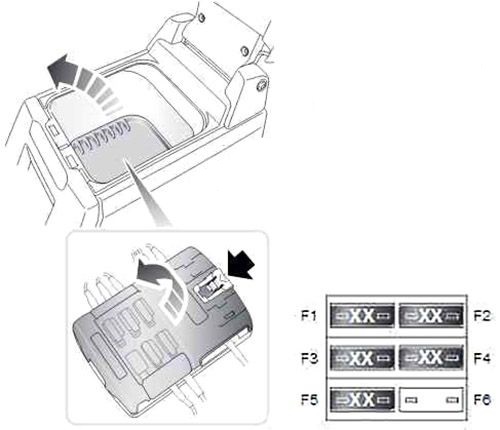

Uydu sigorta kutusu

Orta konsoldaki torpido gözünün tabanında yer almaktadır.

Nr Açıklama Amper [A]
1 Aviophone 5
2 Sirene 20
3 Gizli lambalar 5
4 Far 10
5 Pil durumu monitörü 3
6 Ek ekipman 30
Motor bölgesi sigorta kutusu

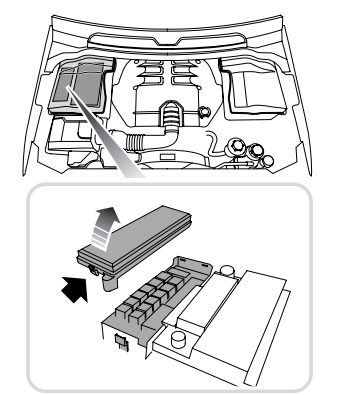

Sigorta kutusunun konumu

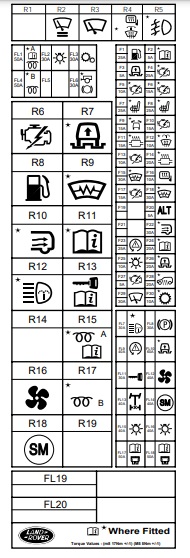

Sigorta kutusu şeması



Motor bölgesindeki sigorta atamaları

Nr Açıklama Amper [A]
1 Yakıt pompası 25
2 – –
3 Hava süspansiyon kontrolörü 5
4 Dizel – dizel EMS (ECU ve yakıt pompası rölesi kontrolü) 25
5 Benzin – benzin EMS

(buhar valfi, EGR, emme manifold ayar valfi);

E-Box fanı

 10
6 Benzin EMS (ateşleme bobinleri) 15
6 2007 yılından itibaren:

Dizel EMS (sensörler ve bujilerin rölesi kontrolü).

 15
7 Ön koltuk ısıtması 25
8 Arka koltuk ısıtması 25
9 2005 yılına kadar:

Aktif yan yatma kontrolü.

 15
10 Benzin – benzin EMS (karbüratör motoru, MAF), radyatör 15
10 Dizel – soğutma fanı 15
11 Benzin – benzin EMS (arka oksijen sensörleri) 15
12 Isıtmalı silecek uçları 10
Reklam
13 Benzin – benzin EMS

(ECU, VVT ve yakıt pompası rölesi kontrolü)

 10
13 Dizel EMS (PCV, VCV) 10
14 Benzin – benzin EMS (ön oksijen sensörleri) 20
15 Isıtmalı ön cam 30
16 Isıtmalı yan aynalar 10
17 Benzin – benzin EMS (enjektörler) 15
17 Dizel EMS (MAF, EGR), E-Box fanı 15
18 Isıtmalı ön cam 30
19 – –
20 Alternatör 5
21 – –
22 Arka fan 30
23 Dinamik denge kontrol sistemi 25
24 Benzin – yardımcı fren pompası 20
25 Aydınlatma anahtarı 10
26 Hava süspansiyon kontrolörü 20
27 Motor kontrol modülü (ECM) 5
28 Dizel – yardımcı ısıtıcı 20
29 Ön silecekler 30
30 Otomatik şanzıman kontrolörü 10

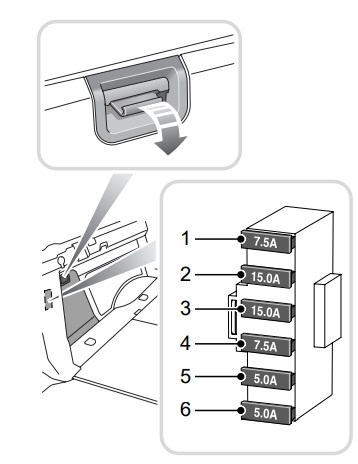

Çekme aparatı sigorta kutusu



Kapak arkasında, arka kameranın sol tarafında yer almaktadır.

Nr Açıklama Amper [A]
1 Fren lambası 7.5
2 Ateşleme gücü 15
3 Batarya gücü 15
4 Arka sis lambaları 7.5
5 Sağ arka lamba 5
6 Plaka ve sol arka lamba 5
