Seat Arona (2017-2021) – sigorta kutusu

Demir Emre

Bu makalede, 2017–2021 Seat Arona’nın sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin konumunu öğrenecek ve her sigortanın atamasını (sigorta düzeni) öğreneceksiniz.

Seat Arona (2017-2019) – sigorta şeması

Üretim yılı: 2017, 2018 2019.



Sigara içme sigortası (güç prizi) Seat Arona’da gösterge panelindeki sigorta kutusunda 2 numaralı sigortadır.

Sigorta renkleri

Renk Amper [A]
siyah 1
mor 3
açık kahverengi 5
kahverengi 7.5
Reklam
kırmızı 10
mavi 15
sarı 20
beyaz veya şeffaf 25
yeşil 30
turuncu 40



Sigorta kutusunun konumu

Yolcu Kabini

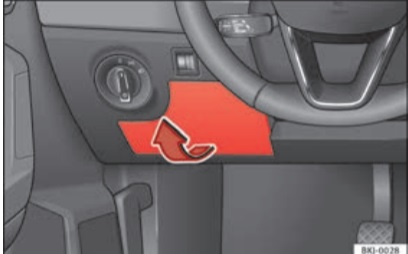

Sürücü tarafındaki gösterge panelinin arkasında yer almaktadır.

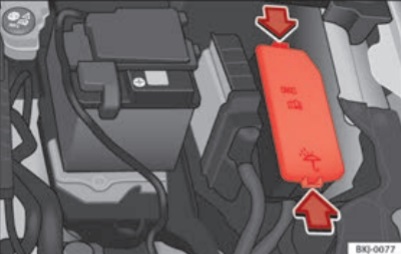

Motor

Sigorta kutusu şemaları

2017

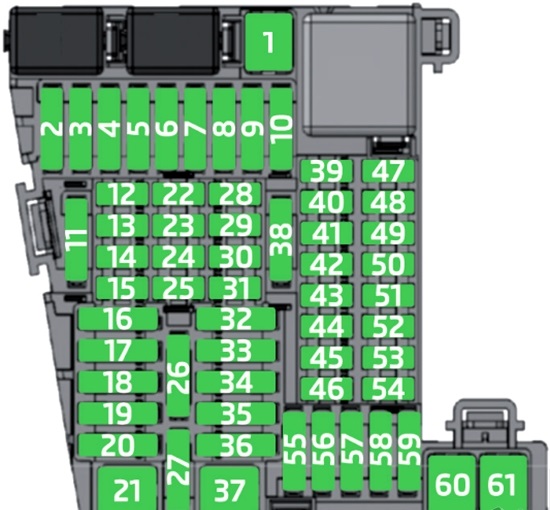

Gösterge Paneli (2017)

Gösterge panelindeki sigorta atamaları (2017)

Nr Açıklama Amper [A]
1 Çekme halkası 20
2 Sigara içme;

Güç prizi.

 20
3 Ses amplifikatörü 30
6 Merkezi kilit 40
8 Isıtıcı fan;

Klima.

 30
10 Çekme halkası 20
11 CNG elektromanyetik valfler. 7.5
13 Işık anahtarı;

Direksiyon sütunu LSS ve SMLS;

Tanı portu;

Yağmur ve ışık sensörü.

 7.5
14 Direksiyon sütunu LSS:

Cam sileceği kontrolü.

 10
15 Gösterge paneli 7.5
16 Sağ ışık beslemesi 40
17 Sağ kapı pencere kontrolü 30
18 Cam sileceği 30
Reklam
19 Radyo;

Multimedya sistemi.

 25
20 Isıtmalı arka cam 30
21 SCR kontrol ünitesi 30
23 Arka kamera 7.5
24 Bağlantı kutusu;

Ses kaynakları için iç kablolama (çift USB-Aux IN);

Telefon amplifikatörü;

MIB ekranı.

 5
25 Direksiyon sütunu elektroniği (MFL) 7.5
26 CAN geçidi 7.5
27 Aktif süspansiyon kontrol ünitesi 7.5
28 DWA sensörü 7.5
29 DWA kornası 7.5
31 İklim kontrolü 9AA/9AB 7.5
31 9AK Climatronic kontrol ünitesi 15
32 Direksiyon sütunu LSS, Kessy olmadan 7.5
33 Sol kapı pencere kontrolü 30
35 Sol ışık beslemesi 40
Reklam
36 Sesli sinyal 20
37 Isıtmalı koltuk kontrolörü 30
38 BCM Gücü C63 30
39 BSD, PDC, MRR 10
40 Işık anahtarı;

Tanı girişi;

Işık akış kontrolü;

Direksiyon sütunu LSS:

Işıklar,

Halojen farlar,

Geri vites ışığı anahtarı.

 7.5
41 Elektrokromatik ayna;

Dış aynaların ayarı;

Radiosuz RKA.

 7.5
42 Debriyaj pedalı;

Ateşleme rölesi;

CNG rölesi bobini.

 7.5
43 DWP rölesi bobini;

Arka cam sileceği motoru.

 15
44 Hava yastığı 7.5
45 Sol LED far 7.5
46 Sağ LED far 7.5
48 Direksiyon sütunu kilidi;

Kessy kontrol ünitesi.

 7.5
49 SCR rölesi 7.5
51 AA basınç sensörü;

Isıtmalı memeler.

 7.5
53 Otomatik vites kolu;

ZSS.

 7.5
58 Ön su pompası 7.5
59 Isıtmalı yan aynalar 10
60 Çekme halkası 30
61 Çekme halkası 30
Motor (2017)

Motor bölümündeki sigorta atamaları (2017)

Nr Açıklama Amper [A]
1 Motor enjeksiyon modülü 30
2 Yakıt dozajlama valfi (TJ4 / T6P / TJ7);

Düşük sıcaklık soğutma sıvısı pompası (TJ4 / T6P / TJ7);

Yağ basıncı ayarlama valfi (TJ1);

Soğutma sıvısı AGR valfi (TJ1);

Yüksek ve düşük su basıncı (TJ1);

SCR rölesi bobini.

 7.5
Reklam
3 Lambda sensörleri 15
4 Benzin pompa rölesi (MPI);

Manometre kontrol ünitesi (TSI ve Dizel).

 15
5 Basınç transdüktörü;

EPW elektromanyetik valfi;

TOG sensörü;

PWM elektrikli fan;

Kam mili kontrol valfi;

Aktif karbon tankı valfi;

Yağ basıncı ayarlama valfi (TSI).

 15
6 Ateşleme bobinleri (MPI ve TSI) 30
6 Ateşleme bujisi rölesi;

Dizel için emme borusu direnci.

 7.5
7 Boşaltma pompası (TSI) 15
8 Enjektörler ve EKP rölesi (MPI ve CNG);

Dizel için yakıt dozajlama valfi.

 10
9 Servosensör 7.5
10 Vref bataryası: Geçit, BDM ve BCM 7.5
14 Motor enjeksiyon modülü;

Ana motor rölesi;

ESC.

 15
15 Otomatik şanzıman DQ200 ve AQ160 30
17 50 Diag 7.5
18 Başlatma 30
20 ESC (pompa) 60
20 ABS (pompa) 40
21 ESC / ABS (valfler) 25
24 Iklimlendirme fanı TH4, ılıman iklim ülkeleri için klima olmadan 30
25 Iklimlendirme veya T5I ile TH4 fanı, ılıman iklim ülkeleri için 20
25 PTC1 40
26 Sıcak iklim ülkeleri için TJ1/TJ4/TJ7/T6P veya TH4/T5I elektrikli fan 50
27 Iklimlendirme veya T5I ile TH4 fanı, ılıman iklim ülkeleri için 30
27 PTC2 40
28 PTC3 40


2018, 2019

Gösterge Paneli (2018, 2019)

Gösterge panelindeki sigorta atamaları (2018, 2019)

Nr Açıklama Amper [A]
1 Çekme halkası 20
2 Sigara içme;

Güç prizi.

 20
3 Ses amplifikatörü 30
6 Merkezi kilit 40
8 Isıtıcı fan;

Klima.

 30
10 Çekme halkası 20
Reklam
11 2018:

CNG elektromanyetik valfler.

 7.5
13 Işık anahtarı;

Direksiyon sütunu LSS ve SMLS;

Tanı portu;

Yağmur ve ışık sensörü.

 7.5
14 Direksiyon sütunu LSS:

Cam sileceği kontrolü

 10
15 Gösterge paneli 7.5
16 Sağ ışık beslemesi 40
17 Sağ kapı pencere kontrolü 30
18 Cam sileceği 30
19 Radyo;

Multimedya sistemi.

 25
20 Isıtmalı arka cam 30
21 SCR kontrol ünitesi 30
23 Arka kamera 7.5
24 Bağlantı kutusu;

Ses kaynakları için iç kablolama (çift USB-Aux IN);

Telefon amplifikatörü;

MIB ekranı.

 5
25 Direksiyon sütunu elektroniği (MFL) 7.5
26 CAN geçidi 7.5
27 Aktif süspansiyon kontrol ünitesi 7.5
28 DWA sensörü 7.5
29 DWA kornası 7.5
31 İklim kontrolü 9AA / 9AB 7.5
31 9AK Climatronic kontrol ünitesi 15
32 Direksiyon sütunu LSS, Kessy olmadan 7.5
33 Sol kapı pencere kontrolü 30
35 Sol ışık beslemesi 40
36 Sesli sinyal 20
37 Isıtmalı koltuk kontrolörü 30
38 BCM Gücü C63 30
39 BSD, PDC.MRR 10
40 Işık anahtarı;

Tanı girişi;

Işık akış kontrolü;

Direksiyon sütunu LSS:

Işıklar,

Halojen farlar,

Geri vites ışığı anahtarı,

Elektrokromatik ayna,

Radiosuz RKA.

 7.5
41 Elektrokromatik ayna;

Dış aynaların ayarı;

Radiosuz RKA.

 7.5
Reklam
42 Debriyaj pedalı;

Ateşleme rölesi;

CNG rölesi bobini;

İklim sensörü.

 7.5
43 DWP rölesi bobini;

Arka cam sileceği motoru.

 15
44 Hava yastığı 7.5
45 Sol LED far 7.5
46 Sağ LED far 7.5
48 Direksiyon sütunu kilidi;

Kessy kontrol ünitesi.

 7.5
49 SCR rölesi 7.5
53 Otomatik vites kolu, ZSS 7.5
58 Ön su pompası 7.5
59 Isıtmalı yan aynalar 10
60 Çekme halkası 30
61 Çekme halkası 30
Motor (2018, 2019)

Motor bölümündeki sigorta atamaları (2018, 2019)

Nr Açıklama Amper [A]
1 Motor enjeksiyon modülü MPI 10
1 Motor enjeksiyon modülü TSI 15
1 Motor enjeksiyon modülü Dizel 30
2 Yakıt dozajlama valfi (TJ4 / T6P / TJ7);

Düşük sıcaklık soğutma sıvısı pompası (TJ4 / T6P / TJ7);

Yağ basıncı ayarlama valfi (TJ1);

Soğutma sıvısı AGR valfi (TJ1);

Yüksek ve düşük su basıncı (TJ1);

SCR rölesi bobini.

 7.5
3 Lambda sensörleri 15
4 Benzin pompa rölesi (MPI);

Manometre kontrol ünitesi (TSI ve dizel).

 15
5 Basınç transdüktörü;

EPW elektromanyetik valfi;

TOG sensörü;

PWM elektrikli fan;

Kam mili kontrol valfi;

Aktif karbon tankı valfi;

Yağ basıncı ayarlama valfi (TSI).

 10
6 Ateşleme bobinleri (MPI ve TSI) 20
6 Ateşleme bujisi rölesi;

Dizel için emme borusu direnci.

 7.5
7 Boşaltma pompası (TSI) 15
8 Enjektörler ve EKP rölesi (MPI ve CNG);

Dizel için yakıt dozajlama valfi.

 10
9 Servosensör 7.5
10 Vref bataryası: Geçit, BDM ve BCM 7.5
14 Motor enjeksiyon modülü;

Ana motor rölesi;

ESC.

 7.5
15 Otomatik şanzıman DQ200 ve AQ160 30
17 50 Diag 7.5
18 Başlatma 30
20 ESC (pompa) 60
20 ABS (pompa) 40
21 ESC / ABS (valfler) 25
24 Iklimlendirme fanı TH4, ılıman iklim ülkeleri için klima olmadan 30
25 Iklimlendirme veya T5I ile TH4 fanı, ılıman iklim ülkeleri için 20
25 PTC1 40
26 Sıcak iklim ülkeleri için TJ1/TJ4/TJ7/T6P veya TH4/T5I elektrikli fan 50
27 Iklimlendirme veya T5I ile TH4 fanı, ılıman iklim ülkeleri için 30
27 PTC2 40
28 PTC3 40

Seat Arona – sigorta kutusu şeması

Üretim yılı: 2020.

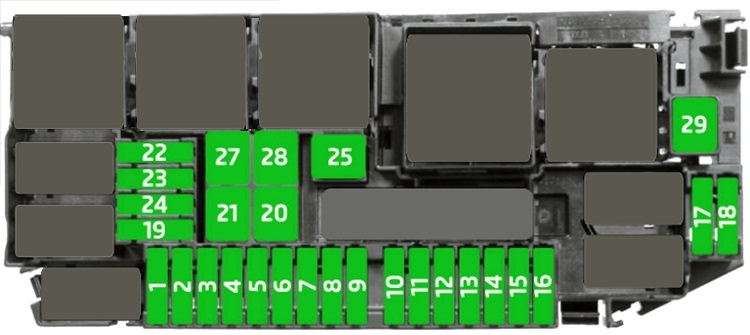

Motor bölümündeki sigorta kutusu

Numara Açıklama / Amper [A]
1 Motor enjeksiyon modülü MPI 10
1 Motor enjeksiyon modülü TSI 15
1 Motor enjeksiyon modülü Dizel 30
2 Yakıt dozajlama valfi (TJ4/T6P/TJ7);

Düşük sıcaklık soğutma sıvısı pompası (TJ4/T6P/TJ7);

Yağ basıncı ayarlama valfi (TJ1);

Soğutma sıvısı AGR valfi (TJ1);

Yüksek ve düşük su basıncı (TJ1);

SCR rölesi;

Silindir başı su valfi.

 7,5
3 Lambda sensörleri 15
4 Benzin pompa rölesi (MPI);

Gösterge kontrol modülü (TSI ve dizel).

 15
5 Elektrik fanı (EC);

LDR valfi;

Değişken dağıtım valfi ve buhar emme valfi;

Yağ basıncı ayarlama valfi;

Silindir kapama valfleri;

WIV sensörü ve CNG basınç regülatörü.

 10
6 Ateşleme bujileri (MPI ve TSI) 20
Ateşleme bujisi rölesi;

Dizel için emme borusu direnci.

 7,5
7 Boşaltma pompası (TSI, CNG) 15
8 Enjektörler ve EKP rölesi (MPI);

Yakıt dozajlama valfi (dizel motorlar).

 10
9 Servosensör 7,5
10 Vref bataryası: Geçit, BDM ve BCM 7,5
12 Ayarlanabilir kompresör 10
14 ESC;

Röle 87 bobini kontrol elemanı ve motor (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y).

 7,5
15 Otomatik şanzıman DQ200 ve AQ160 30
17 50 tanı 7,5
18 Başlatma motoru BDM 30
20 ESC (pompa) 60
ABS (pompa) 40
21 ESC / ABS (valfler) 25
24 Iklimlendirme fanı TH4, ılıman iklim ülkeleri için klima olmadan 30
25 Iklimlendirme veya T5I ile TH4 fanı, ılıman iklim ülkeleri için 20
PTC1 40
26 TJ1/TJ4/TJ7/T6P veya TH4/T5I elektrikli fan, sıcak iklim ülkeleri için 50
27 Iklimlendirme veya T5I ile TH4 fanı, ılıman iklim ülkeleri için 30
PTC2 40
28 PTC3 40


Yolcu bölümündeki sigorta kutusu

Sürücü tarafındaki gösterge panelinin arkasında yer almaktadır.

Numara Açıklama / Amper [A]
1 Çekme halkası 20
3 Ses amplifikatörü 30
4 Sigara içme / 12V güç prizi 20
6 Merkezi kilit 40
8 Isıtıcı fan;

Klima.

 30
10 Çekme halkası 25
11 CNG seviye göstergesi 7,5
13 Işık anahtarı;

Direksiyon sütunu LSS ve SMLS;

Tanı portu;

Yağmur ve ışık sensörü.

 7,5
14 Direksiyon sütunu LSS: cam sileceği anahtarları 10
15 Kombine;

Alarm bağlantısı (+ NZ4).

 7,5
16 Sağ ışık beslemesi 40
17 Sağ kapı pencere kontrolü 30
18 Cam sileceği 30
19 Radyo, multimedya sistemi 25
20 Isıtmalı arka cam 30
21 SCR kontrol modülü 30
23 Arka kamera 7,5
24 Bağlantı kutusu;

Harici ses kaynakları için bağlantı (Çift USB);

MIB ekranı.

 5
25 Direksiyon sütunu elektroniği (MFL) 7,5
26 CAN geçidi 7,5
27 Aktif süspansiyon kontrol modülü 7,5
28 DWA sensörü 7,5
29 DWA kornası 7,5
31 İklim kontrol modülü 9AA/9AB 7,5
9AK Climatronic kontrol modülü 15
32 Direksiyon sütunu LSS, Kessy olmadan 7,5
33 Sol kapı pencere kontrolü 30
35 Sol ışık beslemesi 40
36 Sesli sinyal 20
37 Isıtmalı koltuk kontrol modülü 30
38 BCM Gücü C63 30
39 BSD, PDC, MRR, PLA 10
40 Işık anahtarı;

Tanı girişi;

Işık akış kontrolü;

Direksiyon sütunu LSS:

Işıklar, halojen lambalar, geri vites anahtarı, elektrokromatik ayna, radiosuz RKA.

 7,5
41 Katlanabilir dış aynaların ayarı 7,5
42 Debriyaj pedalı;

Ateşleme rölesi;

CNG rölesi bobini;

İklim basıncı sensörü.

 7,5
43 DWP rölesi bobini;

Arka cam sileceği motoru.

 15
44 Hava yastığı 7,5
45 Sol LED far 7,5
46 Sağ LED far 7,5
48 Direksiyon sütunu kilidi;

Kessy kontrol modülü.

 7,5
49 SCR rölesi 7,5
53 Otomatik vites kolu, ZSS 7,5
58 Ön su pompası 7,5
59 Seat Ibiza II (6K2) (1999-2002) – akü
  • Seat Mii (2011’den itibaren) – batarya
  • Seat Toledo II (1999-2004) – akü
  • Seat Toledo I (1991-1999) – akü
  • Seat Leon I (1999-2006) – akü
  • Seat Tarraco (2018-2021) – sigorta kutusu
  • Seat Toledo I (1991-1999) – sigorta kutusu
  • Seat Ibiza 6J (2016-2017) – sigorta kutusu
    • Okumak  SEAT Alhambra 7M (1996-2010) – sigorta kutusu
    Demir Emre

    Demir Emre

    Adım Emre Demir ve SigortaDiyagramı.com'un kurucusuyum. Yıllardır otomotiv elektroniği alanında çalışıyorum ve özellikle araç elektrik sistemlerinin tanılaması ve bakımı konusunda büyük bir tutkum var. Bu siteyi, kendi araçları için net ve güvenilir sigorta kutusu şemaları arayan herkese basit ve kapsamlı bir araç sunmak amacıyla oluşturdum. Hedefim, zamandan tasarruf etmenize yardımcı olmak, hataları önlemek ve elektriksel sorunları hızlı ve etkili bir şekilde çözmenizi sağlamaktır.
